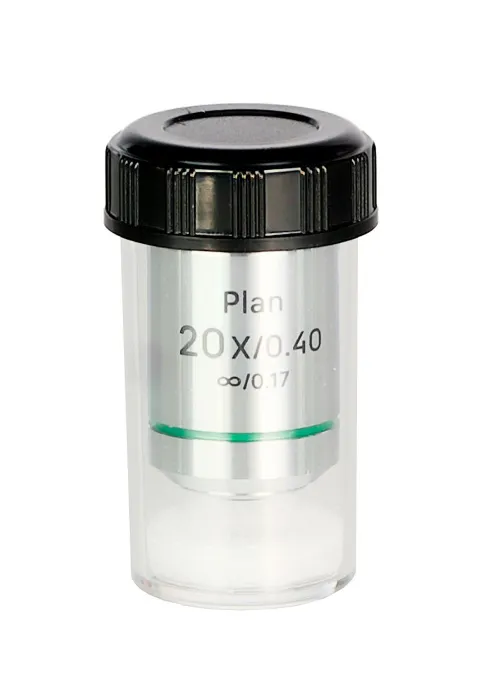

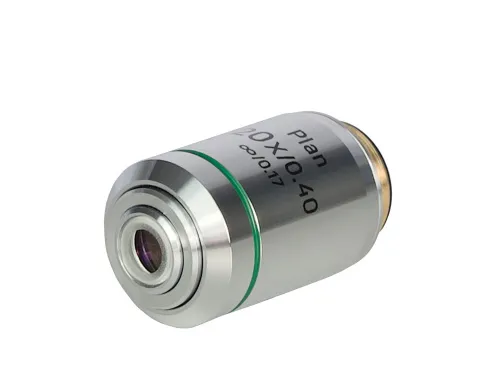

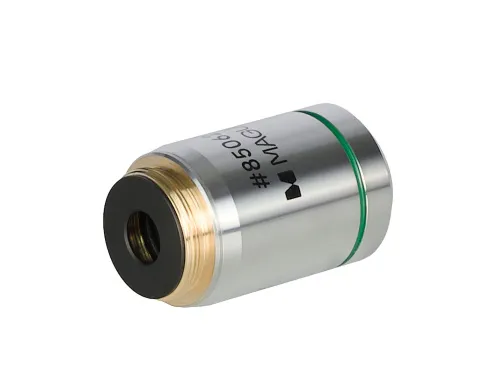

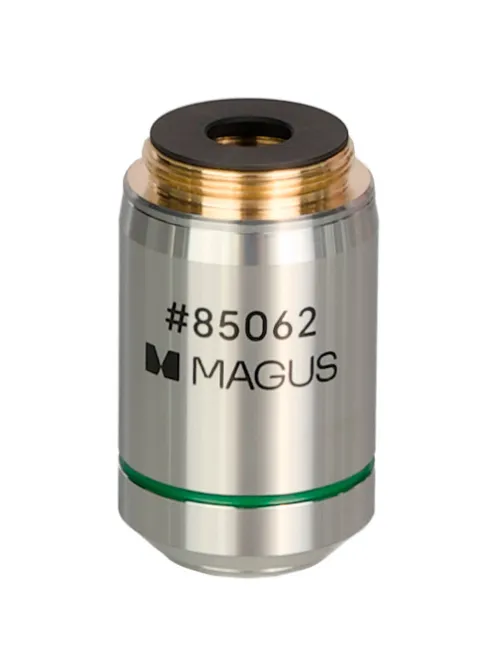

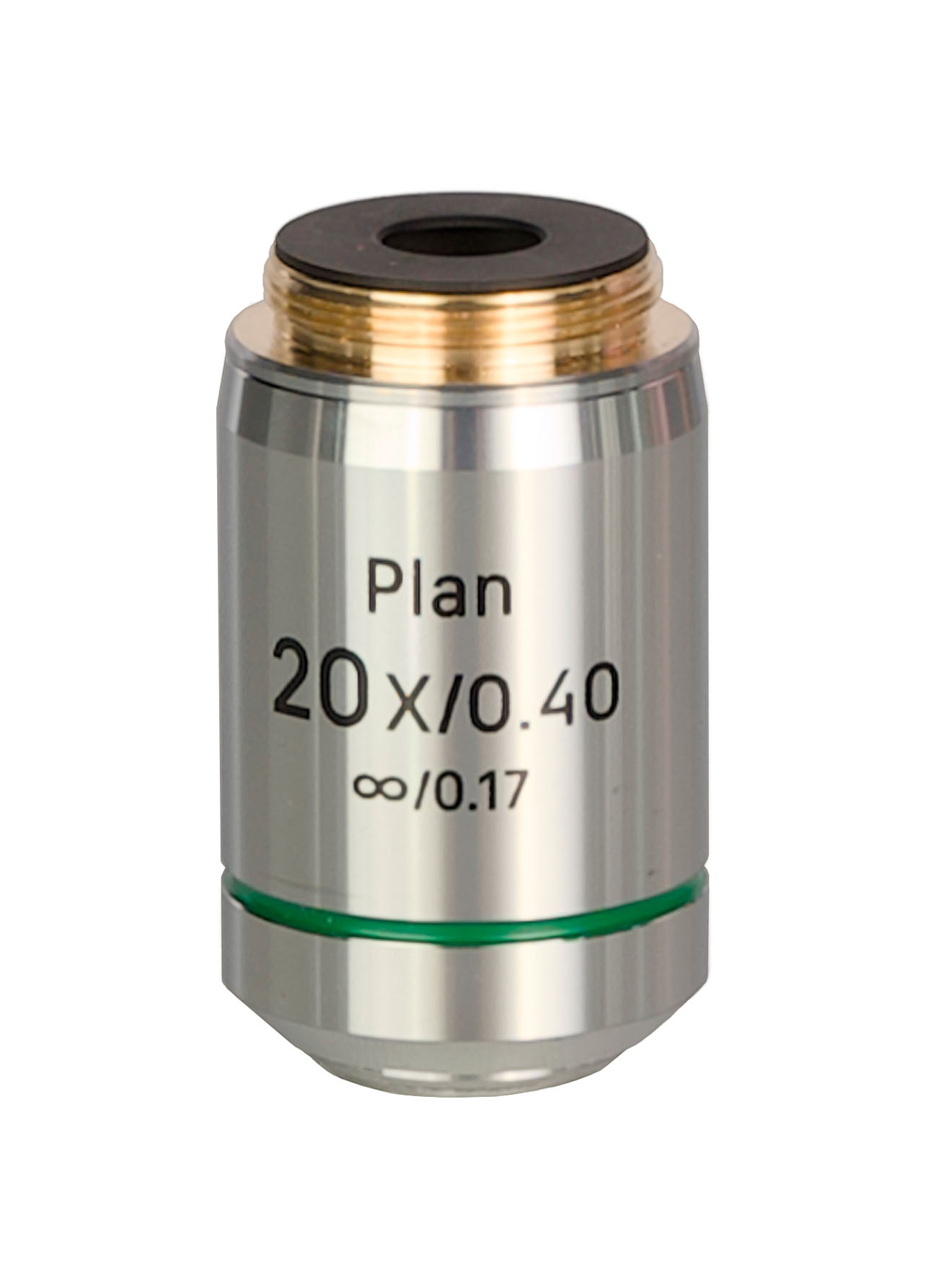

Obiettivo MAGUS 20PL Plan 20х/0,40 ∞/0,17

Il limite di risoluzione di un obiettivo da 20х/0,40 è 0,69 µm. Le aberrazioni cromatiche vengono corrette per il blu e il rosso, l’aberrazione sferica, per il verde, e la curvatura di campo viene corretta al 90% del diametro del campo visivo.

L’obiettivo è progettato per la lunghezza del tubo corretto all’infinito. La distanza parafocale è di 45 mm. Quando si utilizza un oculare da 10x/20 mm, il diametro del campo visivo è di 1 mm. L’obiettivo è progettato per l’utilizzo con campioni con coprioggetto da 0,17 mm.

Il limite inferiore dell’ingrandimento utile del microscopio, quando si utilizza un obiettivo da 20x, è 200x. Un ingrandimento inferiore non consente di distinguere i dettagli del campione la cui immagine è formata dall’obiettivo. Il limite superiore dell’ingrandimento utile, quando si utilizza un obiettivo da 20x, è 400x. Un ingrandimento maggiore è considerato "inutile" in quanto non fornisce alcun nuovo dettaglio nell’immagine del campione. Con l’obiettivo da 20x/0,40, utilizzare gli oculari con ingrandimenti da 10x a 20x.

Gli obiettivi planacromatici formano un’immagine che ha la stessa messa a fuoco al centro e ai bordi e, pertanto, la distorsione è trascurabile. Questa intensità viene utilizzata per l’imaging digitale e per combinarli con oculari a campo largo con campo visivo di 20 mm.

L’obiettivo è adatto per studiare i dettagli strutturali dei campioni da 1 µm di dimensione in un ampio campo visivo, ad esempio per analizzare campioni puliti di urine.

Compatibilità:

• MAGUS Bio 240B Biological Microscope
• MAGUS Bio 240T Biological Microscope
• MAGUS Bio DH240 Biological Digital Microscope
