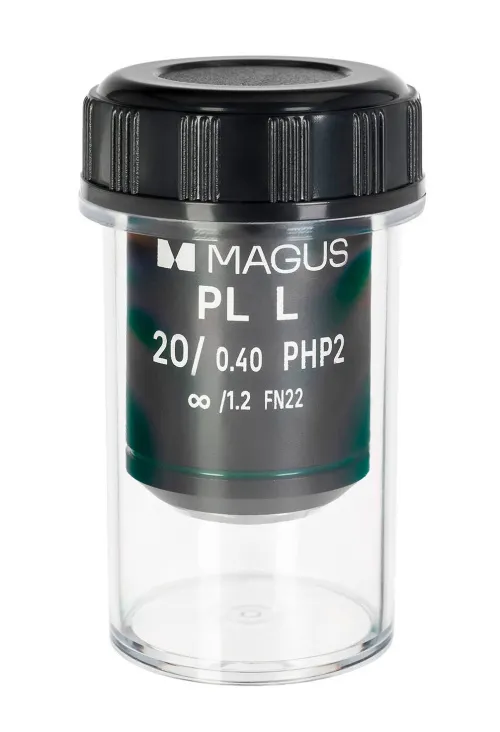

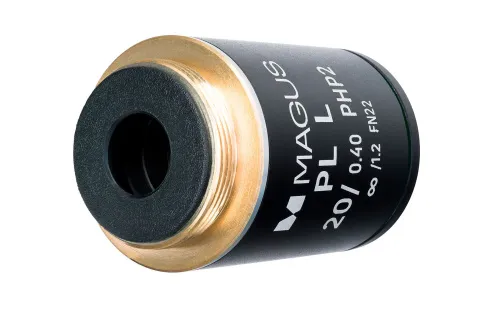

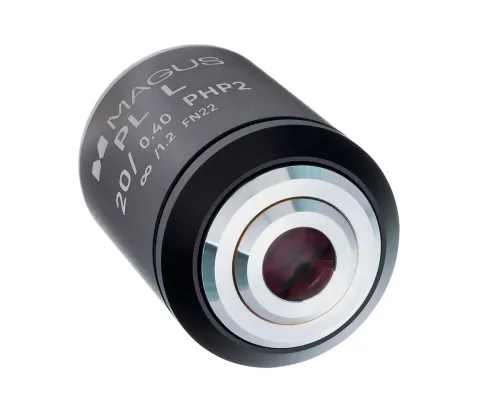

Obiettivo MAGUS 20HP 20х/0,40 Plan L fase PHP2 ∞/1,2 WD 8,0 mm

L’obiettivo di fase è progettato per studiare campioni vivi indistinguibili o appena visibili senza contrasto. In questo caso, è impossibile colorare i microrganismi, poiché ciò porta alla loro morte. Il contrasto di fase rende visibili i microrganismi senza influenzarli o danneggiarli direttamente.

Per osservazioni a contrasto di fase è necessario un condensatore di fase. L’obiettivo 20HP è abbinato ad un diaframma ad anello marcato 20x o ad una piastra anulare a contrasto di fase con anello per l’obiettivo 20x.

Il modello 20HP ha un ingrandimento 20x e funziona meglio con oculari con ingrandimento tra 10x e 20x. Insieme, formano un utile ingrandimento per microscopio da 200x a 400x. Non ha senso includere nel sistema oculari di ingrandimento differente poiché o non forniranno un’immagine sufficientemente informativa oppure saranno eccessivi e non porteranno alcun ulteriore beneficio. L’obiettivo distingue gli elementi campione a una distanza minima di 0,69 µm.

L’obiettivo ha un ampio campo piatto, che copre il 90% dell’intera superficie visibile, e mette a fuoco altrettanto bene l’intera area visibile. Questa funzione è ben supportata dalle fotocamere digitali o dagli oculari con campo visivo di 22 mm. Con un oculare 10x/22 mm, il campo visivo è di 1,1 mm. L’obiettivo corregge le aberrazioni cromatiche a due lunghezze d’onda (rosso e blu) e le aberrazioni sferiche a una lunghezza d’onda (verde).

Il modello 20HP è montato su un microscopio invertito biologico o a fluorescenza. Viene utilizzato per studiare campioni posti in attrezzature da laboratorio con uno spessore del fondo di 1,2 mm. L’obiettivo è all’infinito; la distanza parafocale è di 45 mm.

Compatibilità:

• Microscopio biologico invertito MAGUS Bio V300
• Microscopio biologico invertito MAGUS Bio V350
• Microscopio a fluorescenza invertito MAGUS Lum V500
• Microscopio a fluorescenza invertito MAGUS Lum V500L
