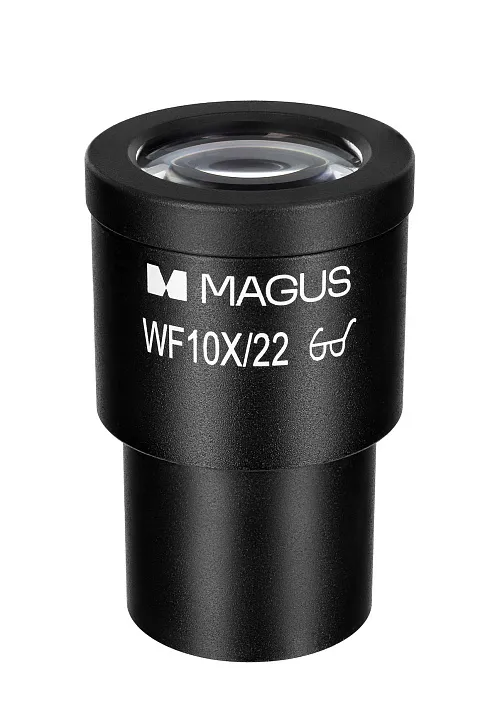

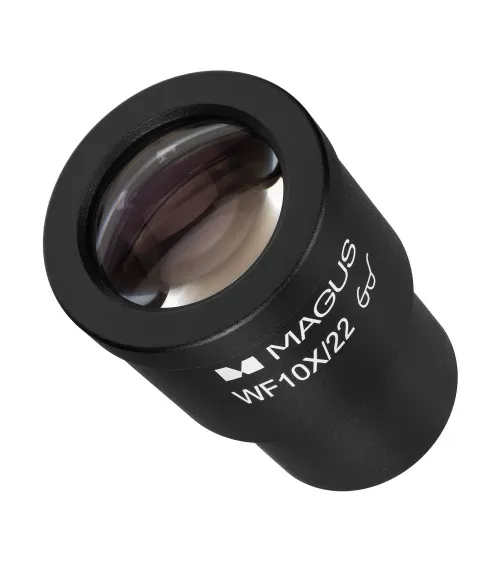

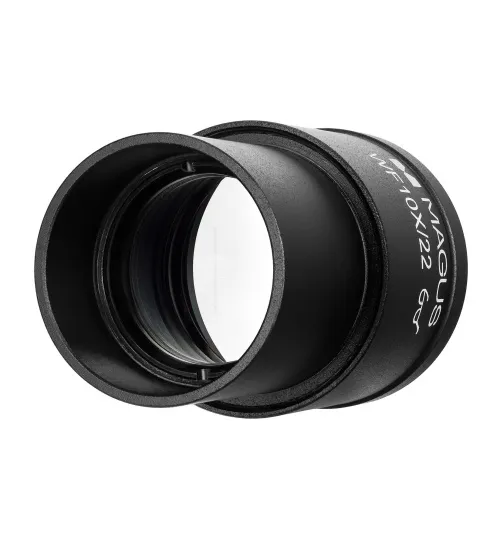

Oculare con scala graduata MAGUS MES10 10х/22 mm (D 30 mm)
Ingrandimento: 10x. Campo visivo: 22 mm. Scala graduata con divisione da 0,1 mm
ID prodotto | 82915 |
Marchio | MAGUS |
Garanzia | 2 anni |
EAN | 5905555019048 |
Dimensione confezione (LxPxH) | 4x7x4 cm |
Peso spedizione | 0.09 kg |

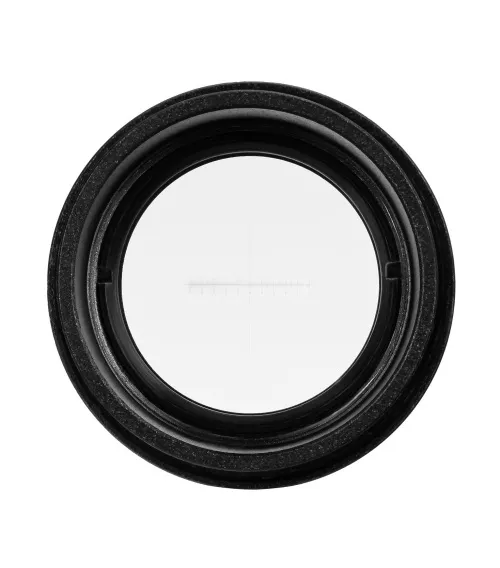

Questo oculare è dotato di una scala graduata posizionata sul piano del diaframma di campo per la misura di campioni in millimetri o micron. La divisione della scala è pari a 0,1 mm. Si alloggia in un tubo ottico con barilotto da 30 mm al posto di un classico oculare con ingrandimento 10x. Quando si cambia obiettivo, bisogna ricalibrare la scala graduata. Per farlo, è necessario un vetrino di calibrazione (un oggetto micrometrico) con scala graduata da 0,01 mm. Il vetrino viene posizionato sul tavolino del microscopio e l’oculare va fatto rotare nel tubo ottico finché la scala dell’oculare e quella del vetrino non diventano parallele.
Inoltre, per ogni obiettivo è determinante il valore della divisione della scala dell’oculare. Per obiettivi a basso ingrandimento, è necessario contare il numero di divisioni della scala dell’oculare che sono comprese nella scala del vetrino di calibrazione. Per obiettivi a medio e alto ingrandimento, invece, va fatto il contrario: bisogna contare quante divisioni della scala del vetrino sono comprese nella scala dell’oculare.
Quindi, il valore della divisione (E) viene calcolato secondo la formula: E=TL/A, dove: T – è il valore della divisione della scala micrometrica del vetrino (0,01 mm); L – è il numero di divisioni della scala del vetrino; A – è il numero di divisioni della scala dell’oculare.
Per calcolare l’effettiva dimensione lineare di un campione, quindi, va misurata la lunghezza del campione nella scala dell’oculare e poi moltiplicare tale valore per il fattore E calcolato secondo l’obiettivo in uso.
Compatibilità:
- Microscopio biologico MAGUS Bio 250B
- Microscopio biologico MAGUS Bio 250BL
- Microscopio biologico MAGUS Bio 250T
- Microscopio biologico MAGUS Bio 250TL
- Microscopio biologico invertito MAGUS Bio V300
- Microscopio biologico invertito MAGUS Bio V350
- Microscopio metallografico MAGUS Metal 600
- Microscopio metallografico MAGUS Metal 600 BD
- Microscopio metallografico MAGUS Metal 630
- Microscopio metallografico MAGUS Metal 630 BD
- Microscopio metallografico MAGUS Metal 650
- Microscopio metallografico MAGUS Metal 650 BD
- Microscopio metallografico invertito MAGUS Metal V700
- Microscopio metallografico invertito MAGUS Metal V700 BD
- Microscopio a fluorescenza MAGUS Lum 400
- Microscopio a fluorescenza MAGUS Lum 400L
- Microscopio a fluorescenza invertito MAGUS Lum V500
- Microscopio a fluorescenza invertito MAGUS Lum V500L
- Microscopio polarizzatore MAGUS Pol 800
Specifiche | |
---|---|
Materiale lenti | vetro ottico |
Ingrandimento, x | 10 |
Campo visivo, mm | 22 |
Regolazione diottrica dell’oculare, D | − |
Divisione minima, mm | 0,1 |
Diametro barilotto, mm | 30 |
Materiale corpo | rame |
Estrazione pupillare, mm | 10 |
ID prodotto | 82915 |
Marchio | MAGUS |
Garanzia | 2 anni |
EAN | 5905555019048 |
Dimensione confezione (LxPxH) | 4x7x4 cm |
Peso spedizione | 0.09 kg |
