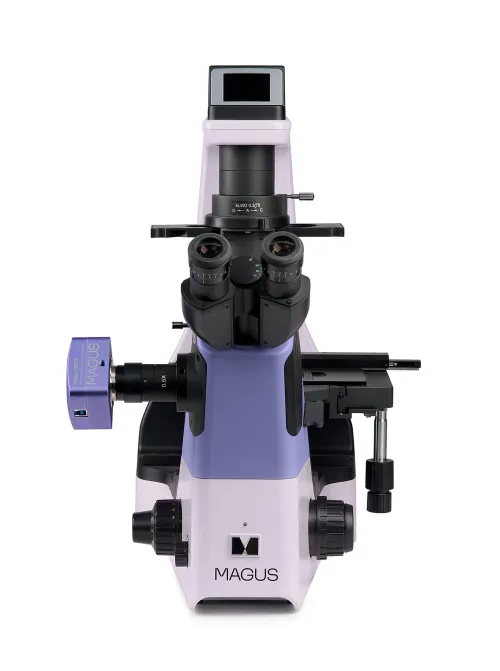

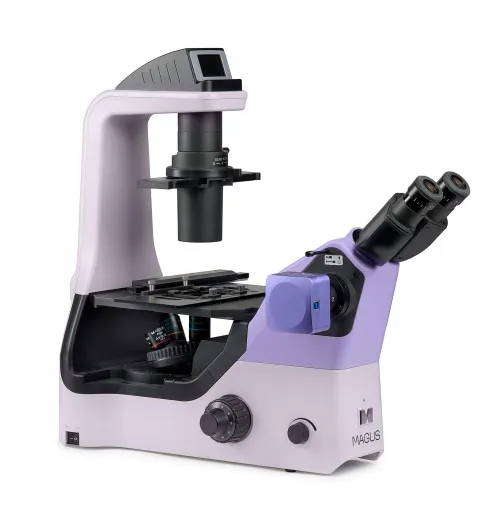

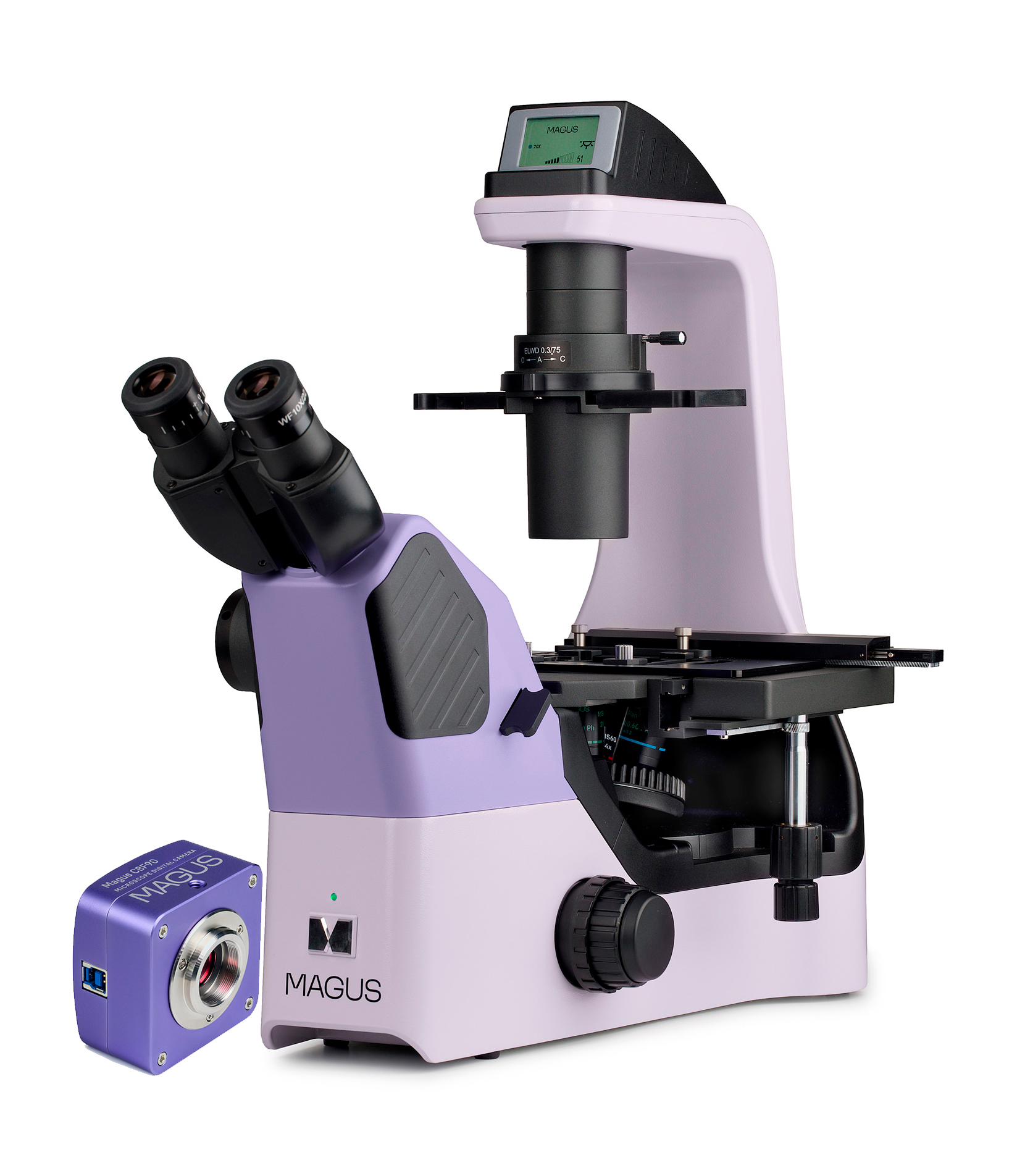

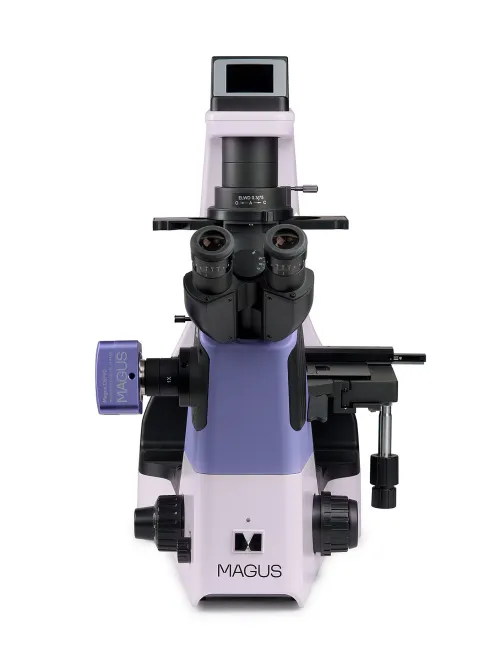

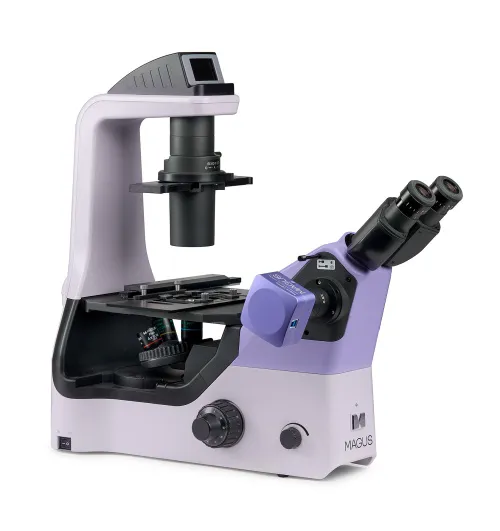

Microscopio biologico invertito digitale MAGUS Bio VD360

Microscopio da ricerca. Il microscopio è progettato per lo studio dei precipitati liquidi, colonie cellulari, cellule vive, colture di tessuti e altri campioni colorati e non, in vetreria da laboratorio. Il design invertito del microscopio comporta l’utilizzo di piastre Petri, piastre multipozzetto, flaconi, flaconi a rullo e fiasche fino a 75 mm con spessore del fondo di 1,2 mm. Il microscopio utilizza obiettivi speciali per lavorare con tale vetreria. Con il condensatore rimosso, è possibile osservare colture cellulari in piastre Petri o in fiasche cilindriche alte fino a 187 mm. Le osservazioni vengono effettuate in luce trasmessa mediante le tecniche in campo chiaro, con contrasto di fase e contrasto in rilievo. Componenti opzionali consentiranno l’utilizzo delle tecniche di contrasto a modulazione di Hoffman. Il microscopio è dotato di una fotocamera da 5 MP con un’interfaccia USB 3.0. La fotocamera si collega a un computer e visualizza l’immagine sullo schermo. Il software integra il sistema con funzioni di analisi e documentazione. La fotocamera si monta sul microscopio utilizzando l’adattatore 0,5x o 1x che è incluso con il microscopio. L’adattatore viene selezionato in base ai compiti da risolvere. L’adattatore 0,5x estende il campo visivo, mentre l’adattatore 1x trasferisce l’immagine "così com’è", ritagliandone i bordi, ma ogni dettaglio appare più grande sul sensore. Il microscopio viene utilizzato per la ricerca in medicina, farmacologia, biologia e virologia.

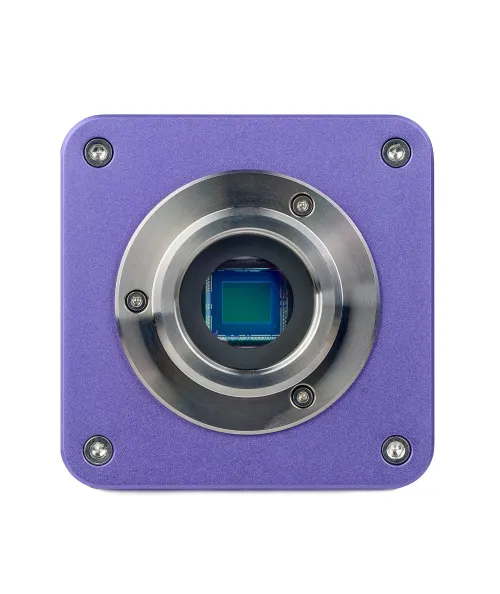

Fotocamera digitale

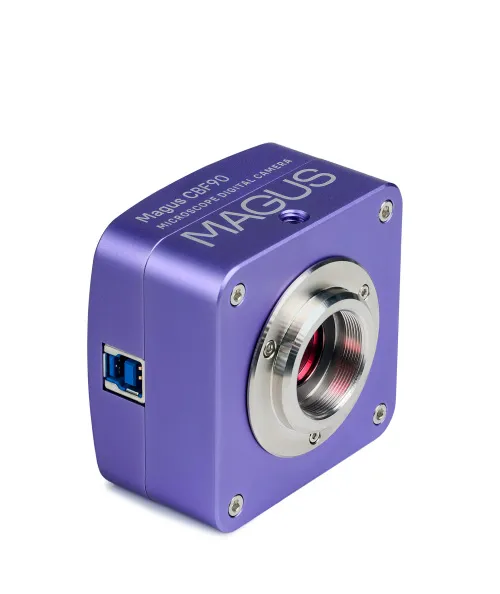

MAGUS CBF90 è una fotocamera scientifica con risoluzione di 5 MP e un sensore da 2/3". La fotocamera produce un’immagine realistica in 2448x2048 px. Il video viene registrato a 35 fps o 50 fps in base alla sua risoluzione. I video scorrono in modo fluido, con transizioni dolci e impercettibili tra i fotogrammi. Il movimento del campione viene mostrato in tempo reale, senza ritardi. La fotocamera offre un lavoro pratico con oggetti in movimento ed è idonea per condurre dimostrazioni in classe. La fotocamera è equipaggiata con un’interfaccia USB 3.0. La velocità di trasferimento dei dati è 10 volte superiore rispetto a quella delle fotocamere USB 2.0. La fotocamera ad alta velocità è consigliata per laboratori professionali, ricerca o formazione universitaria.

Testata del microscopio

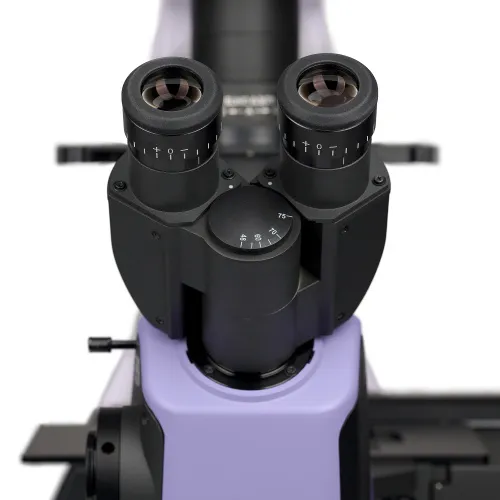

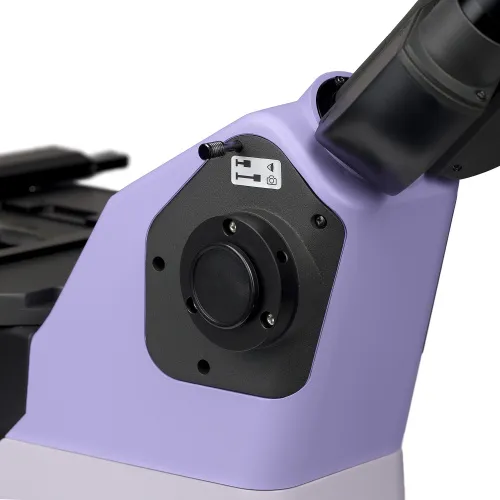

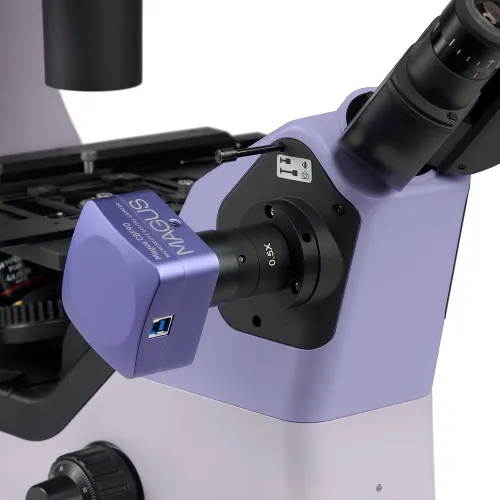

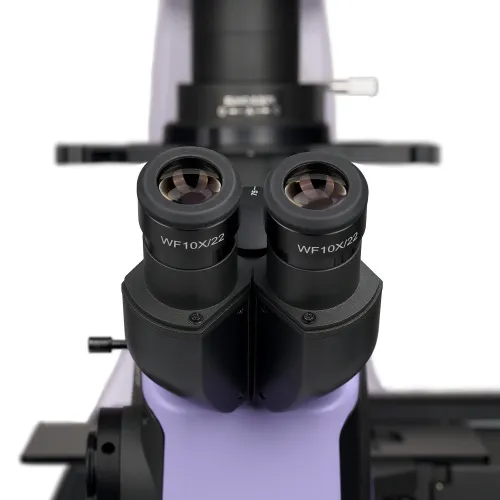

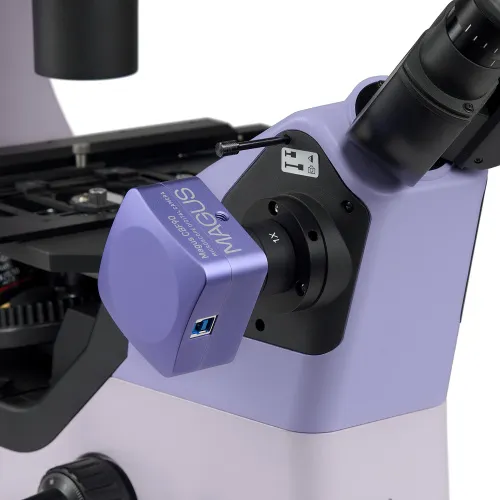

Binoculare con ottiche corrette all’infinito. La fotocamera digitale è montata nella porta laterale della fotocamera sulla testata del microscopio. Il rapporto di divisione della luce è 100/0 o 0/100. Uno slot con presa è previsto per l’installazione dello slider per contrasto in rilievo.

Revolver portaobiettivi

Codificato, per 5 obiettivi. In alternativa, nello slot libero può essere installato un obiettivo aggiuntivo per ottenere un ingrandimento extra.

Obiettivi

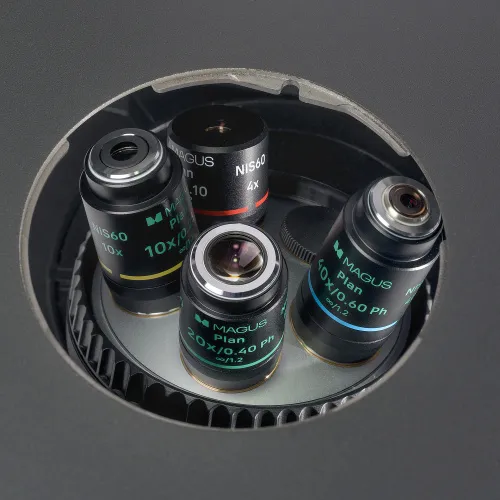

Obiettivi planacromatici corretti all’infinito con una distanza di lavoro estesa sono stati corretti per uno spessore del fondo della piastra di 1,2 mm. La distanza parafocale è di 60 mm. Gli obiettivi 4x vengono utilizzati per la tecnica in campo chiaro. Gli obiettivi 10x, 20x e 40x sono obiettivi di fase che si differenziano dagli obiettivi 4x per la presenza di un anello di fase nel piano della pupilla di uscita. Questi obiettivi sono progettati per osservazioni con contrasto di fase, ma sono adatti anche per le tecniche di contrasto in campo chiaro e in rilievo.

Mantenimento di comodi livelli di luminosità quando viene cambiato l’ingrandimento

Gli obiettivi con diversi ingrandimenti trasmettono la luce a livelli diversi di intensità; ogni volta che cambi obiettivo, è necessario regolare la luminosità della luce. Passare da un obiettivo con ingrandimento più alto a uno più basso causa l’affaticamento degli occhi, poiché la luminosità dell’immagine negli oculari aumenta bruscamente. MAGUS Bio VD360, dotato di controllo intelligente della luminosità, risolve questo problema. Il microscopio ricorda la luminosità di ciascun obiettivo selezionato dall’utente e la imposta automaticamente quando si gira il portaobiettivi. Il controllo intelligente riduce il tempo necessario per regolare la luminosità. MAGUS Bio VD360 aumenta il comfort dell’utente e fa risparmiare tempo anche quando il lavoro richiede frequenti cambiamenti di ingrandimento.

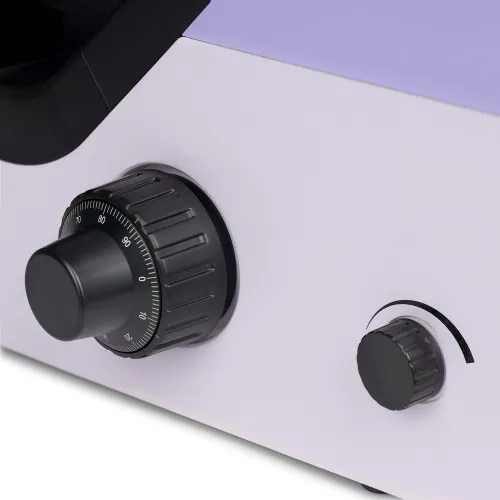

Meccanismo di messa a fuoco

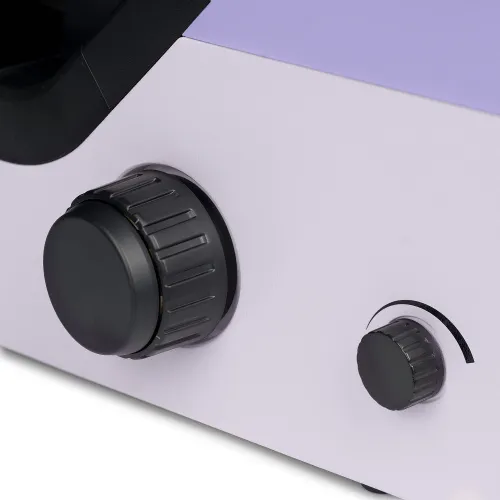

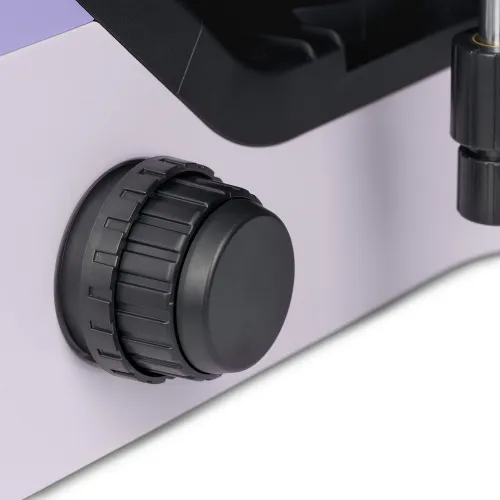

Le manopole di messa a fuoco grossolana e fine sono coassiali e posizionate in basso. Il ricercatore può appoggiare le mani sul tavolo e assumere una posizione comoda davanti al microscopio. L’anello sul lato destro regola la tensione della corsa della messa a fuoco grossolana. L’utente regola la giusta tensione per le osservazioni.

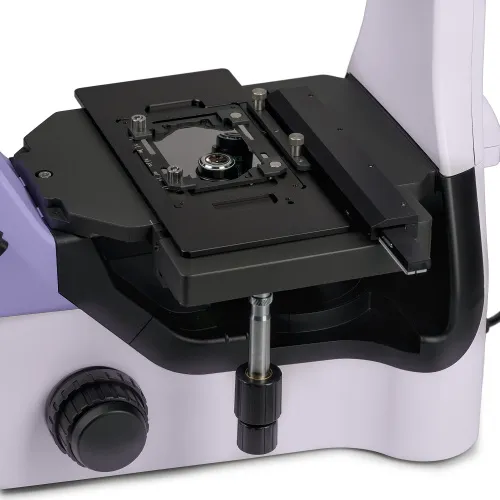

Tavolino

Il tavolino è fisso. Sul tavolino è installato uno speciale meccanismo che sposta la vetreria da laboratorio in due direzioni reciprocamente perpendicolari. Il movimento fluido e impercettibile dell’oggetto aumenta l’accuratezza della sua analisi: nessuna parte del campione sarà trascurata. La lunga maniglia di controllo del tavolino garantisce il comfort dell’utente: la mano poggia sul tavolo senza sforzo. Il kit del microscopio include un supporto universale per materiale da laboratorio.

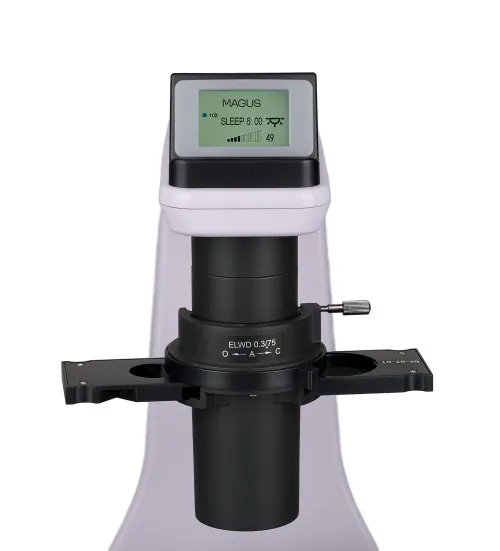

Condensatore

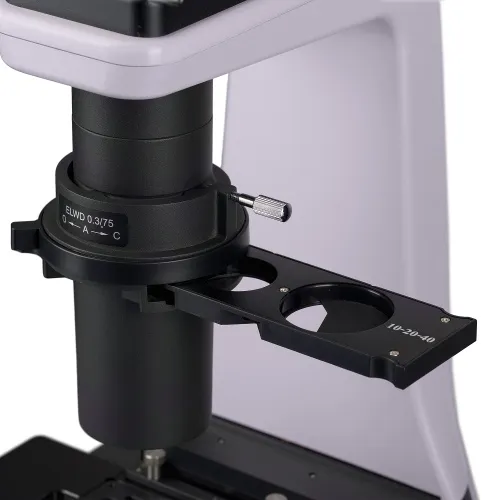

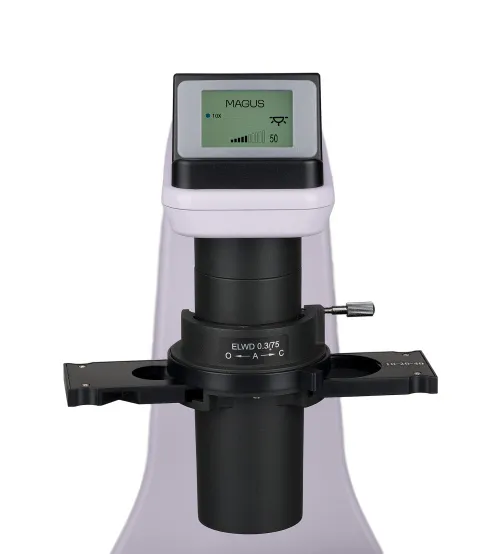

Il condensatore ha un NA di 0,3 e una distanza di lavoro di 75 mm. Uno slider per contrasto di fase o uno slider per contrasto in rilievo con un diaframma a settore è installato nello slot del condensatore. Uno slider per contrasto di fase è una piastra con tre fori. Un foro ha un inserto di fase per obiettivi 10x, 20x e 40x, mentre gli altri due vengono utilizzati per osservazioni in campo chiaro. Il diaframma anulare dello slider è allineato con l’anello di fase dell’obiettivo mediante un telescopio di centraggio. Uno slider per contrasto in rilievo con diaframma a settore è anch’esso una piastra con tre fori. La microscopia con contrasto in rilievo è resa possibile inserendo il diaframma a settore nel percorso ottico e collocando lo slider nello slot della testata del microscopio nella posizione corrispondente all’obiettivo utilizzato. Il filtro verde (ND6), se inserito nello slot con il diaframma a settore, rimuove aloni di colore ai bordi delle strutture osservate. I fori liberi dello slider sono progettati per osservazioni in campo chiaro: uno per un obiettivo 4x e il secondo per obiettivi 10x, 20x e 40x.

Sorgente luminosa

Il LED da 3 W offre un’illuminazione intensa del campione, sufficiente per tutte le tecniche e gli obiettivi disponibili del microscopio. La temperatura colore non cambia quando viene regolata la luminosità. La durata del LED è di 50.000 ore.

Schermo di stato LCD

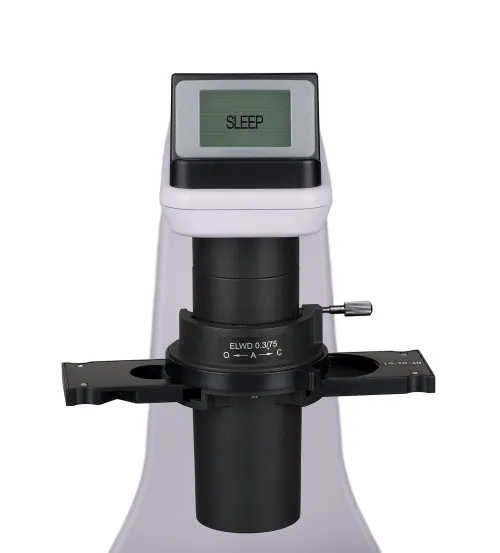

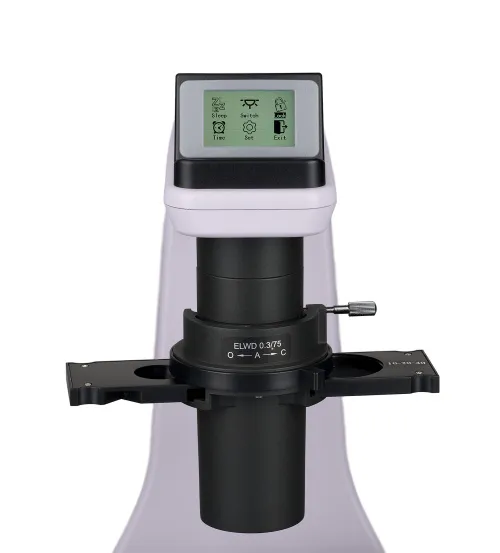

Lo schermo LCD sulla base mostra l’ingrandimento dell’obiettivo, la luminosità della sorgente luminosa e una modalità di funzionamento (Attesa, Eco). Lo schermo e una singola manopola consentono all’utente di regolare la luminosità, bloccarne la regolazione, impostare la modalità di Attesa e il timer di spegnimento automatico.

Design ergonomico

Il disagio fisico causa fatica e riduce la produttività. Il design ergonomico del microscopio svolge un ruolo importante nella ricerca scientifica quotidiana. MAGUS Bio VD360 offre comfort all’utente durante il lavoro. La testata del microscopio è posizionata in un’angolazione ergonomica, in modo da non affaticare schiena e collo. Grazie al tavolino basso e compatto, è pratico per l’utente manipolare il campione e lavorare con la vetreria da laboratorio. La lunga maniglia del meccanismo di movimento fa sì che non sia necessario alzare la mano dal tavolo per controllare il microscopio, né cambiare la propria posizione comoda. Le manopole di messa a fuoco sono posizionate alla base del microscopio. L’utente non ha bisogno di sforzare le mani. Grazie al movimento fluido del meccanismo, l’utente può mettere a fuoco sull’oggetto senza problemi.

Accessori

Esiste una linea di accessori appositamente studiati per questo microscopio. Obiettivi aggiuntivi senza anelli di fase garantiscono una qualità ottimale dell’immagine quando si lavora in campo chiaro. Gli oculari estendono l’intervallo di ingrandimento del microscopio. Oculari aggiuntivi aiuteranno a utilizzare il pieno potenziale di un obiettivo utilizzato più spesso. Il dispositivo a contrasto di fase con obiettivi planari semi-apocromatici piani è adatto alla ricerca di base e applicata. Gli obiettivi planari semi-apocromatici offrono un elevato grado di correzione delle aberrazioni, producendo immagini nitide, luminose e ad alto contrasto. Il contrasto a modulazione di Hoffman permette di visualizzare i dettagli fini nei campioni vivi con elevato contrasto e senza aloni, consentendo lo studio di processi dinamici in tempo reale. Per misurare gli oggetti viene utilizzato un vetrino di calibrazione che può essere combinato con l’oculare con una scala graduata o con il software della fotocamera. Gli inserti per porta piastre e tavolino vengono utilizzati per l’installazione comoda di flaconi per colture di vari tipi e dimensioni sul microscopio.

Modelli alternativi

MAGUS Bio VD360 è un’alternativa per i seguenti modelli: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Caratteristiche del microscopio:

• Ricerca di oggetti colorati e non colorati in vetreria da laboratorio: piastre di Petri, fiasche, piastre, lavoro con vetreria fino a 187 mm di altezza
• Tecniche di microscopia: in campo chiaro, contrasto di fase e contrasto in rilievo; con accessori opzionali: contrasto a modulazione di Hoffman.
• Revolver portaobiettivi codificato: la luminosità della sorgente luminosa è impostata automaticamente in base all’obiettivo selezionato
• Testata binoculare con tubo laterale per il montaggio di una fotocamera digitale; beam splitting 100/0 o 0/100
• Illuminatore a luce trasmessa: LED da 3 W a risparmio energetico con durata fino a 50.000 ore
• Condensatore con slot per l’installazione di slider; slider per contrasto di fase incluso, gli anelli di fase sono centrati
• Sistema di controllo illuminazione intelligente: selezione automatica della luminosità, blocco dell’attenuazione della luce, spegnimento automatico con timer, schermo stato LCD
• Tavolino con movimento della vetreria lungo gli assi X e Y, un porta piastre universale incluso, una lunga maniglia di controllo del tavolino garantisce il comfort dell’utente durante il lavoro

Caratteristiche della fotocamera:

• Fotocamera scientifica per osservazioni in campo chiaro con obiettivi 20x, 40x, 60x e 100x
• Sensore di ampie dimensioni 2/3": migliore qualità dell’immagine, minor livello di rumore, maggiore sensibilità alla luce
• Risoluzione 5 MP: quando si eseguono osservazioni con obiettivi a medio ingrandimento, la fotocamera mostrerà dettagli più fini
• 35 fps o 50 fps in base alla risoluzione per l’osservazione di campioni in movimento, la registrazione di video e la movimentazione del preparato senza scatti o ritardi
• Il sensore CMOS a colori retroilluminato SONY Exmor offre prestazioni a basso rumore e un’elevata sensibilità alla luce anche in condizioni di scarsa illuminazione: immagini più nitide, luminose e con colori più saturi
• Interfaccia USB 3.0 per un veloce trasferimento dei dati senza scatti né ritardi
• Software per registrazione e modifica di foto e video, display esterno, misurazioni lineari e angolari

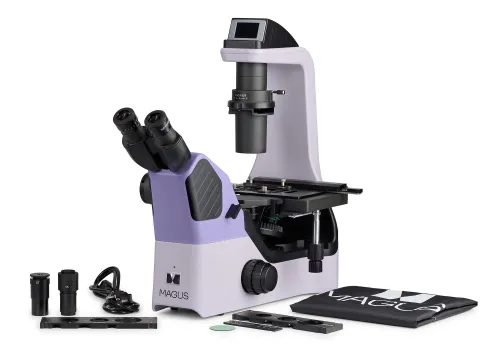

Confezione:

• Fotocamera digitale MAGUS CBF90 (fotocamera digitale, cavo USB, unità flash USB con driver e software, guida all’utilizzo e certificato di garanzia)
• Supporto con alimentatore integrato, sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, montatura condensatore e revolver portaobiettivi
• Condensatore con slot per slider
• Testata del microscopio binoculare con porta laterale fotocamera
• Obiettivo planacromatico Plan 4x/0,10 ∞/1,2 WD 30 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 10х/0,25 fase ∞/1,2 WD 10,2 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 20х/0,40 fase ∞/1,2 WD 12 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 40х/0,60 fase ∞/1,2 WD 2,2 mm, distanza parafocale: 60 mm
• Oculare 10х/22 mm con lunga estrazione pupillare e regolazione diottrica (2 pz.)
• Conchiglia oculare (2 pz.)
• Telescopio di centraggio
• Slider a contrasto di fase con anulari di fase centrabili
• Dispositivo di contrasto in rilievo
• Filtro verde
• Supporto universale per materiale da laboratorio
• Adattatore passo C 0,5x
• Adattatore passo C 1х
• Cavo di alimentazione del microscopio
• Copertura antipolvere
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Obiettivo planacromatico Plan 10х/0,25 ∞/1,2 WD 10,2 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 20х/0,40 ∞/1,2 WD 4 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 40х/0,60 ∞/1,2 WD 2,2 mm, distanza parafocale: 60 mm
• Oculare 10х/22 mm con scala graduata
• Oculare 10x/22 mm con puntatore del centro di campo
• Oculare 10x/22 mm con reticolo
• Oculare 12,5х/16 mm (2 pz.)
• Oculare 15х/16 mm (2 pz.)
• Oculare 20х/12mm (2 pz.)
• Oculare 30х/8mm (2 pz.)
• Dispositivo di contrasto di fase: slider a contrasto di fase, set di obiettivi di fase semi-apocromatici piani
• Dispositivo di contrasto a modulazione di Hoffman con set di obiettivi
• Piastra in vetro per il tavolino
• Piastra del tavolino in metallo per lavorare con un flacone di coltura
• Kit porta materiali da laboratorio
• Vetrino di calibrazione
• Monitor e fotocamera digitale con interfaccia HDMI
• Set di filtri colore (blu, verde, giallo, vetro satinato)
