Recensione della livella laser Ermenrich LT40

Specifiche
Corpo
Compensatore
Controlli
Tabella comparativa della concorrenza
Spessore della linea laser a diverse distanze
Misurazione della luminosità della linea laser
Regolazione
Il kit include
Pro e contro

Un osso duro con eccellenti funzionalità: così può essere brevemente descritta la livella laser Ermenrich LT40.

Il dispositivo proietta due piani: verticale e orizzontale con un’ampiezza del fascio di oltre 130°.

Dispone di 10 livelli di regolazione della luminosità, e funziona con un ricevitore e in modalità inclinata (funzione TILT). Diamo uno sguardo più da vicino.

Livella laser Ermenrich LT40

Specifiche

Precisione: ± 1,5 mm/5 m (oppure ± 0,3 mm/m)

Distanza di lavoro: 30 m (a seconda del livello di illuminazione)

Intervallo del compensatore: 4°±1°

Grado di resistenza alla polvere e all’umidità: IP54

Velocità di installazione del compensatore: 2 sec.

Funziona con un ricevitore: sì

Funzione TILT: sì

Filettatura di montaggio: 1/4"

Classe laser e lunghezza d’onda: II, 505–550 nm

Ampiezza del fascio: > 130°

Livelli di luminosità e tempo di funzionamento: 1 – 10 h, 10 – 40 h (10 livelli in totale)

Alimentazione: 4 batterie AA

Temperatura di esercizio: da –10°C a +50°C

Dimensioni: 90 x 57 x 81 mm

Distanza minima dall’orizzonte:

5,5 cm dal pavimento

2,7 cm dal soffitto

2,8 cm dal piano verticale alla parete

Corpo

La livella laser Ermenrich LT40 ha un corpo ben costruito realizzato in buona plastica ABS, che a sua volta è completamente ricoperto da uno spesso rivestimento in gomma nera.

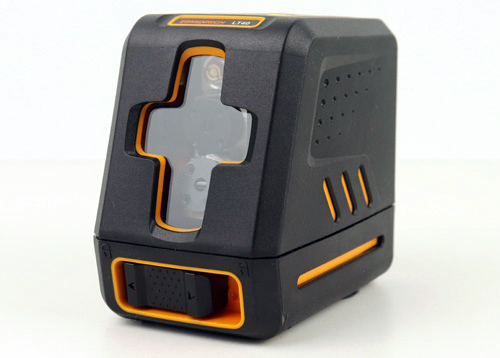

La qualità costruttiva della livella laser Ermenrich LT40

L’apertura frontale è realizzata in un angolo, il che è utile quando si lavora in spazi ristretti. Pertanto, quando si installa il dispositivo a parete, la linea passa lungo tre piani: lungo il pavimento, la parete e il soffitto. Essa tocca leggermente la parete dietro la livella laser.

È decisamente più conveniente di un’apertura non inclinata.

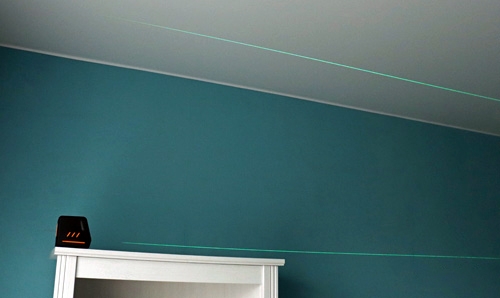

Scansione orizzontale del fascio laser per il modello LT40

Il vano batteria, che si trova alla base della custodia, ha un coperchio non rimovibile, il che è un vantaggio. C’è anche una filettatura da 1/4 di pollice ben montata per il montaggio su un treppiede e altri accessori aggiuntivi.

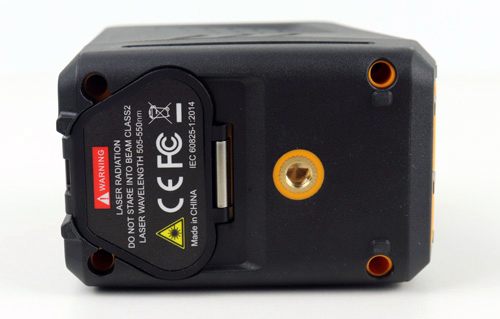

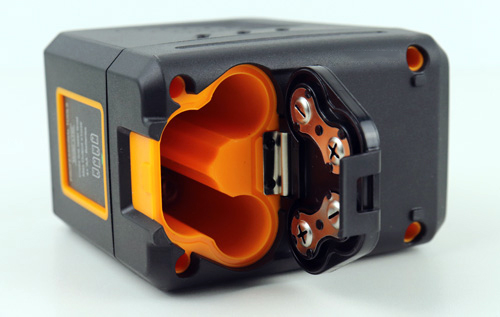

Coperchio batteria e filettatura di montaggio

Guardando da vicino, è possibile vedere che il coperchio è chiuso mediante un sistema maschio-femmina, che migliora la protezione da polvere e umidità.

Il coperchio si chiude mediante un sistema maschio-femmina

Lo smontaggio della custodia è molto semplice: svitare le 4 viti dal fondo e si avrà immediatamente accesso a tutto ciò che è si trova all’interno, mentre il dispositivo è completamente operativo. L’unica cosa è che il coperchio superiore rimane sul cavo; sulla livella laser Huepar BOX-1G, ad esempio, la copertura può essere completamente rimossa.

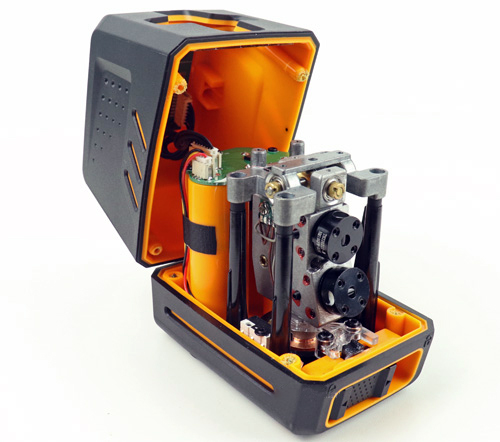

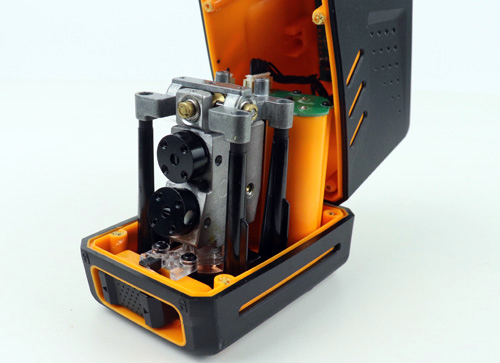

Comodo smontaggio del dispositivo

All’interno dell’Ermenrich LT40 sono presenti due moduli laser con marcature di fabbrica. Spesso nelle croci laser convenzionali è possibile vedere un modulo laser per due piani, sia verticale che orizzontale, come nel Firecore F113XG. Si tratta di una riduzione diretta dei costi di progettazione. Di conseguenza, a tali livelli è impossibile cambiare i piani individualmente, inoltre la luminosità delle linee ne risente leggermente.

Con il modello LT40 è possibile scegliere istantaneamente qualsiasi piano desiderato, il che è senza dubbio da considerare un vantaggio.

Compensatore

La livella laser Ermenrich LT40 ha un compensatore meccanico standard con una velocità di installazione abbastanza elevata di soli 2 secondi.

Il campo di lavoro del compensatore è 4°±1°. Se questa inclinazione viene superata, verrà immediatamente attivato un avviso visivo: le linee inizieranno a lampeggiare rapidamente. Per eliminare il lampeggio è necessario ridurre l’inclinazione del dispositivo a valori accettabili.

L’intera struttura del compensatore è montata su quattro supporti di plastica. Ma per essere onesti, tutti i supporti hanno diverse nervature di rinforzo aggiuntive, e quindi l’intera struttura può essere considerata molto robusta.

Sistema di compensazione della livella laser Ermenrich LT40

Controlli

A parte alcune piccole sfumature, i controlli del livello Ermenrich LT40 sono molto semplici e intuitivi.

Davanti c’è un interruttore a levetta che blocca il compensatore per il trasporto o apre il pendolo e accende il dispositivo.

A proposito, l’interruttore a levetta stesso sembra stretto e non molto comodo. Tuttavia va notato che il compensatore si blocca saldamente senza spazi vuoti.

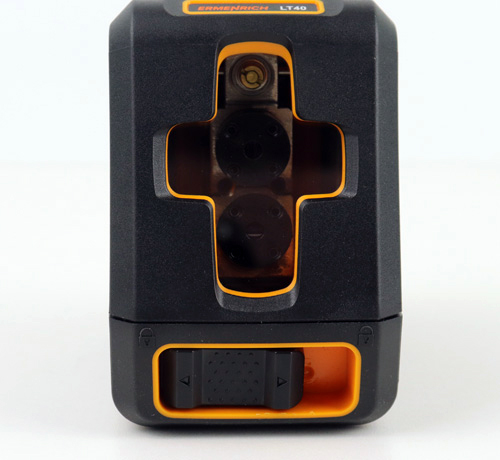

Attiva/disattiva l’interruttore per attivare e bloccare il pendolo

Tutto il resto è controllato mediante la tastiera a membrana nella parte superiore.

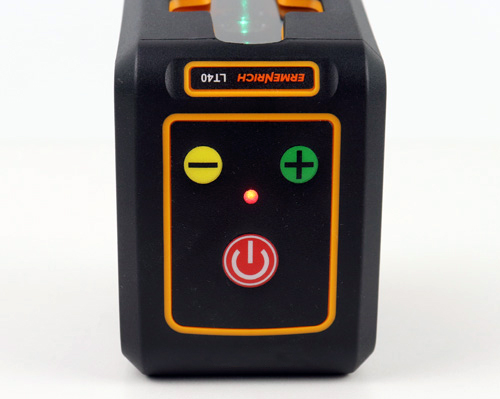

Pannello di controllo della livella laser Ermenrich LT40

I pulsanti verde (+) e giallo (-) aumentano o diminuiscono la luminosità delle linee laser in 10 incrementi.

Il pulsante di accensione rosso è responsabile di diverse funzioni:

1. Accende il dispositivo in uno stato di blocco (funzione TILT) per la marcatura in un angolo. Con il dispositivo spento, tenere premuto il pulsante per 3 secondi.
2. Una breve pressione cambia i piani singolarmente in tutte le modalità.
3. Nella modalità di livellamento automatico, tenere premuto il pulsante per 2 secondi. La modalità operativa con il ricevitore (modalità pulsante) è attivata.

Il LED in alto ha i seguenti segnali di avvertimento:

1. Quando la funzione TILT è attiva, rimane rosso.
2. Nella modalità di livellamento automatico su terreno pianeggiante, rimane verde.
3. Quando l’orizzonte è troppo alto (l’angolo di inclinazione è troppo grande in modalità di livellamento automatico), si illumina di rosso.
4. Quando la modalità operativa del ricevitore è attivata, lampeggia rapidamente in verde.
5. Lampeggia in rosso quando le batterie sono scariche.

Tabella comparativa della concorrenza

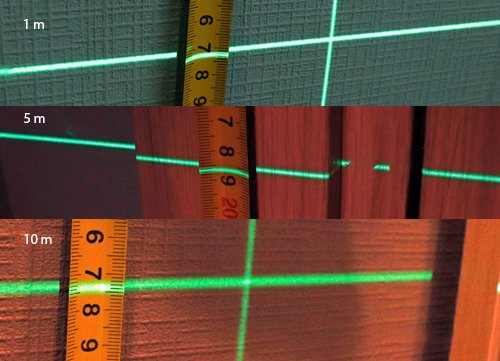

Spessore della linea laser a diverse distanze

I moduli laser a questo livello producono una linea laser buona e abbastanza sottile. Va notato che, nella modalità più fioca, la 10a, le linee saranno le più sottili; ci sarà una correlazione diretta tra spessore e luminosità.

Pertanto, effettueremo misurazioni nella prima modalità, quella più luminosa, e il test dello spessore della linea a diverse distanze a livello del laser Ermenrich LT40 ha mostrato i seguenti risultati:

• 1,5 mm a 1 metro
• 1,5 mm a 5 metri
• 2,5 mm a 10 metri

Spessore della linea laser a diverse distanze

Misurazione della luminosità della linea laser

In genere, il test della luminosità viene eseguito su livelle laser con prismi a cono, poiché presentano una certa disomogeneità del bagliore attorno al perimetro. Tuttavia, per motivi di esperimento, misuriamo la luminosità massima di questa livella laser a due piani con un luxmetro.

• 33,3 lux a 5 metri
• 15,9 lux a 10 metri

Regolazione

Se è necessario regolare la precisione, con questo modello è abbastanza semplice farlo da soli.

Il modo più semplice per regolare la posizione del pendolo è trovare uno spostamento coassiale (identico) di entrambi i piani. Oppure il piano orizzontale è rivolto in alto o in basso, ma quello verticale è normale.

Nel secondo caso, è sufficiente utilizzare semplicemente due bulloni di regolazione longitudinale nel pendolo: se il piano è rivolto verso il basso, stringiamo i bulloni, e li allentiamo se è rivolto verso l’alto.

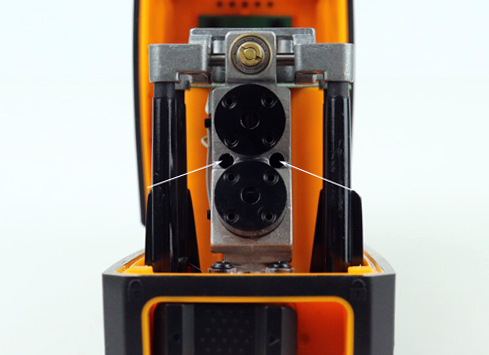

Bulloni di regolazione longitudinale incassati nel corpo del pendolo

Se l’inclinazione generale è verso entrambi i piani, allora stringere o allentare (a seconda dell’inclinazione dei piani) il bullone di regolazione trasversale.

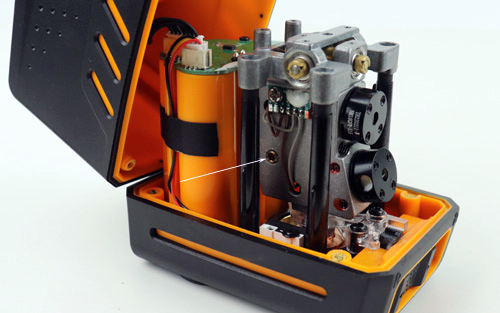

Bullone di regolazione trasversale

La regolazione della posizione del modulo laser viene effettuata con 3 piccoli bulloni esagonali: quelli superiore e inferiore si inseriscono nel modulo e quello centrale lo fissa in posizione. Allentare e stringere questi bulloni un po’ alla volta.

Tre bulloni per regolare la posizione di un modulo laser separato

Livelli simili con tali moduli laser hanno una terza impostazione. A volte la linea entra in un arco in alto o in basso. Queste linee sono fissate con quattro bulloni all’estremità del modulo.

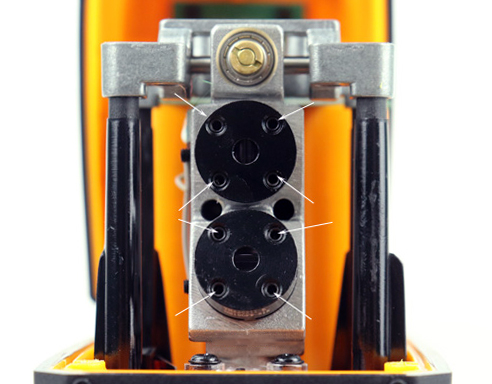

Bulloni per fissare archi della linea laser

Il kit include:

La livella laser Ermenrich LT40 viene fornita in una scatola colorata con marchio.

Il kit comprende: la livella stessa, una custodia morbida con clip da cintura, un supporto magnetico da parete e un breve manuale in differenti lingue.

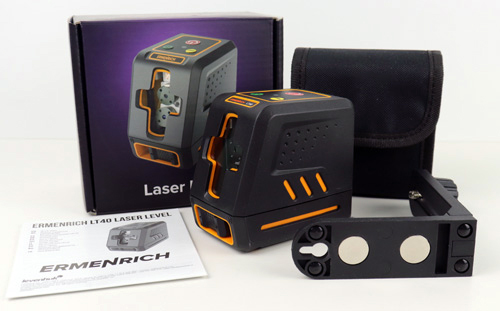

Kit livella laser Ermenrich LT40

Pro e contro

Pro: regolazione della luminosità della linea in 10 fasi, struttura e materiali di alta qualità, linee verdi sottili, modalità operativa con il ricevitore, funzione TILT, commutazione separata dei piani, facile smontaggio e calibrazione, buona ampiezza del fascio e supporto magnetico incluso.

Contro: assenza di alimentazione CA, interruttore stretto a scorrimento.
