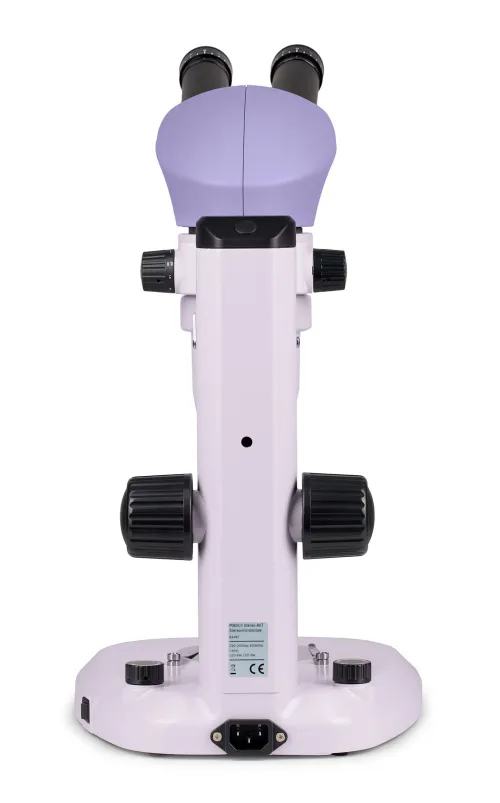

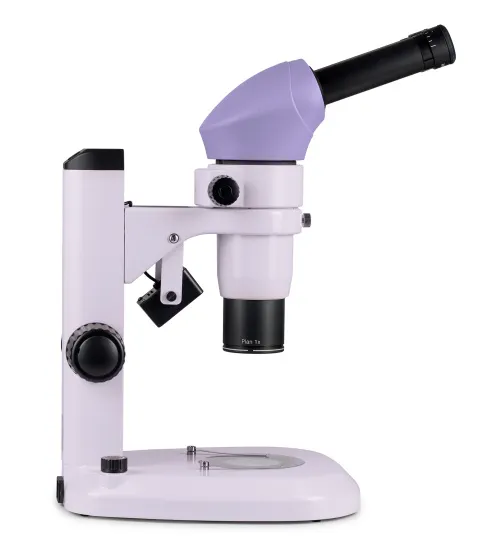

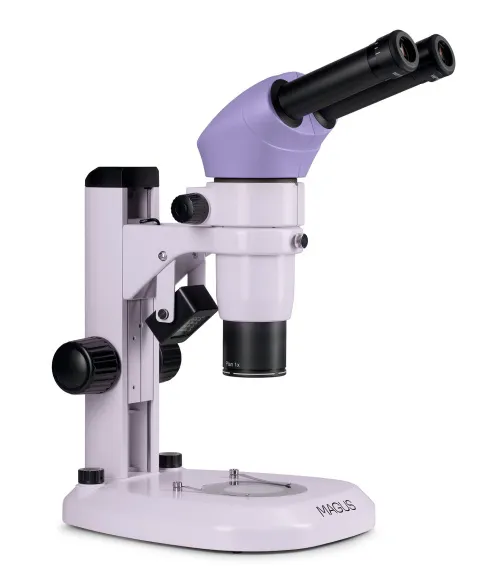

Microscopio stereoscopico MAGUS Stereo A6
Ingrandimento: 8–50x. Sistema CMO. Testata binoculare, illuminatore LED a luce trasmessa 6 W, illuminatore LED obliquo a luce riflessa 3 W
ID prodotto | 83487 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555019536 |
Dimensione confezione (LxPxH) | 46x43x60 cm |
Peso spedizione | 9.1 kg |
Il microscopio stereoscopico MAGUS Stereo A6 consente di vedere oggetti in tre dimensioni. Grazie al sistema CMO (Common Main Objective), questo dispositivo è adatto per la ricerca e può essere utilizzato i diversi ambiti scientifici e di produzione. Si combina perfettamente con una fotocamera digitale e consente di produrre video e fotografie di alta qualità senza distorsione. Il microscopio può essere utilizzato per l’osservazione di campioni opachi e trasparenti e consente di esaminare dettagliatamente le caratteristiche della superficie.

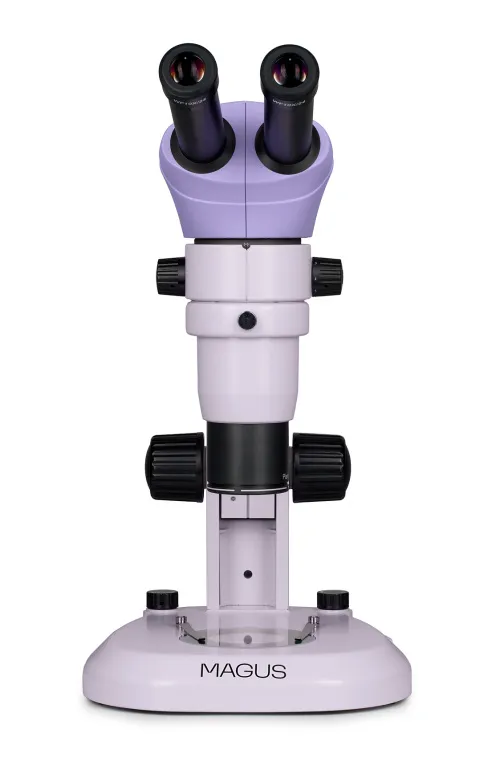

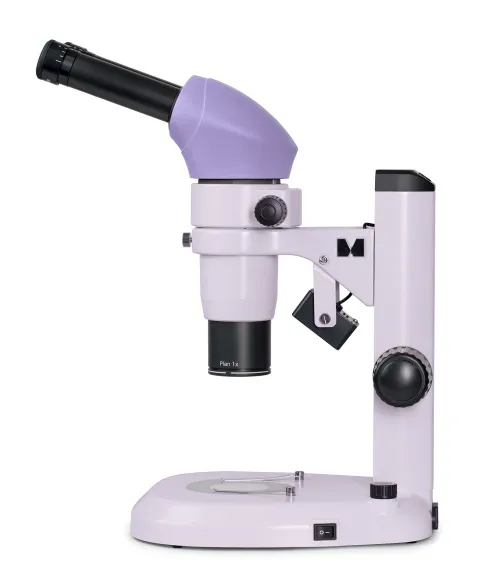

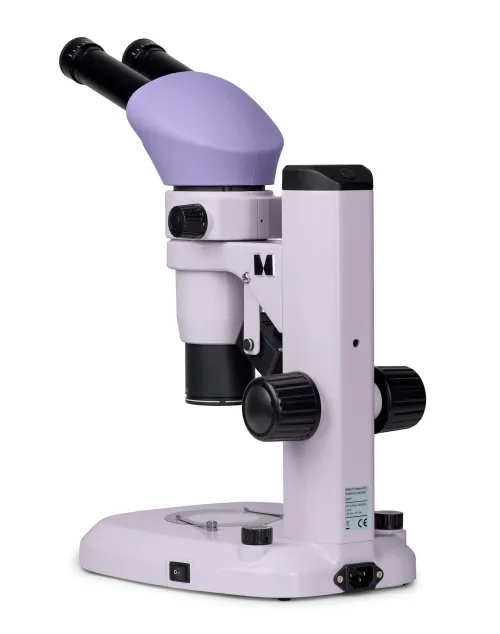

Il modello Stereo A6 ha una testata binoculare. I tubi sono installati con un angolo di 20° rispetto al piano orizzontale. Consente ai ricercatori di assumere una comoda posizione durante le osservazioni. È possibile installare una fotocamera digitale sulla testata del microscopio, che consente di condurre ricerche o report con immagini generate in tempo reale. Per montare la fotocamera sul microscopio, è necessario un accessorio intermedio con uscita foto e un adattatore passo C.
Nei microscopi con sistema CMO, i due percorsi ottici degli oculari si uniscono nell’obiettivo principale comune. Si trova ad un angolo di 90° rispetto alla superficie del campione, quindi il ricercatore è in grado di vedere l’oggetto senza distorsione geometrica. Un obiettivo planacromatico con lenti di grandi dimensioni fornisce un angolo stereoscopico di 11°, produce un ampio campo visivo e crea un’immagine con aberrazioni minime. Il microscopio stereoscopico presenta un’ampia distanza di lavoro di 78 mm che consente di studiare i campioni di dimensioni importanti.
L’obiettivo zoom modifica contemporaneamente la lunghezza focale e l’ingrandimento. Il rapporto di zoom è 6:1. L’immagine nell’obiettivo è inizialmente dritta e non necessita di essere ribaltata da un sistema di prismi.
La messa a fuoco viene regolata tramite manopole che si trovano sul supporto. L’utente può regolare la messa a fuoco grossolana. È inoltre possibile regolare la tensione del percorso per adattarsi alle esigenze dell’utente.

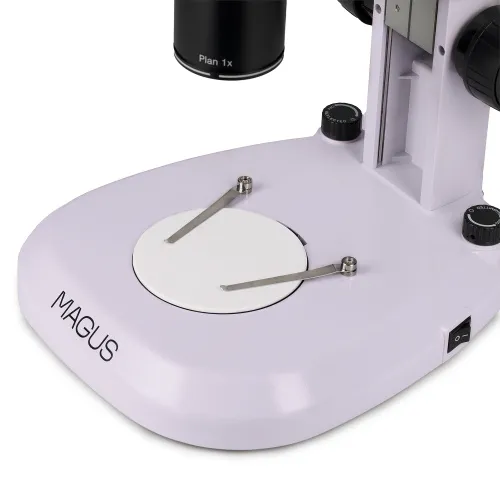

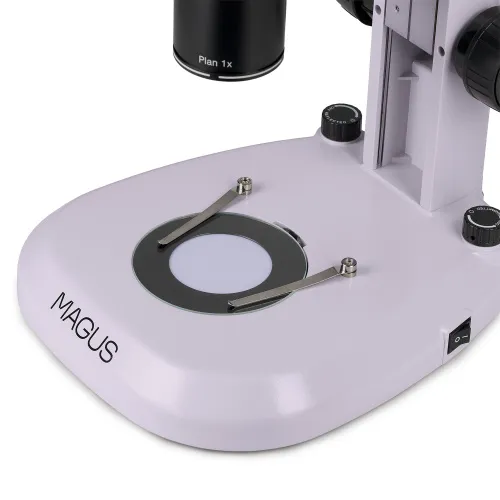

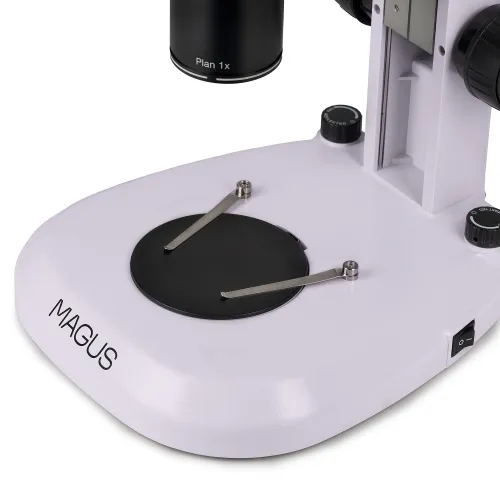

Il microscopio opera in luce trasmessa e riflessa, quindi il tavolino è dotato di due tipi di piastre. La piastra trasparente è utilizzata per lo studio di campioni traslucidi e trasparenti. Consente di raggiungere un’illuminazione uniforme dell’oggetto, diffondendo bene la luce. La piastra a doppio lato, bianca e nera, è necessaria per osservare oggetti impenetrabili dalla luce: la superficie bianca serve come sfondo per oggetti scuri, mentre la superficie nera serve per oggetti chiari.
L’oggetto di ricerca è illuminato da LED con una durata di 50.000 ore. Il dispositivo è dotato di un illuminatore per osservazioni in luce trasmessa da 6 W e un illuminatore per osservazioni in luce riflessa da 3 W che funziona utilizzando il metodo di illuminazione obliqua.
È possibile sostituire gli elementi del microscopio per ottenere ulteriori ingrandimenti o per integrare la funzionalità del dispositivo. Gli oculari di diverso ingrandimento modificano l’ingrandimento finale del microscopio. L’obiettivo principale incide sulla larghezza del campo visivo e sull’ingrandimento del microscopio. Ne determina inoltre la distanza di lavoro. Se è necessario misurare un oggetto, è possibile utilizzare vetrini di calibrazione con incrementi di 0,1 mm.
Caratteristiche chiave:
- Funzionamento con oggetti tridimensionali e generazione di un’immagine 3D
- Il sistema CMO (Common Main Objective) produce immagini di alta qualità e precisione negli oculari e in una fotocamera digitale
- Dotato di sistemi di illuminazione a luce trasmessa e riflessa
- Testata del microscopio binoculare adattata per essere utilizzata con una fotocamera digitale
- I tubi sono installati ad un angolo di 20 gradi, assicurando una comoda osservazione per il ricercatore
- L’obiettivo principale ha un ingrandimento 1x e una distanza di lavoro di 78 mm, zoom 6:1
- Ottiche planacromatiche minimizzano la distorsione e creano un ampio campo visivo

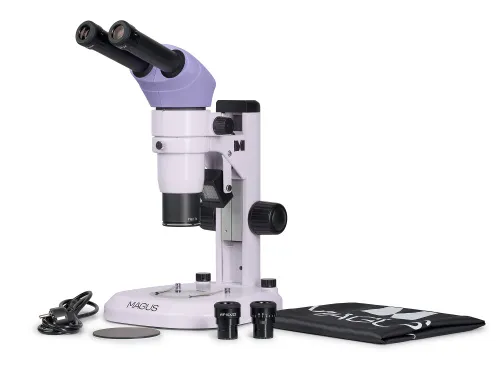

La confezione contiene:
- Base con sorgente a luce trasmessa e alimentatore integrati
- Supporto con meccanismo di messa a fuoco
- Testata del microscopio – obiettivo con attacco visivo
- Obiettivo principale planacromatico 1x
- Oculare 10x/22 mm con regolazione diottrica (2 pz.)
- Oculare 10x/24 mm con regolazione diottrica (2 pz.)
- Piastra in bianco e nero
- Piastra trasparente
- Illuminatore obliquo a luce riflessa
- Cavo di alimentazione per rete AC
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 15x/16 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Obiettivo principale acromatico 0,3x
- Obiettivo principale planacromatico 0,5x
- Obiettivo principale planacromatico 2x
- Vetrino di calibrazione
ID prodotto | 83487 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555019536 |
Dimensione confezione (LxPxH) | 46x43x60 cm |
Peso spedizione | 9.1 kg |
Tipo | stereo/strumentale |
Testata | binoculare |
Ingrandimento, x | 8–50 nella configurazione base (*opzionale: 2,4–200), rapporto di zoom 6:1 |
Diametro tubo oculare, mm | 30 |
Oculari | 10x/22 mm, 10x/24 mm (*opzionale: 15x/16 mm, 20х/12 mm) |
Obiettivi | obiettivo principale: planacromatico 1x (*opzionale: acromatico 0,3x, planacromatico 0,5x, planacromatico 2x); obiettivo zoom: 0,8–5х |
Distanza di lavoro, mm | 78 |
Distanza interpupillare, mm | 55 — 75 |
Campo visivo lineare, mm | 9.17 — 4.4 |
Caratteristiche tavolino | piastra bianca/nera, piastra di vetro |
Regolazione diottrica dell’oculare, diottrie | ±5D su ogni oculare |
Regolazione diottrica dell’oculare | ✓ |
Fuoco | coassiale, grossolano (105 mm, con regolazione della tensione della messa a fuoco grossolana) |
Illuminazione | LED |
Regolazione della luminosità | ✓ |
Alimentazione | 220 V/50 Hz, rete AC, tramite adattatore di alimentazione 5 V, 2 A |
Tipo di sorgente luminosa | a luce riflessa: illuminatore obliquo – LED da 3 W; a luce trasmessa: LED da 6 W |
Range temperature di funzionamento, °C | 5...+35 |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Schema ottico | CMO |
Applicazione | laboratorio/medicale, per la ricerca applicata |
Posizione illuminazione | doppia |
Metodo di ricerca | campo chiaro |
Set con astuccio/custodia/borsa | copertura anti polvere |
