Microscopio stereoscopico MAGUS Stereo 8TR per riparazione elettronica

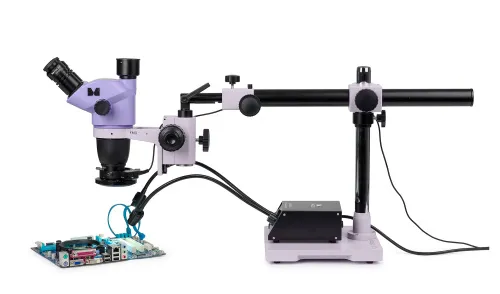

La soluzione pronta all’uso per saldatura, riparazione e controllo qualità si basa sulla testata del microscopio della serie MAGUS Stereo 8H e sul supporto universale per microscopio MAGUS UT2.
Lo stereomicroscopio con lo schema ottico Greenough fornisce dettagli accurati della topografia della superficie senza perdita di orientamento spaziale, garantendo un’ampia profondità di campo. Il microscopio trinoculare è idoneo per coloro che preferiscono utilizzare il microscopio nella loro normale postura e visualizzare il campione attraverso gli oculari. È anche adatto anche se in futuro si acquisterà una fotocamera digitale per la registrazione di foto e video.
Il microscopio è dotato di due illuminatori a luce riflessa: luce ad anello con filtro di polarizzazione e luce a collo di cigno.
Il microscopio ottimizza l’ergonomia del posto di lavoro, migliorando così il comfort e la produttività dell’operatore.

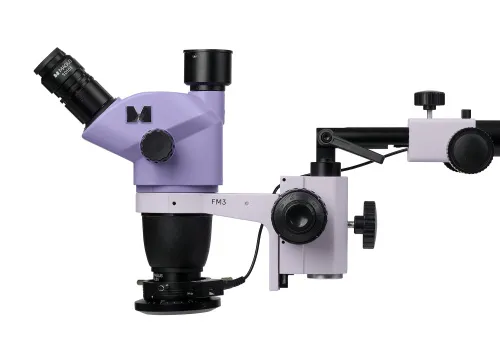

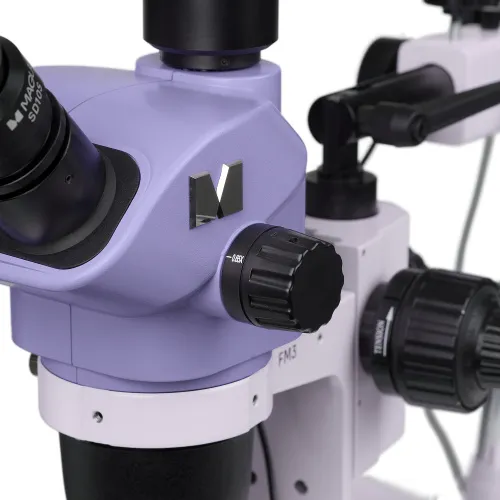

Testata del microscopio

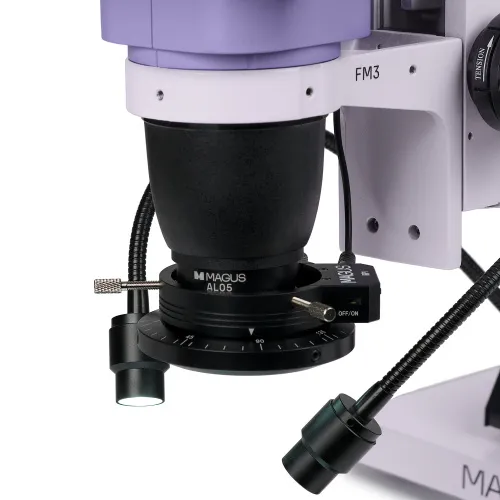

L’obiettivo di zoom consente di variare gradualmente l’ingrandimento fino a 8,4x senza perdita di messa a fuoco. Il microscopio genera un’immagine tridimensionale dritta (non invertita). La lente dell’obiettivo ausiliario da 0,5x modifica l’intervallo di ingrandimento, il campo visivo e la distanza di lavoro del microscopio.
Quando si utilizza la lente ausiliaria da 0,5x si conseguono un ingrandimento di 3,25–27,5x e una distanza di lavoro di 177 mm per la saldatura.
Quando non si utilizza la lente ausiliaria da 0,5x si conseguono un ingrandimento di 6,5–55x e una distanza di lavoro di 105 mm per il controllo qualità.
Le manipolazioni dello strumento richiedono un campo visivo più ampio rispetto all’osservazione visiva nel controllo qualità. Il diametro del campo visivo con la lente ausiliaria da 0,5x è di 67,7 mm con l’ingrandimento del microscopio di 3,25x e di 8 mm con l’ingrandimento di 27,5x.
La configurazione di base comprende oculari da 10x/22 mm con regolazione diottrica ed estrazione pupillare per lavorare con occhiali. Una fotocamera digitale è installata nel tubo trinoculare della testata del microscopio mediante un adattatore passo C. Inoltre, è possibile acquistare fotocamere con interfacce USB 3.0, HDMI e Wi-Fi con risoluzioni da 2 MP a 21 MP e dimensioni del sensore da 1/2,8" a 4/3". L’ingrandimento dell’adattatore passo C di 0,5x o 1x viene selezionato a seconda delle dimensioni del sensore.

Illuminatori

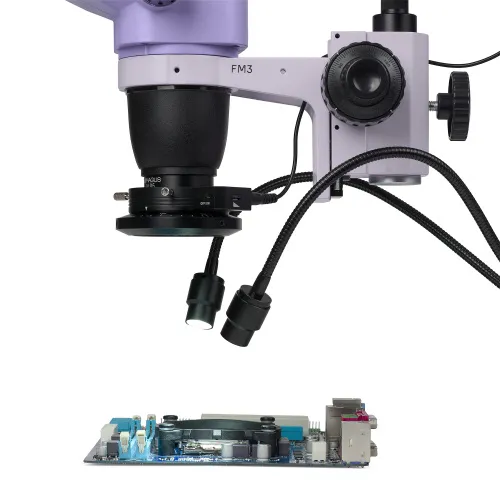

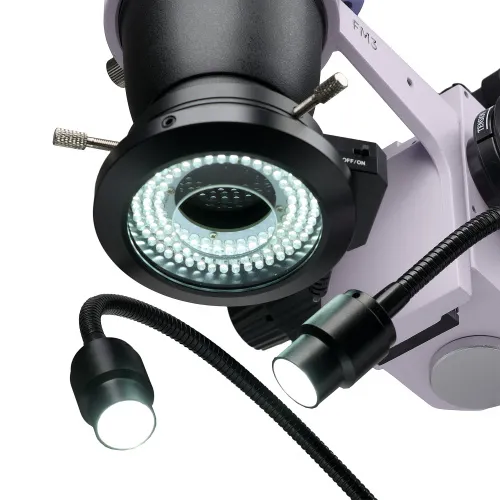

Compiti diversi richiedono tipi diversi di illuminazione. Il kit comprende due illuminatori. La luce ad anello con polarizzatore rimuove il riflesso dal metallo. La luce a collo di cigno crea ombre che permettono la visione per rilevare la topografia della superficie.

Supporto

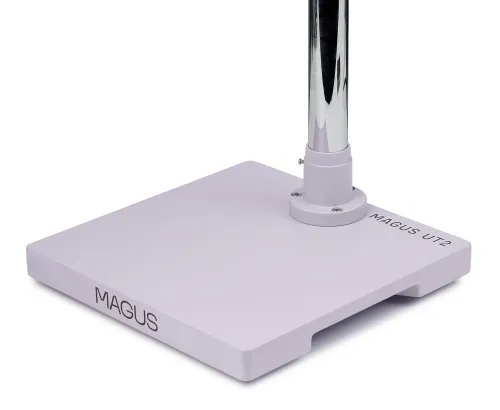

Il supporto universale con una base solida riduce al minimo le vibrazioni che sono causate dal movimento, mentre il lungo braccio orizzontale espande l’area di lavoro.

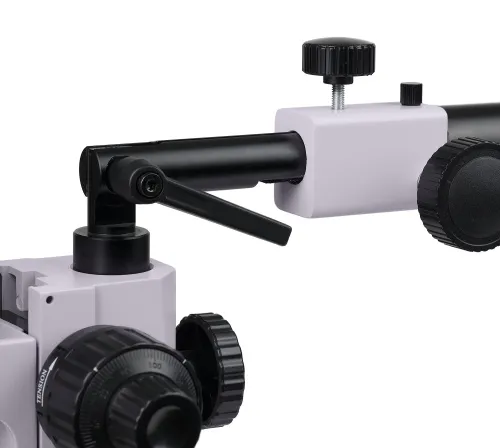

Non è sempre comodo spostare l’oggetto nel percorso ottico durante il lavoro. A volte è più preferibile spostare la testata del microscopio. La manopola di microregolazione consente il movimento orizzontale fluido avanti e indietro della testata del microscopio.

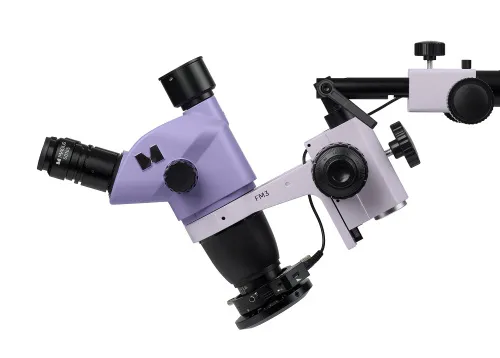

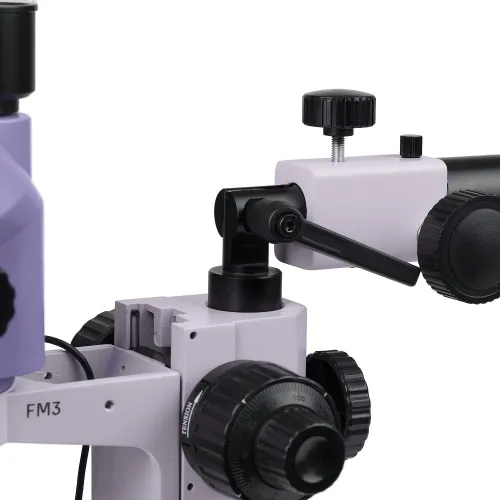

All’estremità del supporto, c’è un meccanismo per cambiare l’angolazione dell’asse ottico. L’operatore può osservare il campione che è appoggiato sul tavolo guardandolo da un angolo. Questa caratteristica rende più comodo eseguire manipolazioni, verificare la qualità della saldatura e osservare oggetti curvi.

Meccanismo di messa a fuoco

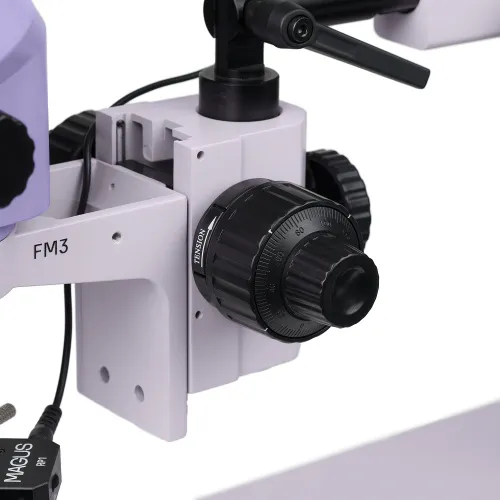

Il meccanismo di messa a fuoco ha funzioni di messa a fuoco macrometriche e micrometriche. La messa a fuoco micrometrica semplificherà la regolazione del microscopio quando si utilizzano ingrandimenti superiori a 40x. Le manopole di messa a fuoco sono coassiali, ovvero si trovano su entrambi i lati. La tensione di messa a fuoco macrometrica è regolabile.

Accessori e soluzioni complete

Condizioni di lavoro confortevoli migliorano la produttività dell’operatore. Le nostre soluzioni complete si basano sull’esperienza di ingegneri elettronici. Allo stesso tempo, MAGUS offre altri componenti che è possibile utilizzare per assemblare il kit del microscopio in base al proprio budget, alle proprie preferenze e ai compiti da risolvere; in futuro sarà possibile integrare il kit con gli accessori richiesti.

Caratteristiche chiave:

• Testata del microscopio trinoculare: un operatore può osservare un’immagine ingrandita attraverso gli oculari e, in futuro, potrà essere montata una fotocamera digitale per registrare il processo di osservazione nonché i suoi risultati intermedi e finali
• La lente di zoom consente un cambio di ingrandimento fluido senza perdita di messa a fuoco; rapporto di zoom 8,4:1
• I vantaggi dello schema ottico Greenough: elevata profondità di campo, visualizzazione 3D ad alta risoluzione, design compatto e prezzo ragionevole
• La lente dell’obiettivo ausiliario da 0,5x permette opzioni aggiuntive di ingrandimento, campo visivo e distanza di lavoro
• Il supporto universale amplia l’area di lavoro, consentendo il posizionamento preciso della testata del microscopio sopra il campione e la regolazione micrometrica della posizione della testata.
• Il meccanismo di messa a fuoco ha caratteristiche di messa a fuoco macrometrica e micrometrica: il funzionamento è comodo nell’intero intervallo di ingrandimento del microscopio
• Due illuminatori a luce riflessa: luce ad anello con filtro di polarizzazione e luce a collo di cigno
• I componenti possono essere sostituiti e gli accessori aggiuntivi possono essere installati su richiesta

Il kit comprende:

• Testata del microscopio MAGUS Stereo 8TH – parte dell’obiettivo e tubi oculari
• Oculare da 10х/22 mm con estrazione pupillare e regolazione diottrica (2 pz.)
• Supporto per microscopio MAGUS UT2
• Montatura di messa a fuoco MAGUS FM3
• Luce ad anello MAGUS LED RP1 con polarizzatore
• Luce a doppio collo di cigno MAGUS LED DGL2
• Lente ausiliaria MAGUS AL05 0,5х/177 mm
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 15x/16 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Oculare 30x/8 mm (2 pz.)
• Lente obiettivo ausiliare 1,5x
• Lente obiettivo ausiliare 2x
• Luce ad anello
• Luce ad anello con cambio di settore
• Fotocamera digitale
• Monitor LCD
• Adattatore passo C da 0,5x con distanza di messa a fuoco regolabile
• Adattatore passo C da 1x con distanza di messa a fuoco regolabile
• Vetrino di calibrazione
