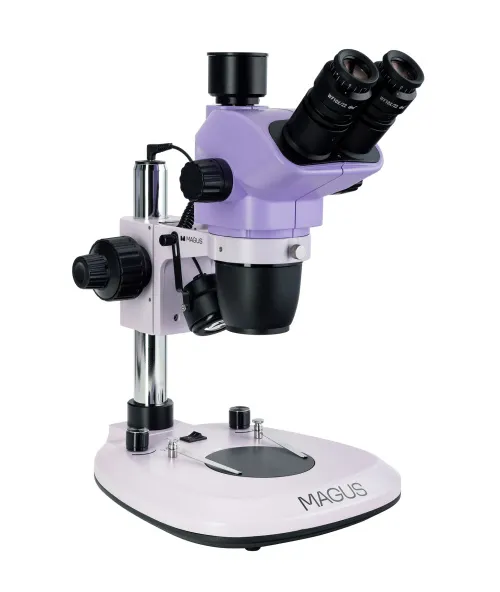

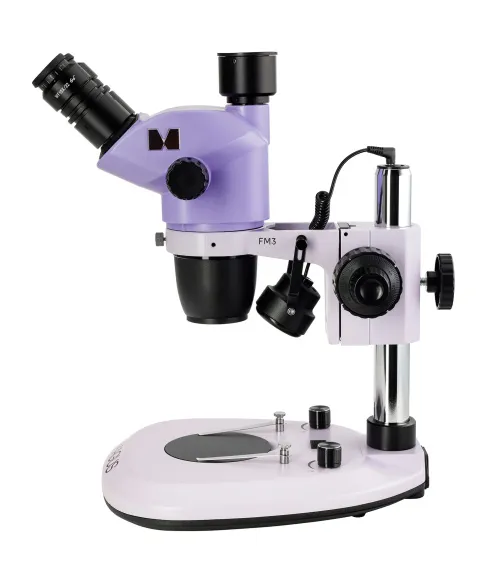

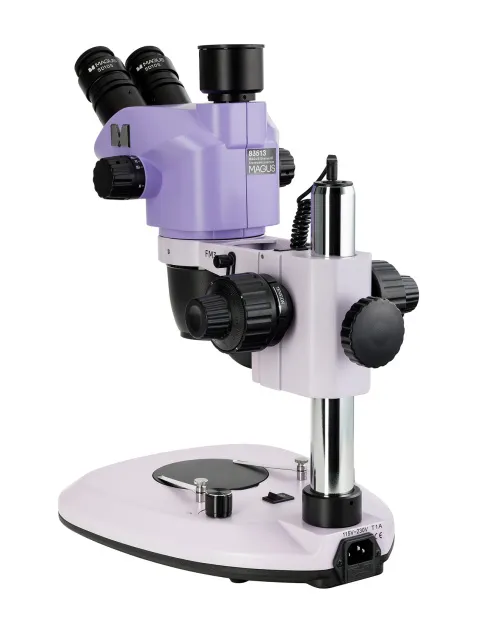

Microscopio stereoscopico MAGUS Stereo 8T
Ingrandimento: 6,5–55x. Schema ottico di tipo Greenough. Testata trinoculare, illuminatore a luce LED trasmessa da 3 W, illuminatore obliquo a luce LED riflessa da 3 W
ID prodotto | 83513 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555019789 |
Dimensione confezione (LxPxH) | 52x37x37 cm |
Peso spedizione | 7.7 kg |
Il microscopio stereoscopico è progettato per osservare campioni volumetrici e studiarne le caratteristiche strutturali. Produce il volume dell’oggetto e il rilievo superficiale. Il modello MAGUS Stereo 8T presenta illuminatori integrati per campioni trasparenti e opachi. Le opzioni disponibili includono il metodo in campo scuro e a luce polarizzata (solo con accessori aggiuntivi).
Lo schema ottico di tipo Greenough presenta due canali ottici autonomi. La visualizzazione dell’oggetto ingrandito è come se avvenisse attraverso gli occhi umani. Tale schema ottico riproduce un’autentica e nitida immagine 3D grazie all’angolo stereoscopico di 15°. L’immagine dell’oggetto viene ingrandita senza alterare la sua posizione nello spazio, consentendo una pratica manipolazione dello stesso. Il modello è adatto per lavori di restauro, saldatura, assemblaggio e controllo di conformità agli standard di qualità dei campioni, etc.

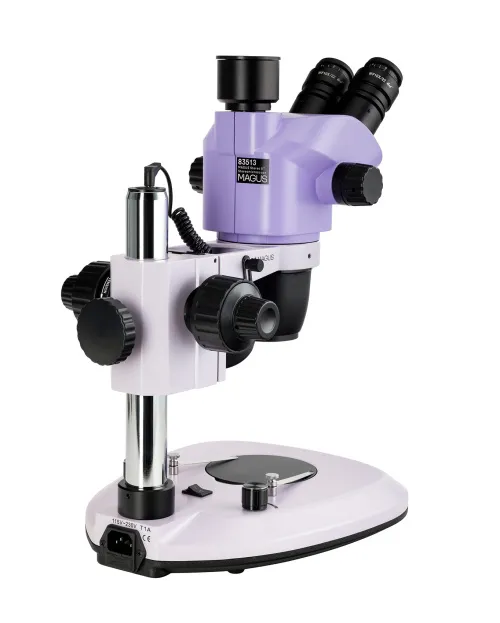

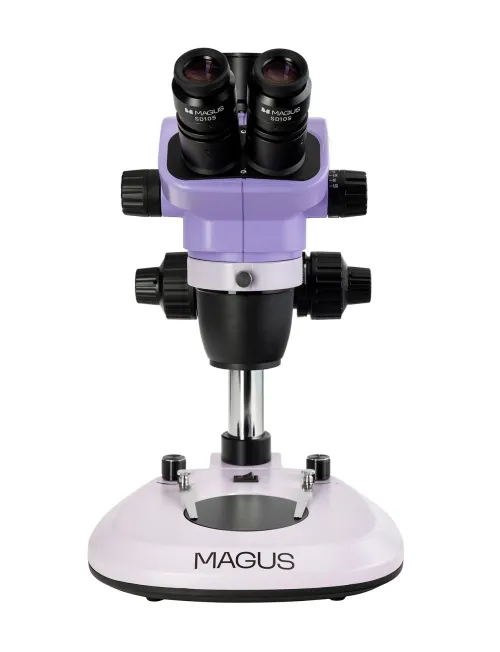

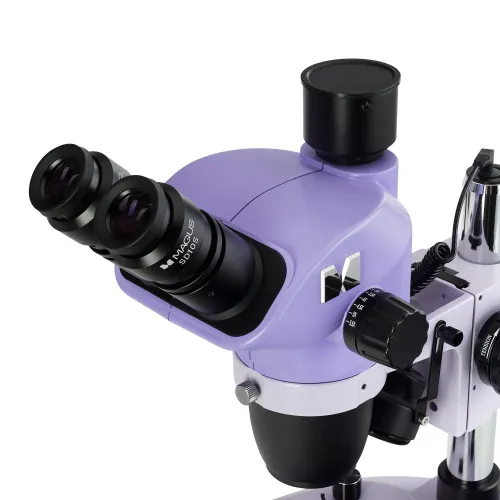

La testata del microscopio include due tubi oculari e un tubo separato per la fotocamera. Un’altra caratteristica della testata è il meccanismo rotatorio, che può essere bloccato in qualsiasi posizione fino a una rotazione di 360°. Gli oculari con un ingrandimento di 10x e un campo visivo di 22 mm sono dotati di un meccanismo di regolazione diottrica e una lunga estrazione oculare pratica per coloro che indossano occhiali. È possibile modificare lo zoom o il campo visivo della fotocamera tramite un adattatore passo C dotato di proprie lenti di ingrandimento.
L’obiettivo modifica contemporaneamente l’ingrandimento e la lunghezza focale, mantenendo l’oggetto sempre a fuoco. Il rapporto di zoom è 8,4:1. L’oggetto viene visualizzato nella stessa posizione in cui si trova sul tavolino. Gli obiettivi ausiliari modificano l’ingrandimento o il campo visivo e influiscono sulla distanza di lavoro del microscopio.
Il modello MAGUS Stereo 8T presenta un sistema di messa a fuoco grossolana e fine. Le relative manopole si trovano sullo stesso asse ad entrambi i lati del supporto. La messa a fuoco fine è utile quando si lavora con alti ingrandimenti. L’utente può regolare la rigidità del percorso di messa a fuoco grossolana.

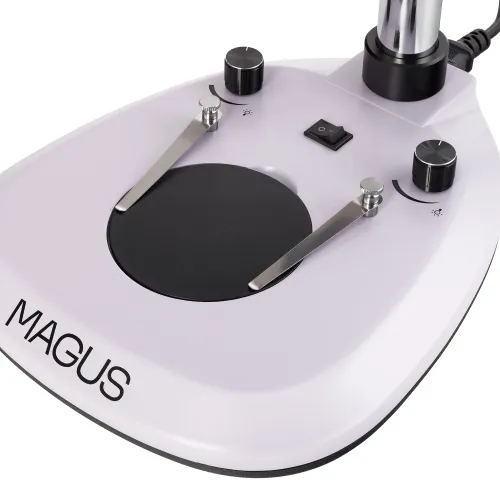

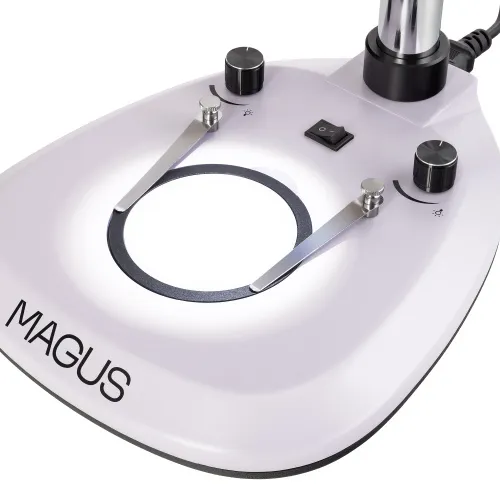

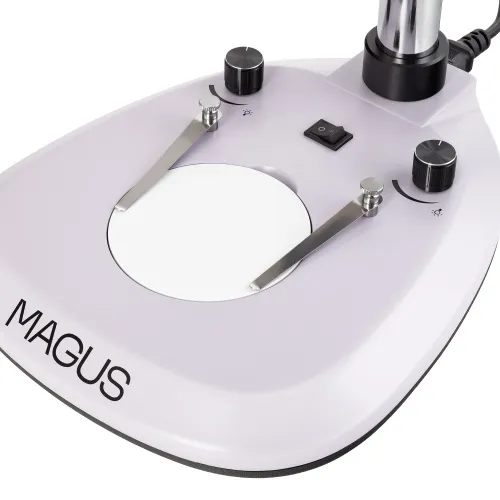

Le caratteristiche del campione determinano la scelta della piastra del tavolino del microscopio. Una piastra trasparente viene utilizzata per osservare campioni in luce trasmessa. Con essa, l’illuminazione è dolce e uniforme. Una piastra bianca e nera opaca è adatta per le osservazioni in luce riflessa. L’oggetto posizionato su di essa deve essere in contrasto.

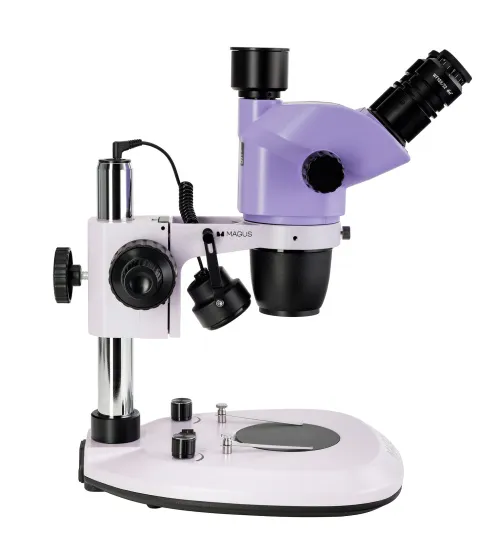

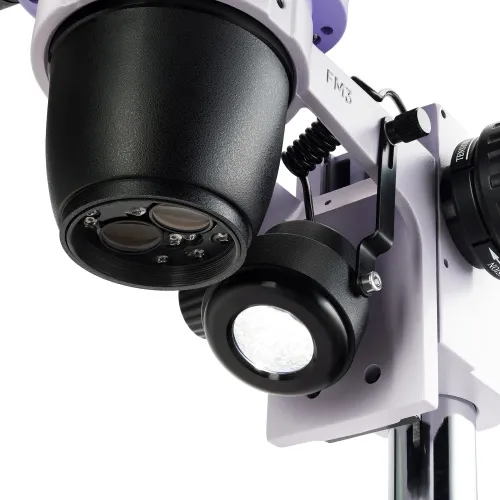

L’oggetto è illuminato dagli illuminatori LED, luce trasmessa o riflessa dalla luce obliqua. Entrambi gli illuminatori hanno una potenza di 3 W con una durata di 50,000 ore.
Il vantaggio di questa linea di microscopi è la ricca gamma di componenti aggiuntivi. Il modello può essere dotato di oculari o lenti obiettivo ausiliarie, di una fotocamera digitale e altri accessori per l’osservazione secondo il metodo a campo scuro o in luce polarizzata. Diversi tipi di illuminatori dirigeranno la luce secondo le esigenze dell’utente rendendo l’osservazione più efficiente. Una gamma di supporti consentiranno di posizionare la testata del microscopio nella posizione desiderata.
- Caratteristiche chiave:
- Lo schema ottico di tipo Greenough con angolo stereoscopico di 15° produce immagini tridimensionali con un’ampia profondità di campo
- L’obiettivo zoom, che regola contemporaneamente l’ingrandimento e la lunghezza focale, modifica l’ingrandimento di 8,4x
- La testata con due tubi e un tubo separato in modo da modificare la posizione della fotocamera che può ruotare fino a 360°
- Il microscopio ha illuminatori per luce trasmessa e riflessa e quando viene dotato di dispositivi aggiuntivi consente di eseguire osservazioni secondo il metodo del campo scuro o in luce polarizzata
- Una vasta selezione di componenti aggiuntivi espanderà le potenzialità del microscopio
La confezione contiene:
- Base con sorgente luminosa per osservazioni in luce trasmessa, alimentazione integrata e un supporto con un meccanismo di messa a fuoco
- Testata del microscopio – obiettivo con testata trinoculare
- Oculare 10x/22 mm con una lunga estrazione pupillare e regolazione diottrica (2 pz.)
- Piastra in bianco e nero
- Piastra trasparente
- Illuminatore obliquo a luce riflessa
- Cavo di alimentazione per rete AC
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 15x/16 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Oculare 30x/8 mm (2 pz.)
- Lente obiettivo ausiliare 0,5x
- Lente obiettivo ausiliare 1,5x
- Lente obiettivo ausiliare 2x
- Adattatore passo C 0,5x
- Adattatore passo C 1x
- Strumento di polarizzatore
- Condensatore di campo oscuro
- Illuminatore ad anello
- Illuminatore ad anello con filtro polarizzante
- Illuminatore ad anello con cambio di settore
- Illuminatore a collo flessibile
- Tavolino meccanico
- Tavolino universale con attacco per la messa a fuoco
- Clip gemma
- Fotocamera digitale
- Vetrino di calibrazione
ID prodotto | 83513 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555019789 |
Dimensione confezione (LxPxH) | 52x37x37 cm |
Peso spedizione | 7.7 kg |
Tipo | stereo/strumentale |
Testata | trinoculare |
Tubo verticale | girevole a 360°, bloccabile in qualsiasi posizione |
Angolo di inclinazione della testata | 45° |
Ingrandimento, x | rapporto di zoom 8,4:1, 6,5–55 nella configurazione base (*opzionale: 3,25–330) |
Diametro tubo oculare, mm | 30 |
Oculari | 10x/22 mm, lunga estrazione pupillare (*opzionale: 10x/22 mm con scala graduata, 15x/16, 20x/12, 25x/9, 30x/8) |
Obiettivi | 0,65–5,5х (*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 3,25–330х) |
Distanza di lavoro, mm | 105 ((*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 177, 47, 26) |
Distanza interpupillare, mm | 54 — 75 |
Campo visivo lineare, mm | 33.8 — 4 |
Tavolino, mm | Ø95 |
Caratteristiche tavolino | piastra bianca/nera, piastra trasparente |
Regolazione diottrica dell’oculare, diottrie | ±5D su ogni oculare |
Regolazione diottrica dell’oculare | ✓ |
Fuoco | coassiale, grossolano (45 mm, con regolazione della tensione della messa a fuoco grossolana) e fine (0,002 mm)współosiowy, zgrubny (z regulacją napięcia zgrubnej regulacji ostrości) i precyzyjny (0,002 mm) |
Illuminazione | LED |
Regolazione della luminosità | ✓ |
Alimentazione | rete AC, 115–230 V, 50/60 Hz |
Tipo di sorgente luminosa | a luce riflessa: illuminatore obliquo – LED da 3 W; a luce trasmessa: LED da 3 W |
Range temperature di funzionamento, °C | 0...+40 |
Possibilità di connettere equipaggiamento aggiuntivo | strumenti di polarizzazione, condensatore di campo oscuro , obiettivi ausiliari (0,5х, 1,5х, 2х) |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Schema ottico | stereomicroscopio Greenough |
Applicazione | per la ricerca applicata |
Posizione illuminazione | doppia |
Metodo di ricerca | campo chiaro |
Set con astuccio/custodia/borsa | copertura anti polvere |
