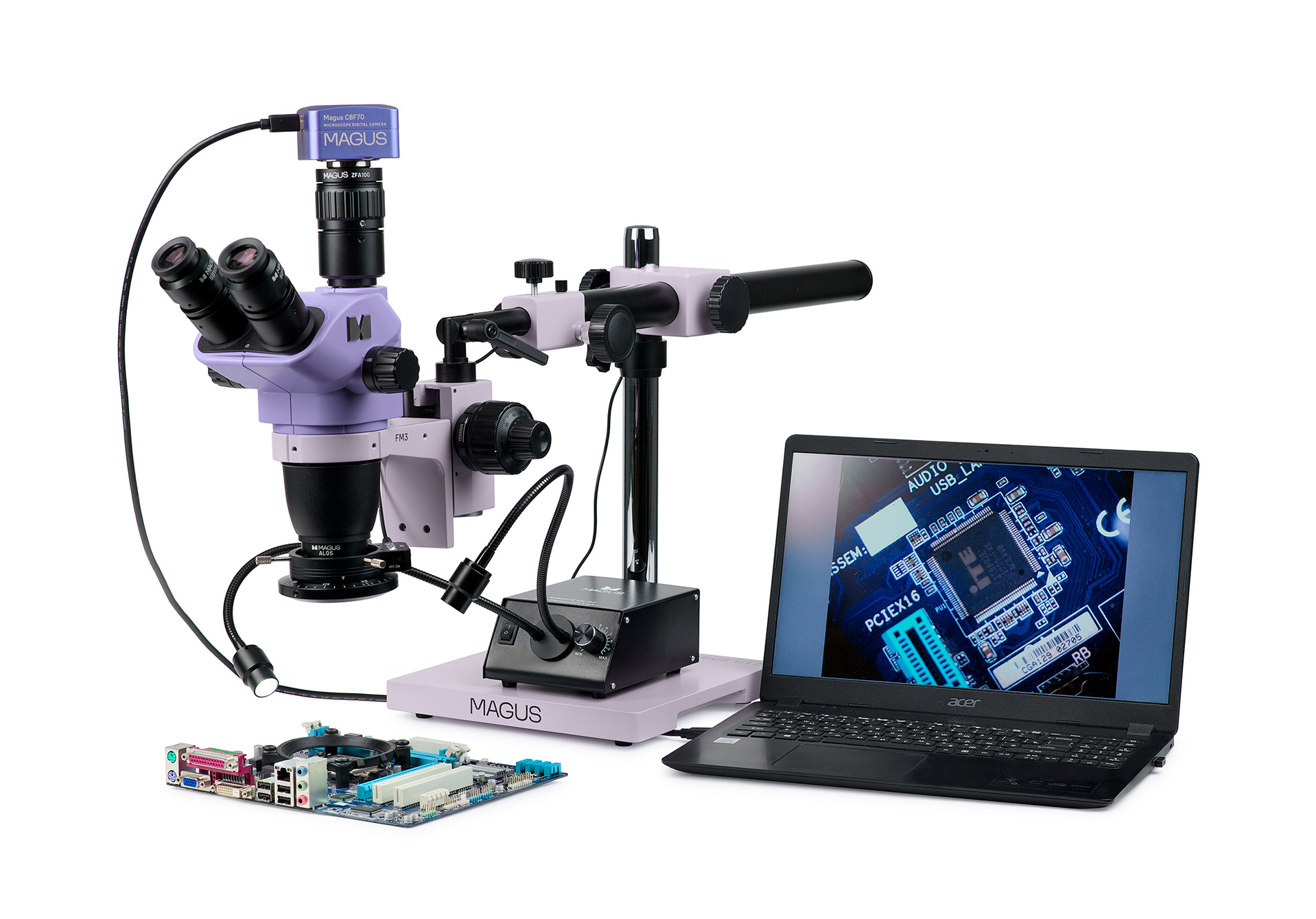

Microscopio stereoscopico digitale MAGUS Stereo D8TR per riparazione elettronica

La soluzione pronta all’uso per saldatura, riparazione e controllo qualità si basa sulla testata del microscopio della serie MAGUS Stereo 8H e sul supporto universale per microscopio MAGUS UT2.
Lo stereomicroscopio con lo schema ottico Greenough fornisce dettagli accurati della topografia della superficie senza perdita di orientamento spaziale, garantendo così un’ampia profondità di campo. Il microscopio trinoculare è idoneo per coloro che preferiscono utilizzare il microscopio nella loro normale postura e che visualizzano il campione attraverso gli oculari.
La fotocamera nel microscopio digitale consente la registrazione del processo di osservazione nonché dei suoi risultati intermedi e finali. La fotocamera è dotata di una porta USB 3.0 e trasferisce un’immagine sullo schermo di un computer. La velocità di trasferimento dei dati è 10 volte più veloce rispetto alle fotocamere USB 2.0.
Il microscopio è dotato di due illuminatori a luce riflessa: luce ad anello con filtro di polarizzazione e luce a collo di cigno.
Il microscopio ottimizza l’ergonomia del posto di lavoro, migliorando così il comfort e la produttività dell’operatore.

Fotocamera digitale

La fotocamera digitale montata nel tubo trinoculare mediante un adattatore passo C registrerà i risultati intermedi e finali del processo di osservazione. Questa funzione è utilizzata per il controllo qualità e la creazione di un database. La fotocamera da 21 MP sull’adattatore passo C da 1x fornirà la risoluzione desiderata per osservazioni dello stereomicroscopio e il sensore da 4/3" visualizzerà il campo visivo massimo possibile. Con l’ingrandimento minimo del microscopio, il campo visivo sullo schermo del computer sarà di 53,5x37 mm.

Testata del microscopio

L’obiettivo di zoom consente di variare gradualmente l’ingrandimento fino a 8,4x senza perdita di messa a fuoco. Il microscopio genera un’immagine tridimensionale dritta (non invertita). La lente dell’obiettivo ausiliario da 0,5x modifica l’intervallo di ingrandimento, il campo visivo e la distanza di lavoro del microscopio.
Quando si utilizza la lente ausiliaria da 0,5x si conseguono un ingrandimento di 3,25–27,5x e una distanza di lavoro di 177 mm per la saldatura.
Quando non si utilizza la lente ausiliaria da 0,5x si conseguono un ingrandimento di 6,5–55x e una distanza di lavoro di 105 mm per il controllo qualità.
Le manipolazioni dello strumento richiedono un campo visivo più ampio rispetto all’osservazione visiva nel controllo qualità. Quando osservato attraverso gli oculari, il diametro del campo visivo con la lente ausiliaria da 0,5x è di 67,7 mm utilizzando un ingrandimento del microscopio da 3,25x, ed è di 8 mm utilizzando un ingrandimento da 27,5x.
La configurazione di base comprende oculari da 10x/22 mm con regolazione diottrica ed estrazione pupillare per lavorare con occhiali.

Illuminatori

Compiti diversi richiedono tipi diversi di illuminazione. Il kit comprende due illuminatori. La luce ad anello con polarizzatore rimuove il riflesso dal metallo. La luce a collo di cigno crea ombre che permettono la visione per rilevare la topografia della superficie.

Supporto

Il supporto universale riduce al minimo le vibrazioni che sono causate dal movimento, mentre il lungo braccio orizzontale espande l’area di lavoro.
Non è sempre comodo spostare l’oggetto nel percorso ottico durante il lavoro. A volte è preferibile spostare la testata del microscopio. La manopola di microregolazione consente il movimento orizzontale fluido avanti e indietro della testata del microscopio.
All’estremità del supporto, c’è un meccanismo per cambiare l’angolazione dell’asse ottico. L’operatore può osservare il campione che si trova sul tavolo, guardandolo da un angolo. Questa caratteristica rende più comodo eseguire manipolazioni, controllare la qualità della saldatura e osservare oggetti curvi.

Meccanismo di messa a fuoco

Il meccanismo di messa a fuoco ha funzioni di messa a fuoco macrometriche e micrometriche. La messa a fuoco micrometrica semplificherà la regolazione del microscopio quando si utilizzano ingrandimenti superiori a 40x. Le manopole di messa a fuoco sono coassiali, ovvero si trovano su entrambi i lati. La tensione di messa a fuoco macrometrica è regolabile.

Accessori e soluzioni complete

Condizioni di lavoro confortevoli migliorano la produttività dell’operatore. Le nostre soluzioni complete si basano sull’esperienza di ingegneri elettronici. Allo stesso tempo, MAGUS offre altri componenti che è possibile utilizzare per assemblare il kit del microscopio in base al proprio budget e preferenze nonché ai compiti da risolvere. Inoltre, in futuro, è possibile integrare il kit con gli accessori richiesti.

Caratteristiche del microscopio:

• Testata del microscopio trinoculare con tubo verticale per montare una fotocamera
• La lente dello zoom consente un cambio di ingrandimento fluido senza perdita di messa a fuoco; rapporto di zoom 8,4:1
• I vantaggi dello schema ottico Greenough: elevata profondità di campo, visualizzazione 3D ad alta risoluzione, design compatto e prezzo ragionevole
• La lente dell’obiettivo ausiliario da 0,5x permette opzioni aggiuntive di ingrandimento, campo visivo e distanza di lavoro
• Il supporto universale espande l’area di lavoro, consentendo il posizionamento preciso della testata del microscopio sopra il campione e la microregolazione micrometrica della posizione della testata
• Il meccanismo di messa a fuoco ha caratteristiche di messa a fuoco macrometrica e micrometrica: il funzionamento è comodo nell’intero intervallo di ingrandimento del microscopio
• Due illuminatori a luce riflessa: luce ad anello con filtro di polarizzazione e luce a collo di cigno
• I componenti possono essere sostituiti e gli accessori aggiuntivi possono essere installati su richiesta

Caratteristiche della fotocamera:

• Il sensore da 21 MP fornisce la migliore risoluzione per l’osservazione stereomicroscopica
• Il sensore da 4/3" visualizzerà il campo visivo più ampio possibile sullo schermo
• 17 fps alla massima risoluzione sono sufficienti per la regolazione della messa a fuoco
• Fino a 192 fps a risoluzione ridotta è per presentazioni in classe e videoregistrazioni; movimento fluido dei campioni senza scatti o ritardi
• Il sensore CMOS a colori retroilluminato SONY Exmor offre prestazioni a basso rumore e un’elevata sensibilità alla luce anche in condizioni di scarsa illuminazione: immagini più nitide, luminose e con colori più saturi
• Interfaccia USB 3.0 per un rapido trasferimento dei dati senza scatti o ritardi
• Il software presenta funzioni per la fotografia, la videoregistrazione, l’editing, la visualizzazione su monitor esterno e la misurazione lineare e angolare
• L’adattatore passo C incluso da 1x con distanza di messa a fuoco regolabile viene utilizzato per montare una fotocamera sul microscopio

Il kit comprende:

• Fotocamera digitale MAGUS CBF70 (fotocamera digitale, cavo USB, dispositivo di archiviazione con driver e software, guida all’utilizzo e certificato di garanzia)
• Testata del microscopio MAGUS Stereo 8TH – parte dell’obiettivo e tubi oculari
• Oculare da 10х/22 mm con estrazione pupillare e regolazione diottrica (2 pz.)
• Supporto per microscopio MAGUS UT2
• Montatura di messa a fuoco MAGUS FM3
• Luce ad anello MAGUS LED RP1 con polarizzatore
• Luce a doppio collo di cigno MAGUS LED DGL2
• Lente ausiliaria MAGUS AL05 0,5х/177 mm
• Adattatore passo C MAGUS ZFA100
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 15x/16 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Oculare 30x/8 mm (2 pz.)
• Lente obiettivo ausiliare 1,5x
• Lente obiettivo ausiliare 2x
• Luce ad anello
• Luce ad anello con cambio di settore
• Fotocamera digitale HDMI
• Monitor LCD
• Adattatore passo C da 0,5x con distanza di messa a fuoco regolabile
• Vetrino di calibrazione
