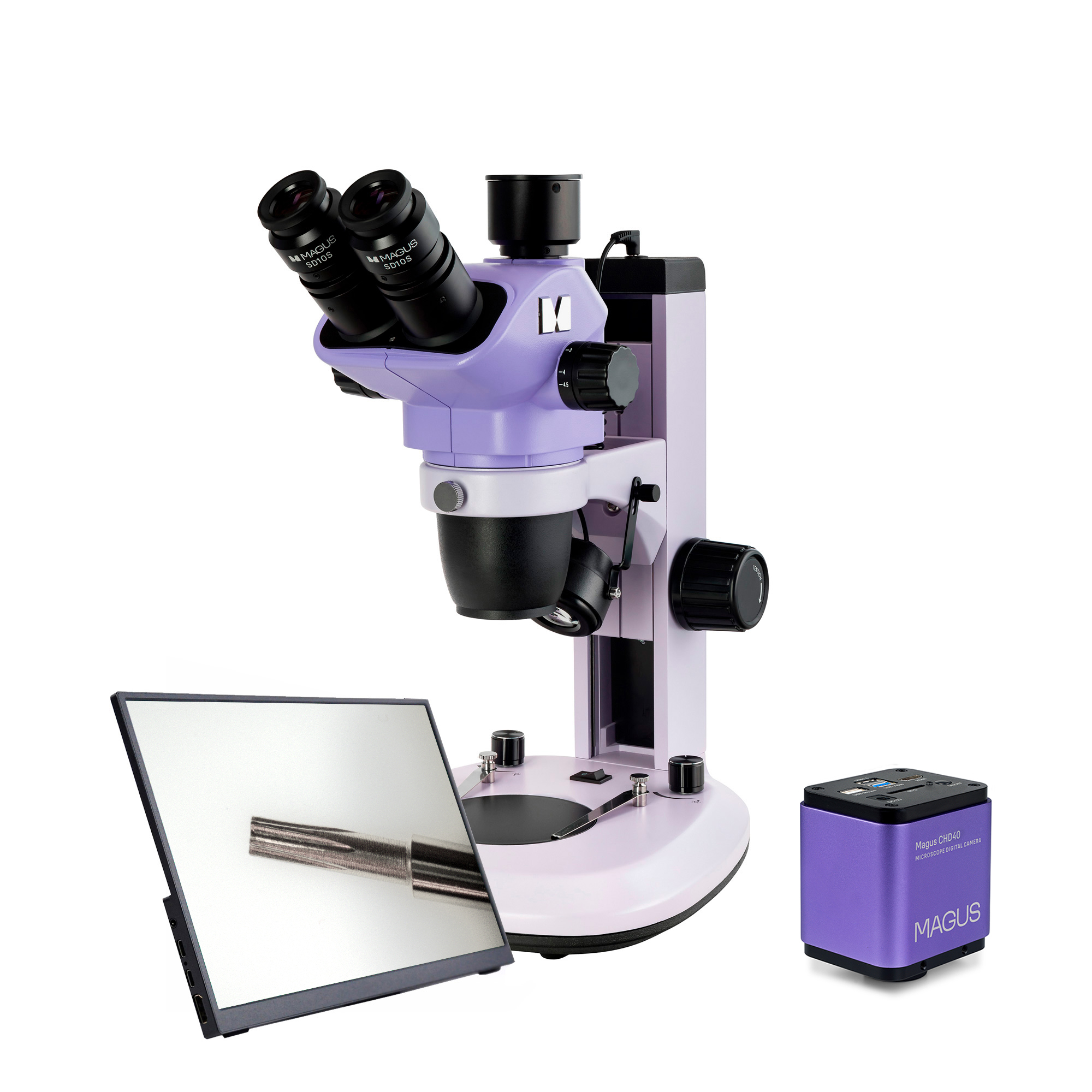

Con fotocamera e monitor. Ingrandimento: 6,7–45х. Schema ottico di tipo Greenough. Testata del microscopio trinoculare, illuminatore LED da 3 W a luce trasmessa e illuminatore LED obliquo da 3 W a luce riflessa

Trinoculare
La testata del microscopio è l’elemento principale dal quale si vede l’oggetto ingrandito
6,7–45 nella configurazione base (*opzionale: 3,4–270)
L’aumento di dimensione dell’oggetto osservato con il microscopio
Per la ricerca applicata
Applicazione e uso del microscopio
Disponibilità

ID prodotto 85280
Marchio MAGUS
Garanzia 5 anni
EAN 5905555024554
Dimensione confezione (LxPxH) 52x37x37 cm
Peso spedizione 10.35 kg
Descrizione

Il microscopio stereoscopico con lo schema ottico Greenough fornisce dettagli accurati della topografia della superficie senza perdita di orientamento spaziale, garantendo così un’ampia profondità di campo durante l’osservazione di oggetti tridimensionali.
Il microscopio cambia l’ingrandimento in modo uniforme con un fattore da 6,7, tra 6,7x e 45x mantenendo una distanza di lavoro pari a 105 mm. È dotato di illuminatori integrati a luce trasmessa e riflessa per lo studio di oggetti trasparenti e opachi. Il microscopio consente l’installazione di accessori per la tecnica in campo oscuro e a luce polarizzata. Il microscopio è dotato di una fotocamera da 8 MP e tre interfacce video: HDMI, USB 3.0 e Wi-Fi. Può essere connesso contemporaneamente a diversi dispositivi: monitor, laptop e computer desktop. Il sensore 1/1,2" con un adattatore 1x visualizza un campo visivo pari a 16,6x9,3 mm sul monitor con l’ingrandimento più basso del microscopio. Il monitor del microscopio digitale ha una risoluzione 4K.

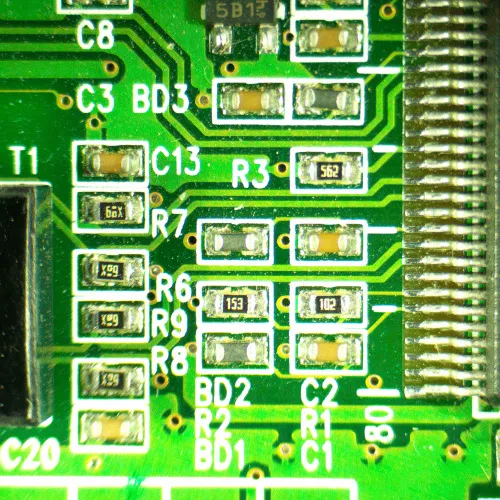

Il microscopio è utilizzato per lavori di restauro, assemblaggio e controllo di qualità, oltre che per attività nel campo della zoologia e botanica.

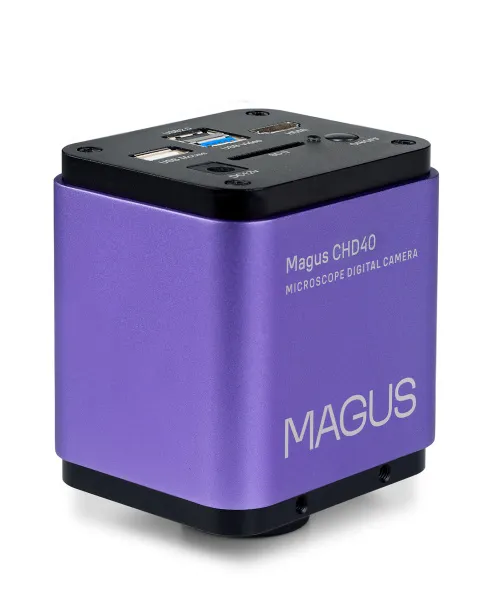

Fotocamera digitale

La fotocamera con un sensore 8 MP produce un’immagine realistica ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la risoluzione dell’immagine è Full HD (1920x1080 px). Tutte le modalità supportano una frequenza fotogrammi di 30 fps, adatta per manipolazioni al microscopio, registrazione di processi che avvengono velocemente e oggetti in movimento.

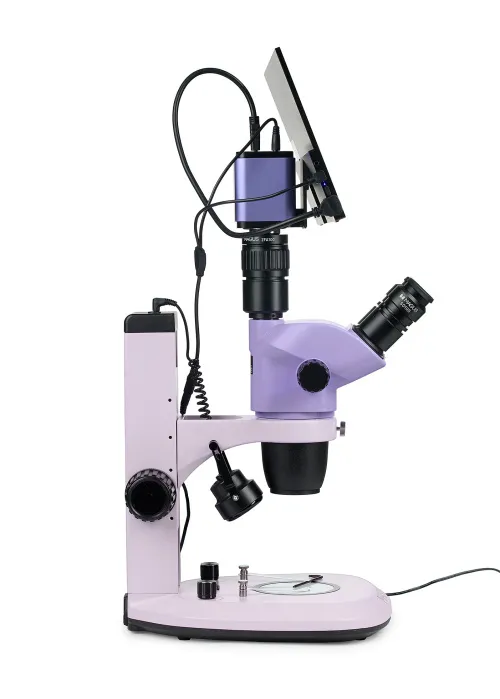

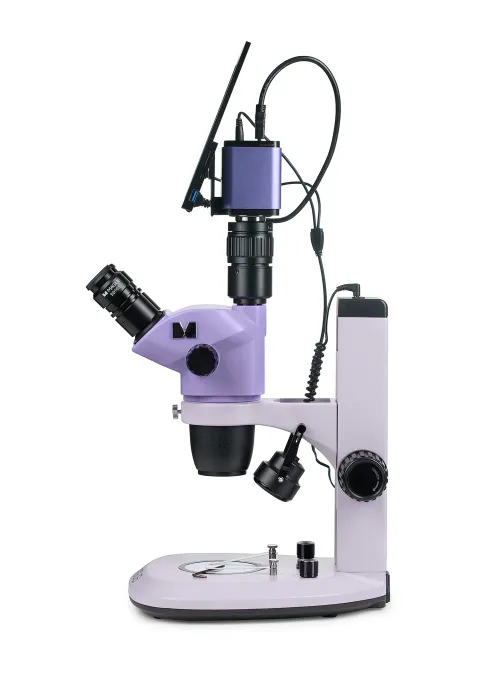

La fotocamera è montata sul tubo trinoculare tramite un adattatore passo C e l’interfaccia HDMI è utilizzata per connetterla direttamente a un TV, monitor o proiettore. Non è necessaria una connessione al computer o un software aggiuntivo in questa modalità. La connessione al computer è tramite Wi-Fi o USB 3.0. Il kit comprende un dispositivo di archiviazione con software.
La fotocamera può essere connessa contemporaneamente a un monitor e un computer e l’immagine verrà visualizzata su tutti i dispositivi connessi.
La fotocamera è adatta per operazioni che utilizzano l’intero intervallo di ingrandimento dell’obiettivo del microscopio, da 0,67x a 4,5x.

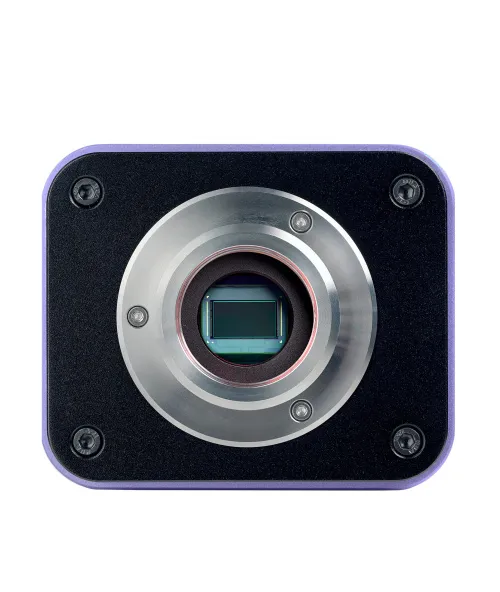

Il sensore ha dimensioni 1/1,2". Un adattatore passo C 1x viene utilizzato per il montaggio della fotocamera sul microscopio. Con tale sensore, l’adattatore 1x mostra un campo visivo il più grande possibile senza distorsioni.

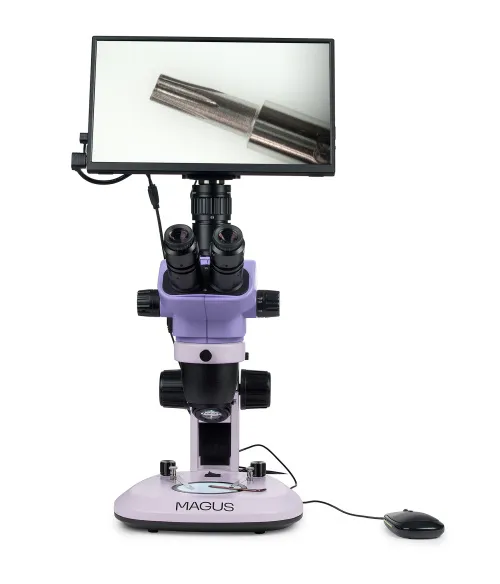

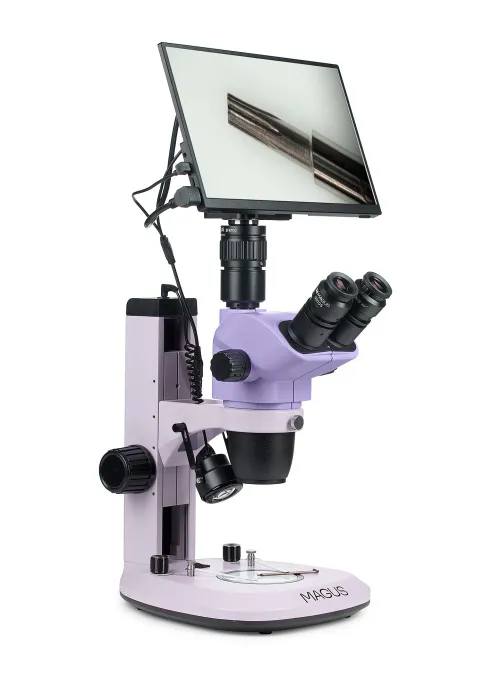

Monitor

Il monitor si collega a una fotocamera montata sul microscopio per visualizzare un’immagine in tempo reale. È compatibile con fotocamere MAGUS HDMI che operano in risoluzione 4K.
Lo schermo è da 13,3 pollici. Il sensore IPS fornisce un’immagine luminosa con ampi angoli di visualizzazione: se si guarda il monitor da un angolo, non vi è distorsione di colore.

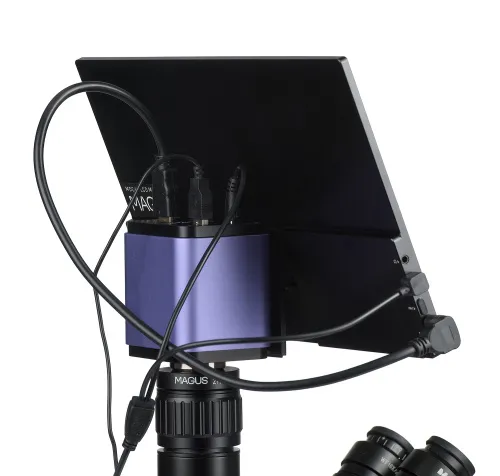

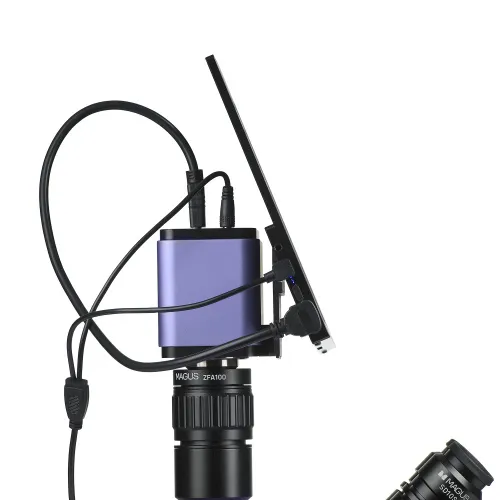

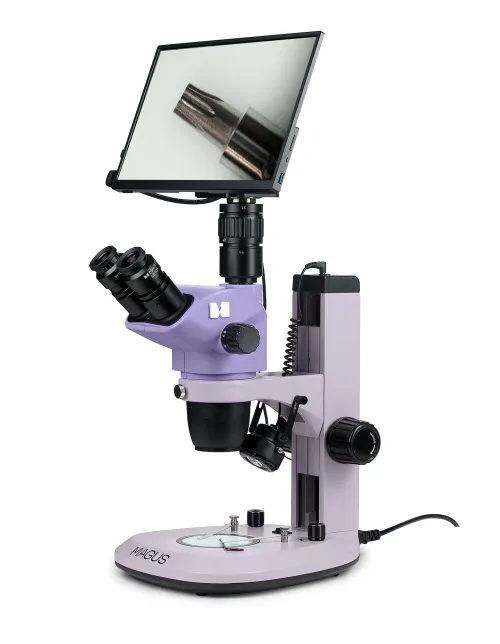

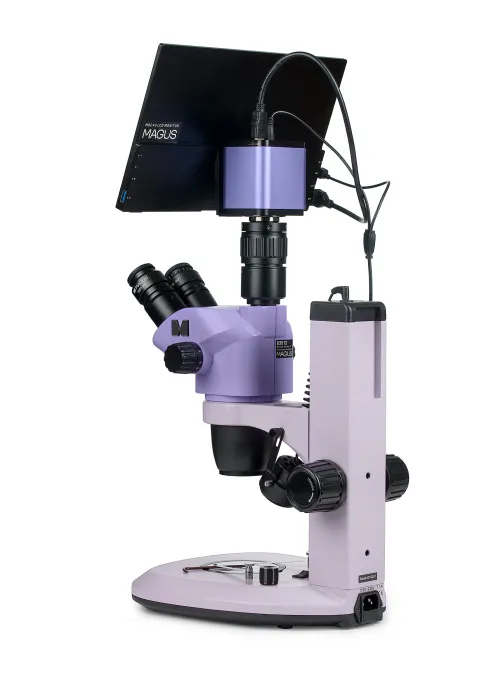

Il monitor è posizionato sul tavolo o attaccato alla fotocamera.

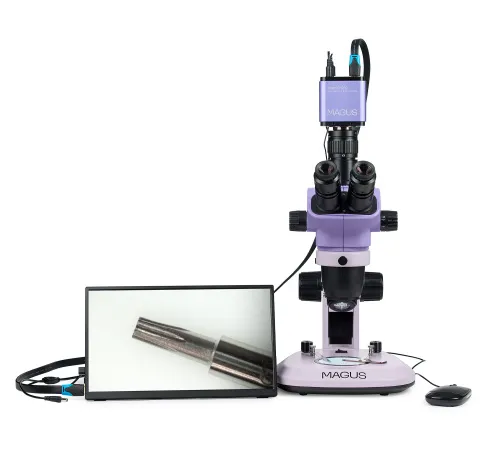

Il microscopio trinoculare con monitor è idoneo per coloro che preferiscono guardare il campione davanti piuttosto che in basso. Questo metodo di osservazione è il più ergonomico poiché riduce l’affaticamento a schiena e collo. Il microscopio con monitor è inoltre adatto agli educatori in ambito scolastico.

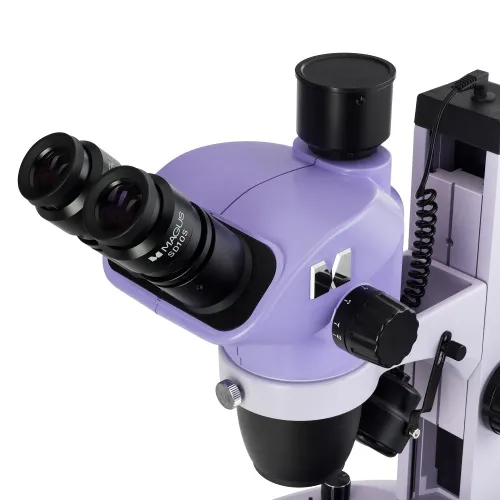

Testata del microscopio

La testata trinoculare ruota di 360° e può essere bloccata nella posizione preferita. Il percorso luminoso non cambia. Lo split ratio è fisso: 80% a un oculare e 20% al tubo trinoculare. L’utente osserva l’immagine contemporaneamente negli oculari e sullo schermo.
La configurazione di base comprende oculari da 10x/22 mm con regolazione diottrica ed estrazione pupillare per lavorare con occhiali.

Obiettivo di zoom

L’obiettivo consente un cambiamento fluido dell’ingrandimento fino a 6,7 volte senza perdita di messa a fuoco e mantenendo un’elevata distanza di lavoro di 105 mm. Il microscopio genera un’immagine tridimensionale dritta (non invertita). Le lenti ausiliari possono modificare l’intervallo di ingrandimento, il campo visivo e la distanza di lavoro del microscopio.

Meccanismo di messa a fuoco

Le manopole per la messa a fuoco grossolana si trovano su entrambi i lati del supporto. La tensione di messa a fuoco grossolana è regolabile.

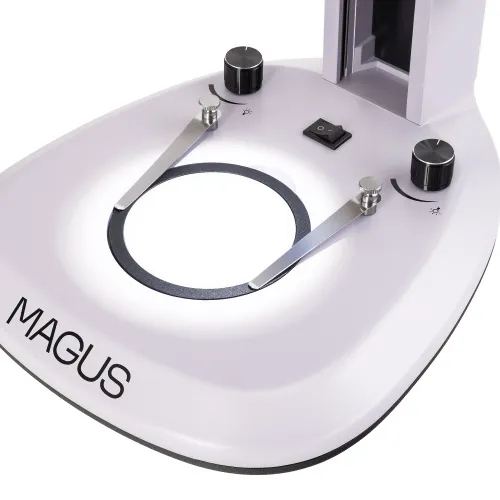

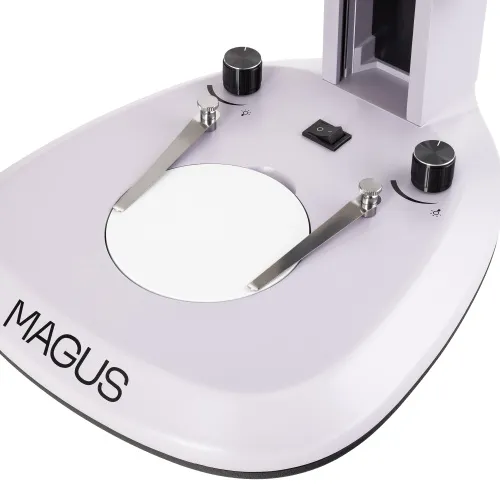

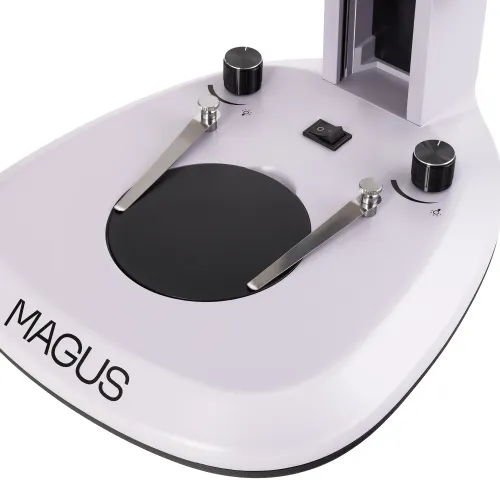

Piastra del tavolino

In base al campione, viene selezionato un vetrino satinato o una piastra bianca e nera. La piastra di vetro satinato garantisce un’illuminazione omogenea e una diffusione ottimale della luce durante l’osservazione di oggetti trasparenti e traslucidi. La piastra bianca e nera viene selezionata per l’osservazione degli oggetti opachi contro uno sfondo di colore contrastante: la parte nera per oggetti di colore chiaro e la parte bianca per oggetti di colore oscuro.

Sorgenti luminose

Il microscopio presenta un illuminatore LED da 3 W a luce trasmessa e un illuminatore LED obliquo da 3 W a luce riflessa. La durata del LED è di 50.000 ore.

Accessori

Il microscopio ha a disposizione un’ampia gamma di accessori.
Oculari e lenti ausiliarie per obiettivi possono estendere l’intervallo di ingrandimento del microscopio.
Fotocamere digitali trasmettono immagini dal microscopio al monitor.
Adattatori passo C connettono una fotocamera a un microscopio. L’ingrandimento dell’adattatore viene selezionato per corrispondere alle dimensioni del sensore della fotocamera.
I vetrini di calibrazione vengono utilizzati per misurare campioni. Il valore della scala sul vetrino di calibrazione dei microscopi stereoscopici è di 0,1 mm.
Un set polarizzatore/analizzatore viene utilizzato per lo studio di campioni anisotropi. Un condensatore di campo oscuro con un porta pietre consente lo studio di pietre preziose e semi-preziose.
Una luce ad anello viene utilizzata per fornire illuminazione priva di ombre nell’area di lavoro in luce riflessa. Una luce ad anello con polarizzatore rimuove il bagliore dall’immagine di superfici di metallo lucidate.
Un tavolino meccanico permette il movimento fluido di campioni, senza scatti, lungo due assi e offre ulteriore comodità all’utente quando vengono utilizzati ingrandimenti superiori a 20x.
Una luce ad anello con controllo settoriale e una luce a collo di cigno vengono utilizzate per la regolazione fine dell’illuminazione dell’area di lavoro. La luce viene irradiata ad un angolo ben preciso creando luci e ombre necessarie per lo studio e mantenendo illuminata una determinata parte del campione.
I supporti universali consentiranno di ampliare l’area di lavoro, fornendo così più libertà nella scelta della posizione della testata del microscopio sopra la postazione di lavoro.

Caratteristiche del microscopio:

  • La lente di zoom consente un cambio di ingrandimento fluido senza perdita di messa a fuoco: Fattore di zoom 6,7:1
  • Testata trinoculare rotabile di 360° con tubo verticale per l’alloggiamento di una fotocamera digitale
  • I vantaggi dello schema ottico Greenough: elevata profondità di campo, visualizzazione 3D ad alta risoluzione, design compatto e prezzo ragionevole
  • LED a luce trasmessa (3 W) e luce riflessa (3 W) con una lunga durata
  • Ampia gamma di accessori compatibili opzionali

Caratteristiche della fotocamera:

  • La fotocamera non necessita di una connessione con computer o dell’installazione di software aggiuntivo tramite HDMI. Si connette al computer tramite Wi-Fi o interfaccia USB 3.0
  • Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
  • 30 fps tramite qualsiasi interfaccia di connessione per le dimostrazioni accademiche, registrazioni video e osservazioni di oggetti in movimento
  • Il sensore CMOS a colori retroilluminato SONY Exmor/Starvis offre prestazioni a basso rumore e un’elevata sensibilità alla luce anche in condizioni di scarsa illuminazione: immagini più nitide, luminose e con colori più saturi
  • Il software prevede funzionalità di cattura fotografie, registrazione video, elaborazione, visualizzazione monitor esterno, funzioni di misurazione lineare e angolare

Caratteristiche monitor:

  • La risoluzione 4K offre immagini realistiche altamente dettagliate e nitide
  • Il sensore IPS produce un’immagine luminosa e dai colori saturi con ampi angoli di visualizzazione orizzontali e verticali
  • È possibile montare il monitor sulla fotocamera o sul tavolino per soddisfare le preferenze dell’utente

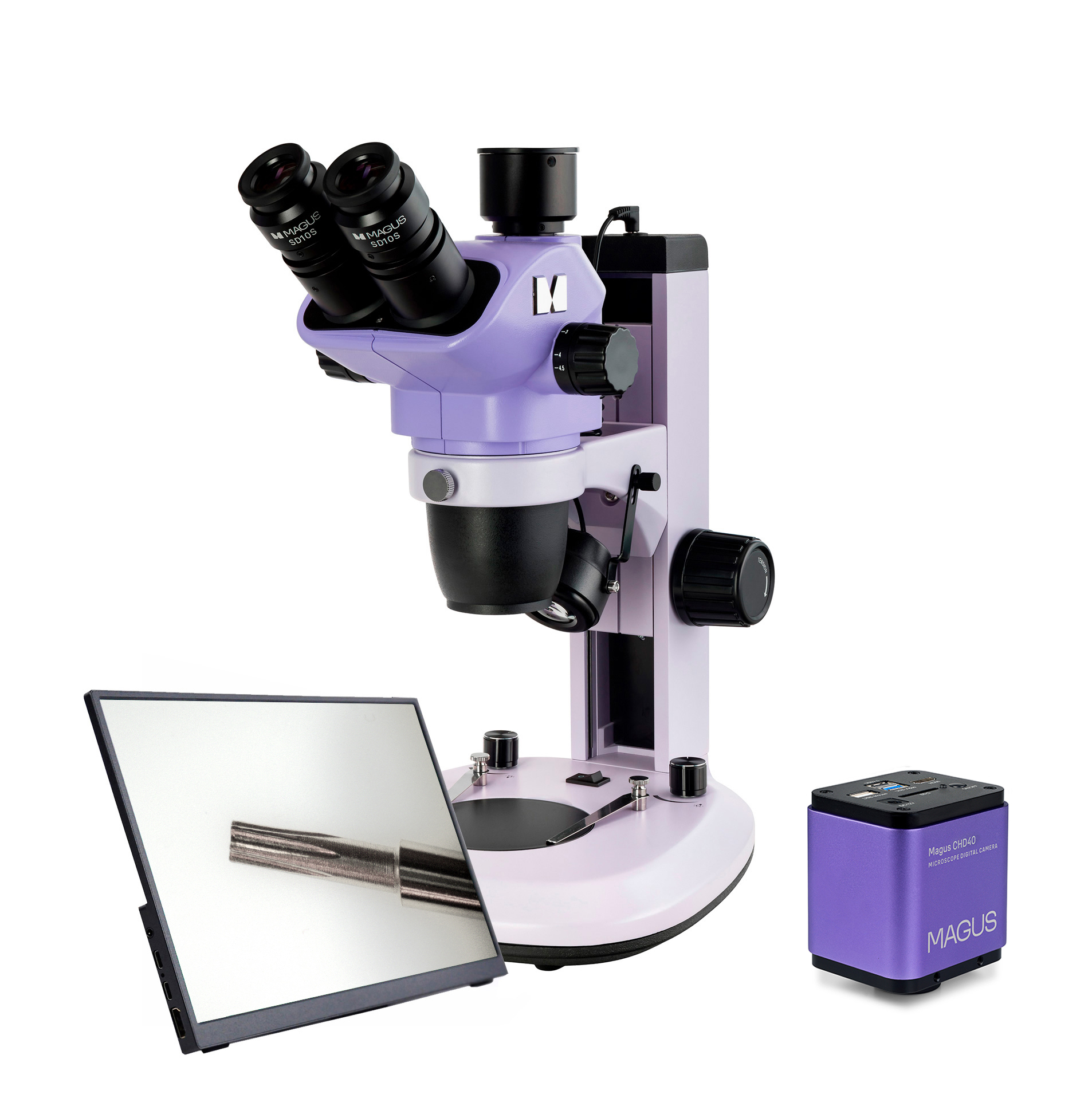

Confezione:

  • Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse USB, scheda di memoria SD da 32 GB, adattatore Wi-Fi USB (2 pz.), adattatore di alimentazione da 12 V/1 A (Euro), dispositivo di archiviazione con driver e software, guida all’utilizzo e certificato di garanzia)
  • Monitor MAGUS MCD40
  • Base con sorgente luminosa integrata a luce trasmessa, alimentazione integrata e supporto con meccanismo di messa a fuoco
  • Testata del microscopio – parte dell’obiettivo e tubi oculari
  • Oculare da 10х/22 mm con estrazione pupillare e regolazione diottrica (2 pz.)

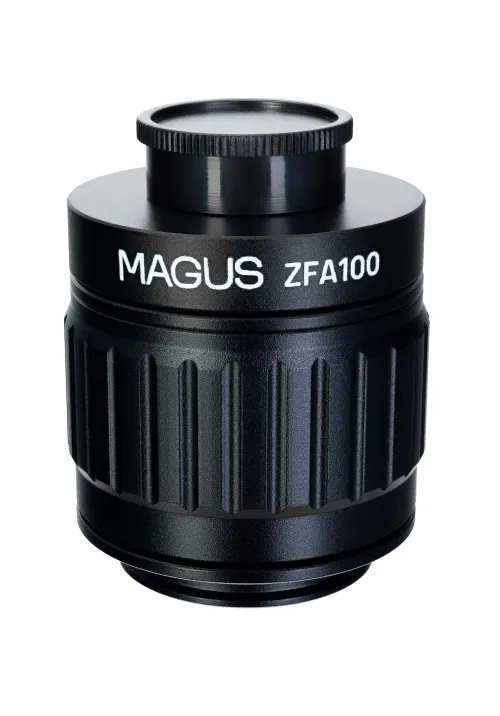

  • Adattatore passo C 1х
  • Piastra bianca e nera
  • Piastra di vetro satinato
  • Illuminatore obliquo a luce riflessa
  • Cavo di alimentazione del microscopio
  • Copertura antipolvere
  • Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

  • Oculare 10x/22 mm con scala graduata
  • Oculare 15х/16 mm (2 pz.)
  • Oculare 20х/12 mm (2 pz.)
  • Oculare 25х/9 mm (2 pz.)
  • Oculare 30х/8 mm (2 pz.)
  • Lenti obiettivo ausiliare da 0,5x
  • Lenti obiettivo ausiliare da 1,5x
  • Lenti obiettivo ausiliare da 2x
  • Adattatore passo C 0,5x
  • Set polarizzatore/analizzatore
  • Condensatore di campo oscuro
  • Luce ad anello
  • Luce ad anello con polarizzatore
  • Luce ad anello con controllo settoriale
  • Luce a doppio collo di cigno
  • Tavolino meccanico
  • Tavolino universale con meccanismo di messa a fuoco
  • Clip gemma
  • Fotocamera digitale
  • Vetrino di calibrazione
Specifiche
ID prodotto 85280
Marchio MAGUS
Garanzia 5 anni
EAN 5905555024554
Dimensione confezione (LxPxH) 52x37x37 cm
Peso spedizione 10.35 kg
Specifiche del microscopio
Tipo stereo/strumentale
Tipo di testata del microscopio trinoculare
Testata girevole a 360°, bloccabile in qualsiasi posizione
Angolo di inclinazione della testata 45°
Ingrandimento, x 6,7–45 nella configurazione base (*opzionale: 3,4–270)
Rapporto di zoom 6,7:1
Adattatore passo C ingrandimento, x 1
Diametro tubo oculare, mm 30
Oculari 10x/22 mm, lunga estrazione pupillare (*opzionale: 10x/22 mm con scala graduata, 15x/16, 20x/12, 25x/9, 30x/8)
Obiettivi 0,67–4,5x (*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 3,4–270x)
Distanza di lavoro, mm 105 ((*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 177, 47, 26)
Distanza interpupillare, mm 54 — 75
Campo visivo, mm 32,8–4,9 (*opzionale: quando si utilizzano oculari aggiuntivi e lenti per obiettivo: 65,7–0,9), con un oculare 10x
Tavolino, mm Ø95
Caratteristiche tavolino piastra bianca/nera, piastra trasparente
Regolazione diottrica dell’oculare, diottrie ±5 su ogni oculare
Fuoco grossolano (106 mm, con regolazione della tensione della messa a fuoco grossolana)
Illuminazione LED
Regolazione della luminosità
Alimentazione rete elettrica CA, 115–230/50/60
Tipo di sorgente luminosa a luce riflessa: illuminatore obliquo – LED da 3 W; a luce trasmessa: LED da 3 W
Range temperature di funzionamento, °C 0...+40
Possibilità di connettere equipaggiamento aggiuntivo strumenti di polarizzazione, condensatore di campo oscuro , obiettivi ausiliari (0,5х, 1,5х, 2х)
Livello utente utenti esperti, professionisti
Livello di difficoltà assemblaggio e installazione complicato
Schema ottico stereomicroscopio Greenough
Applicazione per la ricerca applicata
Posizione illuminazione doppia
Metodo di ricerca campo chiaro
Fotocamera digitale inclusa
Set con astuccio/custodia/borsa copertura anti polvere
Fotocamera digitale
Sensore Sony Exmor/Starvis CMOS
A colori/monocromatico a colori
Megapixel 8
Risoluzione massima, px 3840x2160
Dimensione sensore 1/1,2'' (11,14x6,26 mm)
Dimensione pixel, µm 2.9x2.9

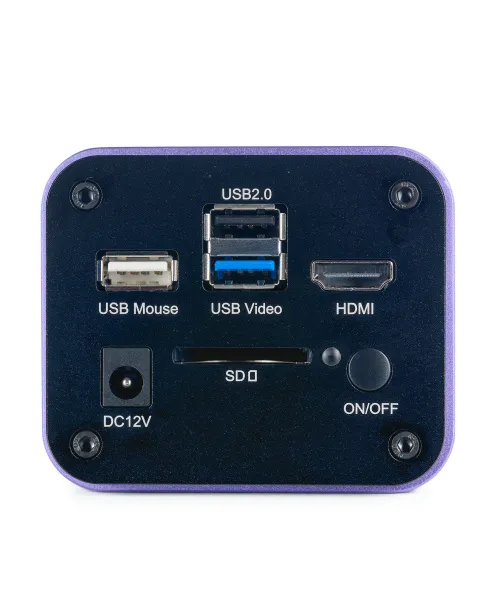

Connettori di interfaccia Wi-Fi, HDMI 1,4, USB 3.0
Scheda di memoria SD fino a 32 GB
Possibilità di connettere equipaggiamento aggiuntivo mouse con USB, chiavetta (USB), adattatore Wi-Fi (USB)
Sensibilità alla luce 1028 mV con 1/30 s
Rapporto segnale/rumore 0,13 mV con 1/30 s
Tempo di esposizione 0,04 ms – 1000 ms
Registrazione video
Frequenza dei fotogrammi, fps@risoluzione 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0)
Luogo di installazione tubo trinoculare, tubo ottico anziché oculare
Formato immagine *.jpg, *.tif
Formato video *.h264/*.h265, *.mp4
Range spettrale, nm 380–650 (filtro IR)
Tipo di otturatore ERS (otturatore elettronico a tendina)
Software HDMI: integrato; USB: MAGUS View
Requisiti di sistema Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, CD-ROM, schermo da 19" o più grande
Tipo di montatura passo C
Corpo robusto alluminio
Alimentazione fotocamera adattatore AC 12 V, 1 A
Specifiche dell’adattatore di alimentazione AC ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A
Range temperature di funzionamento fotocamera, °C -10...+50
Intervallo operativo di umidità, % 30 — 80
Monitor
Tipo di matrice IPS
Diagonale display, pollici 13.3
Risoluzione display, px 3840x2160 (4K)
Formato 16:9
Luminosità, cd/m² 400
Numero di colori visualizzati 16,7 m
Contrasto 1000:1
Angolo di visualizzazione orizzontale/verticale, ° 178/178
Dimensioni dell’area visibile dello schermo (LxA), mm 295x165
Passo dei pixel (LxA), mm 0,154x0,154
Frequenza della sorgente ottica, Hz 60
Retroilluminazione del tipo di matrice LED
Durata retroilluminazione LED, h 50000
Interfaccia HDMI
Range temperature di funzionamento, °C -15...+55
Intervallo operativo di umidità, % 10 — 90
Alimentazione AC 110–220 V, DC 5–12 V/1 A (Tipo C)
Consumo energetico, W 12 (max.)
