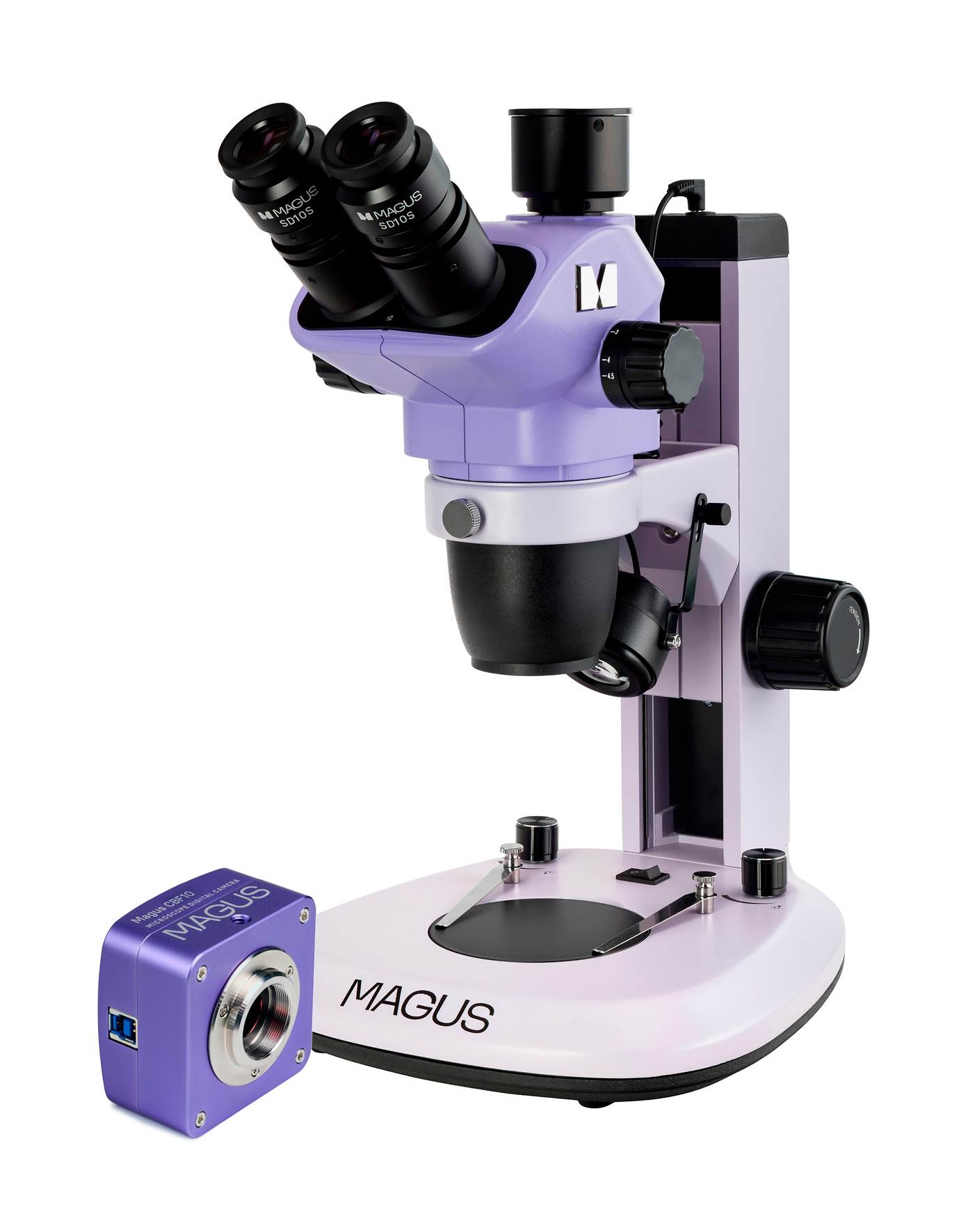

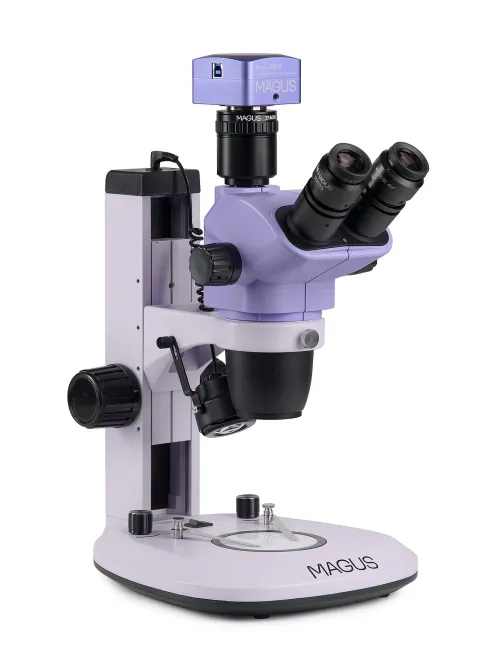

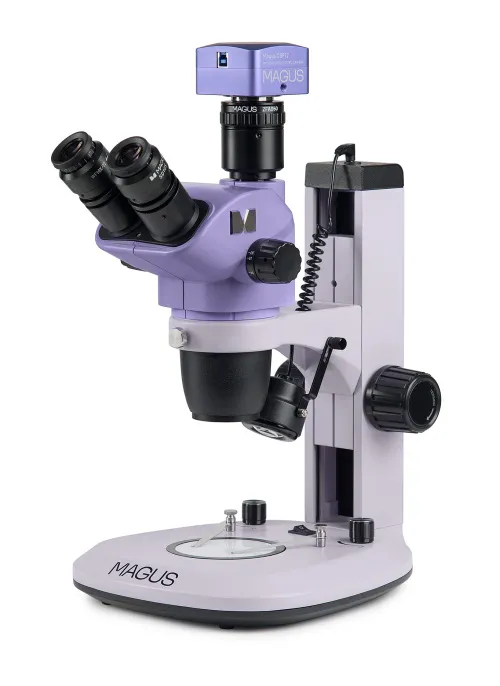

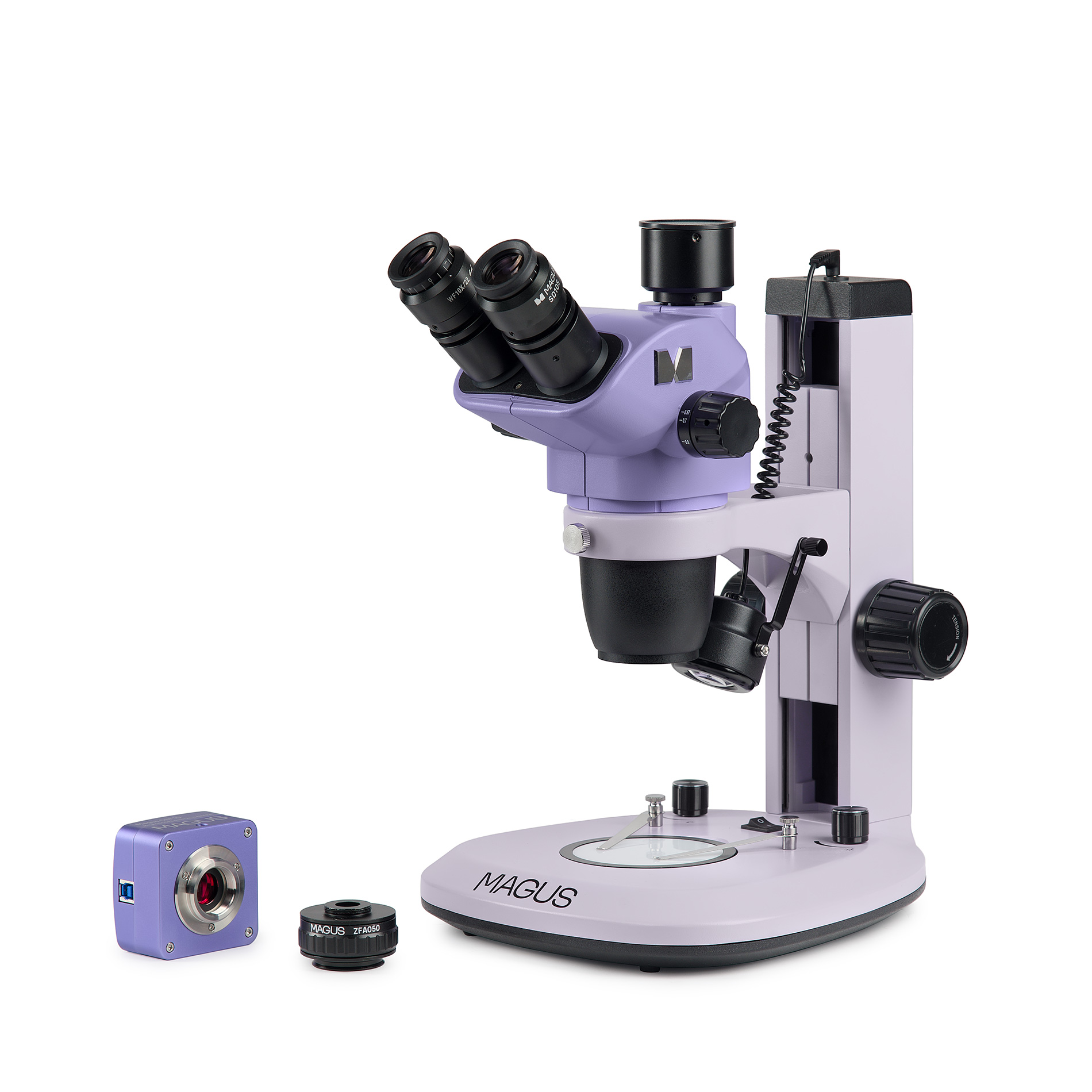

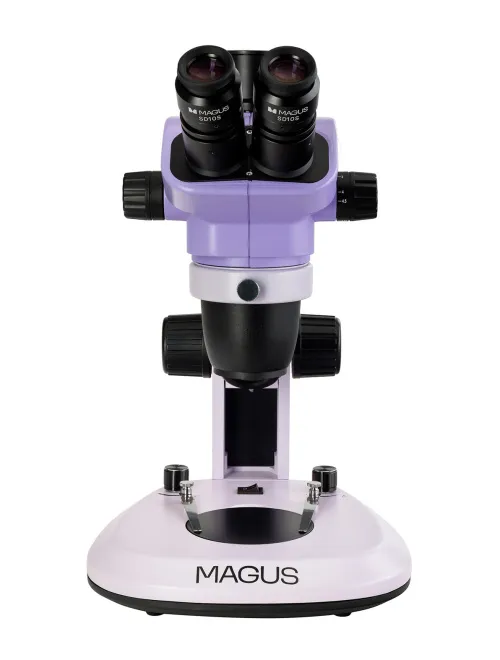

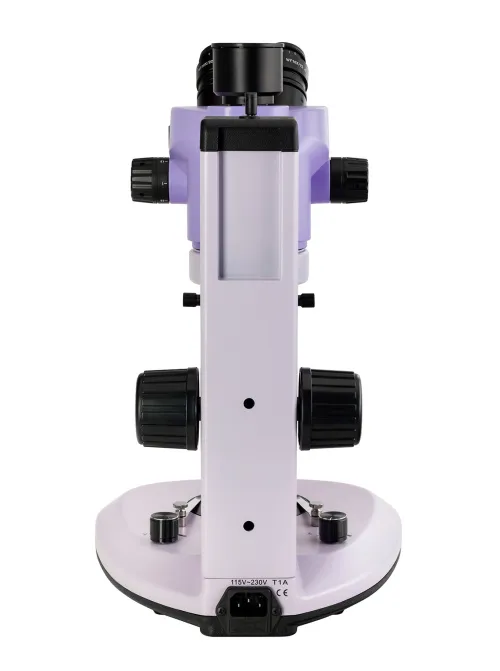

Microscopio stereoscopico digitale MAGUS Stereo D7T BASE

Il microscopio stereoscopico con lo schema ottico Greenough fornisce dettagli accurati della topografia della superficie senza perdita di orientamento spaziale, garantendo così un’ampia profondità di campo durante l’osservazione di oggetti tridimensionali. Il microscopio cambia l’ingrandimento in modo uniforme con un fattore da 6,7, tra 6,7x e 45x mantenendo una distanza di lavoro pari a 105 mm. È dotato di illuminatori integrati a luce trasmessa e riflessa per lo studio di oggetti trasparenti e opachi. Il microscopio consente l’installazione di accessori per la tecnica in campo oscuro e a luce polarizzata.
La fotocamera del microscopio digitale consente la registrazione del processo di osservazione nonché dei risultati intermedi e finali. Il sensore 18 MP offre la necessaria risoluzione sul microscopio stereoscopico. Il sensore 1/2,3" con un adattatore 0,5x visualizzerà un campo visivo pari a 18,3х13,7 mm sullo schermo del computer con l’ingrandimento più basso del microscopio.
Il microscopio è utilizzato per lavori di restauro, assemblaggio e controllo di qualità, oltre che per attività nel campo della zoologia e botanica.

Fotocamera digitale

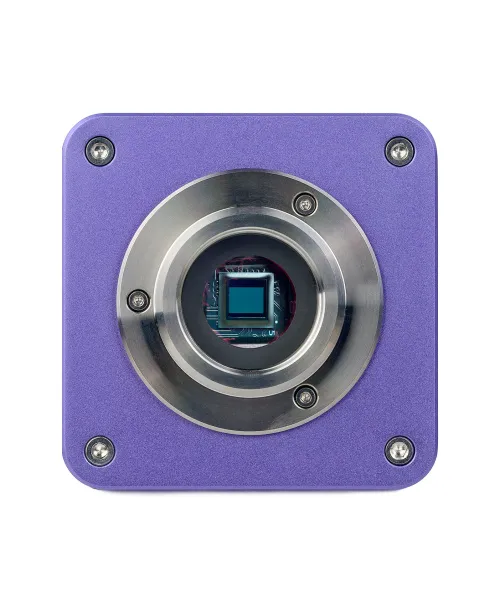

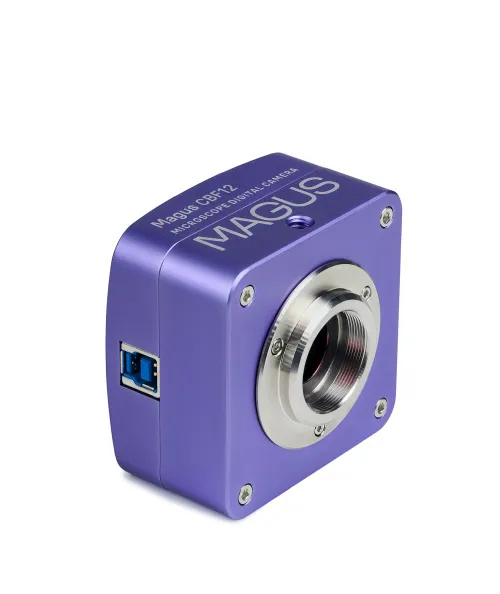

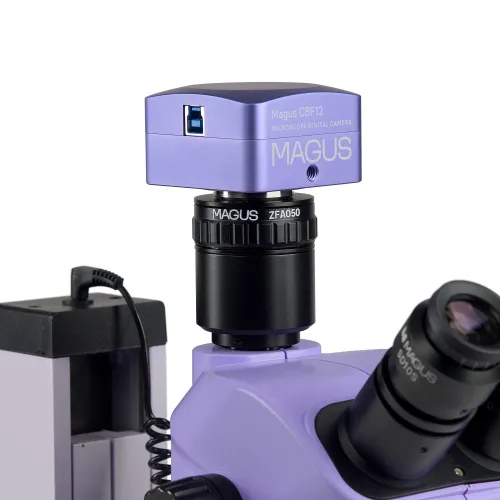

La fotocamera digitale MAGUS CBF12 è progettata per lavorare insieme a un microscopio: fotografare, registrare video e visualizzare immagini su uno schermo esterno. Le sue caratteristiche sono più idonee per lavori in campo chiaro su obiettivi per microscopi a campo piatto 4x e 10x e stereomicroscopi. La fotocamera MAGUS CBF12 è dotata di un sensore Aptina CMOS con una sensibilità alla luce di 8.4 ke−/lux.sec. È possibile ottenere il massimo campo visivo senza distorsioni utilizzando un adattatore con ingrandimento 0,5x. Il sensore da 20 MP permette di ottenere un’immagine realistica e altamente dettagliata con una risoluzione di 5120x3840 px. In questa modalità, il video viene catturato a 20 fps. È possibile aumentare la frequenza dei fotogrammi e, di conseguenza, migliorare la fluidità del video riducendo la risoluzione. Opzione disponibile: 2560x1920 px (45 fps). In una qualsiasi delle modalità selezionate, è conveniente regolare la messa a fuoco del microscopio. La modalità con frequenze dei fotogrammi aumentate è adatta per lo studio di oggetti in movimento e processi rapidi, nonché per presentazioni e dimostrazioni.

Testata del microscopio

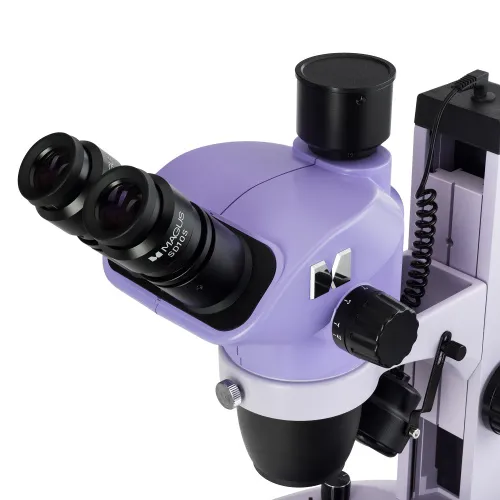

La testata trinoculare ruota di 360° e può essere bloccata nella posizione preferita. La fotocamera digitale è montata sul tubo trinoculare per mezzo di un adattatore passo C.
Il percorso luminoso non cambia. Lo split ratio è fisso: 80% a un oculare e 20% al tubo trinoculare. L’utente osserva l’immagine negli oculari e sullo schermo contemporaneamente.
La configurazione di base comprende oculari da 10x/22 mm con regolazione diottrica ed estrazione pupillare per lavorare con occhiali.

Obiettivo di zoom

L’obiettivo consente un cambiamento fluido dell’ingrandimento fino a 6,7 volte senza perdita di messa a fuoco e mantenendo un’elevata distanza di lavoro di 105 mm. Il microscopio genera un’immagine tridimensionale dritta (non invertita). Le lenti ausiliari possono modificare l’intervallo di ingrandimento, il campo visivo e la distanza di lavoro del microscopio.

Meccanismo di messa a fuoco

Le manopole per la messa a fuoco grossolana si trovano su entrambi i lati del supporto. La tensione di messa a fuoco grossolana è regolabile.

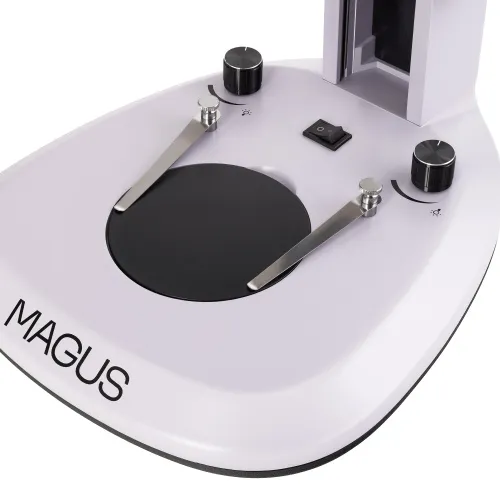

Piastra del tavolino

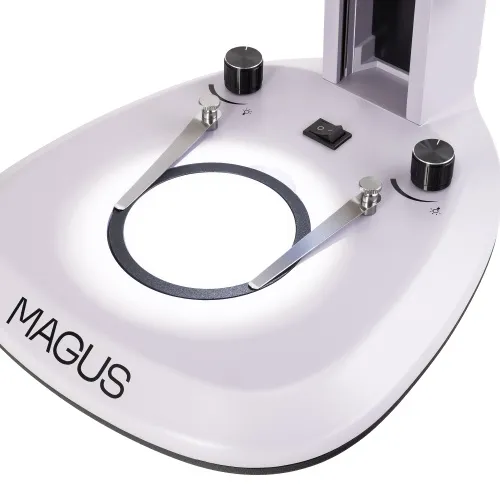

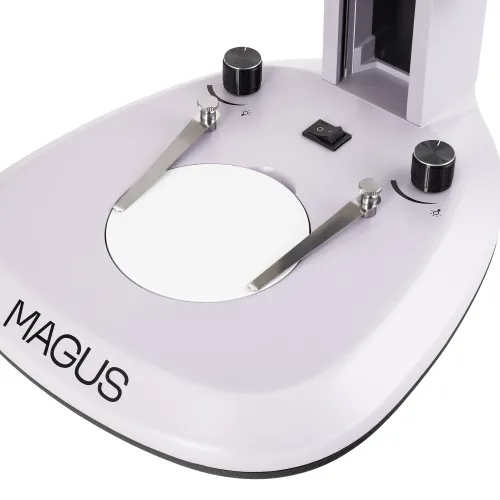

In base al campione, viene selezionato un vetrino satinato o una piastra bianca e nera. La piastra di vetro satinato garantisce un’illuminazione omogenea e una diffusione ottimale della luce durante l’osservazione di oggetti trasparenti e traslucidi. La piastra bianca e nera viene selezionata per l’osservazione degli oggetti opachi contro uno sfondo di colore contrastante: la parte nera per oggetti di colore chiaro e la parte bianca per oggetti di colore oscuro.

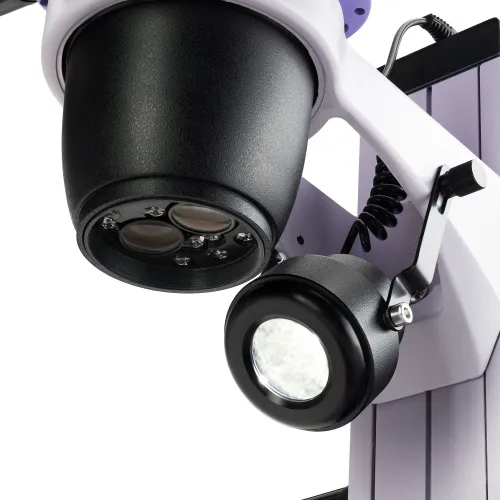

Sorgenti luminose

Il microscopio presenta un illuminatore LED da 3 W a luce trasmessa e un illuminatore LED obliquo da 3 W a luce riflessa. La durata del LED è di 50.000 ore.

Accessori

Il microscopio ha a disposizione un’ampia gamma di accessori. Oculari e lenti ausiliarie per obiettivi possono estendere l’intervallo di ingrandimento del microscopio.
Fotocamere digitali trasmettono immagini dal microscopio al monitor. Adattatori passo C connettono una fotocamera a un microscopio. L’ingrandimento dell’adattatore viene selezionato per corrispondere alle dimensioni del sensore della fotocamera.
I vetrini di calibrazione vengono utilizzati per misurare campioni. Il valore della scala sul vetrino di calibrazione dei microscopi stereoscopici è di 0,1 mm.
Un set polarizzatore/analizzatore viene utilizzato per lo studio di campioni anisotropi.
Un condensatore di campo oscuro con un porta pietre consente lo studio di pietre preziose e semi-preziose.
Una luce ad anello viene utilizzata per fornire illuminazione priva di ombre nell’area di lavoro in luce riflessa.
Una luce ad anello con polarizzatore rimuove il bagliore dall’immagine di superfici di metallo lucidate.
Un tavolino meccanico permette il movimento fluido di campioni, senza scatti, lungo due assi e offre ulteriore comodità all’utente quando vengono utilizzati ingrandimenti superiori a 20x.
Una luce ad anello con controllo settoriale e una luce a collo di cigno vengono utilizzate per la regolazione fine dell’illuminazione dell’area di lavoro. La luce viene irradiata ad un angolo ben preciso creando luci e ombre necessarie per lo studio e mantenendo illuminata una determinata parte del campione.
I supporti universali consentiranno di ampliare l’area di lavoro, fornendo così più libertà nella scelta della posizione della testata del microscopio sopra la postazione di lavoro.

Caratteristiche del microscopio:

• La lente di zoom consente un cambio di ingrandimento fluido senza perdita di messa a fuoco: Fattore di zoom 6,7:1
• Testata trinoculare rotabile di 360° con tubo verticale per l’alloggiamento di una fotocamera digitale
• I vantaggi dello schema ottico Greenough: elevata profondità di campo, visualizzazione 3D ad alta risoluzione, design compatto e prezzo ragionevole
• LED a luce trasmessa (3 W) e luce riflessa (3 W) con una lunga durata
• Ampia gamma di accessori compatibili opzionali

Caratteristiche della fotocamera:

• Sensore Aptina CMOS con elevata sensibilità alla luce
• Risoluzione del sensore da 20 MP: immagini altamente dettagliate su obiettivi a basso ingrandimento
• Frequenza dei fotogrammi sufficiente per la regolazione della messa a fuoco: 20 fps con una risoluzione di 5120x3840 px
• Semplificazione delle dimostrazioni in classe e dell’osservazione di oggetti in movimento, il tutto grazie all’aumento della frequenza dei fotogrammi diminuendo al contempo la risoluzione; il movimento del campione è visibile senza scatti
• USB 3.0 fornisce velocità di trasferimento dati 10 volte più veloci rispetto a USB 2.0
• Software per creare foto e video nonché visualizzarli e modificarli in tempo reale
• Misurazioni lineari e angolari

Confezione:

• Fotocamera digitale MAGUS CBF12 (fotocamera digitale, cavo USB, chiavetta USB per l’installazione con driver e software, guida all’utilizzo e certificato di garanzia)
• Base con sorgente luminosa integrata a luce trasmessa, alimentazione integrata e supporto con meccanismo di messa a fuoco
• Testata del microscopio – parte dell’obiettivo e tubi oculari
• Oculare da 10х/22 mm con estrazione pupillare e regolazione diottrica (2 pz.)
• Adattatore passo C 0,5x
• Piastra bianca e nera
• Piastra di vetro satinato
• Illuminatore obliquo a luce riflessa
• Cavo di alimentazione del microscopio
• Copertura antipolvere
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 15х/16 mm (2 pz.)
• Oculare 20х/12 mm (2 pz.)
• Oculare 25х/9 mm (2 pz.)
• Oculare 30х/8 mm (2 pz.)
• Lenti obiettivo ausiliare da 0,5x
• Lenti obiettivo ausiliare da 1,5x
• Lenti obiettivo ausiliare da 2x
• Adattatore passo C 1х
• Set polarizzatore/analizzatore
• Condensatore di campo oscuro
• Luce ad anello
• Luce ad anello con polarizzatore
• Luce ad anello con controllo settoriale
• Luce a doppio collo di cigno
• Tavolino meccanico
• Tavolino universale con meccanismo di messa a fuoco
• Clip gemma
• Fotocamera digitale
• Vetrino di calibrazione
