Microscopio polarizzatore MAGUS Pol 800
Ingrandimento: 40–600x. Testata trinoculare, obiettivi planacromatici. Illuminazione a luce trasmessa, sorgente luminosa con lampada alogena da 30 W, illuminazione Köhler. Lenti Bertrand e compensatori
ID prodotto | 82911 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018508 |
Dimensione confezione (LxPxH) | 43x27x63 cm |
Peso spedizione | 14.5 kg |

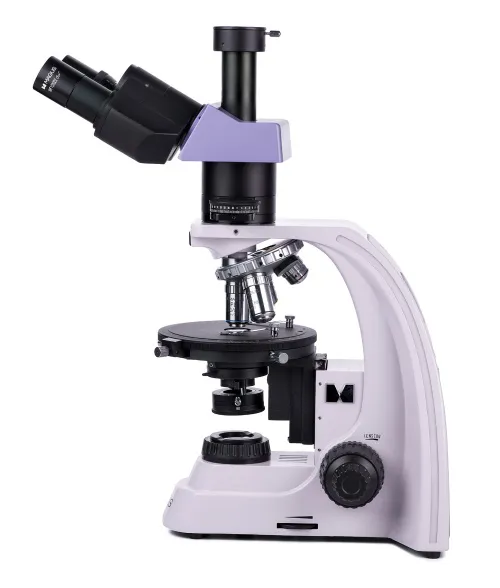

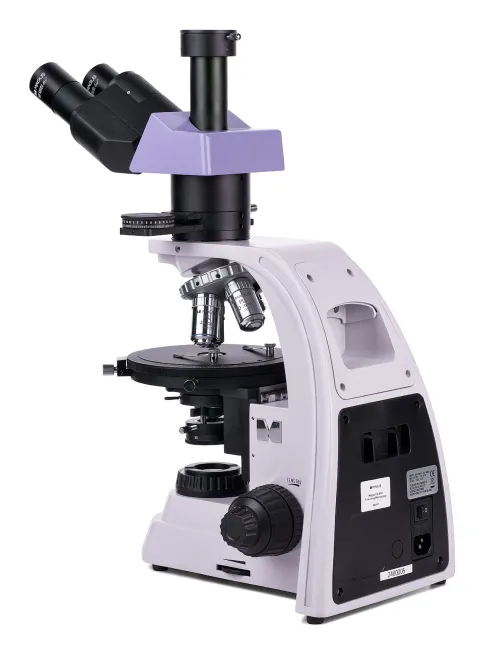

Il microscopio polarizzatore MAGUS Pol 800 viene utilizzato per studiare oggetti anisotropi in luce trasmessa polarizzata e ordinaria. Gli oggetti di studio possono essere biologici, geologici o polimerici. L’ottica del microscopio è priva di tensione, ovvero non crea rifrazioni parassite. Forma un’immagine chiara, ad alto contrasto e autentica. La funzionalità del microscopio è utile in vari campi della scienza: medicina, medicina legale, mineralogia, petrografia, cristallografia, ecc.
Ottiche

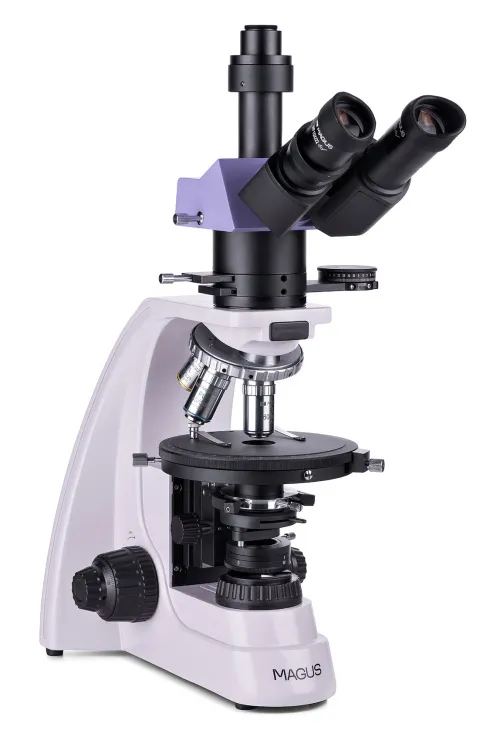

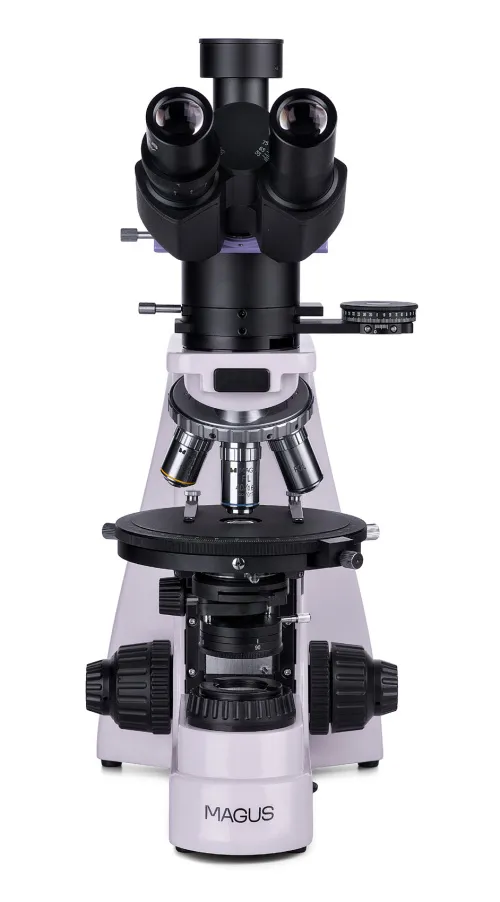

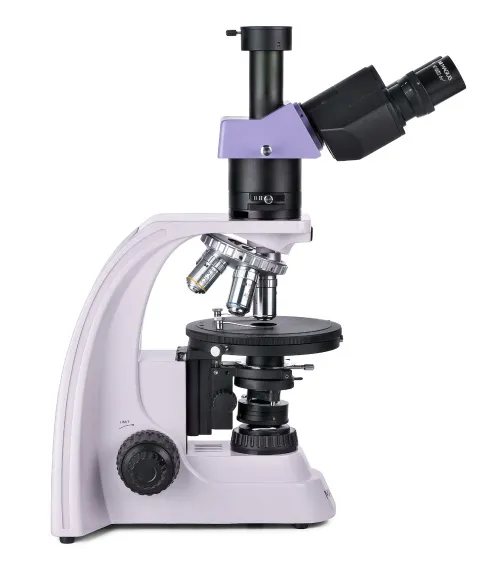

La testata trinoculare è dotata di un tubo trinoculare per il montaggio di una fotocamera digitale (fotocamera non inclusa). Utilizzando l’interruttore sul corpo, la luce viene diretta completamente sui tubi dell’oculare o sulla fotocamera digitale. L’angolo di 30° dei tubi per oculari è comodo per osservazioni a lungo termine e non causa tensione ai muscoli del collo. Il tubo sinistro ha un anello di regolazione diottrica in cui ruota e adatta l’ottica del microscopio alla visione unica dell’utente.

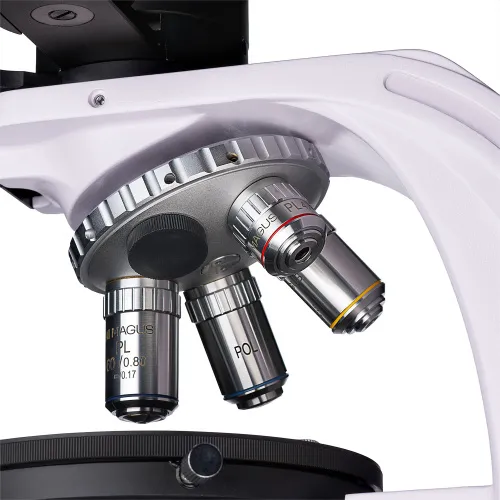

Il revolver portaobiettivi è progettato per l’installazione simultanea di cinque obiettivi, di cui quattro già inclusi nella confezione. Un obiettivo aggiuntivo della gamma di accessori MAGUS è acquistabile separatamente. Tutti gli obiettivi sono progettati per funzionare con vetrini coprioggetti di 0,17 mm di spessore. Grazie al design del revolver “lontano dall’osservatore”, l’obiettivo inserito nel percorso ottico è chiaramente visibile durante il lavoro, il che rende più comodo il lavoro del ricercatore. Le scanalature del portaobiettivo del revolver sono centrate.
Illuminazione

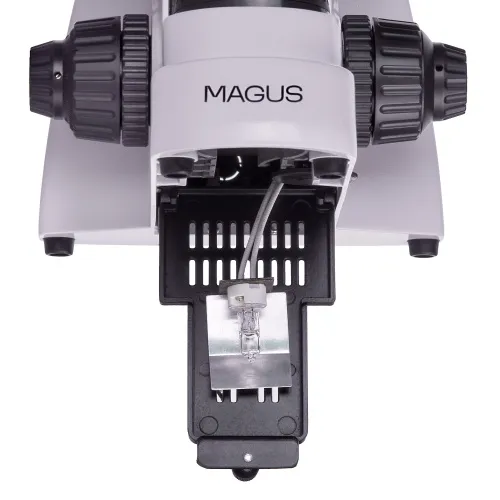

La fonte di illuminazione si trova sotto il tavolino dell’oggetto, ovvero le osservazioni vengono effettuate in luce trasmessa. La lampada alogena da 30 W produce un’illuminazione brillante e gradevole per gli occhi, adatta per l’uso su tutti gli obiettivi. La regolazione dell’illuminazione utilizzando il metodo Köhler consente di ottenere un contrasto più elevato e una migliore qualità dell’immagine.

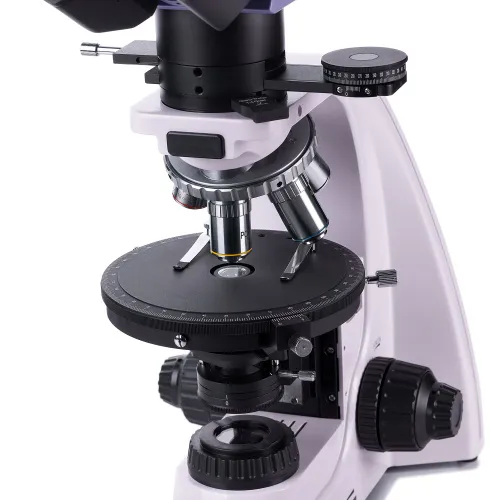

Il microscopio è dotato di polarizzatore e analizzatore. Per lavorare in luce polarizzata, l’analizzatore viene introdotto nel percorso ottico e l’angolo di polarizzazione viene modificato ruotando il polarizzatore e l’analizzatore l’uno rispetto all’altro. Il microscopio ha anche un tubo intermedio che sostiene una lente Bertrand e ha un alloggiamento per compensatori. I compensatori migliorano il contrasto dei campioni con bassa birifrangenza e la lente Bertrand è progettata per studi conoscopici.
Tavolino e meccanismo di messa a fuoco

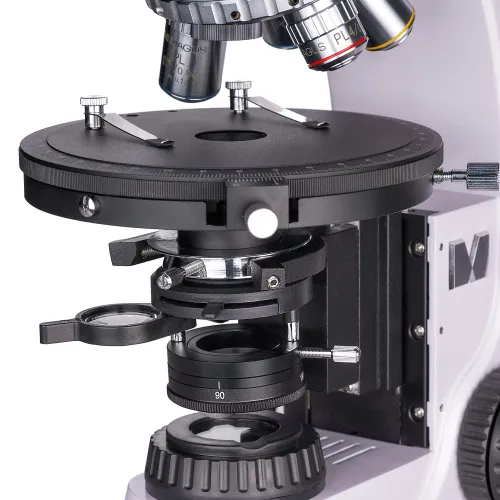

Il tavolino del microscopio ruota e ciò permette di modificare rapidamente la rifrazione della luce da parte del campione quando si lavora in luce polarizzata. Il tavolino è centrato rispetto all’asse ottico del microscopio, ha una gradazione dell’angolo di rotazione e una scala che permette di determinare l’angolo con una precisione di 0,1°.

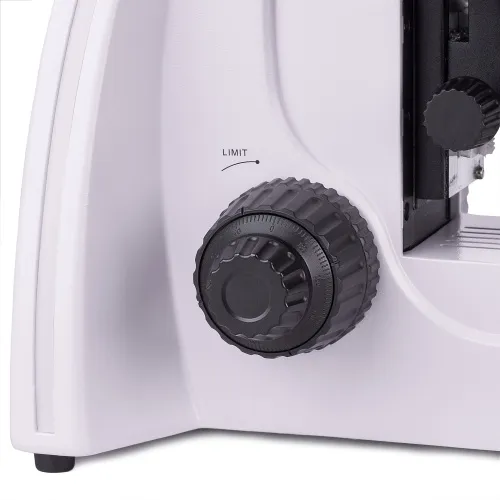

Il meccanismo di messa a fuoco fornisce una regolazione grossolana e fine della nitidezza. Per la messa a fuoco grossolana è disponibile un blocco di messa a fuoco grossolana ed è anche possibile regolare la tensione grossolana per un controllo più confortevole.
Accessori
Per il microscopio sono disponibili oculari, obiettivi, fotocamere digitali e vetrini di calibrazione opzionali. Ampliano le capacità del microscopio di svolgere i compiti dei ricercatori.
Caratteristiche chiave:
- Osservazioni in luce trasmessa in campo chiaro e con i metodi di polarizzazione
- La fonte di illuminazione è una lampada alogena da 30 W con uno spettro di luce “calda” che è confortevole per gli occhi
- La polarizzazione è ottenuta mediante un analizzatore e un polarizzatore rotanti; el tubo intermedio ha una lente Bertrand e un alloggiamento per compensatori
- È possibile regolare l’illuminazione secondo il metodo Köhler, che migliora la leggibilità dell’immagine
- Il tubo trinoculare consente l’installazione di una fotocamera digitale
- Gli obiettivi planacromatici all’infinito sono privi di tensione; le scanalature del revolver portaobiettivi sono centrate
- Tavolino rotante, messa a fuoco grossolana e fine
- Compatibile con accessori aggiuntivi: oculari, obiettivi, ecc.

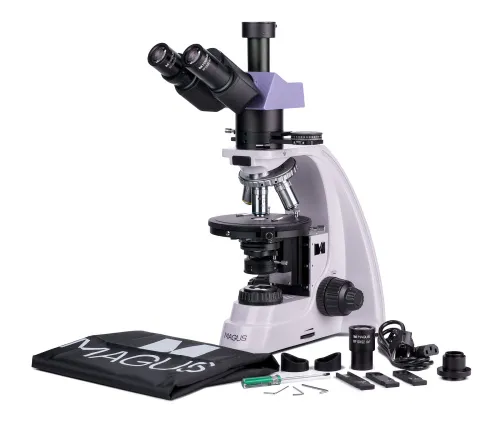

La confezione contiene:
- Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi
- Testata trinoculare
- Tubo intermedio con lenti Bertrand, un analizzatore e un alloggiamento per compensatore

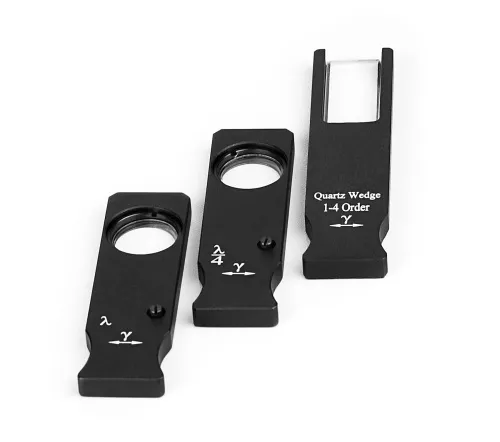

- Compensatori: compensatore λ, compensatore λ/4, cuneo di quarzo
- Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 21 mm
- Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 5,0 mm
- Obiettivo planacromatico all’infinito: PL 40x/0,65 (con meccanismo a molla) WD 0,66 mm
- Obiettivo planacromatico all’infinito: PL 60x/0,80 (con meccanismo a molla) WD 0,46 mm
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Oculare 10x/22 mm con scala graduata. Valore scala: 0,1 mm
- Adattatore C-mount 1x
- Chiave a brugola
- Cavo di alimentazione
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con mirino
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito: PL 5x/0,12 WD 26,1 mm
- Obiettivo planacromatico all’infinito: PL 20x/0,4 WD 8,8 mm
- Obiettivo planacromatico all’infinito, fluorescente: PL 100x/1,25 (con meccanismo a molla, a olio) WD 0,36 mm
- Obiettivo planacromatico all’infinito, fluorescente: PL 100x/0,8 (con meccanismo a molla, a secco) WD 2,02 mm
- Tavolino meccanico
- Fotocamera digitale
- Vetrino di calibrazione
ID prodotto | 82911 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018508 |
Dimensione confezione (LxPxH) | 43x27x63 cm |
Peso spedizione | 14.5 kg |
Tipo | biologico, luce/ottico |
Testata | trinoculare |
Tubo verticale | Siedentopf |
Angolo di inclinazione della testata | 30° |
Ingrandimento, x | 40–600 nella configurazione base (*opzionale: 40– 1000/1250/1500/2000/2500) |
Diametro tubo oculare, mm | 30 |
Oculari | 10х/22 mm, estrazione pupillare: 10 mm; 10х/22 mm con scala graduata (*opzionale: 10x/22 mm con mirino, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Obiettivi | planacromatici all’infinito, non deformanti: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opzionale: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (a olio); PL 100x/0,8 (a secco)); altezza parfocale di 45 mm, progettato per l’utilizzo con vetrini coprioggetti spessi 0,17 mm |
Revolver portaobiettivi | per 5 obiettivi, di centraggio |
Distanza di lavoro, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (a olio)); 2,02 (100x (a secco)) |
Distanza interpupillare, mm | 48 — 75 |
Tavolino, mm | Ø150 |
Caratteristiche tavolino | girevole di 360°, di centraggio, gradazione pari a 1° dell’angolo di rotazione; una scala vernier per la misurazione di angoli con un’accuratezza di 0,1° |
Regolazione diottrica dell’oculare, diottrie | ±5 (sul barilotto sinistro) |
Condensatore | condensatore Abbe NA 1,25 con un diaframma di apertura regolabile e lenti girevoli |
Diaframma | diaframma di apertura regolabile, diaframma di campo con iride regolabile |
Fuoco | coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm) |
Illuminazione | alogena |
Regolazione della luminosità | ✓ |
Alimentazione | 220±22 V, 50 Hz, rete AC |
Tipo di sorgente luminosa | lampada alogena: 12V/30W |
Range temperature di funzionamento, °C | 5...+35 |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Polarizzatore | con 0°, 90°, 180°, 270° contrassegnati sulla scala; rotabile a 360° |
Tubo intermedio | analizzatore integrato rotabile da 0–360°; una scala vernier per la misurazione di angoli con un’accuratezza di 0,1°; lenti Bertrand; alloggiamenti per l’installazione di compensatori |
Compensatore | compensatore λ; compensatore λ/4; cuneo di quarzo |
Applicazione | laboratorio/medicale |
Posizione illuminazione | inferiore |
Metodo di ricerca | campo chiaro, luce polarizzata |
Set con astuccio/custodia/borsa | copertura anti polvere |
