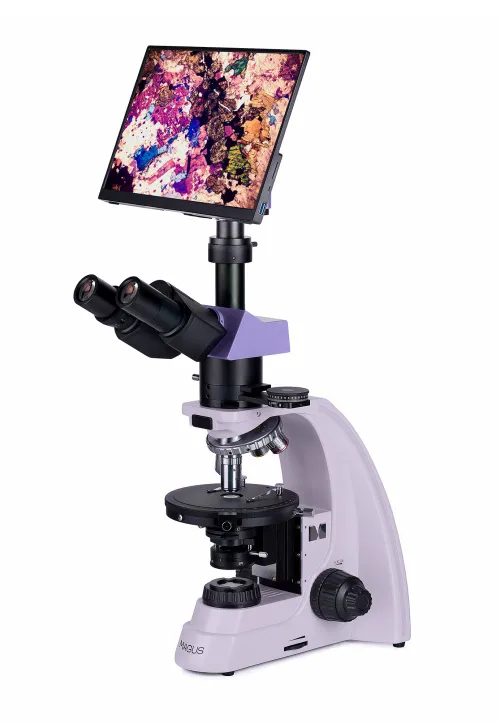

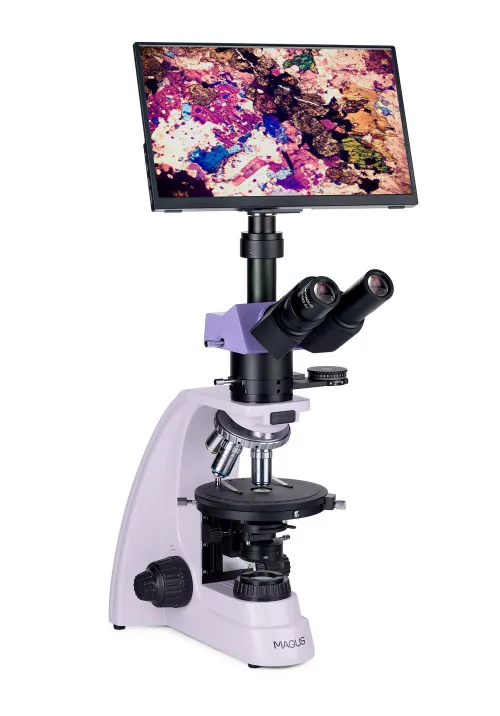

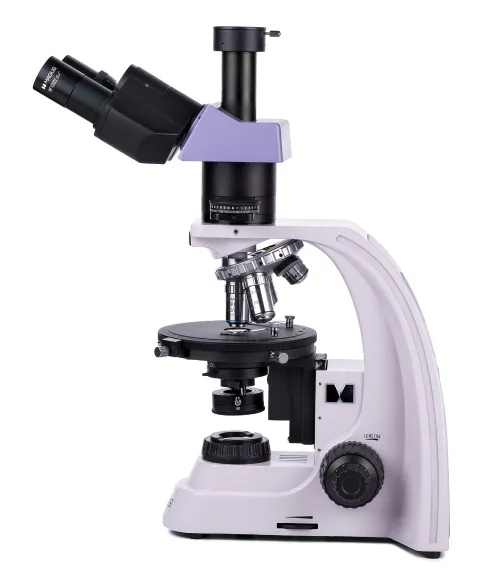

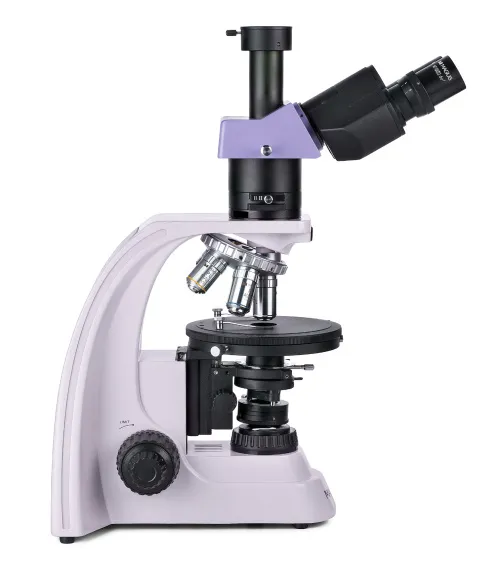

Microscopio polarizzatore digitale MAGUS Pol D800 LCD

Il microscopio polarizzatore MAGUS Pol 800 viene utilizzato per studiare oggetti anisotropi in luce trasmessa polarizzata e ordinaria. Gli oggetti di studio possono essere biologici, geologici o polimerici. L’ottica del microscopio è priva di tensione, ovvero non crea rifrazioni parassite. Forma un’immagine chiara, ad alto contrasto e autentica. La funzionalità del microscopio è utile in vari campi della scienza: medicina, medicina legale, mineralogia, petrografia, cristallografia, ecc.

Fotocamera digitale

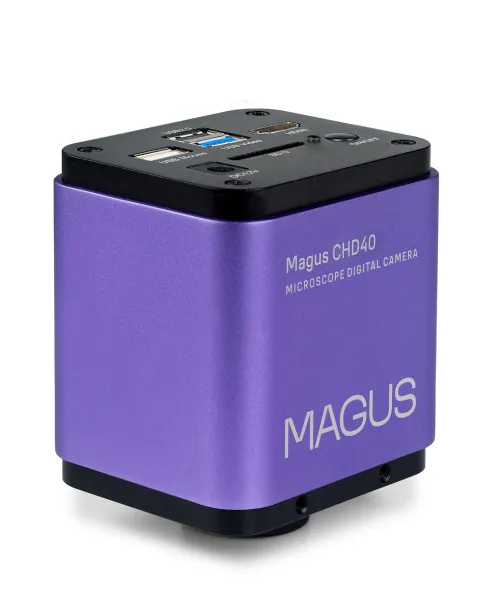

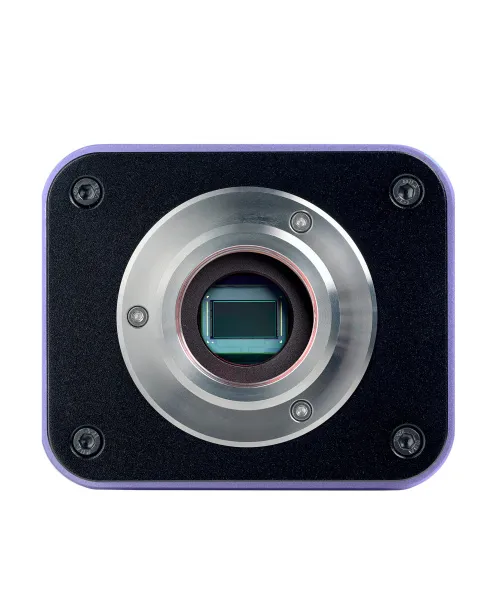

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.
La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell’immagine è Full HD (1920x1080 px).

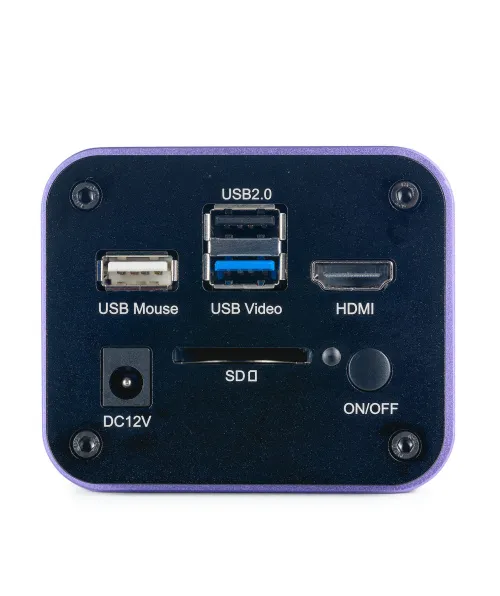

La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.

Monitor

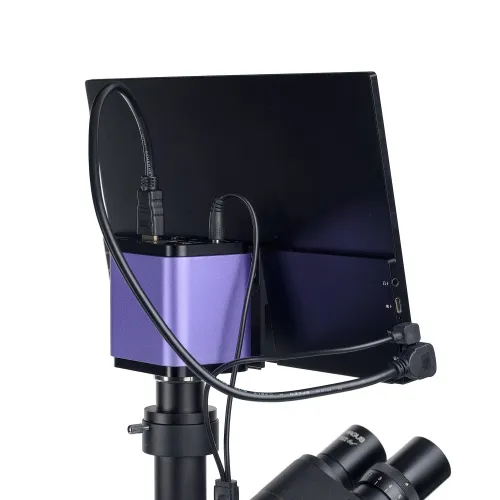

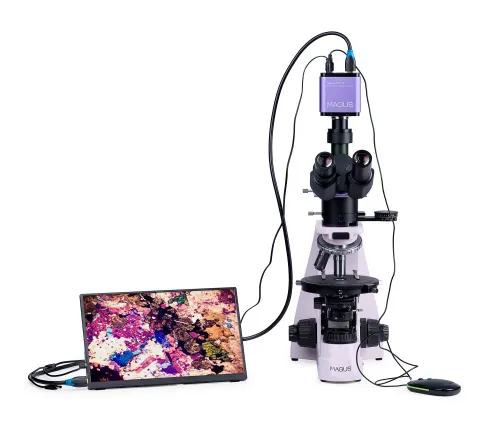

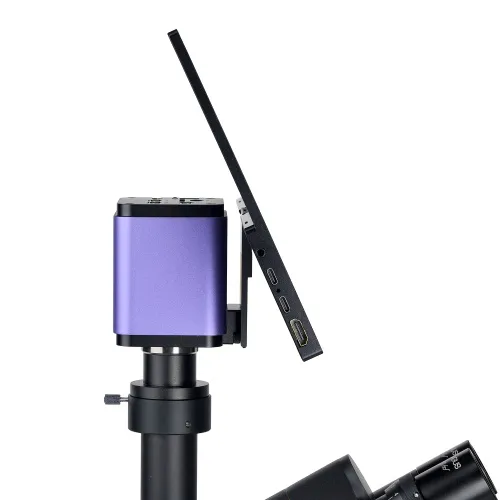

l monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K. Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta. È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio.

Ottiche

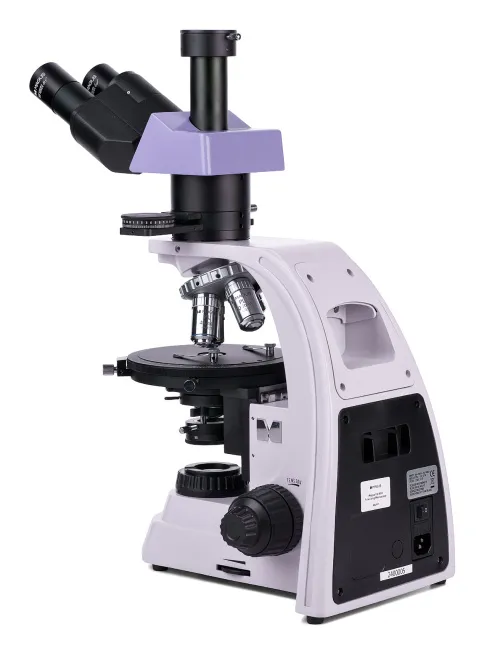

La testata trinoculare è dotata di un tubo trinoculare per il montaggio di una fotocamera digitale. Utilizzando l’interruttore sul corpo, la luce viene diretta completamente sui tubi dell’oculare o sulla fotocamera digitale. L’angolo di 30° dei tubi per oculari è comodo per osservazioni a lungo termine e non causa tensione ai muscoli del collo. Il tubo sinistro ha un anello di regolazione diottrica in cui ruota e adatta l’ottica del microscopio alla visione unica dell’utente.

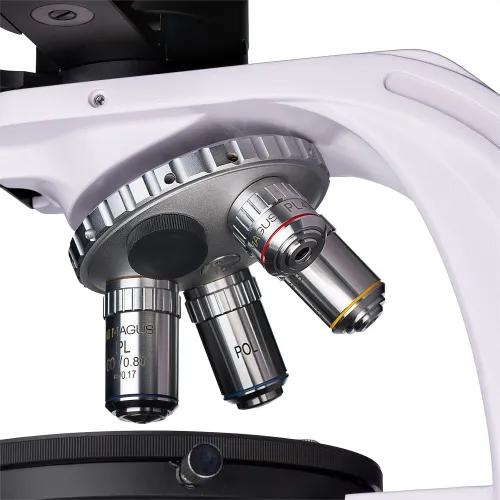

Il revolver portaobiettivi è progettato per l’installazione simultanea di cinque obiettivi, di cui quattro già inclusi nella confezione. Un obiettivo aggiuntivo della gamma di accessori MAGUS è acquistabile separatamente. Tutti gli obiettivi sono progettati per funzionare con vetrini coprioggetti di 0,17 mm di spessore. Grazie al design del revolver “lontano dall’osservatore”, l’obiettivo inserito nel percorso ottico è chiaramente visibile durante il lavoro, il che rende più comodo il lavoro del ricercatore. Le scanalature del portaobiettivo del revolver sono centrate.

Illuminazione

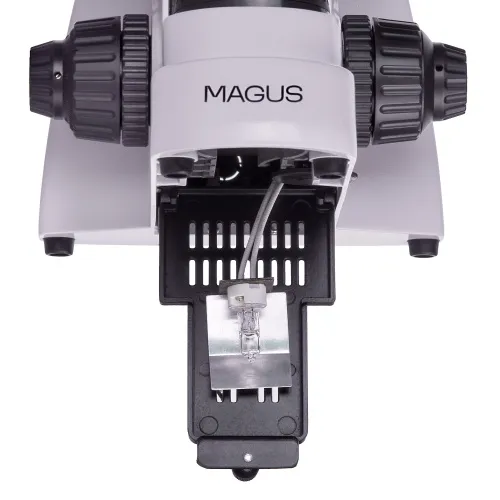

La fonte di illuminazione si trova sotto il tavolino dell’oggetto, ovvero le osservazioni vengono effettuate in luce trasmessa. La lampada alogena da 30 W produce un’illuminazione brillante e gradevole per gli occhi, adatta per l’uso su tutti gli obiettivi. La regolazione dell’illuminazione utilizzando il metodo Köhler consente di ottenere un contrasto più elevato e una migliore qualità dell’immagine.

Il microscopio è dotato di polarizzatore e analizzatore. Per lavorare in luce polarizzata, l’analizzatore viene introdotto nel percorso ottico e l’angolo di polarizzazione viene modificato ruotando il polarizzatore e l’analizzatore l’uno rispetto all’altro. Il microscopio ha anche un tubo intermedio che sostiene una lente Bertrand e ha un alloggiamento per compensatori. I compensatori migliorano il contrasto dei campioni con bassa birifrangenza e la lente Bertrand è progettata per studi conoscopici.

Tavolino e meccanismo di messa a fuoco

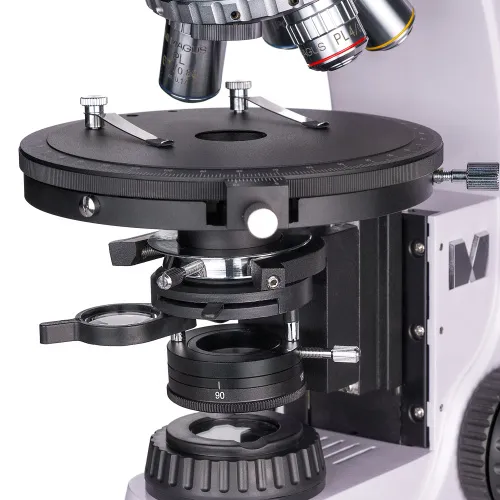

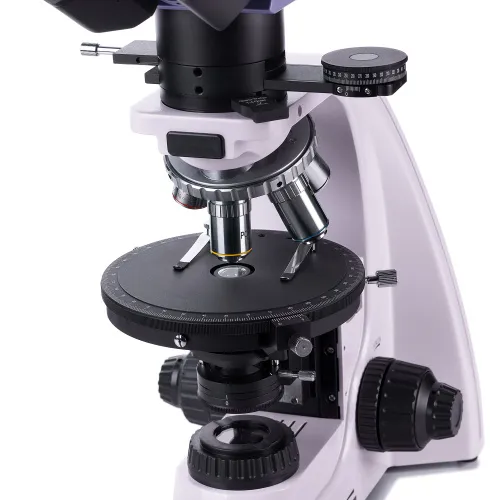

Il tavolino del microscopio ruota e ciò permette di modificare rapidamente la rifrazione della luce da parte del campione quando si lavora in luce polarizzata. Il tavolino è centrato rispetto all’asse ottico del microscopio, ha una gradazione dell’angolo di rotazione e una scala che permette di determinare l’angolo con una precisione di 0,1°.

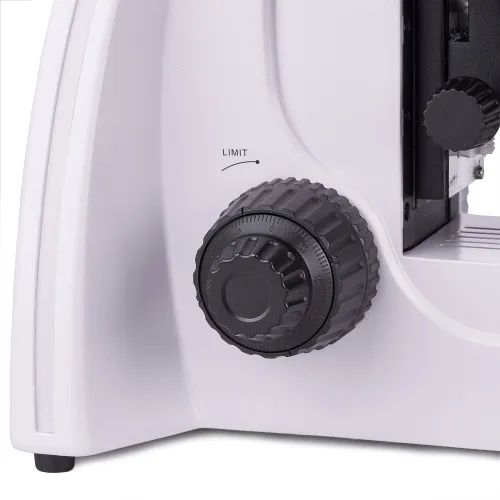

Il meccanismo di messa a fuoco fornisce una regolazione grossolana e fine della nitidezza. Per la messa a fuoco grossolana è disponibile un blocco di messa a fuoco grossolana ed è anche possibile regolare la tensione grossolana per un controllo più confortevole.

Accessori

Per il microscopio sono disponibili oculari, obiettivi, fotocamere digitali e vetrini di calibrazione opzionali. Ampliano le capacità del microscopio di svolgere i compiti dei ricercatori.

Caratteristiche chiave del microscopio:

• Osservazioni in luce trasmessa in campo chiaro e con i metodi di polarizzazione
• La fonte di illuminazione è una lampada alogena da 30 W con uno spettro di luce “calda” che è confortevole per gli occhi
• La polarizzazione è ottenuta mediante un analizzatore e un polarizzatore rotanti; el tubo intermedio ha una lente Bertrand e un alloggiamento per compensatori
• È possibile regolare l’illuminazione secondo il metodo Köhler, che migliora la leggibilità dell’immagine
• Il tubo trinoculare consente l’installazione di una fotocamera digitale
• Gli obiettivi planacromatici all’infinito sono privi di tensione; le scanalature del revolver portaobiettivi sono centrate
• Tavolino rotante, messa a fuoco grossolana e fine
• Compatibile con accessori aggiuntivi: oculari, obiettivi, ecc.

Caratteristiche chiave della fotocamera:

• La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0
• Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
• 30 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti
• Il sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
• Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

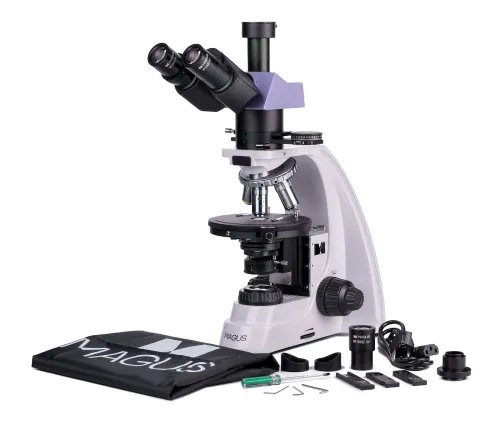

La confezione contiene:

• Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Monitor LCD MAGUS MCD40
• Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi
• Testata trinoculare
• Tubo intermedio con lenti Bertrand, un analizzatore e un alloggiamento per compensatore

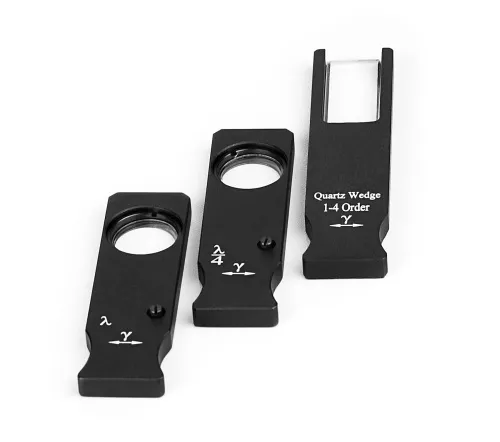

• Compensatori: compensatore λ, compensatore λ/4, cuneo di quarzo
• Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 21 mm
• Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 5,0 mm
• Obiettivo planacromatico all’infinito: PL 40x/0,65 (con meccanismo a molla) WD 0,66 mm
• Obiettivo planacromatico all’infinito: PL 60x/0,80 (con meccanismo a molla) WD 0,46 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Oculare 10x/22 mm con scala graduata. Valore scala: 0,1 mm
• Adattatore C-mount 1x
• Chiave a brugola
• Cavo di alimentazione
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con mirino
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL 5x/0,12 WD 26,1 mm
• Obiettivo planacromatico all’infinito: PL 20x/0,4 WD 8,8 mm
• Obiettivo planacromatico all’infinito, fluorescente: PL 100x/1,25 (con meccanismo a molla, a olio) WD 0,36 mm
• Obiettivo planacromatico all’infinito, fluorescente: PL 100x/0,8 (con meccanismo a molla, a secco) WD 2,02 mm
• Tavolino meccanico
• Vetrino di calibrazione
