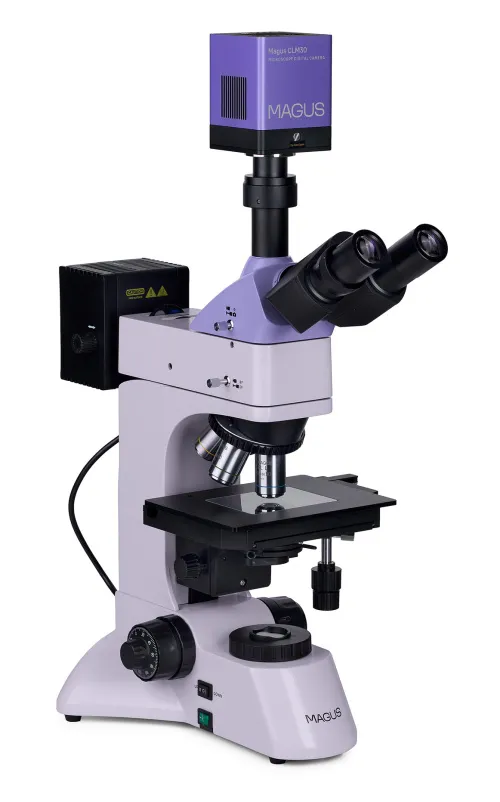

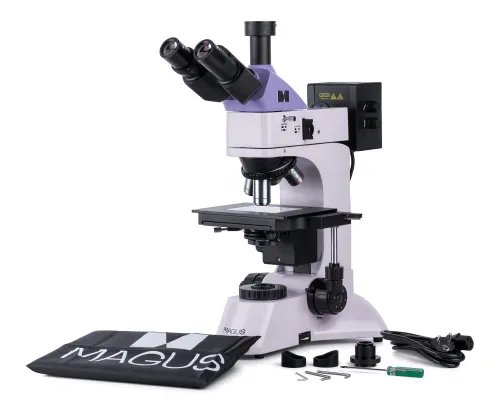

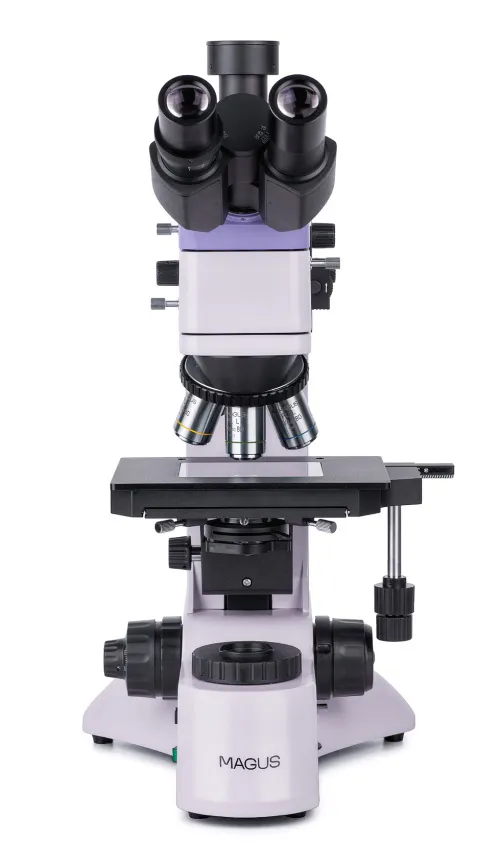

Microscopio metallografico digitale MAGUS Metal D600 BD

Il microscopio digitale metallografico MAGUS Metal D600 BD è progettato per lo studio di oggetti in luce riflessa tramite le tecniche di microscopia in campo chiaro, scuro e polarizzazione. Il microscopio è utilizzato per esaminare campioni di metallo e semiconduttori, oltre che altri campioni lucidati e piani ad alta capacità riflettente. La tecnica a luce trasmessa permette l’esame di campioni traslucidi quali pellicole sottili e particelle bloccate sui filtri. È possibile utilizzare il microscopio nei settori di ingegneria meccanica e metallurgica, nei laboratori di ingegneria e di controllo qualità e nelle politecnici.

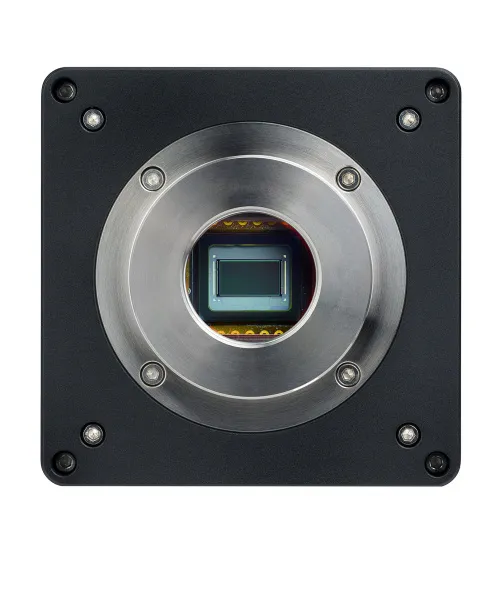

Fotocamera digitale

La fotocamera digitale MAGUS CLM30 è progettata per la tecnica di microscopia a campo e scuro e fluorescenza. La fotocamera è dotata di un sensore 8,3 MP e produce immagini realistiche ad una risoluzione di 3840x2160 px. Si consiglia di utilizzare la fotocamera con obiettivi 4x, 10x, 20x e 40x. Quando si utilizzano obiettivi a basso ingrandimento, la fotocamera consente all’utilizzatore di vedere dettagli più nitidi.
I video sono registrati a 45 fps o 70 fps in base alla risoluzione: i video scorrono in modo fluido con transazioni dolci e delicati tra fotogrammi. Il movimento del campione viene mostrato in tempo reale, senza ritardi. La fotocamera facilita l’osservazione di oggetti in movimento ed è adatta per dimostrazioni accademiche.
La fotocamera è equipaggiata con un’interfaccia USB 3.0. La velocità di trasferimento dei dati è 10 volte più veloce rispetto alle fotocamere USB 2.0. La fotocamera ad alta velocità è consigliata per laboratori professionali, ricerca o formazione universitaria.

Ottiche

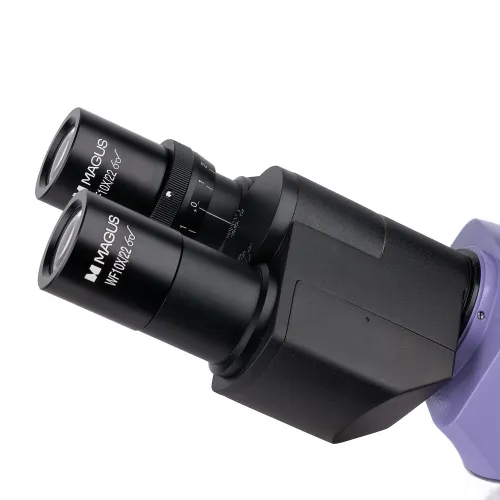

La testata trinoculare è dotata di un tubo trinoculare per l’alloggiamento di una fotocamera digitale. Il divisore di raggio dirige la luce sulla fotocamera, su due posizioni: 100:0 e 0:100. Il fascio di luce raggiunge l’oculare o il tubo trinoculare. Ghiera di regolazione diottrica sull’oculare sinistro.

L’ingrandimento del microscopio nella configurazione base è 50–400x. Eventuali obiettivi e oculari aggiuntivi aumenteranno la gamma di ingrandimenti. Il microscopio utilizza obiettivi planacromatici con una lunga distanza di lavoro adatti per tecniche di microscopia in campo chiaro e scuro. Sono presenti cinque slot nel revolver portaobiettivi per montare gli obiettivi. Quattro obiettivi sono inclusi e uno è opzionale. Il revolver portaobiettivi è orientato verso l’interno dello strumento, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico.

Illuminazione

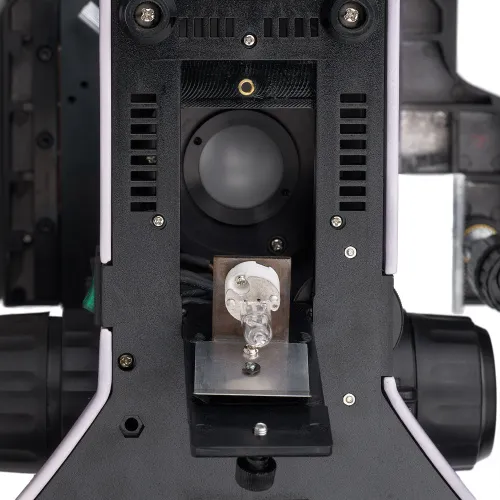

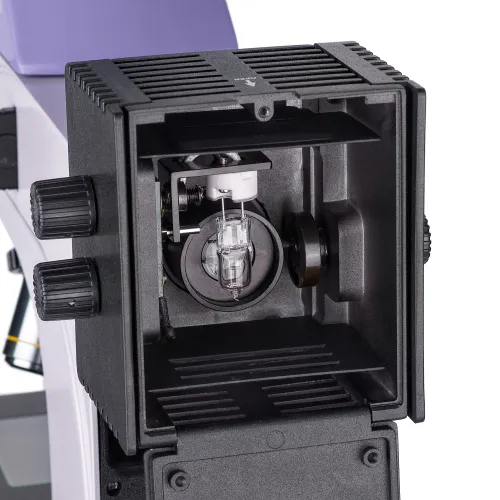

L’illuminazione utilizza lampade alogene a luce calda che non affaticano l’occhio durante osservazioni durature. L’illuminatore a luce trasmessa ha una potenza pari a 30 W e quello a luce riflessa pari a 50 W, che garantisce una comoda osservazione tramite microscopia a campo scuro.

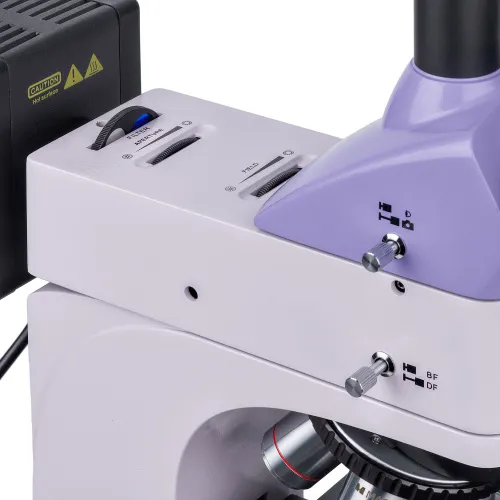

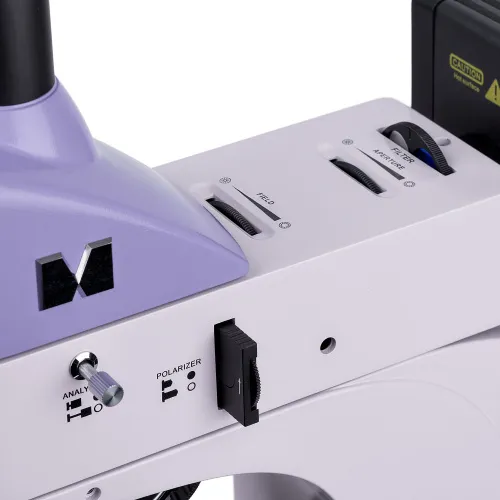

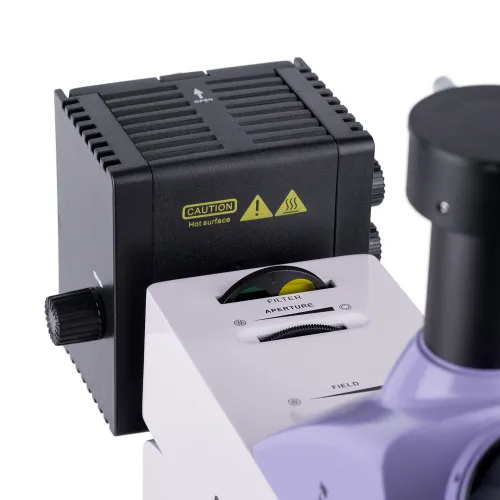

Il sistema di illuminazione a luce riflessa contiene: un dispositivo a campo scuro, dispositivo di polarizzazione, campo centrabile e diaframmi di apertura per il metodo di illuminazione Köhler e filtri colorati. È possibile inoltre centrare la sorgente luminosa.

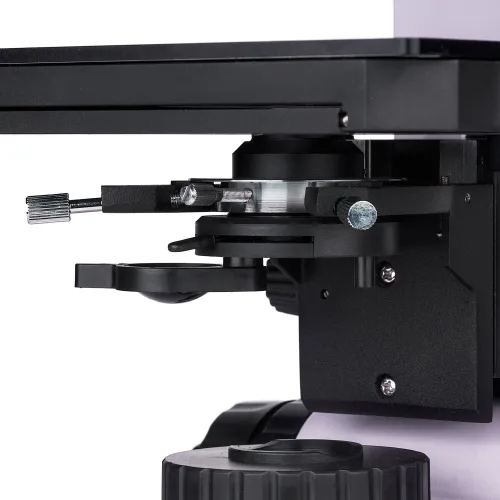

Il sistema di illuminazione a luce trasmessa include: un condensatore con una lente ribaltabile per obiettivi a basso ingrandimento, un’apertura e un diaframma di campo per il metodo Köhler.

Tavolino e meccanismo di messa a fuoco

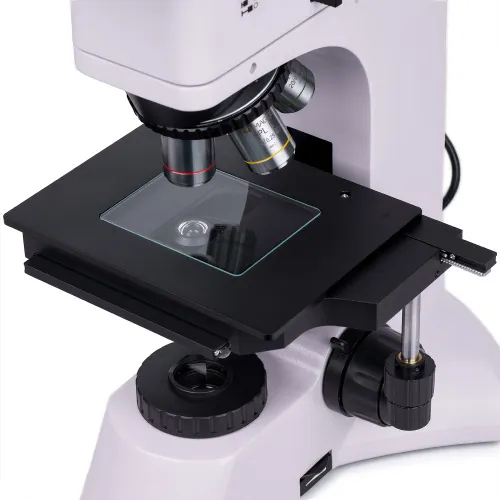

Il campione si muove assieme al tavolino lungo i due assi. L’altezza del campione esaminato non deve superare i 20 mm. Il tavolino presenta un vetrino trasparente per l’osservazione di campioni traslucidi.

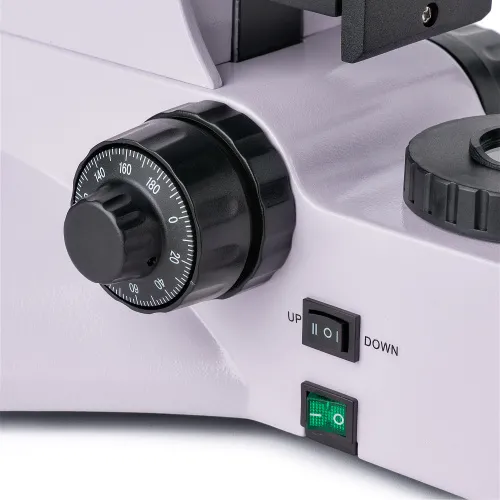

La messa a fuoco è regolata per mezzo di manopole di messa a fuoco grossolana e fine che si trovano da entrambi i lati nella parte inferiore del microscopio, permettendo così all’osservatore di mettere liberamente le mani sul tavolo anziché tenerle in aria. Il meccanismo di messa a fuoco grossolana prevede una manopola di blocco a destra e una di regolazione della tensione a sinistra.

Accessori

La gamma di accessori compatibili con il microscopio MAGUS Metal 600 BD include: obiettivi con una lunga distanza per osservazioni in campo scuro e chiaro, oculari, vetrini di calibrazione e fotocamere digitale.

Caratteristiche chiave del microscopio:

• Osservazioni di campioni piani opachi e lucidati fino a 20 mm in luce riflessa tramite le tecniche di microscopia in campo scuro, chiaro e polarizzazione
• Osservazioni di campioni traslucidi in luce trasmessa
• Tubo trinoculare per il montaggio di una fotocamera digitale e un divisore di raggio con due posizioni (100:0 and 0:100)
• Obiettivi planacromatici con una lunga distanza di lavoro. L’acronimo BD significa che è adatto per tecniche in campo scuro e chiaro
• Illuminatore di luce trasmessa con lampada alogena da 30 W e illuminatore di luce riflessa con lampada alogena da 50 W che permettono una comoda osservazione al microscopio in campo scuro
• Illuminazione Köhler (luce riflessa) con l’opzione di centrare la sorgente luminosa, diaframmi di apertura e di campo, filtri colorati
• Illuminazione Köhler (luce trasmessa) con condensatore Abbe centrabile e regolabile in altezza, lenti del condensatore ribaltabili per obiettivi a basso ingrandimento
• Ampia gamma di oculari e obiettivi totalmente compatibili

Caratteristiche chiave della fotocamera:

• Per microscopia in campo scuro e fluorescenza con obiettivi 4x, 10x, 20x e 40x
• Risoluzione 8,3 MP: quando si eseguono osservazioni con obiettivi a basso ingrandimento, la fotocamera consente all’utilizzatore di vedere dettagli più nitidi
• 45 fps e 70 fps, rispettivamente a 3840x2160 pixel e a 1920x1080 pixel di risoluzione, per l’osservazione di campioni con elementi mobili, per la registrazione di video e per la movimentazione del preparato senza scatti né ritardi
• La cella di Peltier abbassa la temperatura del sensore durante un funzionamento prolungato ed elimina il rumore termico, consentendo così di utilizzare una velocità lunga dell’otturatore quando si scattano fotografie.
• Il sensore CMOS SONY Exmor retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.

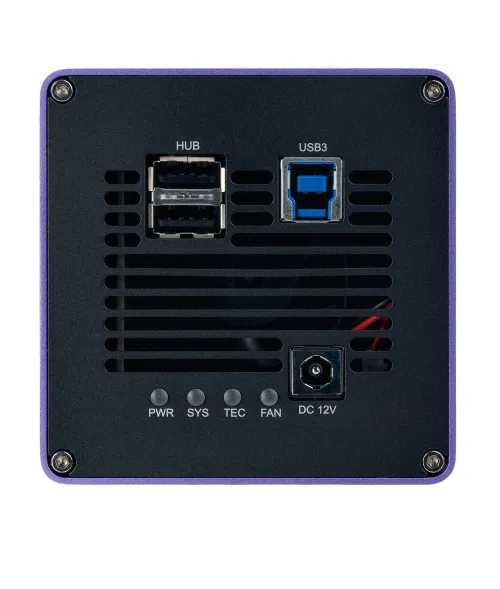

• Interfaccia USB 3.0 per un trasferimento di dati veloce e fluido
• Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

La confezione contiene:

• La fotocamera digitale MAGUS CLM30 (fotocamera digitale, cavo USB, adattatore 12 V, 3 A, custodia, CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi
• Illuminatore per osservazioni in luce riflessa con alloggiamento per lampadina
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PL L5x/0,12 BD WD 9,7 mm
• Obiettivo planacromatico all’infinito: PL L10x/0,25 BD WD 9,3 mm
• Obiettivo planacromatico all’infinito: PL L20x/0,40 BD WD 7,2 mm
• Obiettivo planacromatico all’infinito: PL L40x/0,60 BD WD 3,0 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Piastra del tavolino trasparente
• Adattatore C-mount 1x
• Chiave a brugola
• Cavo di alimentazione per rete AC
• Cavo di alimentazione illuminatore per luce riflessa
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL L50х/0,70 BD WD 2,5 mm
• Obiettivo planacromatico all’infinito: PL L60x/0,70 BD WD: 1,9 mm
• Obiettivo planacromatico all’infinito: PL L80x/0,80 BD WD: 0,8 mm
• Obiettivo planacromatico all’infinito: PL L100х/0,85 (a secco) BD WD: 0,4 mm
• Vetrino di calibrazione
