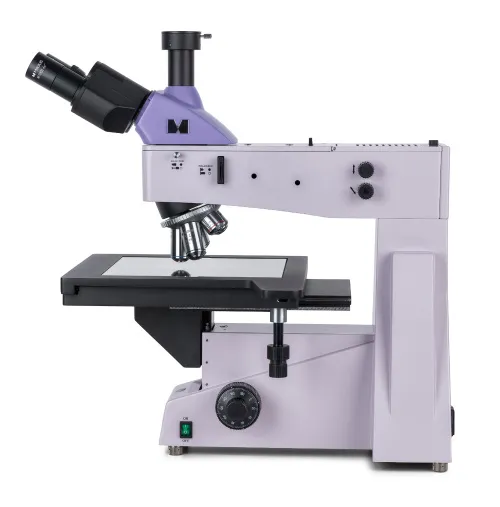

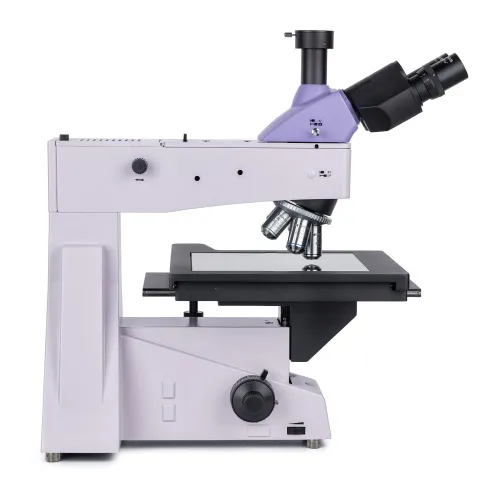

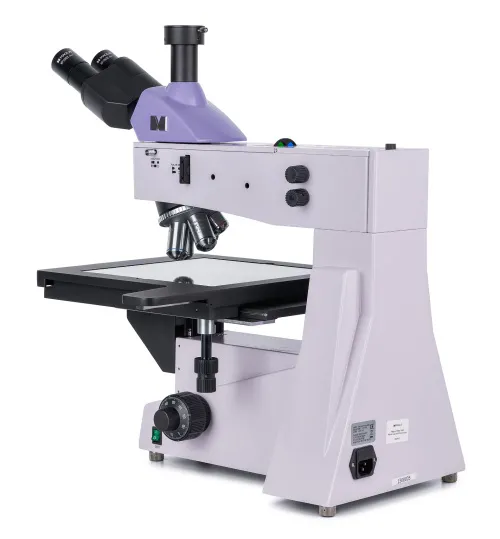

Microscopio metallografico digitale MAGUS Metal D650 LCD

Il microscopio metallografico MAGUS Metal D650 LCD è dotato di un ampio tavolino dove poter posizionare fotomaschere, schede a circuito stampato, circuiti integrati e altri campioni lunghi e larghi da esaminare in luce riflessa. Sono possibili osservazioni in campo chiaro e luce polarizzata. Il microscopio fornisce una messa a fuoco di alta precisione. Il valore della messa a fuoco fine pari a 0,7 µm facilita l’esame con alto ingrandimento. È utilizzato per condurre ricerche presso impianti industriali e per formare studenti di ingegneria.

Fotocamera digitale

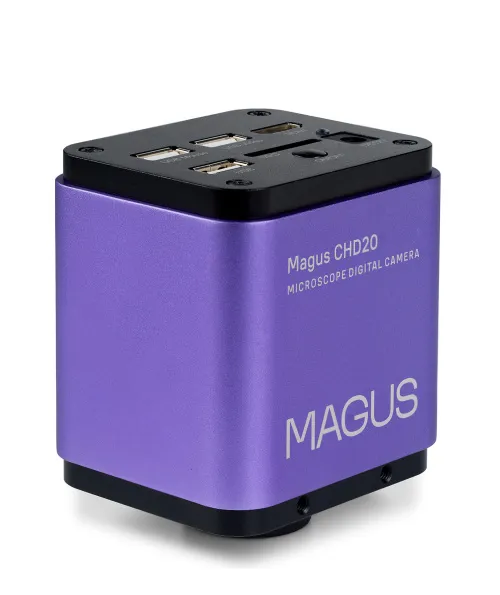

La fotocamera digitale MAGUS CHD20 è dotata di un sensore 2 MP e produce immagini realistiche Full HD ad una risoluzione di 1920x1080 px. La fotocamera presenza un’alta sensibilità alla luce adatta per osservazioni con luce fluorescente. Con l’utilizzo dei filtri a mosaico dei colori primari R, G, B, si producono immagini nitide e con bassa corrente di buio.

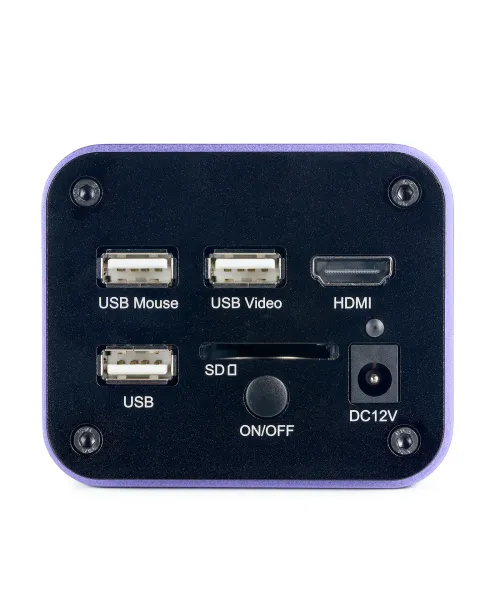

La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a un monitor TV o a un proiettore. In questo modo, la fotocamera opera autonomamente senza un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È disponibile un’ulteriore interfaccia USB 2.0 per la connessione della fotocamera a un PC.
Il video è registrato a 60 fps o 50 fps in base all’interfaccia di uscita video.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI, pertanto i video si presentano brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.

Monitor

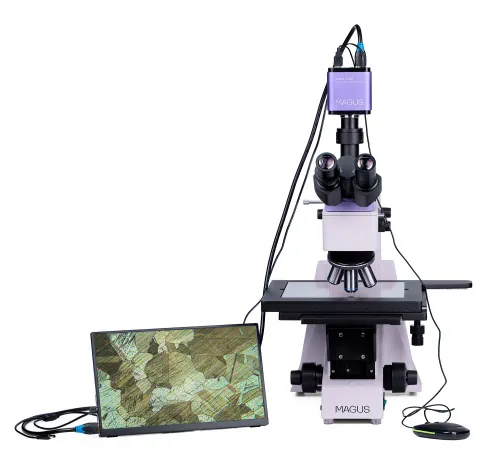

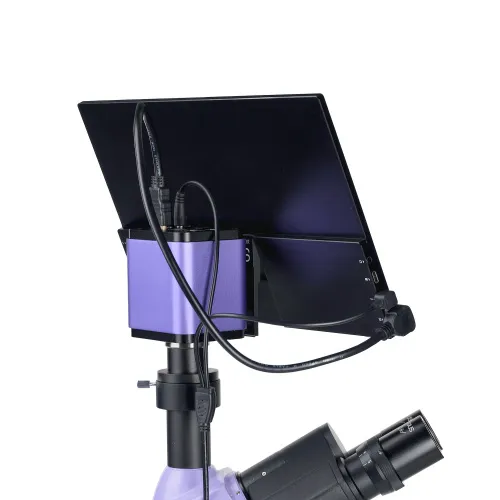

I monitor MAGUS MCD funzionano in combinazione con fotocamere MAGUS CHD per formare un sistema di imaging completo per i microscopi MAGUS.
La connessione alla fotocamera avviene tramite la sua interfaccia HDMI. Il monitor visualizza immagini in tempo reale. Il suo display LCD IPS ha un ampio angolo di visione, elevata luminosità e buon contrasto. Quando si guarda lo schermo anche da un angolo ampio, l’immagine non risulta distorta. La dimensione dello schermo è 13,3''.

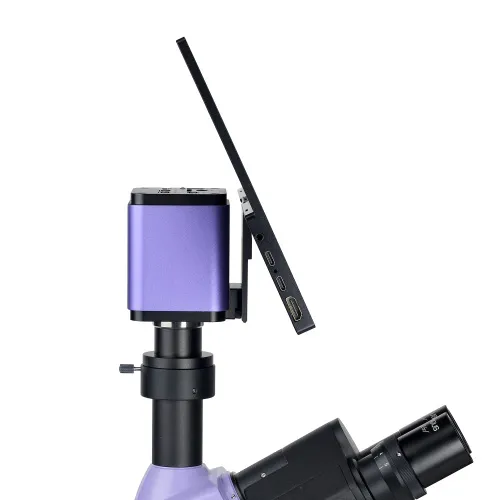

Il monitor può essere installato su una superficie orizzontale utilizzando un supporto pieghevole o montato direttamente su una fotocamera o treppiede.

Ottiche

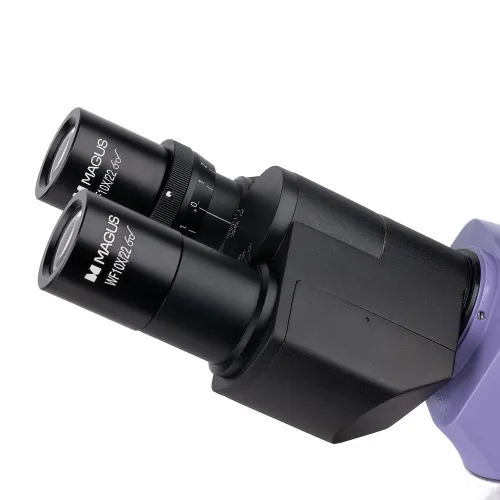

Le ottiche planacromatiche all’infinito consentono delle immagini nitide e ben dettagliate. La testata del microscopio è trinoculare, inclinata di 30° e presenta un tubo trinoculare per il montaggio di una fotocamera digitale. La fotocamera (non inclusa) cattura foto e video del campione esaminato e riproduce l’immagine del microscopio su uno schermo esterno. È presente un divisore di raggio a due posizioni: 100:0 e 0:100. Il fascio di luce è indirizzato sull’oculare o sulla fotocamera. Sul barilotto sinistro è presente una ghiera di regolazione diottrica.

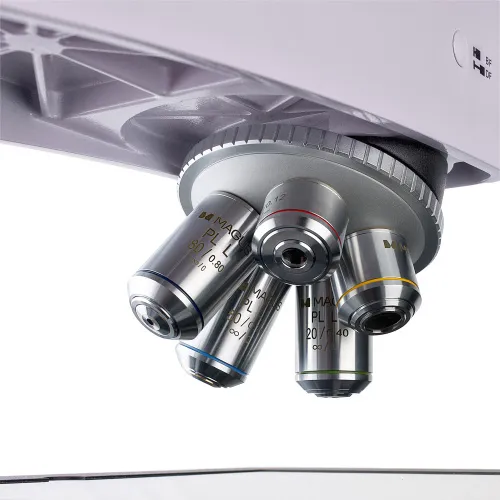

È possibile installare i 5 obiettivi sul revolver portaobiettivi, tutti inclusi nel kit. Per raggiungere un maggior ingrandimento, è possibile installare obiettivi opzionali invece di quelli in dotazione. Nella configurazione base, il microscopio fornisce un ingrandimento da 50 a 800x. Il revolver portaobiettivi è orientato verso l’interno dello strumento, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico.

Illuminazione

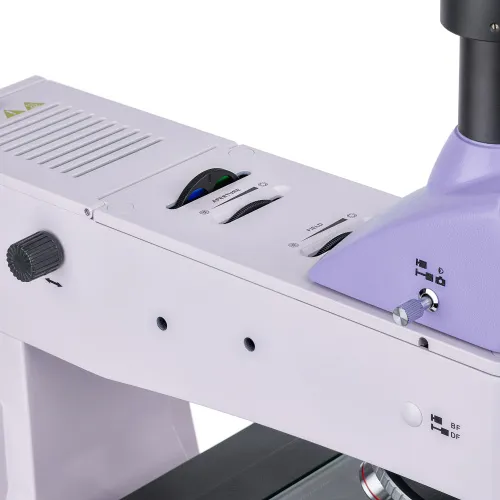

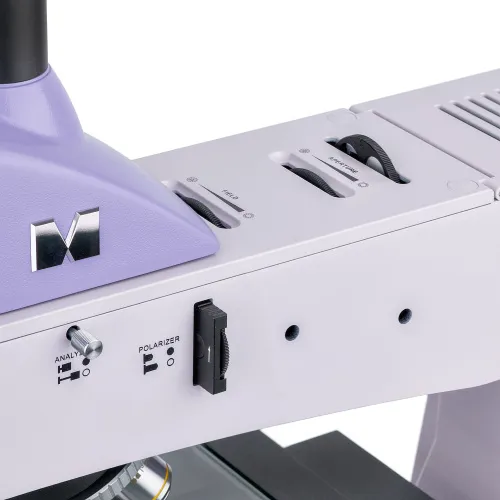

Il sistema di illuminazione a luce riflessa combina tre elementi di centraggio: sorgente luminosa, diaframma di campo e di apertura. L’illuminatore con lampada alogena da 30 W emette una luce dal tono caldo che consente di non affaticare gli occhi quando lo si usa per lunghi periodi di tempo. È possibile regolare la luminosità ed è possibile impostare l’illuminazione Köhler. Il sistema di illuminazione a luce riflessa presenta inoltre un dispositivo di polarizzazione: un analizzatore integrato e un polarizzatore rotante rimovibile. È presente un set di filtri colorati.

Tavolino e meccanismo di messa a fuoco

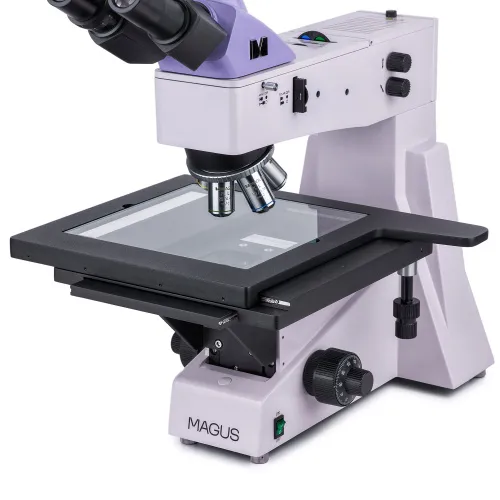

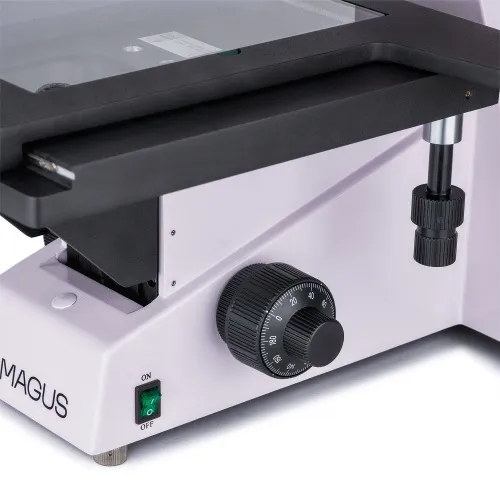

L’elemento di design più interessante del microscopio è il tavolino 280x270 mm che è possibile spostare lungo due assi fino a 204 mm. Questo permette l’osservazione di campioni di grandi dimensioni e di esaminarne facilmente la superficie. Le manopole di messa a fuoco grossolana e fine sono coassiali e posizionate su entrambi i lati del microscopio, e presentano una manopola di blocco e una manopola di regolazione della tensione grossolana. L’impugnatura è vicino alla base del microscopio. È possibile mettere liberamente le mani sul tavolo ed avere una comoda posizione durante l’osservazione.

Accessori

Gli accessori compatibili con il microscopio MAGUS Metal 650 includono oculari, obiettivi con una lunga distanza di lavoro, fotocamere digitali e vetrini di calibrazione. Gli accessori possono essere utilizzati per espandere le potenzialità del microscopio.

Caratteristiche chiave del microscopio:

• Tavolino di grandi dimensioni con un’ampia gamma di movimento per osservare campioni lunghi e larghi
• Valore di messa a fuoco fine pari a 0,7 µm per facilitare la messa a fuoco ad alto ingrandimento. Messa a fuoco grossolana per mezzo di una manopola di blocco e una di regolazione della tensione
• Testata trinoculare con un tubo trinoculare e divisore di raggio
• Illuminatore di luce riflessa: potente lampada alogena da 30 W con regolazione della luminosità e alimentazione AC
• Dispositivo di polarizzazione, elementi dell’illuminatore di luce riflessa centrabili, illuminazione Köhler, filtri colorati
• Ampia gamma di optional e accessori compatibili

Caratteristiche chiave della fotocamera:

• La fotocamera funziona in autonomia senza una connessione a PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite interfaccia USB 2.0
• La fotocamera ha una risoluzione pari a 1920x1080 pixel, la scelta ideale per la visualizzazione delle immagini su un monitor Full HD
• 60 fps o 50 fps in base all’interfaccia di uscita video per l’osservazione di oggetti in movimento, registrazione di video e movimenti del preparato senza ritardi né scatti
• Il sensore CMOS SONY Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
• Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

La confezione contiene:

• Fotocamera digitale MAGUS CHD20 (fotocamera digitale, Cavo HDMI (1,5 m), cavo USB 2.0 (2 m), mouse con USB, Scheda di memoria SD da 32 GB, adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Monitor LCD MAGUS MCD20
• Base con ingresso di alimentazione, sorgente luminosa per osservazioni in luce riflessa, meccanismo di messa a fuoco, tavolino e revolver portaobiettivi
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PL L5x/0,12 WD 26,1 mm
• Obiettivo planacromatico all’infinito: PL L10х/0,25 WD 20,2 mm
• Obiettivo planacromatico all’infinito: PL L20х/0,40 WD 8,80 mm
• Obiettivo planacromatico all’infinito: PL L50х/0,70 WD 3,68 mm
• Obiettivo planacromatico all’infinito: PL L80x/0,80 WD 1,25 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Adattatore C-mount 1x
• Chiave a brugola
• Cavo di alimentazione per rete AC
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL L40х/0,60 WD 3,98 mm
• Obiettivo planacromatico all’infinito: PL L60x/0,70 WD 2,08 mm
• Obiettivo planacromatico all’infinito: PL L100x/0,85 (a secco) WD 0,40 mm
• Vetrino di calibrazione
