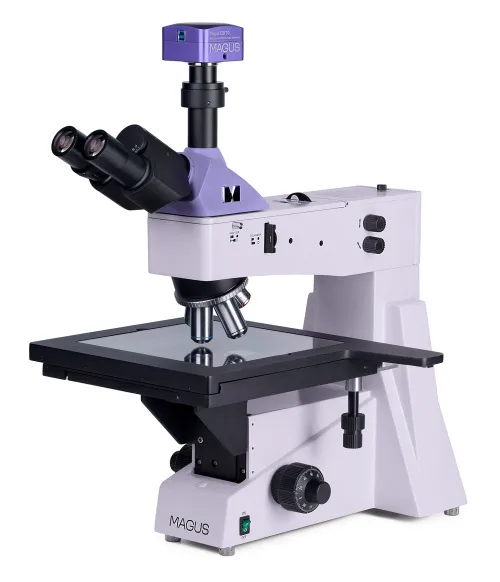

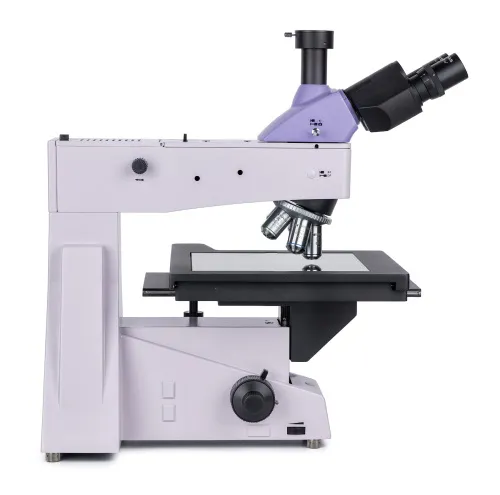

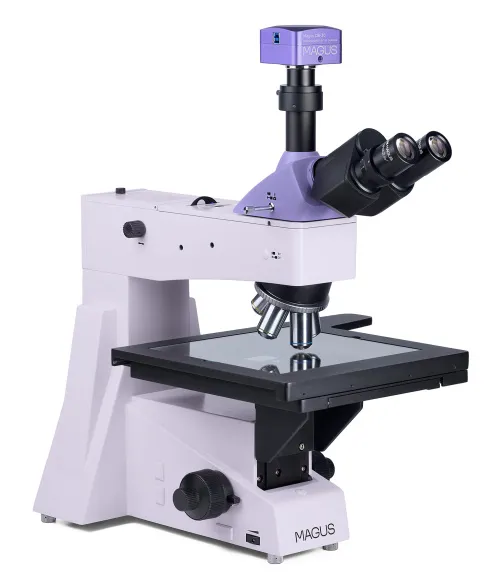

Microscopio metallografico digitale MAGUS Metal D650
Con fotocamera. Ingrandimento: 50–800х. Testata trinoculare, obiettivi planacromatici, illuminatore di luce riflessa con lampada alogena da 30 W, valore della messa a fuoco fine 0,7 µm, ampio tavolino
ID prodotto | 83032 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018393 |
Dimensione confezione (LxPxH) | 58x49x60 cm |
Peso spedizione | 21.6 kg |

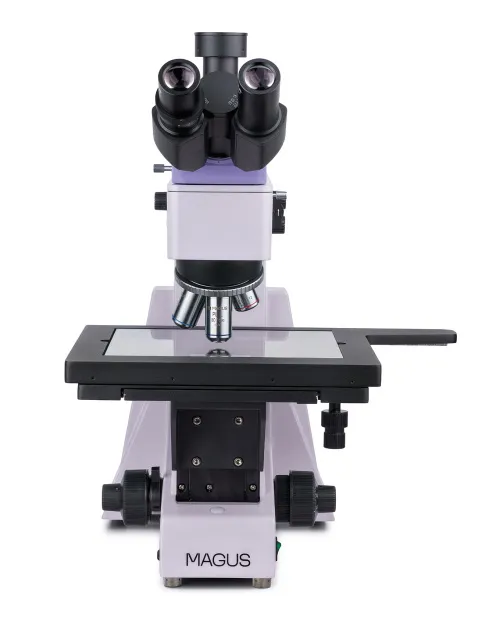

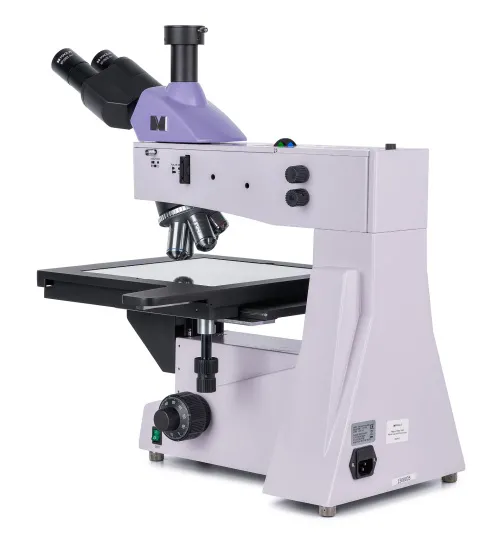

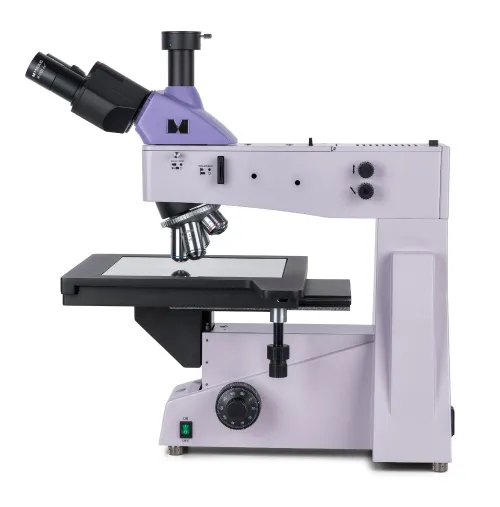

Il microscopio metallografico MAGUS Metal 650 è dotato di un ampio tavolino dove poter posizionare fotomaschere, schede a circuito stampato, circuiti integrati e altri campioni lunghi e larghi da esaminare in luce riflessa. Sono possibili osservazioni in campo chiaro e luce polarizzata. Il microscopio fornisce una messa a fuoco di alta precisione. Il valore della messa a fuoco fine pari a 0,7 µm facilita l’esame con alto ingrandimento. È utilizzato per condurre ricerche presso impianti industriali e per formare studenti di ingegneria.

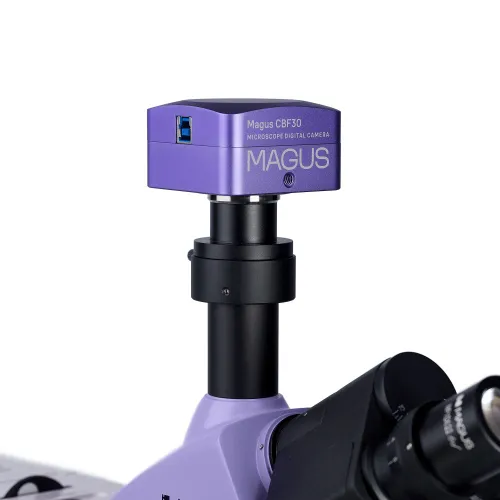

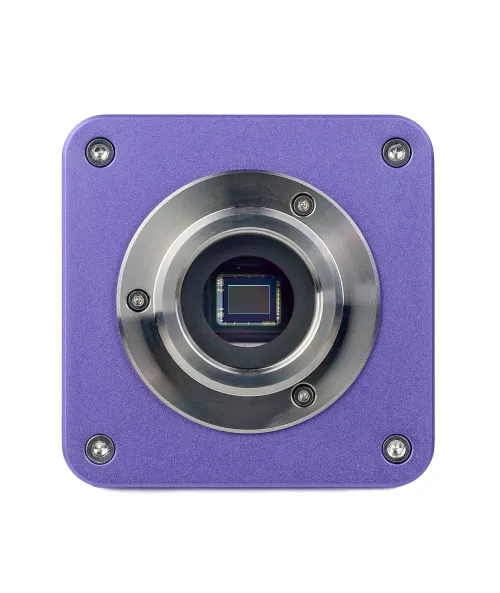

Fotocamera digitale

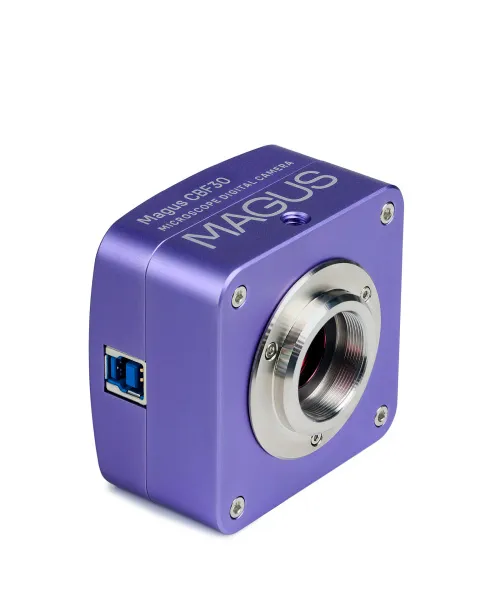

La fotocamera digitale MAGUS CBF30 permette di scattare fotografie e di riprendere brevi video attraverso un microscopio, modificare i file risultanti, organizzare presentazioni ed eseguire misurazioni lineari e angolari di oggetti (dopo la corretta calibrazione).
Il dispositivo è progettato per funzionare su microscopi utilizzando il metodo in campo chiaro e obiettivi da 4x, 10x, 20x, e 40x.
Il sensore da 6,3 MP permette di scattare foto e produrre video luminosi e dettagliati a una risoluzione massima di 3072x2048 px. Se necessario, la risoluzione può essere ridotta a 1536x1024 px. Tuttavia, questo non influenzerà la frequenza dei fotogrammi, che resterà a 59 fps, assicurando così transizioni di fotogrammi fluide senza scatti o ritardi.
Il sensore CMOS SONY Exmor retroilluminato a colori permette di utilizzare la fotocamera anche in condizioni di scarsa illuminazione. L’immagine resterà leggibile e luminosa. L’utilizzo di un adattatore con ingrandimento da 0,5x a 0,75x fornirà l’immagine più chiara possibile, senza distorsione.
Ottiche

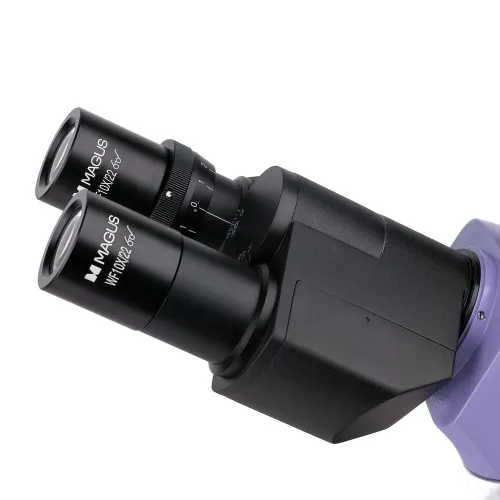

Le ottiche planacromatiche all’infinito consentono delle immagini nitide e ben dettagliate. La testata del microscopio è trinoculare, inclinata di 30° e presenta un tubo trinoculare per il montaggio di una fotocamera digitale. La fotocamera (non inclusa) cattura foto e video del campione esaminato e riproduce l’immagine del microscopio su uno schermo esterno. È presente un divisore di raggio a due posizioni: 100:0 e 0:100. Il fascio di luce è indirizzato sull’oculare o sulla fotocamera. Sul barilotto sinistro è presente una ghiera di regolazione diottrica.

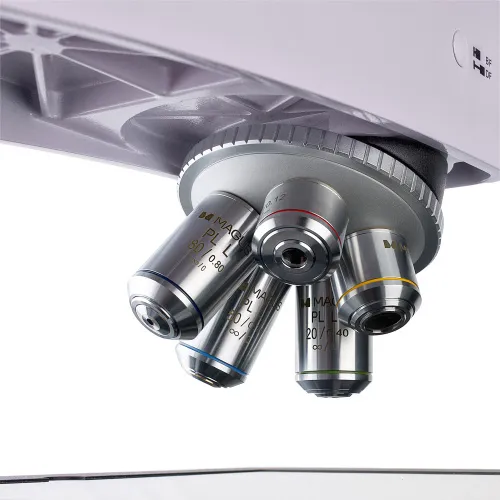

È possibile installare i 5 obiettivi sul revolver portaobiettivi, tutti inclusi nel kit. Per raggiungere un maggior ingrandimento, è possibile installare obiettivi opzionali invece di quelli in dotazione. Nella configurazione base, il microscopio fornisce un ingrandimento da 50 a 800x. Il revolver portaobiettivi è orientato verso l’interno dello strumento, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico.
Illuminazione

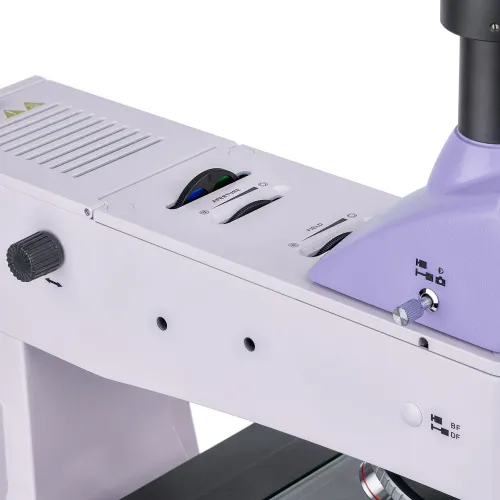

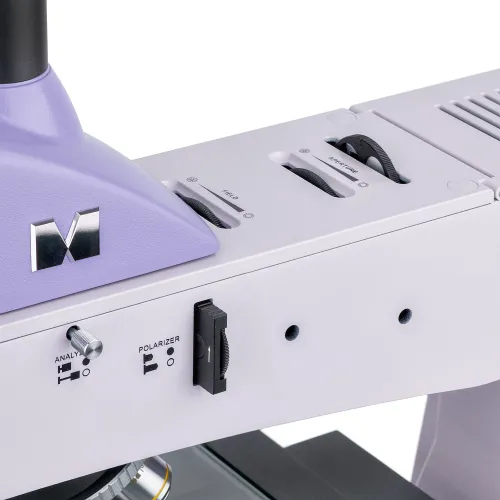

Il sistema di illuminazione a luce riflessa combina tre elementi di centraggio: sorgente luminosa, diaframma di campo e di apertura. L’illuminatore con lampada alogena da 30 W emette una luce dal tono caldo che consente di non affaticare gli occhi quando lo si usa per lunghi periodi di tempo. È possibile regolare la luminosità ed è possibile impostare l’illuminazione Köhler. Il sistema di illuminazione a luce riflessa presenta inoltre un dispositivo di polarizzazione: un analizzatore integrato e un polarizzatore rotante rimovibile. È presente un set di filtri colorati.
Tavolino e meccanismo di messa a fuoco

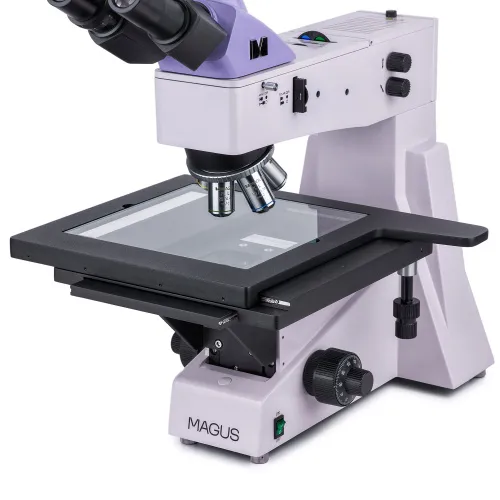

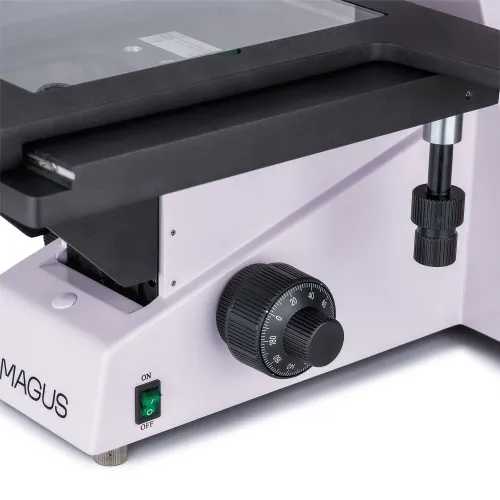

L’elemento di design più interessante del microscopio è il tavolino 280x270 mm che è possibile spostare lungo due assi fino a 204 mm. Questo permette l’osservazione di campioni di grandi dimensioni e di esaminarne facilmente la superficie. Le manopole di messa a fuoco grossolana e fine sono coassiali e posizionate su entrambi i lati del microscopio, e presentano una manopola di blocco e una manopola di regolazione della tensione grossolana. L’impugnatura è vicino alla base del microscopio. È possibile mettere liberamente le mani sul tavolo ed avere una comoda posizione durante l’osservazione.
Accessori
Gli accessori compatibili con il microscopio MAGUS Metal 650 includono oculari, obiettivi con una lunga distanza di lavoro, fotocamere digitali e vetrini di calibrazione. Gli accessori possono essere utilizzati per espandere le potenzialità del microscopio.
Caratteristiche chiave del microscopio:
- Tavolino di grandi dimensioni con un’ampia gamma di movimento per osservare campioni lunghi e larghi
- Valore di messa a fuoco fine pari a 0,7 µm per facilitare la messa a fuoco ad alto ingrandimento. Messa a fuoco grossolana per mezzo di una manopola di blocco e una di regolazione della tensione
- Testata trinoculare con un tubo trinoculare e divisore di raggio
- Illuminatore di luce riflessa: potente lampada alogena da 30 W con regolazione della luminosità e alimentazione AC
- Dispositivo di polarizzazione, elementi dell’illuminatore di luce riflessa centrabili, illuminazione Köhler, filtri colorati
- Ampia gamma di optional e accessori compatibili
Caratteristiche chiave della fotocamera:
- Consigliato per l’utilizzo con obiettivi a basso ingrandimento
- Sensore sensibile alla luce per immagini chiare anche in condizioni di scarsa illuminazione
- Frequenza dei fotogrammi di 59 fps, che è sufficiente per l’osservazione di oggetti in movimento o processi in rapido movimento
- La confezione comprende software che assicura completamente la funzionalità di tutte le caratteristiche della fotocamera e, di conseguenza, un “rapido avvio”
- Interfaccia USB 3.0 affidabile per elevate velocità di trasferimento dati
- Regolazione della risoluzione in modo da poter scegliere l’opzione che si adatta meglio in qualsiasi determinato momento

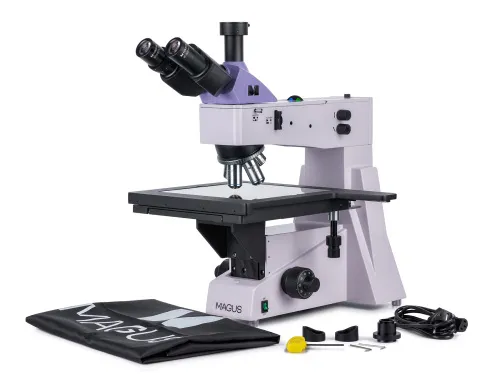

La confezione contiene:
- Fotocamera digitale MAGUS CBF30 (fotocamera digitale, cavo USB, CD di installazione con driver e software, manuale utente e certificato di garanzia)
- Base con ingresso di alimentazione, sorgente luminosa per osservazioni in luce riflessa, meccanismo di messa a fuoco, tavolino e revolver portaobiettivi
- Testata trinoculare
- Obiettivo planacromatico all’infinito: PL L5x/0,12 WD 26,1 mm
- Obiettivo planacromatico all’infinito: PL L10х/0,25 WD 20,2 mm
- Obiettivo planacromatico all’infinito: PL L20х/0,40 WD 8,80 mm
- Obiettivo planacromatico all’infinito: PL L50х/0,70 WD 3,68 mm
- Obiettivo planacromatico all’infinito: PL L80x/0,80 WD 1,25 mm
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Adattatore C-mount 1x
- Chiave a brugola
- Cavo di alimentazione per rete AC
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito: PL L40х/0,60 WD 3,98 mm
- Obiettivo planacromatico all’infinito: PL L60x/0,70 WD 2,08 mm
- Obiettivo planacromatico all’infinito: PL L100x/0,85 (a secco) WD 0,40 mm
- Vetrino di calibrazione
ID prodotto | 83032 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018393 |
Dimensione confezione (LxPxH) | 58x49x60 cm |
Peso spedizione | 21.6 kg |
Specifiche del microscopio | |
Tipo | luce/ottico, digitale, metallografico |
Testata | trinoculare |
Tubo verticale | Siedentopf |
Angolo di inclinazione della testata | 30° |
Ingrandimento, x | 50–800 base (*opzionale: 50–1000/1250/1500/2000/2500) |
Diametro tubo oculare, mm | 30 |
Oculari | 10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Obiettivi | planacromatico all’infinito: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; distanza parfocale 45 mm (*opzione: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (a secco)) |
Revolver portaobiettivi | per 5 obiettivi |
Distanza di lavoro, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Distanza interpupillare, mm | 48 — 75 |
Tavolino, mm | 280x270 |
Range di movimento del tavolino, mm | 204/204 |
Caratteristiche tavolino | meccanico a due assi |
Regolazione diottrica dell’oculare, diottrie | ±5 (sul barilotto sinistro) |
Diaframma | campo e apertura integrati |
Fuoco | coassiale, messa a fuoco grossolana (30 mm, 13,1 mm/giro, con manopola di blocco e di regolazione della tensione) e messa a fuoco fine (0,0007 mm) |
Illuminazione | alogena |
Regolazione della luminosità | ✓ |
Alimentazione | 220±22 V, 50 Hz, rete AC |
Tipo di sorgente luminosa | 12 V/30 W |
Filtri ottici | verde, blu, giallo, satinato |
Range temperature di funzionamento, °C | 5...+35 |
Elementi extra | analizzatore integrato e polarizzatore removibile |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Applicazione | metallografico |
Posizione illuminazione | superiore |
Metodo di ricerca | campo chiaro, luce polarizzata |
Set con astuccio/custodia/borsa | copertura anti polvere |
Fotocamera digitale | |
Sensore | SONY Exmor CMOS |
A colori/monocromatico | a colori |
Megapixel | 6.3 |
Risoluzione massima, px | 3072x2048 |
Dimensione sensore | 1/1,8" (7,37x4,92 mm) |
Dimensione pixel, µm | 2.4x2.4 |
Sensibilità alla luce | 425 mV a 1/30 s |
Rapporto segnale/rumore | 0,15 mV a 1/30 s |
Tempo di esposizione | 0,02 ms – 15 s |
Registrazione video | ✓ |
Registrazione video | sì |
Frequenza dei fotogrammi, fps@risoluzione | 59@3072x2048, 59@1536x1024 |
Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
Formato immagine | *.jpg, *.bmp, *.png, *.tif |
Formato video | registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi) |
Range spettrale, nm | 380-650 (filtro IR integrato) |
Tipo di otturatore | ERS (otturatore elettronico a tendina) |
Bilanciamento del bianco | manuale, automatico |
Controllo esposizione | manuale, automatico |
Funzionalità software | dimensione immagine, luminosità, controllo dell’esposizione |
Software | MAGUS View |
Uscita | USB 3.0, 5 Gb/s |
Requisiti di sistema | Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17" o più grande |
Tipo di montatura | passo C |
Corpo | robusto alluminio |
Alimentazione fotocamera | DC, 5 V, da porta USB del computer; adattatore 12 V, 3 A per la cella di Peltier |
Range temperature di funzionamento fotocamera, °C | -10...+50 |
Intervallo operativo di umidità, % | 30 — 80 |
