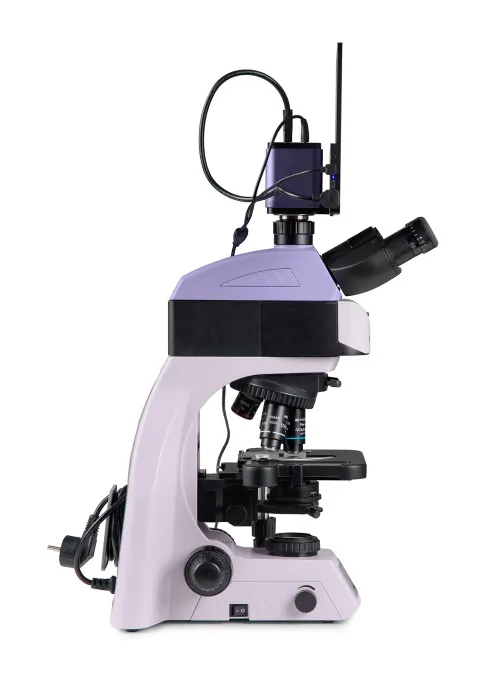

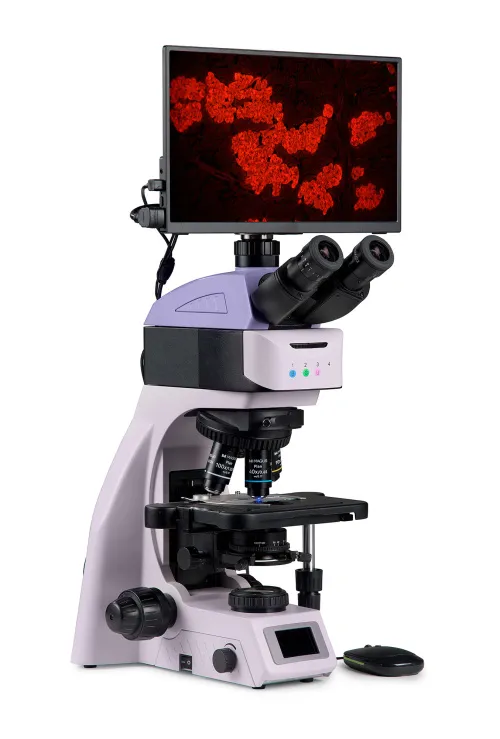

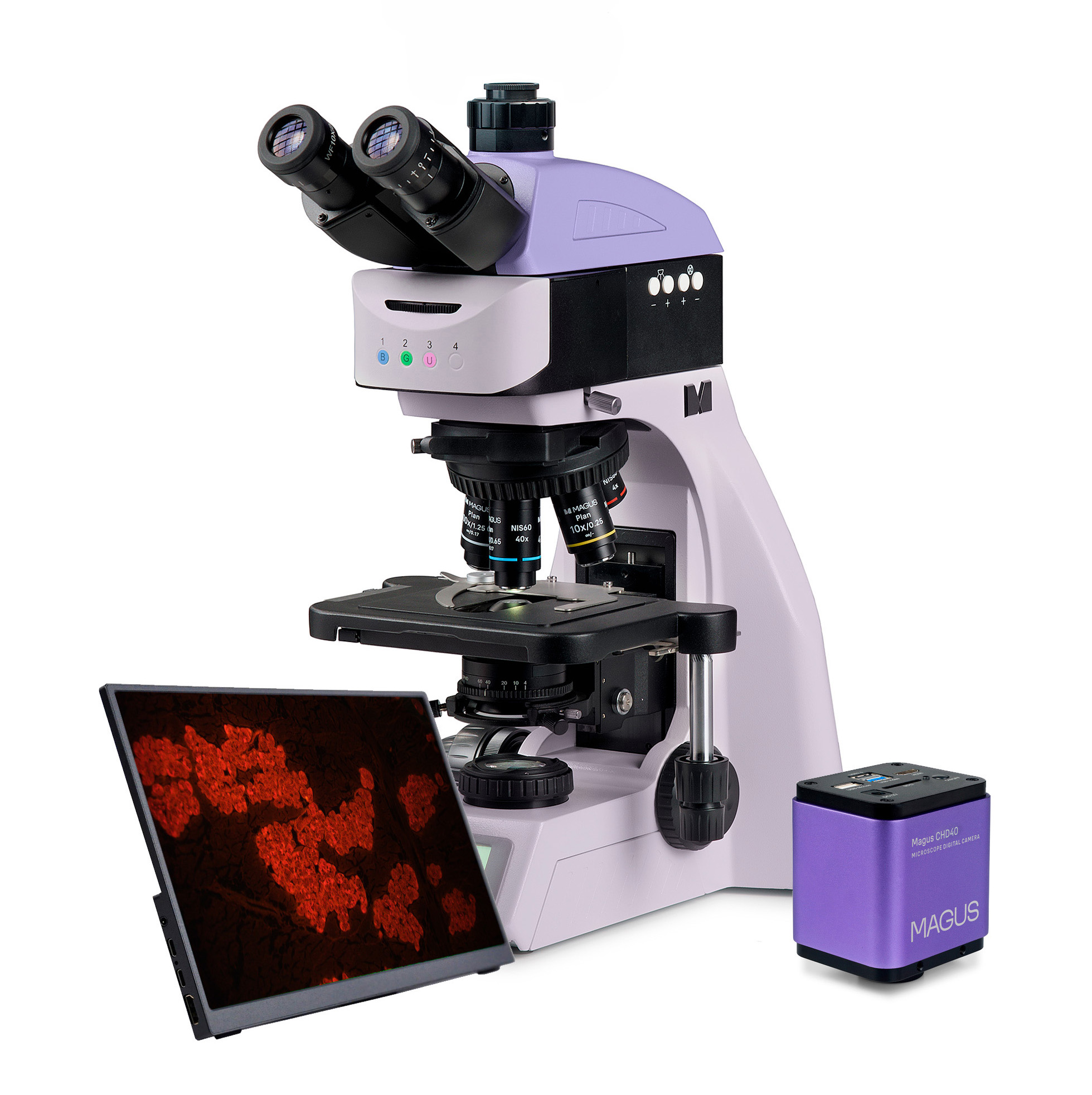

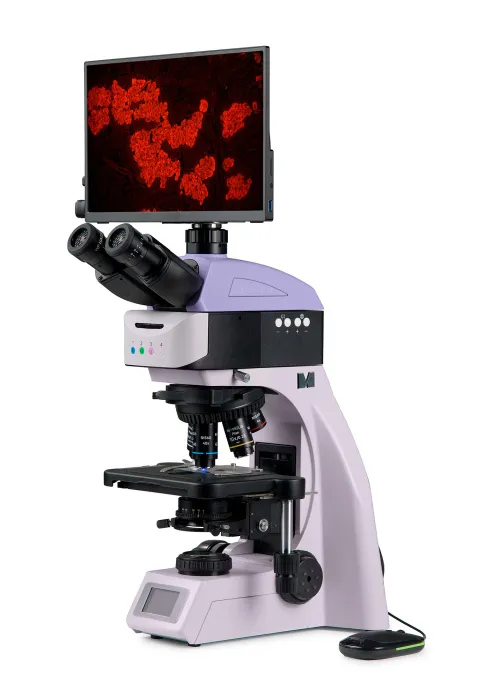

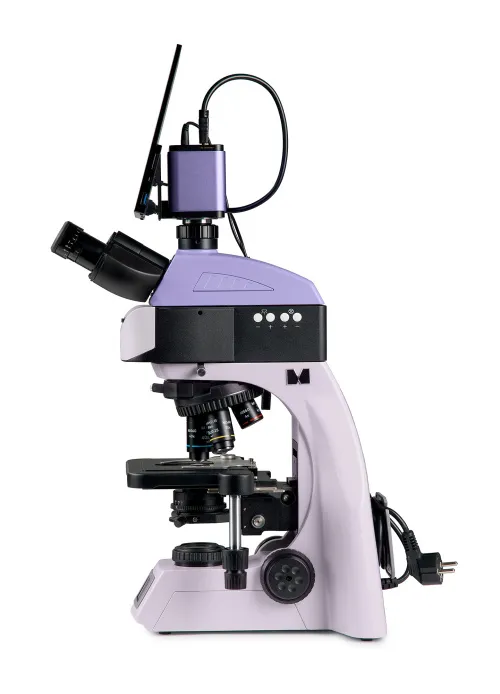

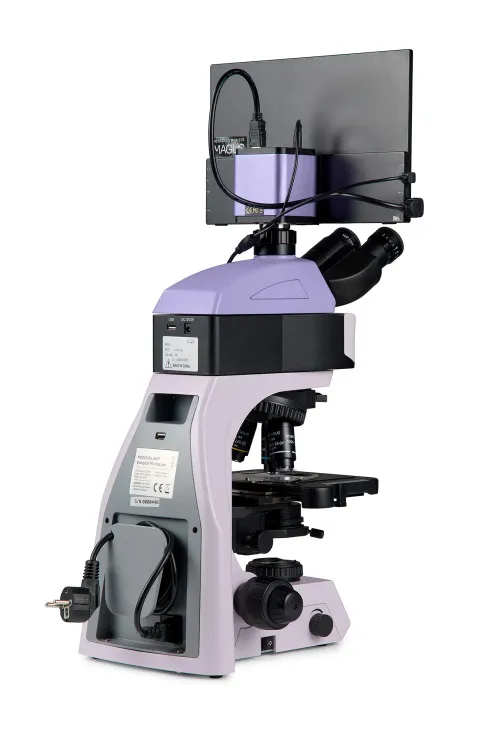

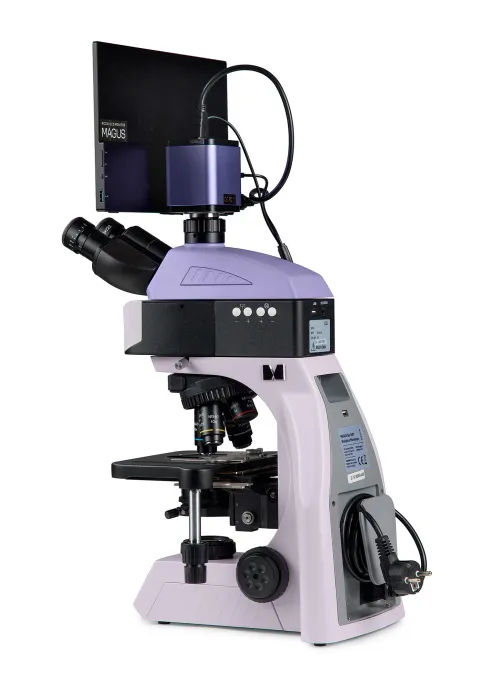

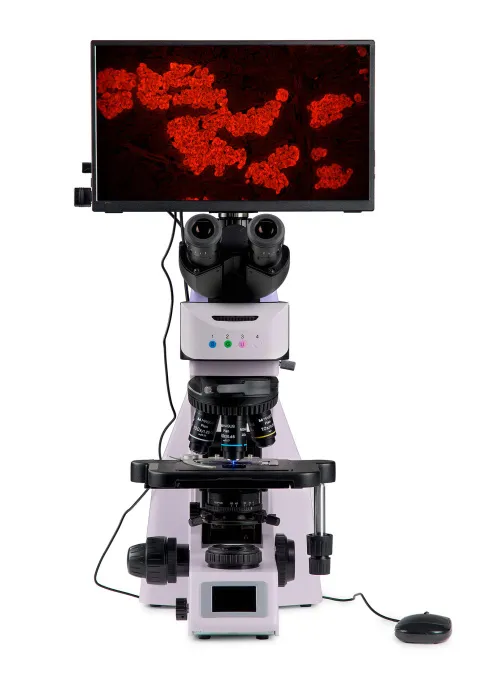

Microscopio digitale a fluorescenza MAGUS Lum D460L LCD

Il microscopio è progettato per l’osservazione di campioni in luce riflessa mediante la tecnica della fluorescenza e in luce trasmessa mediante la tecnica del campo chiaro. Con accessori opzionali, è anche possibile utilizzare tecniche di campo oscuro, di polarizzazione semplice e di contrasto di fase. Il revolver portaobiettivi codificato mantiene un livello di luminosità comodo quando si cambiano gli obiettivi. Il sistema di controllo intelligente dell’illuminazione del microscopio migliora il comfort e la velocità del lavoro quotidiano del ricercatore. Le funzionalità intelligenti aiutano gli studenti ad adattarsi facilmente alla professione e ad acquisire l’esperienza professionale di cui hanno bisogno. La tecnica a fluorescenza si basa sulla capacità delle sostanze di emettere luce quando vengono eccitate dalla luce di una determinata lunghezza d’onda. Su MAGUS Lum D460L LCD, i campioni vengono eccitati con luce blu, verde e ultravioletta. La lunghezza d’onda della luce emessa sarà maggiore della lunghezza d’onda della luce di eccitazione. Alcuni campioni presentano autofluorescenza, mentre altri devono essere trattati con fluorocromi. Il microscopio è dotato di una fotocamera da 8 MP e tre interfacce video: HDMI, USB 3.0 e Wi-Fi. Può essere connesso contemporaneamente a diversi dispositivi: monitor, laptop e computer desktop. Il software integra il sistema con funzioni di analisi e documentazione. Il monitor del microscopio digitale ha una risoluzione di 4 K. Il microscopio viene utilizzato in istituti e laboratori medici, organizzazioni di ricerca, centri forensi, organizzazioni industriali e ambientali, aziende farmaceutiche e istituti didattici.

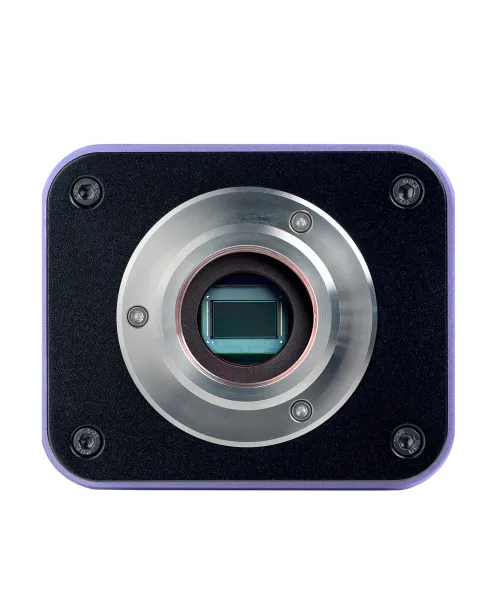

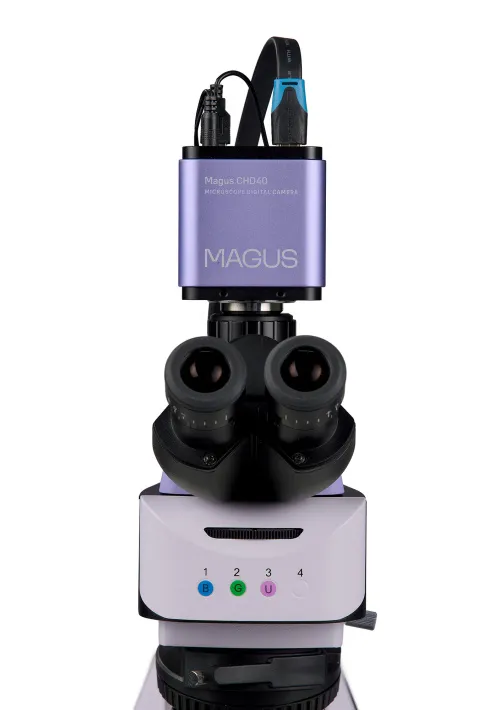

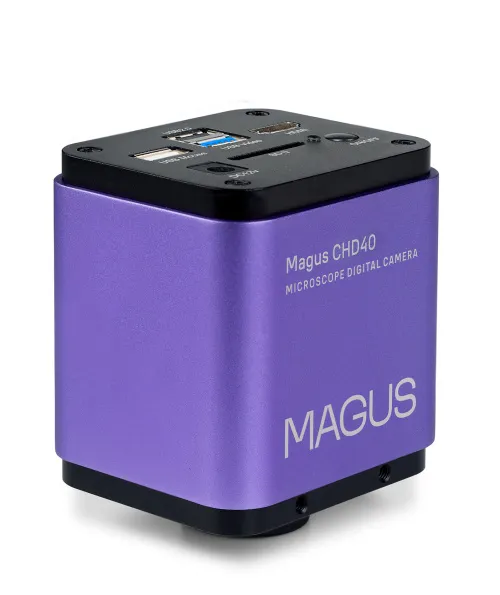

Fotocamera digitale

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor. La fotocamera è dotata di un sensore da 8 MP e produce un’immagine realistica con risoluzione 4K (3840x2160 pixel) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la risoluzione dell’immagine è Full HD (1920x1080 pixel). La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a un TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. La connessione al computer avviene tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps. La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI, pertanto i video si presentano brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento viene visualizzato senza ritardi.

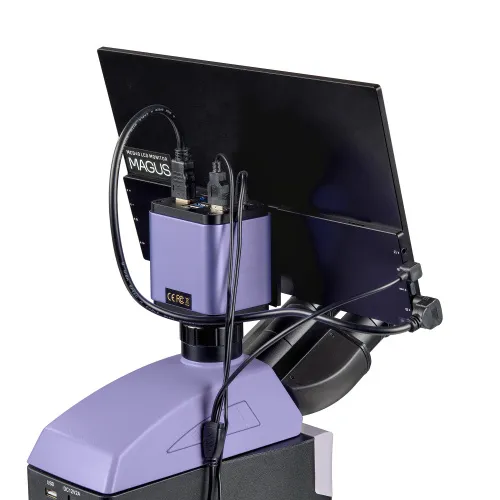

Monitor

Il monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. Si collega a una fotocamera montata sul microscopio per visualizzare un’immagine in tempo reale. È compatibile con fotocamere MAGUS HDMI che operano in risoluzione 4K. Lo schermo è da 13,3 pollici. Il sensore IPS fornisce un’immagine luminosa con ampi angoli di visualizzazione: se si guarda il monitor da un angolo, non vi è distorsione di colore. Il display può essere posizionato su un supporto pieghevole su un tavolo oppure montato direttamente sulla fotocamera, a seconda di quale sia la soluzione più pratica per l’utente.

Testata del microscopio

Trinoculare, con ottiche corrette all’infinito. I tubi oculari sono girevoli a 360°. L’utente può regolare l’altezza dell’oculare in base alla propria statura. La fotocamera digitale può essere installata nel tubo trinoculare. Il rapporto di beam splitting è fisso a 50/50. Il tubo verticale fornisce un ingrandimento di 0,55x. Quando associato con l’adattatore 1x incluso, l’ingrandimento finale alla fotocamera è 0,55x. Nel calcolo del campo visivo e dell’ingrandimento sullo schermo per ciascun obiettivo, utilizzare un fattore totale di 0,55x. La configurazione di base comprende oculari da 10x/22 mm con regolazione diottrica ed estrazione pupillare per lavorare con occhiali. Delle conchiglie oculari piatte in gomma proteggono gli occhiali da vista dai graffi.

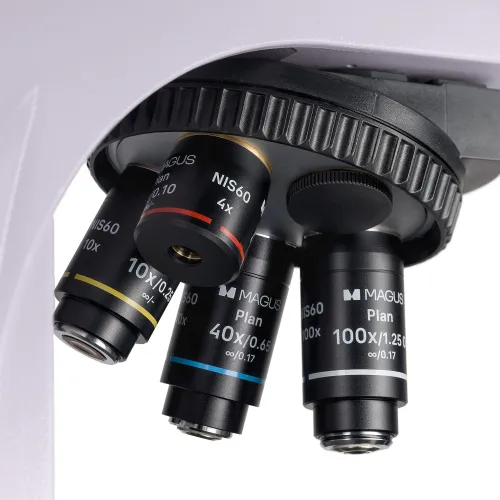

Revolver portaobiettivi e obiettivi

Il portaobiettivi codificato per cinque obiettivi è orientato verso l’interno: l’utente può vedere l’obiettivo inserito nel percorso ottico e lo spazio al di sopra del tavolino è libero. In alternativa, nello slot libero può essere installato un obiettivo aggiuntivo per ottenere un ingrandimento extra. La distanza parafocale è di 60 mm. L’obiettivo 40x con la sua distanza di lavoro estesa di 1,5 mm fornisce protezione aggiuntiva per la lente frontale contro il contatto a olio da immersione durante la rotazione del revolver. Sul portaobiettivi è presente uno slot con una presa per l’analizzatore.

Mantenimento di un livello di luminosità comodo nella luce trasmessa durante il cambio di ingrandimenti Gli obiettivi con diversi ingrandimenti trasmettono la luce a livelli diversi di intensità; ogni volta che cambi obiettivo, è necessario regolare la luminosità della luce. Passare da un obiettivo con ingrandimento più alto a uno più basso causa l’affaticamento degli occhi, poiché la luminosità dell’immagine negli oculari aumenta bruscamente. MAGUS Lum D460L LCD, dotato di controllo intelligente della luminosità, risolve questo problema. Il microscopio ricorda la luminosità di ciascun obiettivo selezionato dall’utente e la imposta automaticamente quando si gira il portaobiettivi. Il controllo intelligente riduce il tempo necessario per regolare la luminosità. MAGUS Lum D460L LCD aumenta il comfort dell’utente e fa risparmiare tempo anche quando il lavoro richiede frequenti cambiamenti di ingrandimento.

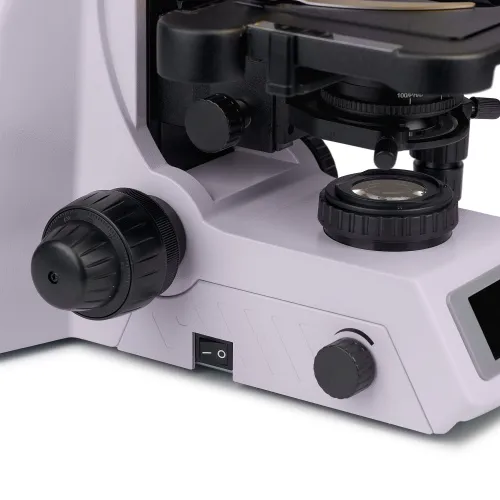

Meccanismo di messa a fuoco

Manopole coassiali per la messa a fuoco grossolana e fine. La manopola per la messa a fuoco grossolana si trova a sinistra. Le manopole di messa a fuoco fine si trovano su entrambi i lati, la manopola destra avente delle speciali dentellature per le dita. L’anello a sinistra regola la tensione della corsa della messa a fuoco grossolana. L’utente regola la tensione comoda per il lavoro.

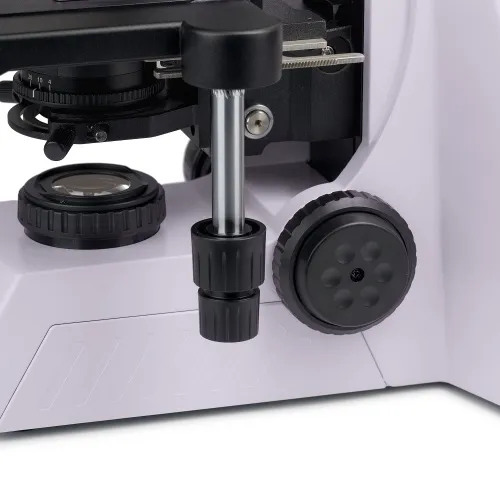

Tavolino

Il tavolino non ha alcun pignone e cremagliera sull’asse X, il che migliora l’ergonomia. Il meccanismo a cinghia consente lo spostamento fluido del campione. Il porta campione è fissato tramite due viti e può essere rimosso facilmente durante la scansione manuale. La lunga maniglia di controllo del tavolino garantisce il comfort dell’utente: la mano poggia sul tavolo senza sforzo.

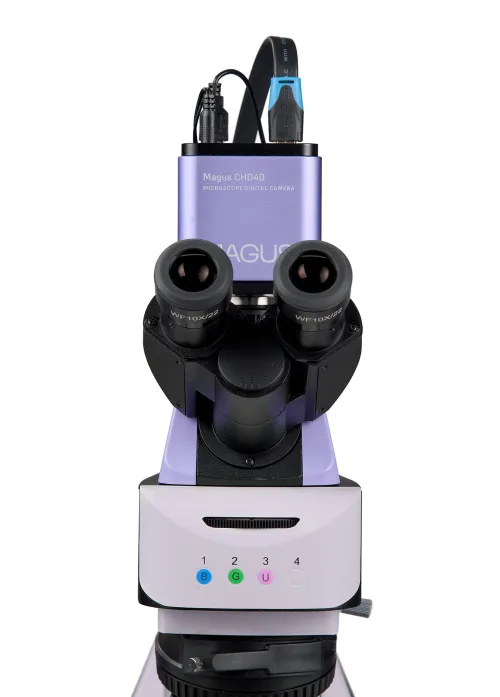

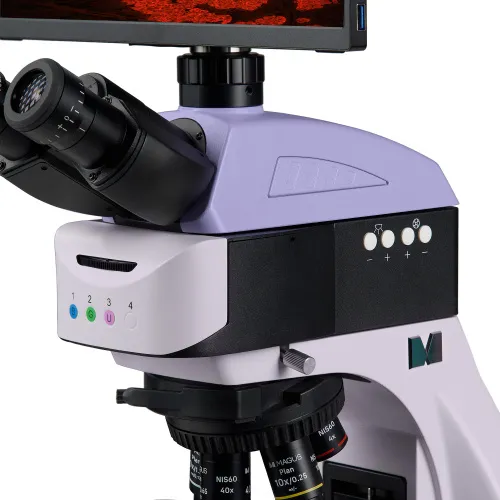

Attacco a fluorescenza motorizzato

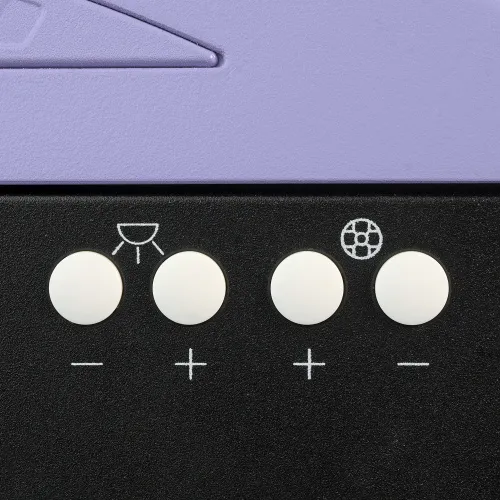

All’interno dell’attacco, è presente una torretta girevole a 4 posizioni con tre filtri a fluorescenza, a banda larga, di lunghezze d’onda diverse: blu (B), verde (G) e ultravioletta (UV). Il filtro necessario viene introdotto sul cammino ottico premendo un pulsante. Un pulsante sull’attacco ruota la torretta in senso orario fino al filtro successivo e l’altro pulsante ruota la torretta in senso antiorario. Una posizione della torretta corrisponde a osservazioni in campo chiaro in luce trasmessa. Le sorgenti luminose di eccitazione sono i LED. I LED raggiungono immediatamente la luminosità impostata dall’utente. Non si surriscaldano durante l’utilizzo prolungato e possono spegnersi rapidamente, se necessario. Ciò rende più semplice il passaggio da una tecnica di osservazione in campo chiaro a una tecnica di fluorescenza e viceversa. La luminosità dei LED è controllata da due pulsanti aggiuntivi situati nella stessa area di lavoro dei pulsanti di commutazione della torretta. La durata del LED è di 50.000 ore. Per l’istruzione superiore si consiglia di scegliere la fluorescenza a LED, in quanto rappresenta l’opzione più sicura e richiede una manutenzione minima.

Illuminazione Köhler in luce trasmessa

Una corretta impostazione dell’illuminazione Köhler migliora la qualità dell’immagine di un campione. Con tale illuminazione, si consegue la massima risoluzione per ciascun obiettivo e un campo visivo uniformemente illuminato, senza oscuramenti ai bordi. L’oggetto di studio è nitido e non presenta artefatti di immagine.

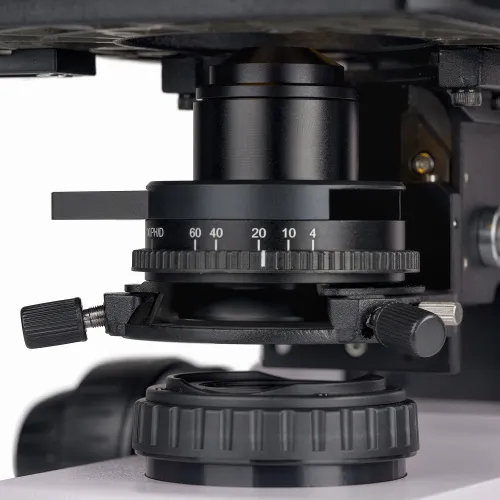

Condensatore

Il condensatore è regolabile in altezza e può essere centrato. Tipo di montatura: a coda di rondine. L’anello del condensatore regola il diaframma di apertura a iride. Il corpo del condensatore presenta il valore di ingrandimento degli obiettivi e l’anello ha un indicatore. Per raggiungere contrasto su ciascun obiettivo, si consiglia di ruotare l’anello in modo che l’indicatore corrisponda all’ingrandimento dell’obiettivo in uso. Il condensatore ha un alloggiamento con presa per uno slider di campo oscuro o uno slider per contrasto di fase. L’installazione di uno slider permette di risparmiare tempo quando si cambia metodo di osservazione.

Sorgente luminosa per osservazioni in luce trasmessa

L’illuminatore in luce trasmessa impiega un LED da 3 W. La temperatura colore non cambia quando viene regolata la luminosità. La durata del LED è di 50.000 ore.

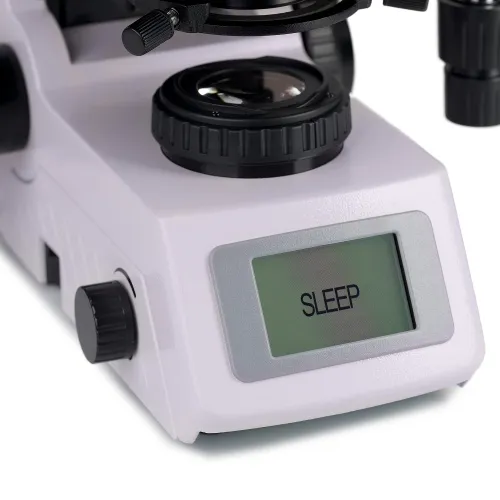

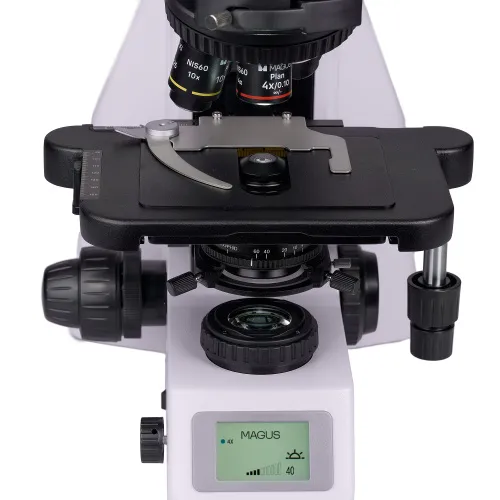

Schermo di stato LCD

Lo schermo LCD sulla base del microscopio visualizza l’ingrandimento dell’obiettivo, la luminosità della sorgente luminosa, nonché la modalità operativa ("attesa" ed "eco"). Utilizzando lo schermo e due manopole, l’utilizzatore del microscopio regola la luminosità, blocca la regolazione della luminosità e imposta la modalità "attesa" e il timer di spegnimento automatico.

Design ergonomico

Il disagio fisico causa fatica e riduce la produttività. Il design ergonomico del microscopio svolge un ruolo importante nella ricerca scientifica quotidiana. MAGUS Lum D460L LCD fornisce comfort all’utente durante il funzionamento. Ruotando i tubi oculari, l’utente può regolare l’altezza di osservazione per prevenire l’affaticamento della schiena e del collo. Le manopole di messa a fuoco sono posizionate alla base del microscopio. L’utente non ha bisogno di sforzare le mani. Grazie al movimento fluido del meccanismo, l’utente può mettere a fuoco l’oggetto senza sforzo. Il microscopio viene azionato con un movimento minimo della mano, poiché la lunga maniglia di controllo del tavolino e la manopola di messa a fuoco fine si trovano nella stessa area di lavoro. Il microscopio è dotato di una speciale maniglia di trasporto. Il design per il posizionamento nascosto del cavo di alimentazione migliora l’estetica del posto di lavoro e la sicurezza del trasporto del microscopio, oltre a semplificare la conservazione del dispositivo.

Accessori

Esiste una linea di accessori appositamente studiati per questo microscopio. Gli obiettivi opzionali forniscono un ingrandimento aggiuntivo. Gli oculari estendono l’intervallo di ingrandimento del microscopio. Gli oculari aggiuntivi aiutano a massimizzare il potenziale dell’obiettivo utilizzato più spesso. Il dispositivo a contrasto di fase, lo slider di campo oscuro e il set polarizzatore/analizzatore offrono più tecniche di contrasto in modo da poter studiare campioni invisibili in campo chiaro. Per misurare gli oggetti viene utilizzato un vetrino di calibrazione che può essere combinato con l’oculare con una scala graduata o con il software della fotocamera.

Modelli alternativi

MAGUS Lum D460L LCD è un’alternativa per i seguenti modelli: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Caratteristiche del microscopio:

• Esame di campioni che emettono fluorescenza quando esposti alla luce di eccitazione
• Tecniche di microscopia: fluorescenza in luce riflessa, campo chiaro in luce trasmessa
• Testata trinoculare con regolazione dell’altezza per adattarsi all’osservatore, un tubo verticale per montare una fotocamera digitale, e un beam splitting 50/50
• Revolver portaobiettivi codificato: la luminosità della sorgente luminosa è impostata automaticamente in base all’obiettivo selezionato
• L’illuminatore a luce trasmessa è un LED da 3 W a risparmio energetico con durata fino a 50.000 ore
• Illuminazione trasmessa Köhler, condensatore centrato e regolabile in altezza con marcature di ingrandimento dell’obiettivo
• Sistema di controllo intelligente della luce trasmessa: selezione automatica della luminosità, blocco della regolazione della luminosità, timer di spegnimento automatico, schermo di stato funzionamento LCD
• Tavolino senza cremagliera di posizionamento sull’asse X e con una lunga maniglia di controllo per una comoda operazione

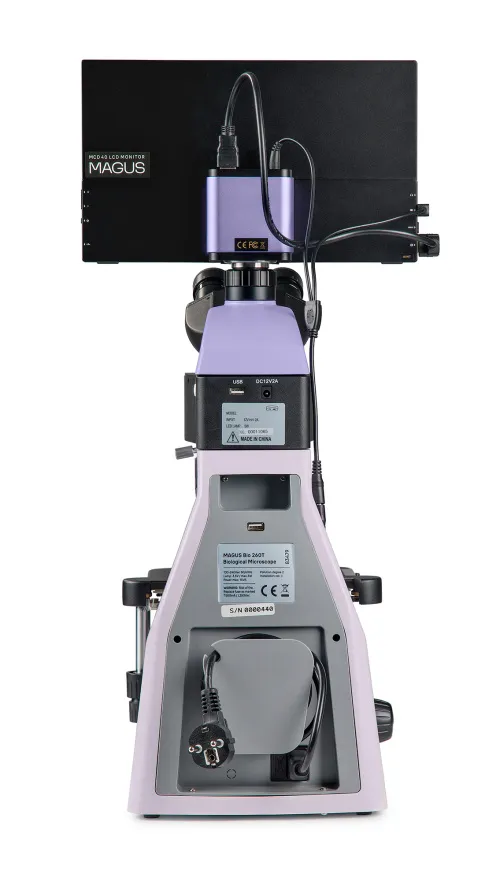

• Supporto ergonomico con maniglia di trasporto e posizione nascosta del cavo di alimentazione
• Ampia gamma di accessori opzionali compatibili

Caratteristiche della fotocamera:

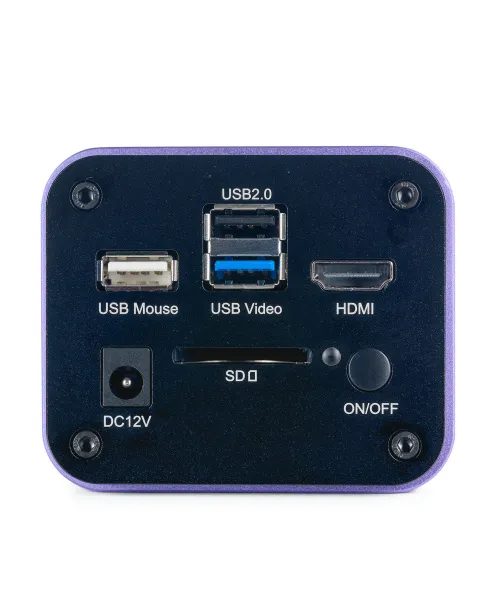

• La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connetterla a un PC tramite Wi-Fi e interfaccia USB 3.0
• Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
• 30 fps con qualsiasi interfaccia di uscita video per l’osservazione di oggetti in movimento, la registrazione video, e spostamento del campione senza scatti o ritardi
• Il sensore CMOS SONY Exmor/Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminose e con colori saturi
• Il software con funzioni di cattura di fotografie, registrazione video, elaborazione di immagini, visualizzazione su monitor esterno e misurazione lineare e angolare

Caratteristiche monitor:

• La risoluzione 4K offre immagini realistiche altamente dettagliate e nitide
• Il sensore IPS produce un’immagine luminosa e dai colori saturi con ampi angoli di visualizzazione orizzontali e verticali
• Può essere montato sulla fotocamera o sul tavolo per soddisfare le preferenze dell’utente

Confezione:

• Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (2 m), mouse USB, scheda di memoria SD da 32 GB, adattatore di alimentazione da 12 V/1 A (Euro), unità flash USB con driver e software, guida all’utilizzo e certificato di garanzia)
• Monitor LCD MAGUS MCD40
• Supporto con alimentatore integrato, sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, montatura condensatore e revolver portaobiettivi
• Condensatore Abbe
• Attacco a fluorescenza motorizzato
• Cubi per filtri fluorescenti B/G/UV
• Testata del microscopio trinoculare
• Obiettivo planacromatico Plan 4x/0,10 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 10x/0,25 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 40x/0,65 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 100x/1,25 a olio ∞/0,17 (a molla), distanza parafocale: 60 mm
• Oculare da 10x/22 mm con alto punto oculare e regolazione diottrica (2 pz.)
• Conchiglia oculare (2 pz.)
• Adattatore passo C
• Cavo di alimentazione del microscopio
• Adattatore di alimentazione per attacco a fluorescenza
• Copertura antipolvere
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 10x/22 mm con reticolo
• Oculare 10x/22 mm con mirino
• Oculare 12,5x/16mm (2 pz.)
• Oculare 15x/16mm (2 pz.)
• Oculare 20x/12mm (2 pz.)
• Oculare 30x/8mm (2 pz.)
• Obiettivo planacromatico Plan 2x/0,06 ∞/–, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 20x/0,40 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 60x/0,80 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planare apocromatico Plan Apo 60x/1,42 a olio ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 100x/1,10 ∞/0,17 ad acqua, distanza parafocale: 60 mm
• Set di obiettivi a fluorescenza planari semi-apocromatici: 4x, 10x, 20x, 40x, 100x (a olio); ∞/0,17; distanza parafocale 60 mm
• Dispositivo per contrasto di fase: set di slider per contrasto di fase, telescopio di centraggio ausiliario, set di obiettivi per contrasto di fase
• Dispositivo per contrasto di fase: condensatore a contrasto di fase, set di obiettivi di fase, telescopio di centraggio ausiliario
• Slider di campo oscuro
• Condensatore per campo oscuro a secco con N.A. 0,7–0,9
• Condensatore per campo oscuro a olio con N.A. 1,3–1,26
• Set polarizzatore/analizzatore
• Vetrino di calibrazione
• Set di filtri colore (blu, verde, giallo, vetro satinato)
• Adattatore passo C
