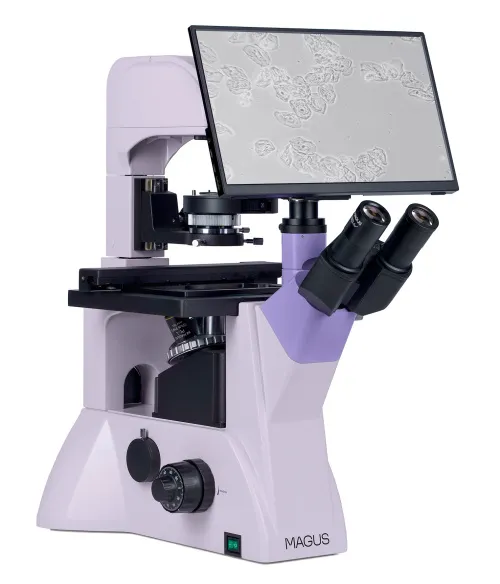

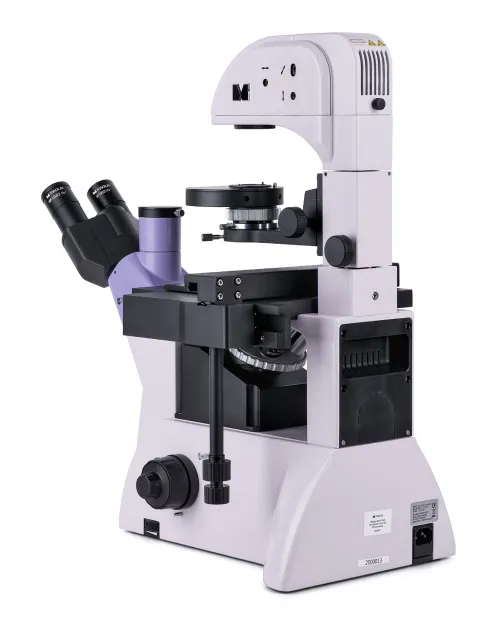

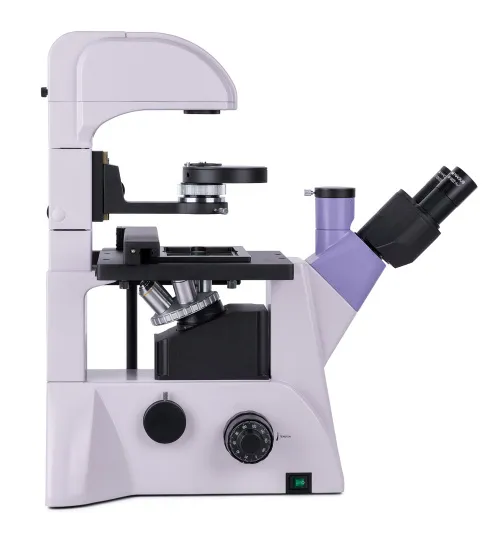

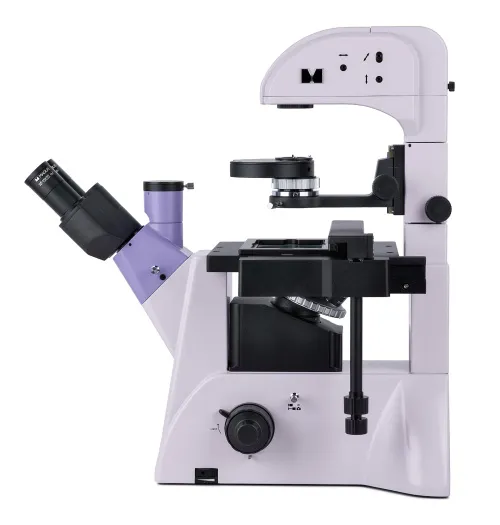

Microscopio biologico invertito digitale MAGUS Bio VD350 LCD

Il MAGUS Bio VD350 LCD è un microscopio biologico invertito usato per lo studio di campioni con e senza colorante aggiunto, contenuti in vetreria da laboratorio: piastre di Petri, provette, crogioli, ecc. L’altezza della vetreria può partire dai 55 mm e, inclinando il supporto dell’illuminatore, raggiungere i 165 mm. Il fondo della vetreria compatibile con l’osservazione può essere spesso fino a 1,2 mm. Questo microscopio, che utilizza tecniche di microscopia in luce trasmessa a contrasto di fase e in campo chiaro, ha un tubo trinoculare e una porta laterale per fotocamera per l’installazione rispettivamente di un monitor e di una fotocamera digitale. Questo modello è adatto per il lavoro di routine in laboratori professionali e di ricerca, nonché per la didattica.

Fotocamera digitale

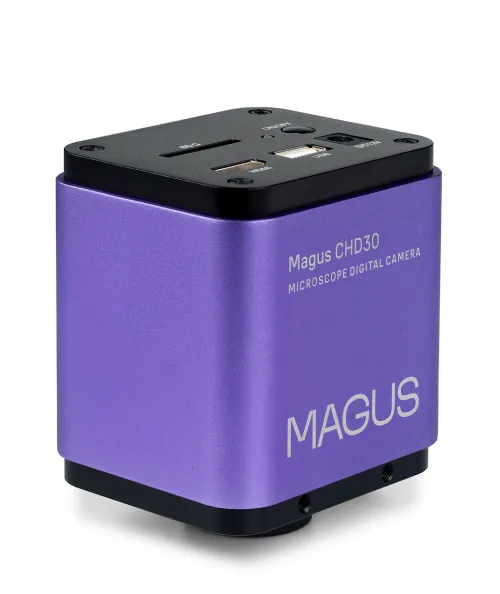

La fotocamera digitale MAGUS CHD30 è dotata di un sensore 2 MP e produce immagini realistiche Full HD ad una risoluzione di 1920x1080 px. La fotocamera presenta un’alta sensibilità alla luce, funzione di autofocus ed è adatta per le osservazioni fluorescenti.

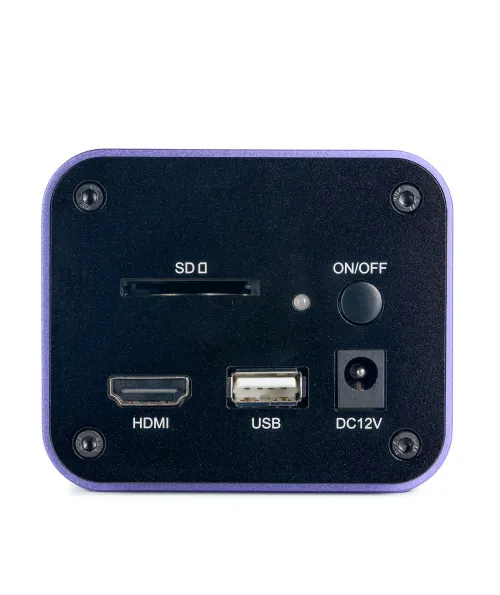

La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a un monitor TV o a un proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla a un PC tramite Wi-Fi.
Il video è registrato a 60 fps o 25 fps in base all’interfaccia di uscita video.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.

Monitor

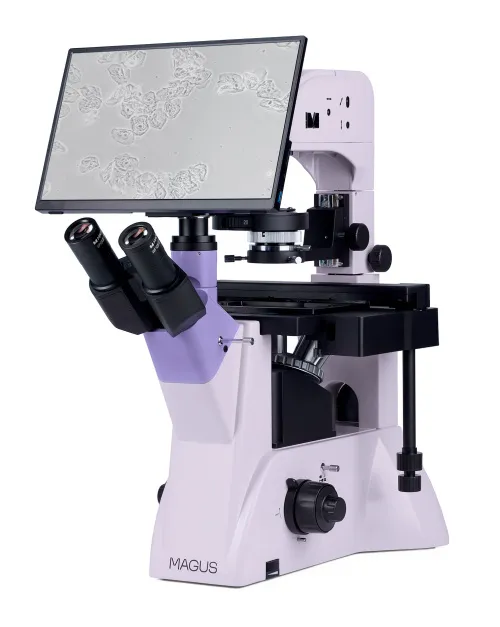

I monitor MAGUS MCD funzionano in combinazione con fotocamere MAGUS CHD per formare un sistema di imaging completo per i microscopi MAGUS.
La connessione alla fotocamera avviene tramite la sua interfaccia HDMI. Il monitor visualizza immagini in tempo reale. Il suo display LCD IPS ha un ampio angolo di visione, elevata luminosità e buon contrasto. Quando si guarda lo schermo anche da un angolo ampio, l’immagine non risulta distorta. La dimensione dello schermo è 13,3''.

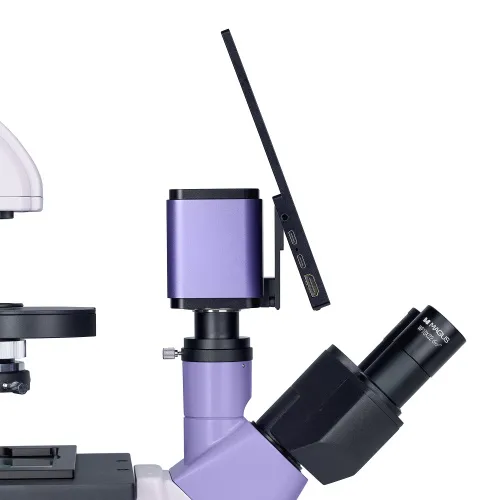

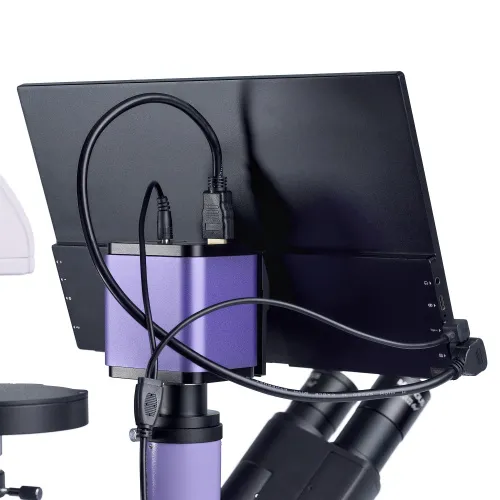

Il monitor può essere installato su una superficie orizzontale utilizzando un supporto pieghevole o montato direttamente su una fotocamera o treppiede.

Ottiche

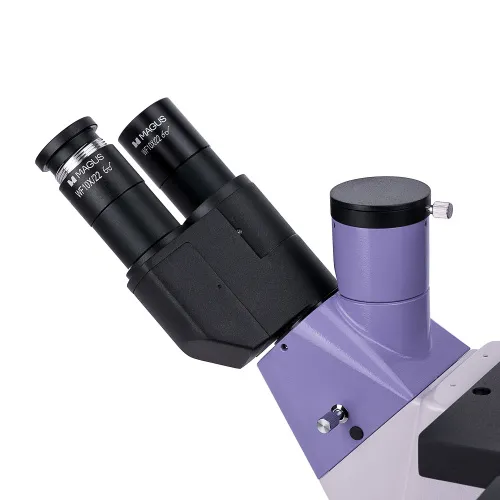

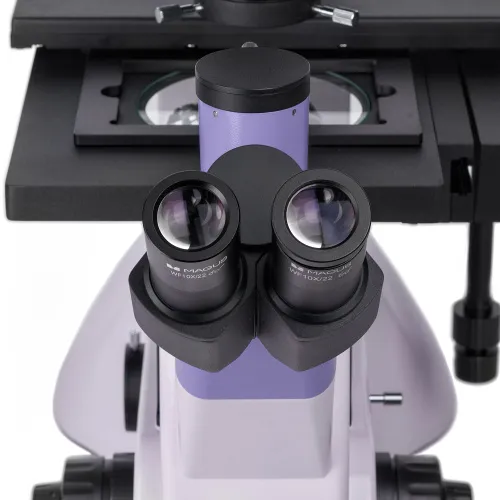

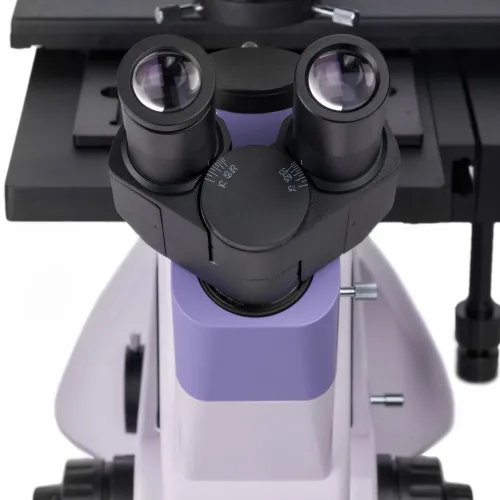

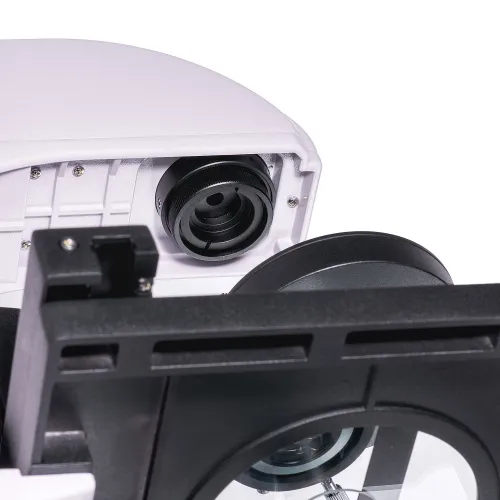

Durante l’assemblaggio del microscopio è possibile selezionare la posizione della testata trinoculare: può essere ruotata di 180° per regolare l’altezza della pupilla d’uscita. Usare il tubo verticale per alloggiare il monitor e la porta laterale sul telaio del microscopio per installare una fotocamera digitale. Il beam splitter inserito nello stativo suddivide il fascio ottico con un rapporto 100/0 o 0/100 mentre il beam splitter nel tubo trinoculare ha un rapporto 50/50 (quando aperto) oppure 100/0 (quando è chiuso).

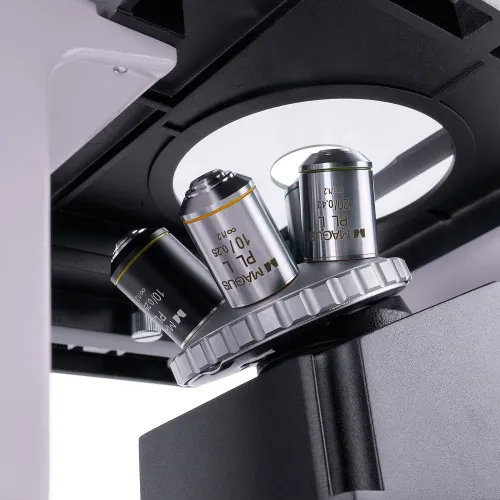

Nella confezione sono inclusi quattro obiettivi planacromatici all’infinito, uno dei quali è pensato per la microscopia a contrasto di fase. Una volta installati tutti e quattro gli obiettivi, sul revolver portaobiettivi rimane uno slot libero per l’aggiunta di un ulteriore obiettivo.

Illuminazione

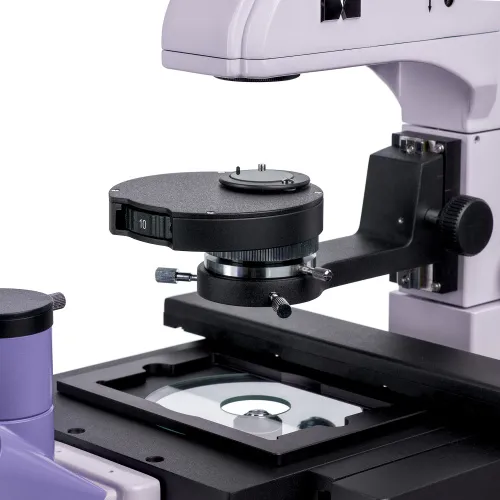

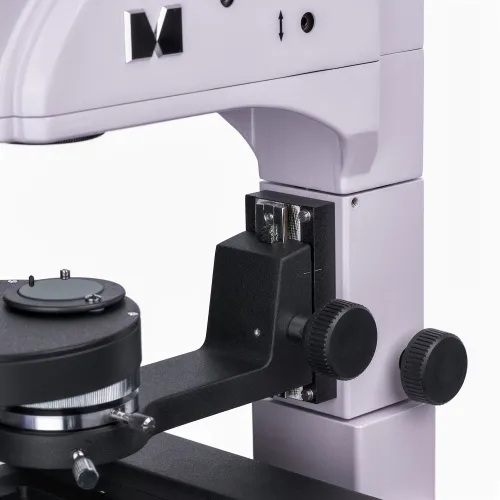

Il condensatore per contrasto di fase consente di passare agevolmente e in modo pratico da una tecnica di microscopia all’altra. Ha quattro posizioni di lavoro: con apertura libera per le osservazioni in campo chiaro, le aperture 10x, 20x e 40x per il contrasto di fase con un obiettivo di ingrandimento opportuno.

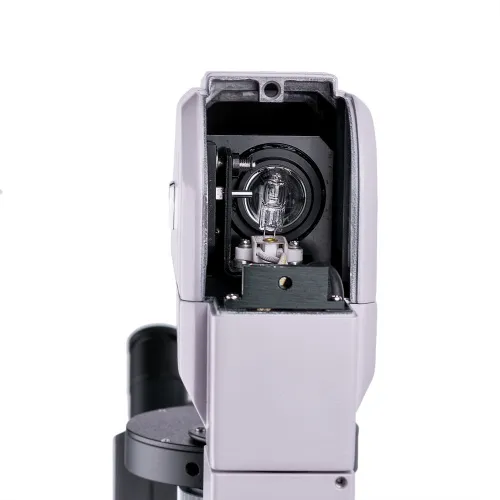

La sorgente luminosa per osservazioni in luce trasmessa è una lampada alogena da 30 W che emette luce con una temperatura colore pensata per un maggiore comfort visivo. La luminosità è regolabile e la lampada è alimentata via rete elettrica AC. Il sistema di illuminazione rende possibile allestire l’illuminazione di Köhler per migliorare la qualità dell’immagine.

Tavolino e meccanismo di messa a fuoco

Nella confezione sono compresi quattro porta piastre. I supporti possono essere spostati lungo l’asse X e l’asse Y tramite un inserto traslatore, mentre il tavolino rimane stazionario. Gli alloggiamenti sono progettati per ospitare vetreria di varie dimensioni.

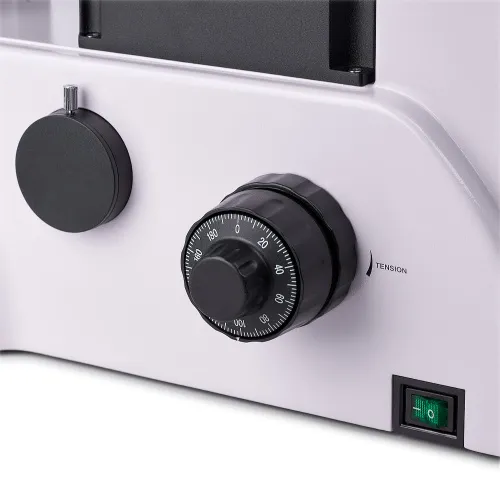

Il meccanismo di messa a fuoco è regolabile con fluidità. Il meccanismo di messa a fuoco grossolana è dotato di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata. Valore della scala di messa a fuoco fine: 2 μm. Le manopole sono posizionate alla base del microscopio e consentono di mantenere le mani in una posizione più rilassate durante il lavoro.

Accessori

Sono disponibili degli accessori aggiuntivi per massimizzare le potenzialità del microscopio: oculari, obiettivi a contrasto di fase, fotocamere digitali e vetrini di calibrazione.

Caratteristiche chiave del microscopio:

• Fotocamera digitale MAGUS CHD30 (fotocamera digitale, cavo HDMI (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, Adattatore Wi-Fi USB, adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Monitor LCD MAGUS MCD20
• Per l’osservazione di campioni su vetreria da laboratorio fino a 55 mm di altezza e con uno spessore del fondo fino a 1,2 mm

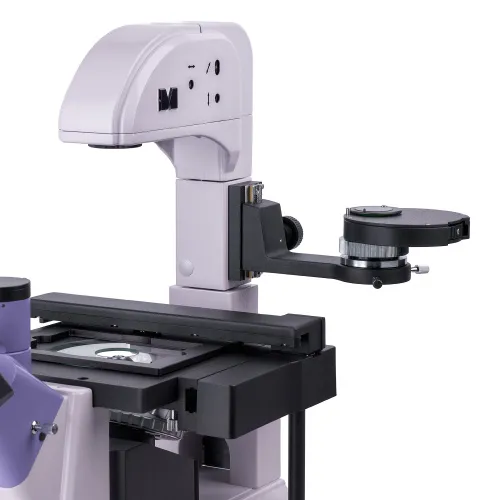

• Inclinando il supporto dell’illuminazione è possibile usare vetreria con altezza fino a 165 mm
• Tecniche di campo chiaro e contrasto di fase; condensatore per il contrasto di fase con diaframma di campo
• Tavolino con 4 porta piastre di varie dimensioni; inserto meccanico per lo spostamento del campione nel piano orizzontale
• Il microscopio ha una testata girevole a 180°

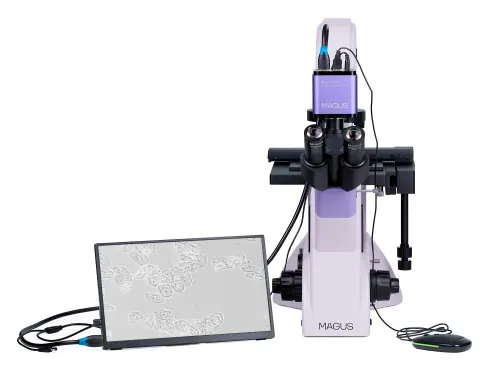

• Due opzioni per l’installazione di monitor e fotocamera: il tubo verticale e una porta sul telaio del microscopio
• Sorgente luminosa per osservazioni in luce trasmessa: lampada alogena da 30 W alimentata dalla rete elettrica AC
• Un’ampia gamma di accessori opzionali

Caratteristiche chiave della fotocamera:

• La fotocamera funziona in autonomia senza una connessione a PC tramite l’interfaccia HDMI. È possibile connettersi a un PC tramite interfaccia USB 2.0
• L’autofocus in modalità HDMI facilita la regolazione della nitidezza dell’immagine
• La fotocamera ha una risoluzione pari a 1920x1080 pixel, la scelta ideale per la visualizzazione delle immagini su un monitor Full HD
• 60 fps per l’osservazione di oggetti in movimento, registrazioni video e spostamento del preparato senza ritardi né scatti
• 25 fps tramite Wi-Fi, sufficiente per la regolazione della messa a fuoco e l’elaborazione dell’immagine per mezzo del software

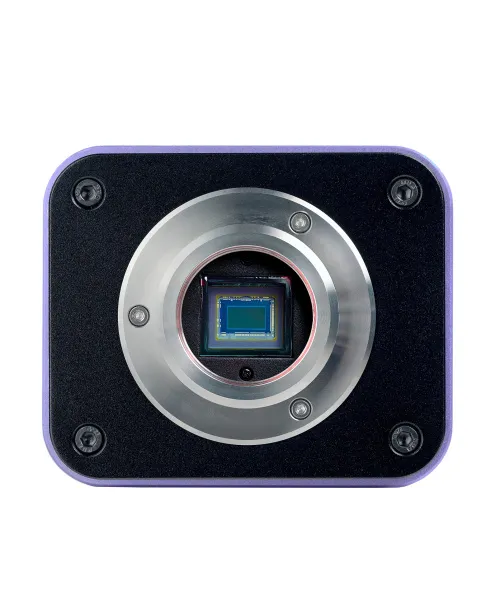

• Sensore CMOS SONY a colori, basso rumore e alta sensibilità alla luce
• Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

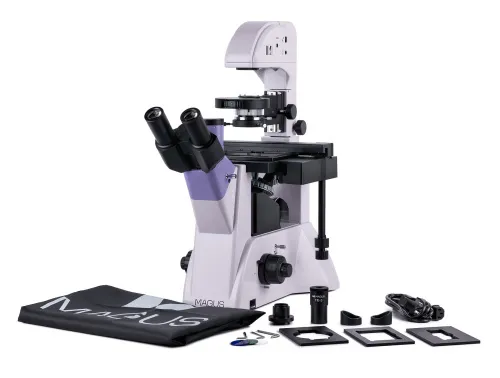

La confezione contiene:

• Fotocamera digitale MAGUS CHD30 (fotocamera digitale, cavo HDMI (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, Adattatore Wi-Fi USB, adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Monitor LCD MAGUS MCD20
• Supporto con alimentatore integrato, sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, montatura condensatore, portaobiettivo girevole e tubo trinoculare
• Condensatore per contrasto di fase
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PHP2 10x/0,25 contrasto di fase WD 4,27 mm
• Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 4,27 mm
• Obiettivo planacromatico all’infinito: PL 20x/0,40 WD 8,0 mm
• Obiettivo planacromatico all’infinito: PL 40x/0,60 WD 3,5 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Conchiglia oculare (2 pz.)
• Telescopio di centraggio
• Piastra del tavolino rotonda
• Traslatore meccanico per lo spostamento dei campioni
• Supporto per piastra (4 pz.)
• Adattatore passo C
• Filtro colori
• Cavo di alimentazione per rete AC
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 21 mm
• Obiettivo planacromatico all’infinito: PHP2 20x/0,40 contrasto di fase WD 8,0 mm
• Obiettivo planacromatico all’infinito: PHP2 40x/0,60 contrasto di fase WD 3,5 mm
• Vetrino di calibrazione
