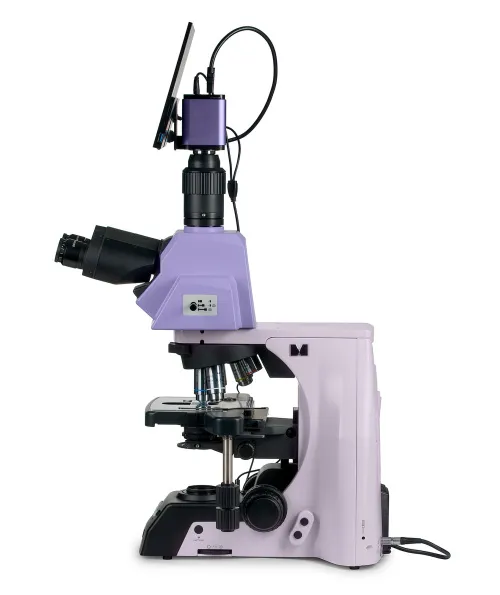

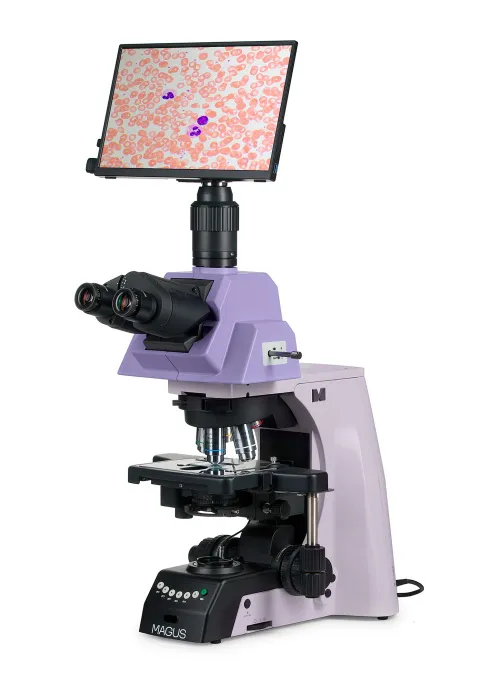

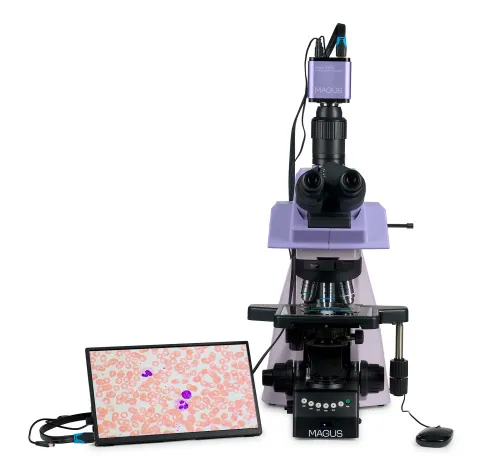

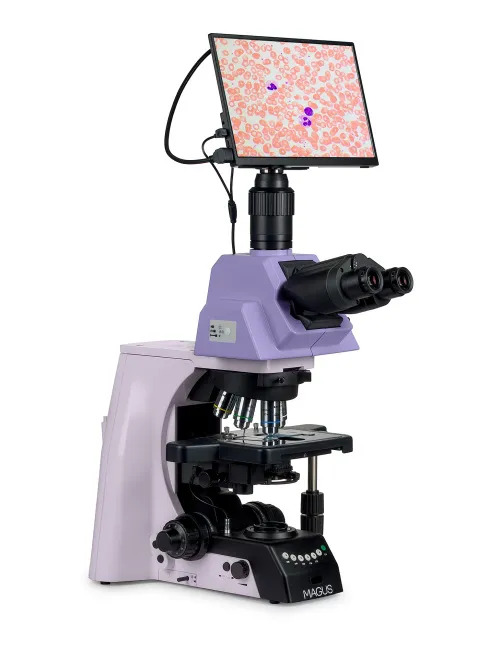

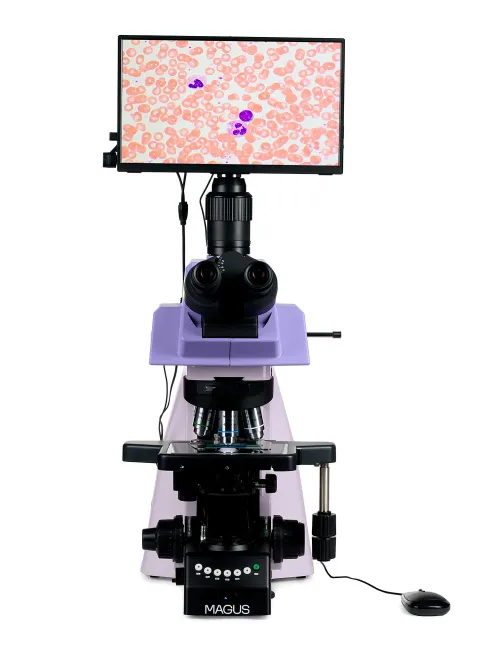

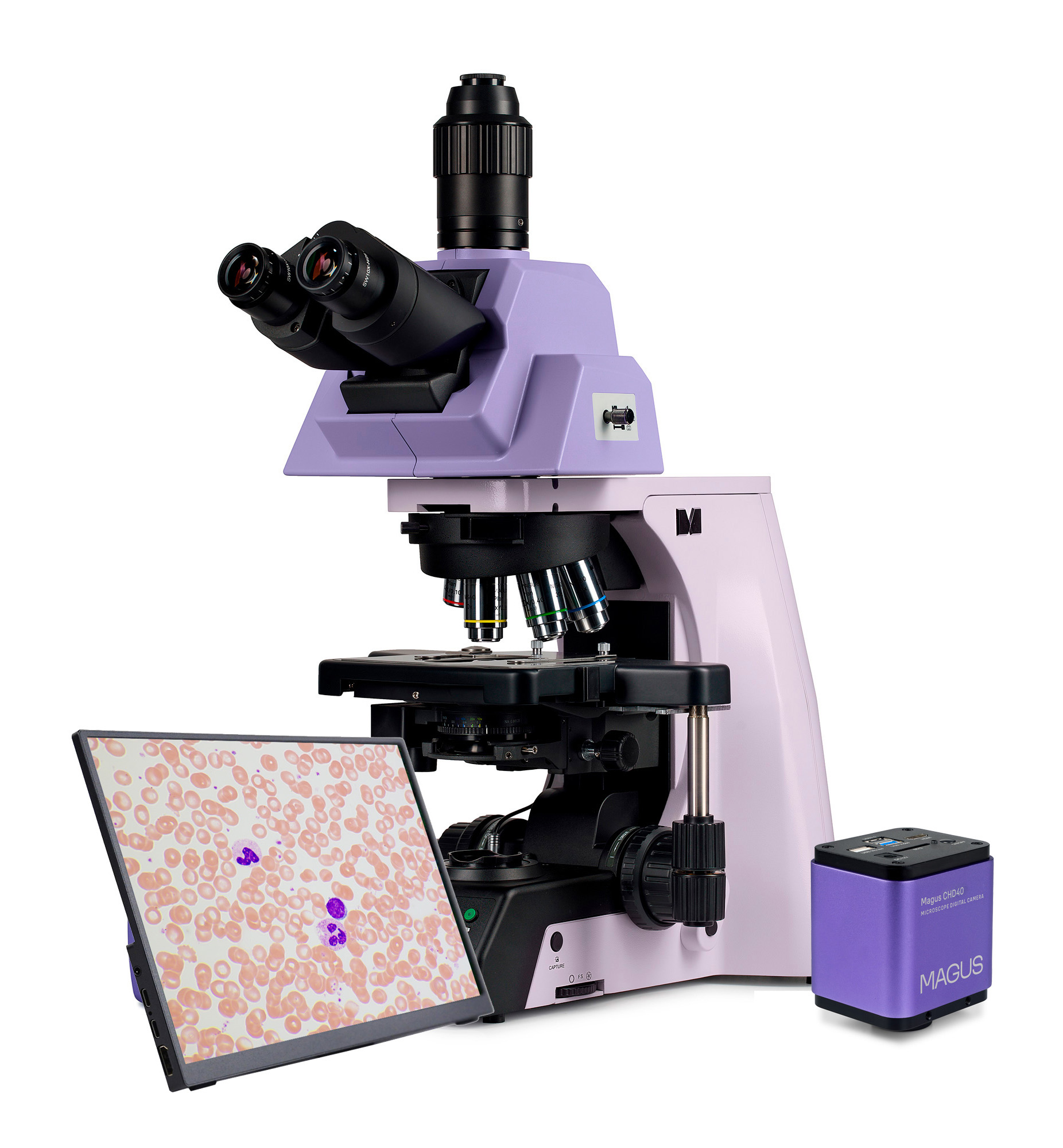

Microscopio biologico digitale MAGUS Bio D290T LCD

Microscopio da ricerca. I microscopio è progettato per l’osservazione di campioni biologici trasparenti e traslucidi, come strisci e sezioni, in luce trasmessa utilizzando la tecnica in campo chiaro. L’installazione di accessori aggiuntivi consentirà tecniche in campo oscuro, a contrasto di fase, a contrasto interferenziale differenziale, in fluorescenza e di polarizzazione.
Il revolver portaobiettivi motorizzato e il condensatore automatizzano il processo di cambio obiettivi e la regolazione del sistema di illuminazione per ciascuno di essi. L’utente non viene distratto dalle impostazioni e rimane pertanto concentrato sulla ricerca che accelera la velocità delle operazioni.
Il microscopio è adatto all’analisi microbiologica, alla diagnostica medica e a compiti scientifici e di ricerca.
Il microscopio è dotato di una fotocamera da 8 MP e tre interfacce video: HDMI, USB 3.0 e Wi-Fi. Può essere connesso contemporaneamente a diversi dispositivi: monitor, laptop e computer desktop. Il software integra il sistema con funzioni di analisi e documentazione.
Il monitor del microscopio digitale ha una risoluzione di 4 K.

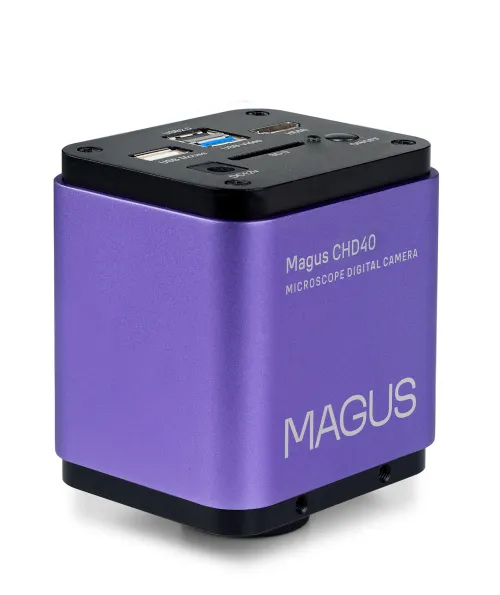

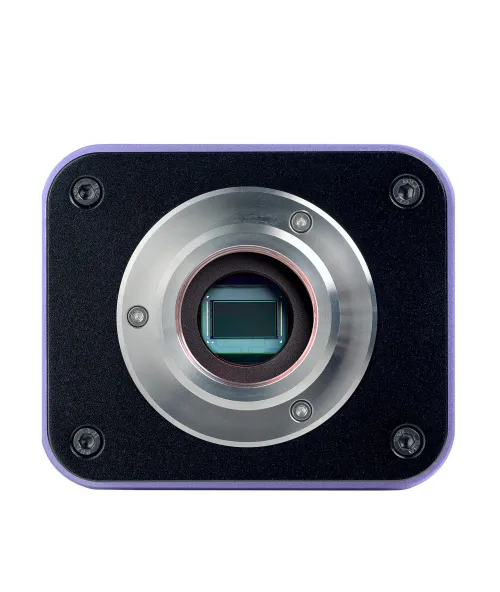

Fotocamera digitale

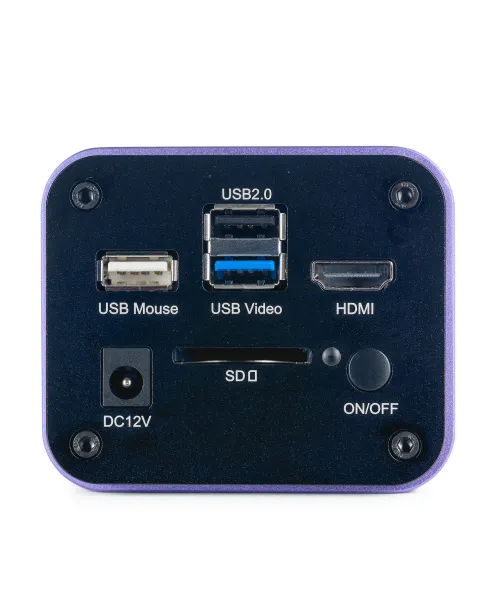

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.
La fotocamera è dotata di un sensore da 8 MP e produce un’immagine realistica con risoluzione 4K (3840x2160 pixel) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la risoluzione dell’immagine è Full HD (1920x1080 pixel).
La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a un TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. La connessione al computer avviene tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI, pertanto i video si presentano brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento viene visualizzato senza ritardi.

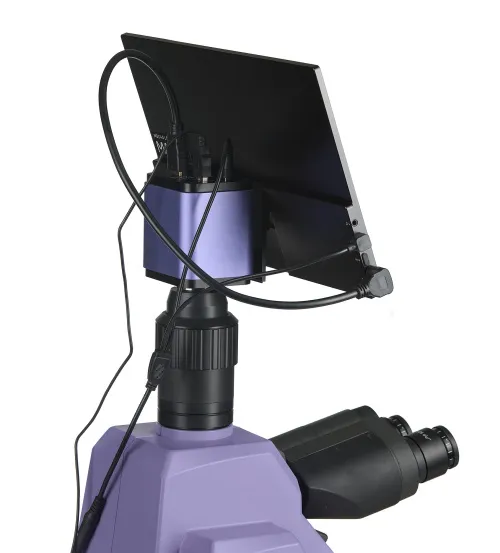

Monitor

Il monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS.
Si collega a una fotocamera montata sul microscopio per visualizzare un’immagine in tempo reale. È compatibile con fotocamere MAGUS HDMI che operano in risoluzione 4 К.
Lo schermo è da 13,3 pollici. Il sensore IPS fornisce un’immagine luminosa con ampi angoli di visualizzazione: se si guarda il monitor da un angolo, non vi è distorsione di colore.

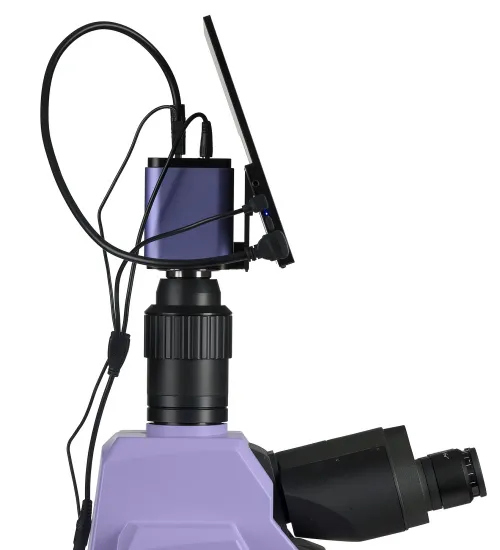

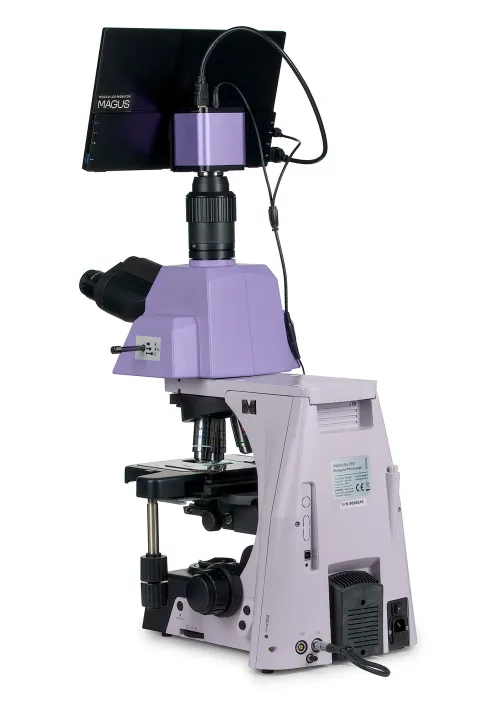

Il display può essere posizionato su un supporto pieghevole su un tavolo oppure montato direttamente sulla fotocamera, a seconda di quale sia la soluzione più pratica per l’utente.

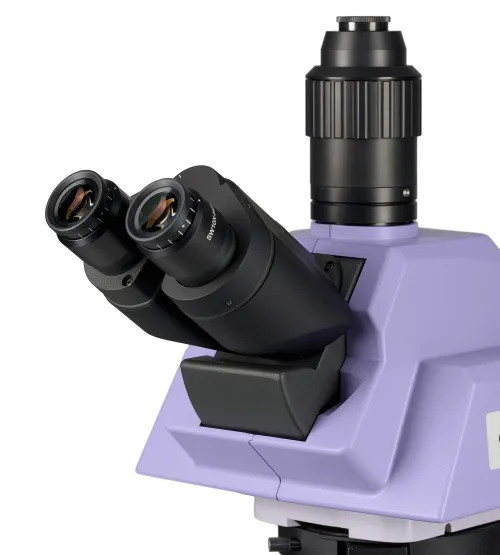

Testata del microscopio

Trinoculare, con ottiche corrette all’infinito. L’utente seleziona l’angolazione più comoda della testata del microscopio tra 0° e 35°. La fotocamera digitale può essere installata nel tubo trinoculare. Il raggio si divide in 0/100, 100/0 o 80/20.
La configurazione di base comprende oculari da 10x/25 mm con regolazione diottrica ed estrazione pupillare per lavorare con occhiali.

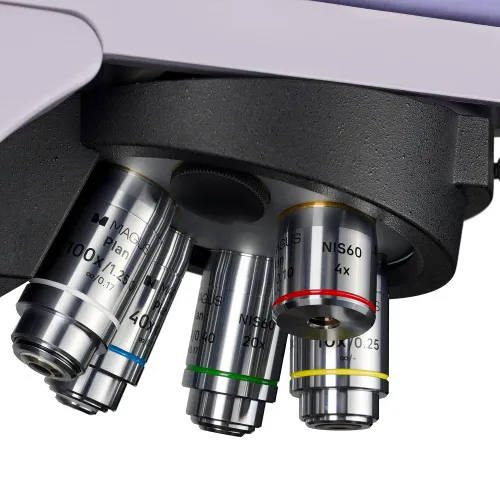

Revolver portaobiettivi e obiettivi

Un revolver portaobiettivi motorizzato per 6 obiettivi è orientato verso l’interno: l’utente vede l’obiettivo inserito nel percorso ottico e lo spazio al di sopra del tavolino è libero. In alternativa, nello slot libero può essere installato un obiettivo aggiuntivo per ottenere un ingrandimento extra. Gli obiettivi sono planacromatici, con distanza parafocale di 60 mm.
Sopra il portaobiettivi si trova uno slot con una presa per l’installazione di un analizzatore, compensatori o slider per contrasto interferenziale differenziale.

Controllo remoto del revolver portaobiettivi

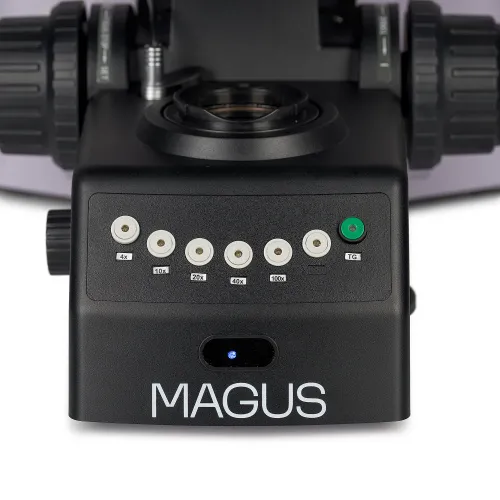

Il pannello frontale del microscopio presenta pulsanti di selezione dell’obiettivo. Quando si preme un pulsante, il revolver portaobiettivi imposta automaticamente l’obiettivo selezionato nella posizione operativa. Un altro pulsante consente di passare tra un obiettivo più utilizzato all’altro.
Accanto alle manopole di messa a fuoco presenti su entrambi i lati del corpo si trovano i pulsanti per la rotazione del portaobiettivi.
La posizione dell’illuminazione e del condensatore viene regolata automaticamente per corrispondere all’obiettivo selezionato.
Queste caratteristiche migliorano comfort, velocità ed efficienza.

Mantenimento di comodi livelli di luminosità quando viene cambiato l’ingrandimento

Gli obiettivi con diversi ingrandimenti trasmettono la luce a livelli diversi di intensità; ogni volta che cambi obiettivo, è necessario regolare la luminosità della luce. Passare da un obiettivo con ingrandimento più alto a uno più basso causa l’affaticamento degli occhi, poiché la luminosità dell’immagine negli oculari aumenta bruscamente. MAGUS Bio D290T LCD, dotato di controllo intelligente della luminosità, risolve questo problema. Il microscopio ricorda la luminosità di ciascun obiettivo selezionato dall’utente e la imposta automaticamente quando si gira il portaobiettivi. Il controllo intelligente riduce il tempo necessario per regolare la luminosità. MAGUS Bio D290T LCD aumenta il comfort dell’utente e fa risparmiare tempo quando il lavoro richiede frequenti cambiamenti di ingrandimento.

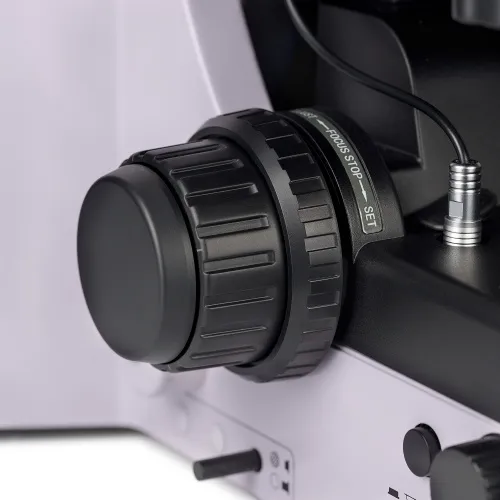

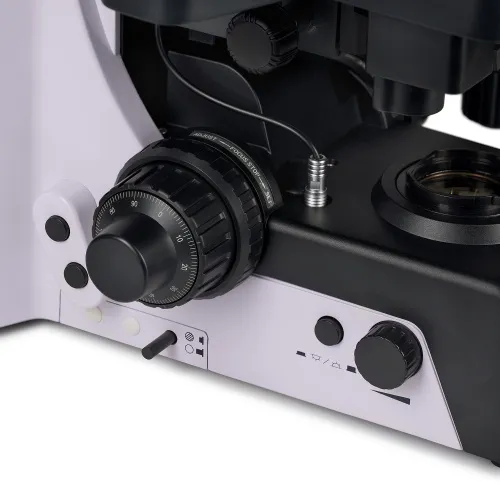

Meccanismo di messa a fuoco

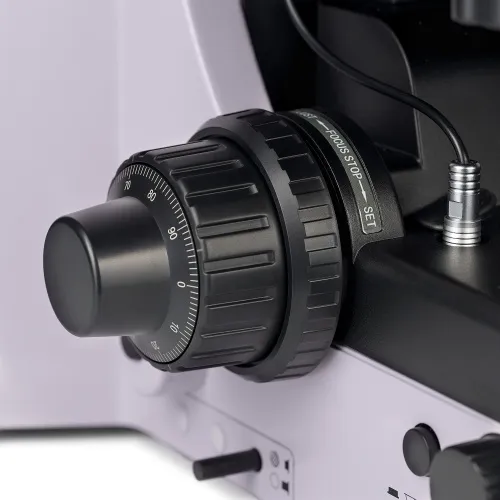

Il microscopio presenta manopole coassiali di messa a fuoco grossolana e fine in posizione bassa. Il ricercatore può appoggiare le mani sul tavolo e assumere una posizione comoda davanti al microscopio.
La manopola di blocco della messa a fuoco grossolana aiuta a regolare velocemente il microscopio dopo aver cambiato l’oggetto di studio. La manopola si trova sul lato sinistro del microscopio sullo stesso asse del meccanismo di messa a fuoco.
L’anello sul lato destro regola la tensione della corsa della messa a fuoco grossolana. L’utente regola la tensione comoda per il lavoro.

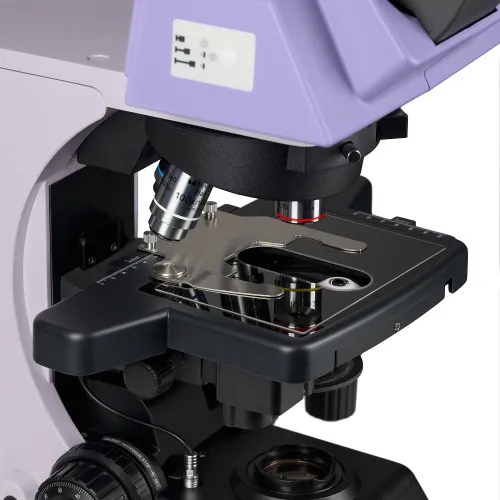

Tavolino

La piastra del tavolino è realizzata in vetro zaffiro. La durezza, la robustezza nonché la resistenza a graffi e agli agenti chimici del vetro zaffiro sono seconde solo a quelle del vetro al diamante. Supera significativamente le prestazioni del popolare vetro Gorilla Glass temprato chimicamente. Secondo la scala di Mohs (una scala a dieci punti della durezza relativa delle superfici minerali), il Gorilla Glass ha un punteggio di 6,8, lo zaffiro di 9 e il diamante di 10.
Il porta campione è fissato tramite due viti e può essere rimosso facilmente durante la scansione manuale.

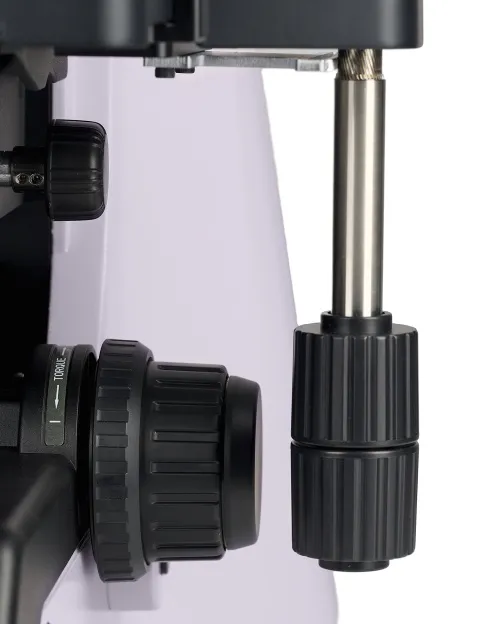

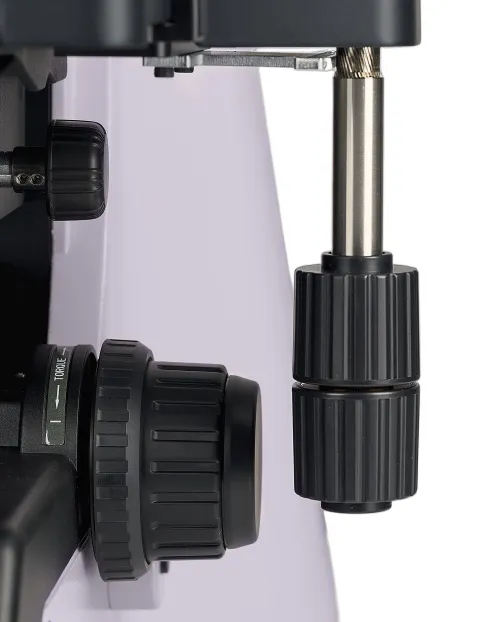

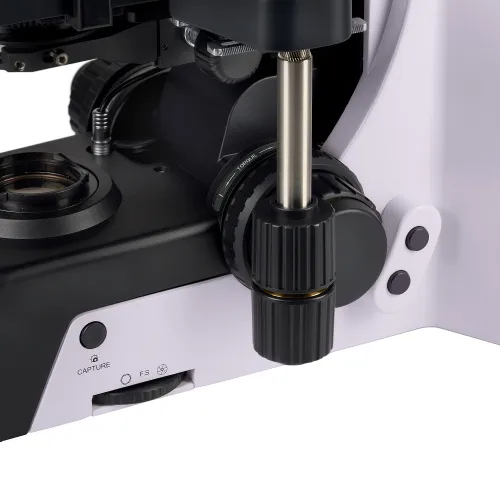

La manopola di controllo del tavolino regolabile in altezza garantisce il comfort dell’utente, consentendogli di appoggiare la mano sul tavolo per un utilizzo senza affaticamento. La manopola di controllo è inoltre dotata di regolazione della tensione, che consente di selezionare la tensione di rotazione ottimale per un movimento fluido e preciso del campione.

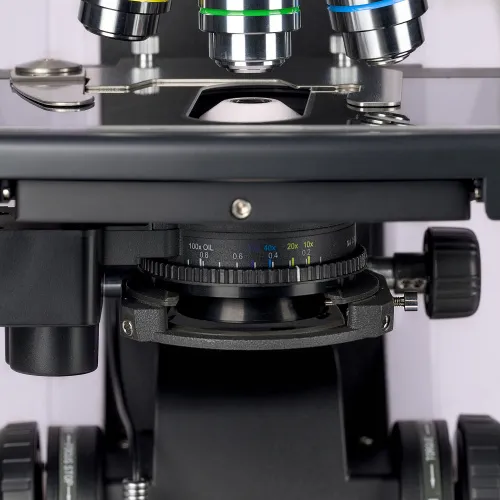

Condensatore

Impostazioni ottimali del condensatore per ciascun obiettivo: la lente ribaltabile si sposta automaticamente fuori dal percorso del raggio per obiettivi a basso ingrandimento e torna indietro per obiettivi con ingrandimenti maggiori di 10x. Un’operazione manuale in meno per un funzionamento veloce e pratico. L’utente è inoltre in grado di regolare individualmente la posizione delle lenti ribaltabili per studi specifici.
Il condensatore è regolabile in altezza e può essere centrato. Tipo di montatura: a coda di rondine.
L’anello del condensatore regola il diaframma di apertura a iride. Il corpo del condensatore presenta marcature di apertura bianche e a colori per l’ingrandimento dell’obiettivo, mentre l’anello ha un marcatore indicatore. Per conseguire il contrasto su ciascun obiettivo, si consiglia di ruotare l’anello in modo che il marcatore indicatore corrisponda alla marcatura di apertura o di ingrandimento dell’obiettivo utilizzato.

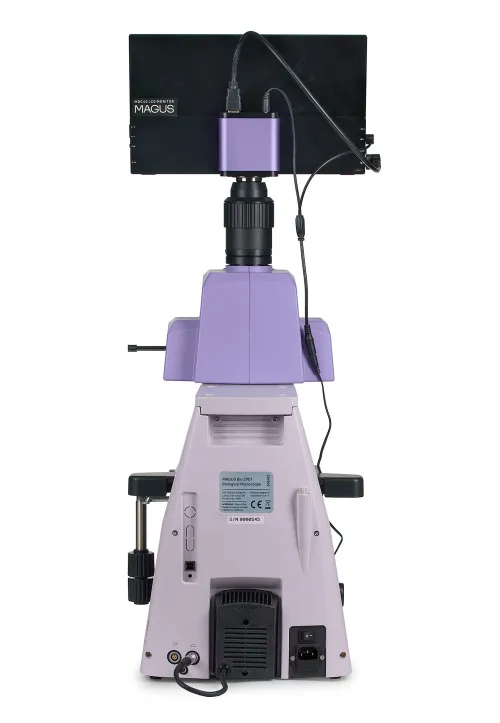

Sorgente luminosa

L’illuminatore in luce trasmessa impiega un LED da 3 W. La temperatura colore non cambia quando viene regolata la luminosità. La durata del LED è di 50.000 ore.

Illuminazione Köhler in luce trasmessa

La sorgente luminosa si trova sul retro del microscopio e la luce viene diretta verso il collettore mediante uno specchio. Il contrasto dell’immagine viene controllato dal diaframma di apertura del condensatore, mentre l’area del campo illuminato viene regolata dal diaframma di campo. Il controllo dell’apertura di campo si trova a destra in fondo al corpo, accanto all’area di regolazione della messa a fuoco, semplificando così l’impostazione dell’illuminazione Köhler.
L’illuminazione Köhler migliora la qualità dell’immagine del campione osservato: ciascun obiettivo raggiunge la massima risoluzione e il campo visivo è illuminato in modo uniforme senza scurirsi ai bordi. L’oggetto di studio è nitido e non presenta artefatti di immagine.

Design ergonomico

Il disagio fisico causa fatica e riduce la produttività. Il design ergonomico del microscopio svolge un ruolo importante nella ricerca scientifica quotidiana.
MAGUS Bio D290T LCD offre comfort all’utente durante il lavoro.
I componenti motorizzati velocizzano e semplificano le operazioni ripetitive soprattutto quando il cambio obiettivi è frequente.
La testata regolabile consente all’utente di selezionare un angolo di visione comodo, riducendo la tensione su collo e schiena.
Le manopole di messa a fuoco sono posizionate alla base del microscopio. L’utente non ha bisogno di sforzare le mani. Grazie al movimento fluido del meccanismo, l’utente può mettere a fuoco l’oggetto senza sforzo.
Il microscopio viene azionato con un movimento minimo della mano, poiché la lunga maniglia di controllo del tavolino e la manopola di messa a fuoco fine si trovano nella stessa area di lavoro.

Accessori

Esiste una linea di accessori appositamente studiati per questo microscopio.
Gli obiettivi opzionali forniscono un ingrandimento aggiuntivo.
Gli oculari estendono l’intervallo di ingrandimento del microscopio. Gli oculari aggiuntivi aiutano a massimizzare il potenziale dell’obiettivo utilizzato più spesso.
Gli attacchi opzionali per contrasto di fase, epi-fluorescenza, campo oscuro, polarizzazione e DIC ampliano la gamma di tecniche di microscopia, consentendo di studiare campioni invisibili in campo chiaro.
Le fotocamere digitali riproducono l’immagine del microscopio su un monitor e memorizzano file e il software effettua misurazioni dei campioni in tempo reale.
Per misurare gli oggetti viene utilizzato un vetrino di calibrazione che può essere combinato con l’oculare con una scala graduata o con il software della fotocamera.

Modelli alternativi

MAGUS Bio D290T LCD è un’alternativa per i seguenti modelli: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Caratteristiche del microscopio:

• Osservazioni di campioni trasparenti e traslucidi in campo chiaro e luce trasmessa
• Testata trinoculare ergonomica con angolo di inclinazione regolabile e porta della fotocamera verticale; rapporto di beam splitting (oculare/fotocamera): 100/0, 0/100, oppure 20/80
• Revolver portaobiettivi motorizzato controllato tramite pulsanti ergonomici sul supporto inferiore per la commutazione dell’obiettivo con un solo tocco
• L’illuminatore a luce trasmessa è un LED da 3 W a risparmio energetico con durata fino a 50.000 ore
• Illuminazione Köhler in luce trasmessa e condensatore motorizzato con lente ribaltabile
• Sistema di controllo intelligente dell’illuminazione; selezione automatica della luminosità al cambio dell’obiettivo di lavoro
• Il tavolino ha una piastra in vetro zaffiro e una lunga maniglia di controllo per un utilizzo confortevole
• Ampia gamma di accessori opzionali compatibili

Caratteristiche della fotocamera:

• La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connetterla a un PC tramite Wi-Fi e interfaccia USB 3.0
• Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
• 30 fps con qualsiasi interfaccia di uscita video per l’osservazione di oggetti in movimento, la registrazione video, e spostamento del campione senza scatti o ritardi
• Il sensore CMOS SONY Exmor/Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminose e con colori saturi
• Il software con funzioni di cattura di fotografie, registrazione video, elaborazione di immagini, visualizzazione su monitor esterno e misurazione lineare e angolare

Caratteristiche monitor:

• La risoluzione 4K offre immagini realistiche altamente dettagliate e nitide
• Il sensore IPS produce un’immagine luminosa e dai colori saturi con ampi angoli di visualizzazione orizzontali e verticali
• Può essere montato sulla fotocamera o sul tavolo per soddisfare le preferenze dell’utente

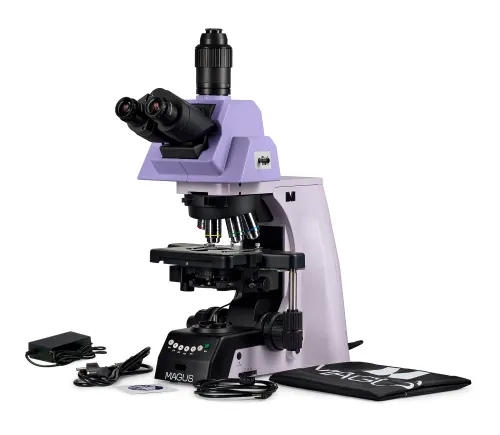

Confezione:

• Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (2 m), mouse USB, scheda di memoria SD da 32 GB, adattatore di alimentazione da 12 V/1 A (Euro), unità flash USB con driver e software, guida all’utilizzo e certificato di garanzia)
• Monitor LCD MAGUS MCD40
• Supporto con alimentatore integrato, meccanismo di messa a fuoco, tavolino, montatura condensatore e revolver portaobiettivi motorizzato
• Illuminatore per osservazioni in luce trasmessa con alloggiamento per lampadina
• Condensatore motorizzato con lente ribaltabile
• Testata del microscopio trinoculare
• Obiettivo planacromatico Plan 4x/0,10 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 10x/0,25 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 20x/0,40 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 40x/0,65 ∞/0,17 (a molla), distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 100x/1,25 olio ∞/0,17 (a molla), distanza parafocale: 60 mm
• Oculare 10х/25 mm con lunga estrazione pupillare e regolazione diottrica (2 pz.)
• Conchiglia oculare (2 pz.)
• Adattatore passo C 1x
• Cavo di alimentazione del microscopio
• Copertura antipolvere
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Obiettivo planacromatico Plan 2x/0,06 ∞/–, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 60x/0,80 ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan Apo 60x/1,42 olio ∞/0,17, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 100x/1,10 ∞/0,17 acqua, distanza parafocale: 60 mm
• Set di obiettivi a fluorescenza semi-apocromatici Plan S-Apo 4x, 10x, 20x, 40x, 100x (a olio) ∞/0,17, distanza parafocale: 60 mm
• Oculare 10x/22 mm con scala graduata
• Oculare 10x/22 mm con reticolo
• Oculare 10x/22 mm con mirino
• Oculare 12,5x/16 mm (2 pz.)
• Oculare 15x/16 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 30x/8 mm (2 pz.)
• Dispositivo a contrasto di fase: condensatore a contrasto di fase, set di obiettivi di fase, telescopio di centraggio
• Condensatore per campo oscuro NA 0,7–0,9
• Condensatore ad immersione per campo oscuro NA 1,3–1,26
• Dispositivo a contrasto interferenziale differenziale (DIC)
• Attacco a epi-fluorescenza con alloggiamento per lampadina al mercurio, cubi filtro a fluorescenza e unità di alimentazione lampada al mercurio
• Attacco a epi-fluorescenza con sorgente luminosa a LED, cubi per filtri fluorescenti e cavo di alimentazione
• Set polarizzatore/analizzatore
• Vetrino di calibrazione
• Set di filtri colore (blu, verde, giallo, vetro satinato)
