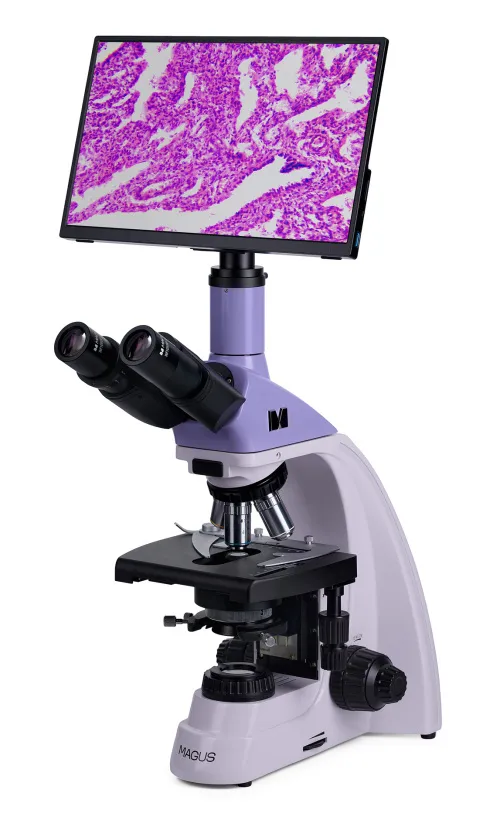

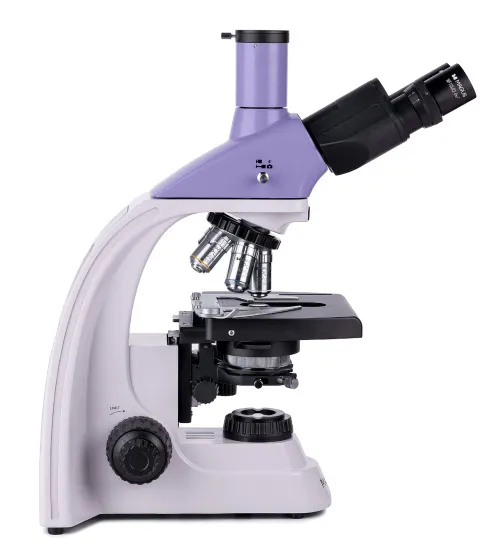

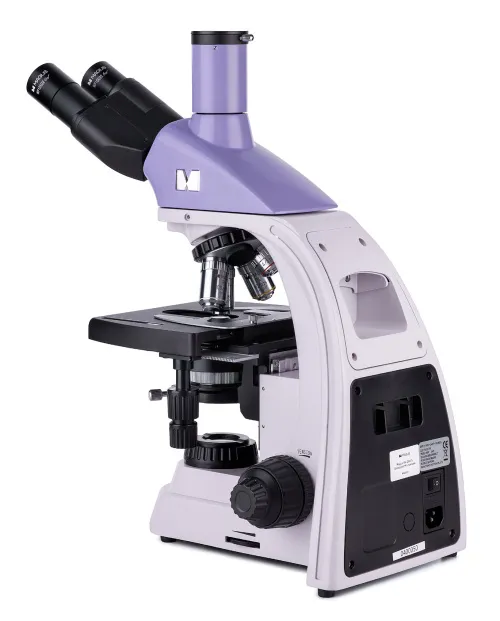

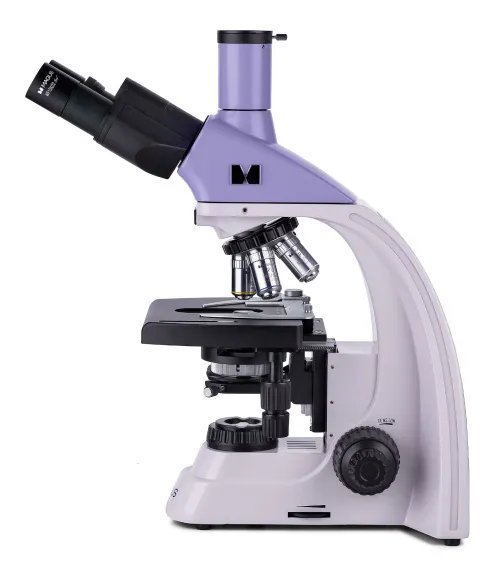

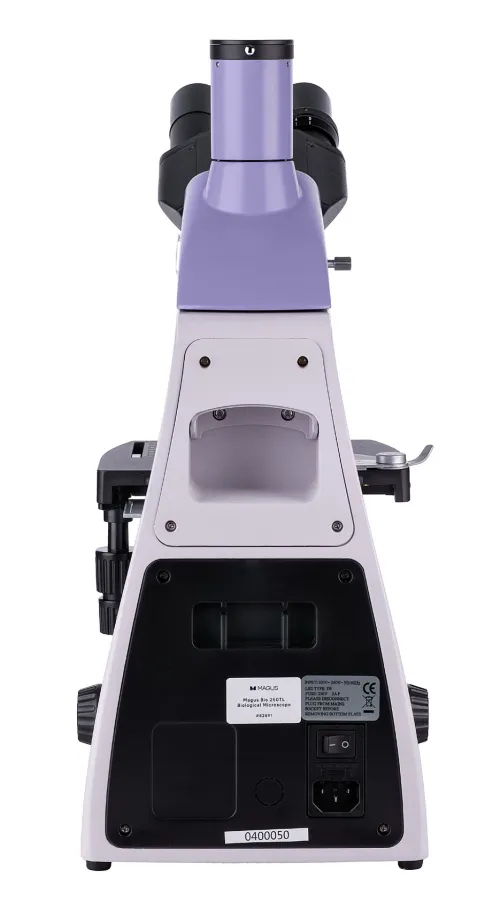

Microscopio biologico digitale MAGUS Bio D250TL LCD
Con fotocamera e monitor. Ingrandimento: 40–1000x. Testata trinoculare, obiettivi planacromatici all’infinito, LED da 3 W
ID prodotto | 83011 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018072 |
Dimensione confezione (LxPxH) | 43x27x63 cm |
Peso spedizione | 12.65 kg |
Il microscopio MAGUS Bio D250TL LCD serve a esaminare campioni in sezioni sottili e strisci di materiali biologici. Le osservazioni sono effettuate con tecnica di microscopia in campo chiaro e in luce trasmessa. Una luce a LED da 3 watt fornisce l’illuminazione e le ottiche presentano obiettivi planacromatici corretti all’infinito. Questo microscopio prevede la possibilità di usare accessori aggiuntivi, compresi dispositivi per le osservazioni in campo oscuro, con luce polarizzata o contrasto di fase. Questo modello di microscopio è l’ideale per le analisi di laboratorio, la ricerca scientifica e l’insegnamento.
Fotocamera digitale
MAGUS CHD10 è la fotocamera più economica con interfaccia HDMI.
La fotocamera è dotata di un sensore 2 MP e produce immagini realistiche Full HD ad una risoluzione di 1920x1080 pixel.
Si tratta di una fotocamera autonoma che non necessita di una connessione al computer o dell’installazione di un software aggiuntivo. È possibile connettere la fotocamera direttamente a TV, monitor o proiettore per visualizzare un’immagine.
L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. Il video è registrato a 60 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.

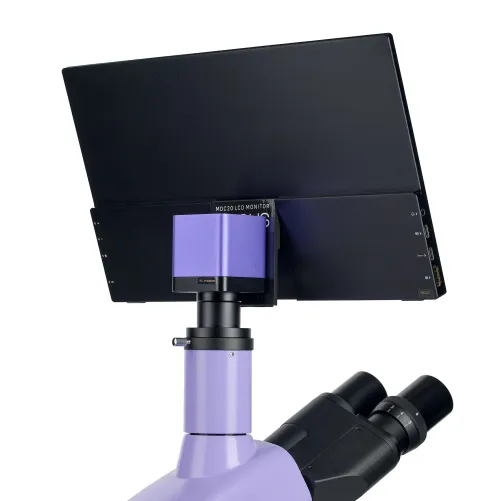

Monitor

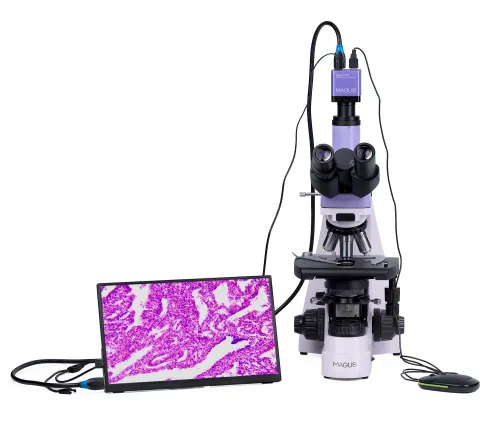

I monitor MAGUS MCD funzionano in combinazione con fotocamere MAGUS CHD per formare un sistema di imaging completo per i microscopi MAGUS.
La connessione alla fotocamera avviene tramite la sua interfaccia HDMI. Il monitor visualizza immagini in tempo reale. Il suo display LCD IPS ha un ampio angolo di visione, elevata luminosità e buon contrasto. Quando si guarda lo schermo anche da un angolo ampio, l’immagine non risulta distorta. La dimensione dello schermo è 13,3''.

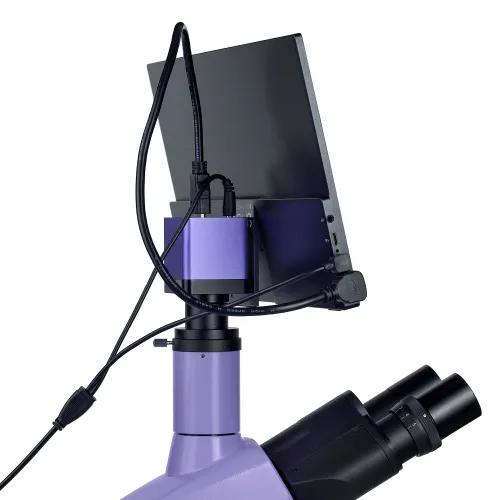

Il monitor può essere installato su una superficie orizzontale utilizzando un supporto pieghevole o montato direttamente su una fotocamera o treppiede.
Ottiche

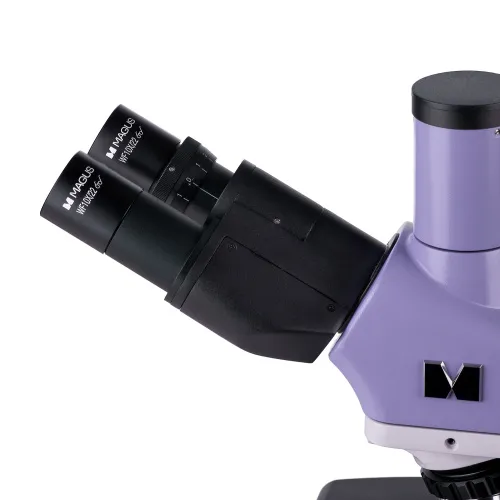

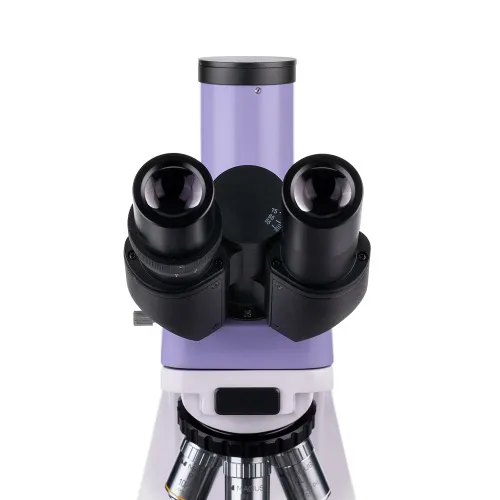

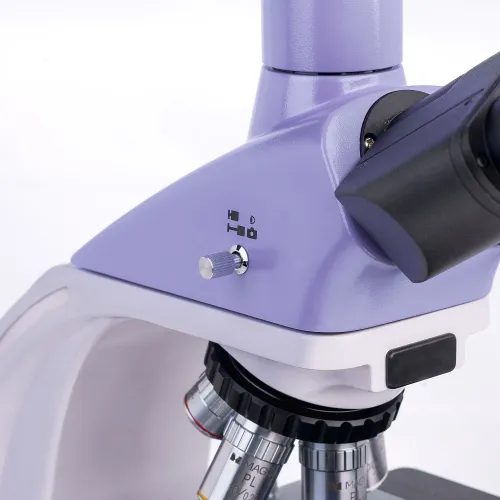

La testata trinoculare è composta da due tubo ottici per osservazioni dirette e da un tubo verticale per l’alloggiamento di una fotocamera digitale (non inclusa). I tubi ottici che ospitano gli oculari sono inclinati a 30°, per un maggiore confort in caso di osservazioni prolungate, e possono essere ruotati di 360° per adattarsi all’altezza dell’osservatore. È presente una ghiera di regolazione diottrica, localizzata sul tubo ottico sinistro.

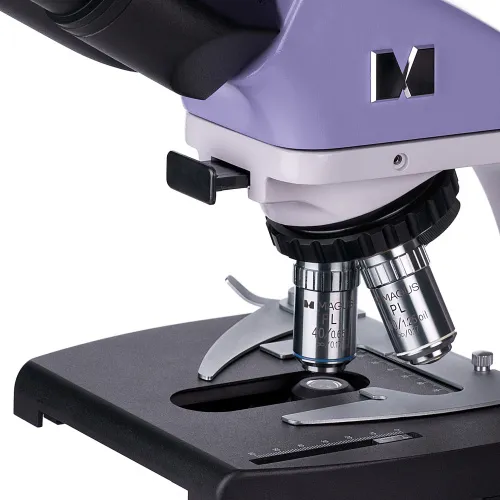

Gli obiettivi sono inseriti in un revolver portaobiettivi a 5 slot: 4 obiettivi sono già montati sullo strumento, mentre uno slot del revolver rimane libero per l’aggiunta di un obiettivo extra. Nello slot libero è possibile inserire qualsiasi obiettivo optional, consentendo di aggiungere un ulteriore fattore di ingrandimento all’interno del range di ingrandimenti disponibili. L’utente può vedere quale obiettivo è inserito nel cammino ottico durante l’osservazione, dato che il revolver portaobiettivi è orientato verso l’interno dello strumento. Inoltre, questa configurazione mantiene libero lo spazio al di sopra del tavolino.
Il range di ingrandimenti del microscopio va da 40x a 1000x (solo nella configurazione di base). Con l’aggiunta di obiettivi extra, il fattore di ingrandimento superiore risulterà aumentato.
Illuminazione
I LED montati all’interno della base del microscopio forniscono un’illuminazione intensa e uniforme dell’oggetto osservato. La temperatura colore rimane invariata anche al variare della luminosità. L’illuminazione ha una potenza di 3 W. Il ciclo di vita utile dei LED raggiunge le 50.000 ore. Il sistema di illuminazione è alimentato dalla rete elettrica AC.

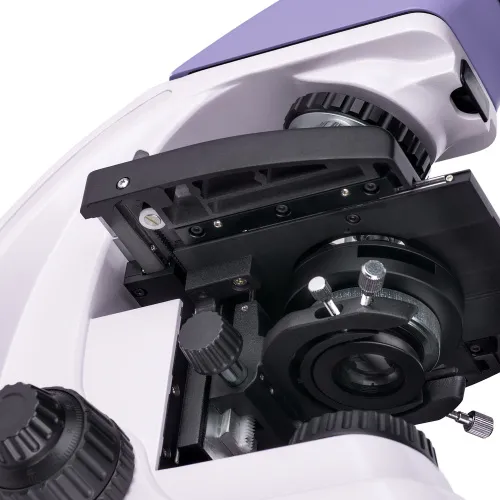

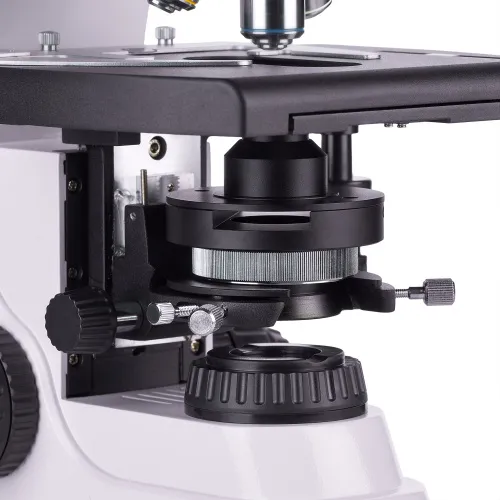

Regolando la posizione del condensatore di Abbe e aprendo o chiudendo il diaframma di apertura e il diaframma di campo, è possibile configurare l’illuminazione di Köhler. È inoltre possibile usare degli slider per tecniche di osservazione in campo oscuro o con contrasto di fase (il condensatore è dotato di uno slot dedicato). Grazie all’uso degli slider, sarà molto veloce passare da un metodo di osservazione a un altro.
Tavolino e meccanismo di messa a fuoco
Il tavolino non ha una cremagliera di posizionamento. Di conseguenza, non è presente nessun meccanismo ingombrante che disturba le osservazioni e il microscopio occupa meno spazio sul tavolo di lavoro. L’inserto meccanico che movimenta il campione è rimovibile (utile in caso di scansioni manuali).

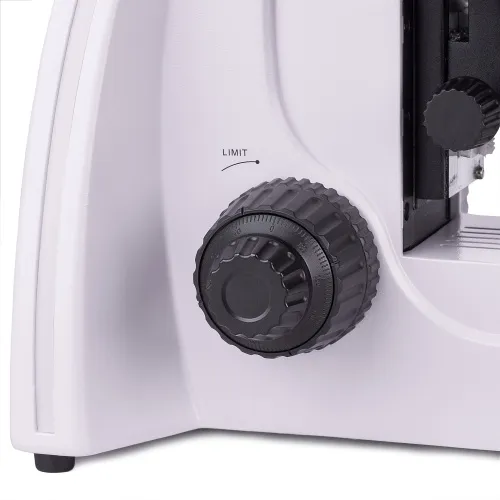

I meccanismi di messa a fuoco grossolana e fine servono per la regolazione della nitidezza. Le relative manopole si trovano su entrambi i lati del microscopio. Data la loro posizione vicina alla base, non risulterà necessario mantenere le braccia a mezz’aria per regolare la nitidezza. Le mani potranno rimanere comodamente appoggiate sul tavolo. La messa a fuoco grossolana è dotata di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata. La regolazione della nitidezza è fluida e senza sforzo.
Accessori
Le potenzialità del microscopio MAGUS Bio 250TL possono essere aumentate grazie alla linea di accessori dedicati, che comprende oculari, obiettivi, vetrini di calibrazione, fotocamere digitali e strumenti per l’osservazione in campo oscuro, con luce polarizzata o contrasto di fase.
Caratteristiche chiave del microscopio:
- Testata trinoculare, revolver portaobiettivi per 5 obiettivi, ottiche planacromatiche corrette all’infinito
- I tubi ottici deli oculari ruotano di 360° per adattarsi facilmente all’altezza dell’osservatore
- Tubo ottico sinistro con ghiera di regolazione diottrica; messa a fuoco grossolana e fine (vite macro e micrometrica)
- La messa a fuoco grossolana è dotata di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata
- Il condensatore di Abbe è centrabile e regolabile in altezza, e la presenza di un diaframma di apertura e un diaframma di campo consentono di configurare l’illuminazione di Köhler
- Sorgente luminosa per osservazioni in luce trasmessa: LED da 3 W a luminosità regolabile, alimentato da rete elettrica AC a 220 V
- Possibilità di installare ulteriori accessori
Caratteristiche chiave della fotocamera:
- Funzionamento autonomo della fotocamera senza connessione a PC o installazione di un software

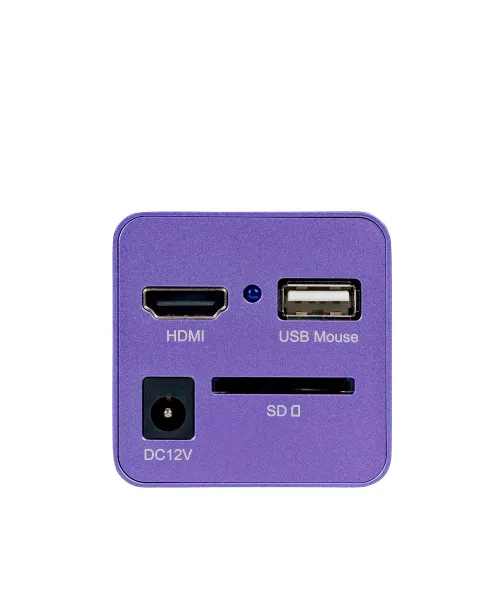

- Interfaccia HDMI per trasferimento dati stabile e veloce
- Risoluzione 1920x1080 pixel, la scelta ideale per la visualizzazione delle immagini su un monitor Full HD
- 60 fps per l’osservazione di campioni in movimento, registrazioni video e spostamento del campione senza ritardi né scatti

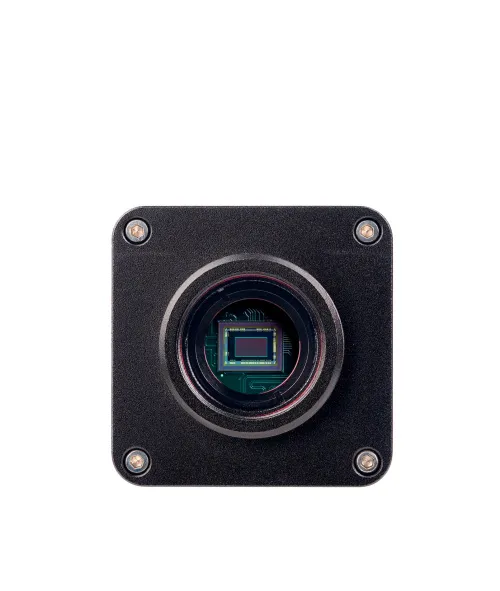

- Il sensore CMOS SONY Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminose e con colori saturi
- Software per registrazione e modifica di foto e video, display esterno, misurazioni lineari e angolari

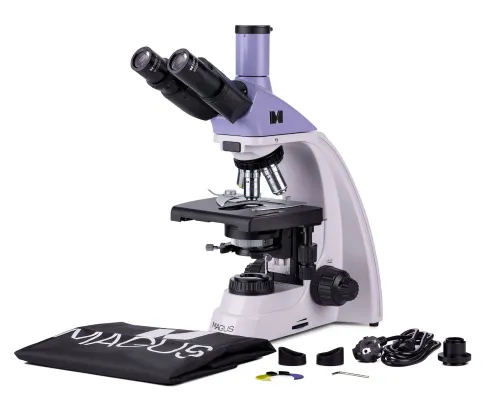

La confezione contiene:
- Fotocamera digitale MAGUS CHD10 (fotocamera digitale, Cavo HDMI (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore di alimentazione AC da 12 V/1 A (Euro), manuale utente e certificato di garanzia)
- Monitor LCD MAGUS MCD20
- Base con ingresso alimentazione, sorgente luminosa per osservazioni in luce trasmessa, meccanismo di messa a fuoco, tavolino, attacco condensatore e revolver portaobiettivi
- Condensatore di Abbe
- Testata trinoculare
- Obiettivo planacromatico all’infinito: 4x/0,10
- Obiettivo planacromatico all’infinito: 10x/0,25
- Obiettivo planacromatico all’infinito: 40x/0,65 (con meccanismo a molla)
- Obiettivo planacromatico all’infinito: 100x/1,25 olio (con meccanismo a molla)
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Conchiglia oculare (2 pz.)
- Filtro (4 pz.)
- Adattatore C-mount
- Flaconcino di olio da immersione
- Cavo di alimentazione per rete AC
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito: 20x/0,40
- Obiettivo planacromatico all’infinito: 60x/0,80 (con meccanismo a molla)
- Dispositivo a contrasto di fase
- Slider per contrasto di fase
- Condensatore di campo oscuro con N.A. 0,9
- Condensatore di campo oscuro a olio con N.A. 1,36–1,25
- Slider di campo oscuro
- Strumenti di polarizzazione
- Vetrino di calibrazione
ID prodotto | 83011 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018072 |
Dimensione confezione (LxPxH) | 43x27x63 cm |
Peso spedizione | 12.65 kg |
Specifiche del microscopio | |
Tipo | biologico, luce/ottico, digitale |
Testata | trinoculare |
Tubo verticale | testata Gemel (tipo Siedentopf, con rotazione a 360°) |
Angolo di inclinazione della testata | 30° |
Ingrandimento, x | 40–1000 nella configurazione base (*opzionale: 40–1200/1250/1500/1600/2000/2500) |
Diametro tubo oculare, mm | 30 |
Oculari | 10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Obiettivi | planacromatici all’infinito: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olio); distanza parfocale: 45 mm (*opzionale: 20x/0,40; 60хs/0,80) |
Revolver portaobiettivi | per 5 obiettivi |
Distanza di lavoro, mm | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
Distanza interpupillare, mm | 48 — 75 |
Tavolino, mm | 180x150 |
Range di movimento del tavolino, mm | 75/50 |
Caratteristiche tavolino | traslatore meccanico a due assi, senza cremagliera di posizionamento |
Regolazione diottrica dell’oculare, diottrie | ±5 (sul barilotto sinistro) |
Condensatore | condensatore di Abbe, N.A. 1,25, centraggio regolabile, altezza regolabile, diaframma di apertura regolabile, con slot per slider di campo oscuro e slider per contrasto di fase, attacco a coda di rondine |
Diaframma | diaframma di apertura regolabile, diaframma di campo con iride regolabile |
Fuoco | coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm) |
Illuminazione | LED |
Regolazione della luminosità | ✓ |
Alimentazione | 220±22 V, 50 Hz, rete AC |
Tipo di sorgente luminosa | LED da 3 W |
Filtri ottici | sì |
Range temperature di funzionamento, °C | 5...+35 |
Possibilità di connettere equipaggiamento aggiuntivo | dispositivi per contrasto di fase (condensatore e obiettivi), condensatore di campo oscuro (a secco o per immersione in olio), strumenti di polarizzazione (polarizzatore e analizzatore) |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Applicazione | laboratorio/medicale |
Posizione illuminazione | inferiore |
Metodo di ricerca | campo chiaro |
Set con astuccio/custodia/borsa | copertura anti polvere |
Peso, kg | 8 |
Dimensioni, mm | 200x436x400 |
Fotocamera digitale | |
Sensore | SONY Starvis CMOS |
A colori/monocromatico | a colori |
Megapixel | 2 |
Risoluzione massima, px | 1920x1080 |
Dimensione sensore | 1/2,8" (5,57x3,13mm) |
Dimensione pixel, µm | 2.9x2.9 |
Connettori di interfaccia | HDMI 1,4 |
Scheda di memoria | SD fino a 32 GB |
Possibilità di connettere equipaggiamento aggiuntivo | mouse con USB |
Sensibilità alla luce | 1300 mV a 1/30 s |
Tempo di esposizione | 0,04 ms – 1000 ms |
Registrazione video | ✓ |
Frequenza dei fotogrammi, fps@risoluzione | 60@1920x1080 (HDMI) |
Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
Formato immagine | *.jpg |
Formato video | *.h.264, *.mp4 |
Range spettrale, nm | 380-650 (filtro IR integrato) |
Tipo di otturatore | ERS (otturatore elettronico a tendina) |
Software | HDMI: integrato |
Requisiti di sistema | non necessita di una connessione con computer |
Tipo di montatura | passo C |
Corpo | robusto alluminio |
Alimentazione fotocamera | adattatore AC 12 V, 1 A |
Specifiche dell’adattatore di alimentazione AC | ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A |
Range temperature di funzionamento fotocamera, °C | -10...+50 |
Intervallo operativo di umidità, % | 30 — 80 |
Monitor | |
Tipo di matrice | IPS |
Diagonale display, pollici | 13.3 |
Risoluzione display, px | 1920x1080 (Full HD) |
Formato | 16:9 |
Luminosità, cd/m² | 400 |
Numero di colori visualizzati | 16,7 m |
Contrasto | 1000:1 |
Angolo di visualizzazione orizzontale/verticale, ° | 178/178 |
Dimensioni dell’area visibile dello schermo (LxA), mm | 295x165 |
Passo dei pixel (LxA), mm | 0,154x0,154 |
Frequenza della sorgente ottica, Hz | 60 |
Retroilluminazione del tipo di matrice | LED |
Durata retroilluminazione LED, h | 50000 |
Interfaccia | HDMI |
Range temperature di funzionamento, °C | -15...+55 |
Intervallo operativo di umidità, % | 10 — 90 |
Alimentazione | AC 110–220 V, DC 5–12 V/1 A (Tipo C) |
Consumo energetico, W | 12 (max.) |
