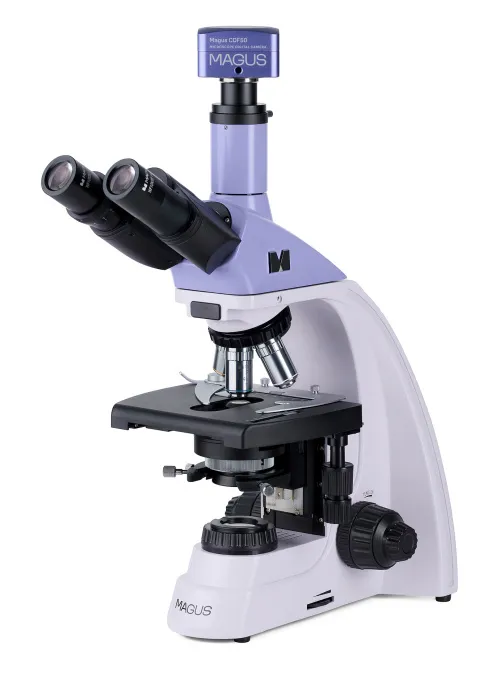

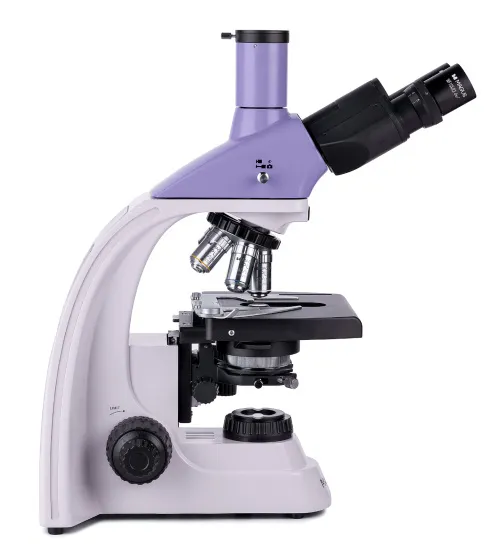

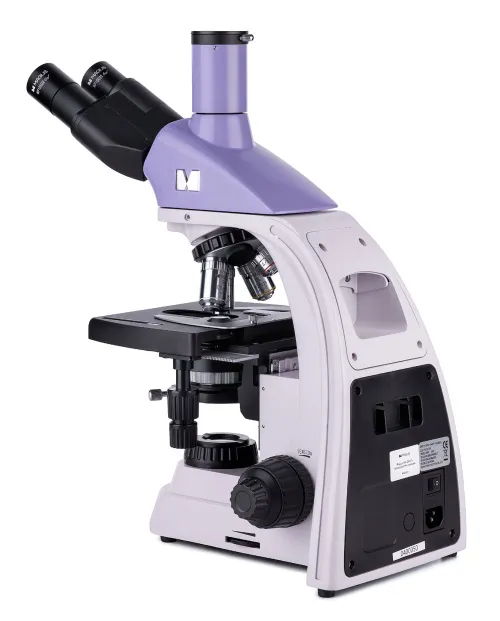

Microscopio biologico digitale MAGUS Bio D250TL
Con fotocamera. Ingrandimento: 40–1000x. Testata trinoculare, obiettivi planacromatici all’infinito, LED da 3 W
ID prodotto | 83010 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018065 |
Dimensione confezione (LxPxH) | 43x27x63 cm |
Peso spedizione | 11.1 kg |
Il microscopio MAGUS Bio 250TL serve a esaminare campioni in sezioni sottili e strisci di materiali biologici. Le osservazioni sono effettuate con tecnica di microscopia in campo chiaro e in luce trasmessa. Una luce a LED da 3 watt fornisce l’illuminazione e le ottiche presentano obiettivi planacromatici corretti all’infinito. Questo microscopio prevede la possibilità di usare accessori aggiuntivi, compresi dispositivi per le osservazioni in campo oscuro, con luce polarizzata o contrasto di fase. Questo modello di microscopio è l’ideale per le analisi di laboratorio, la ricerca scientifica e l’insegnamento.

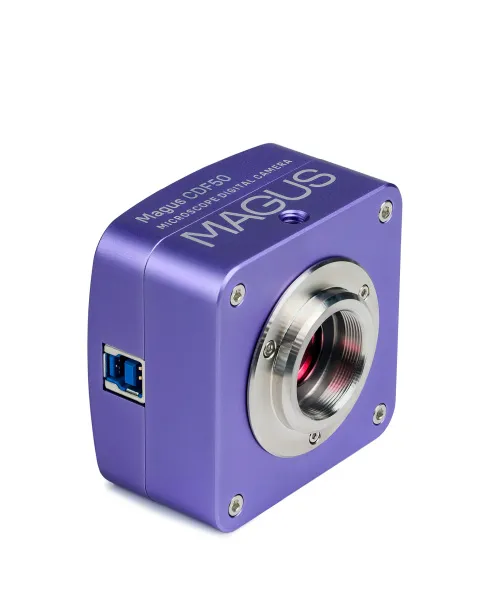

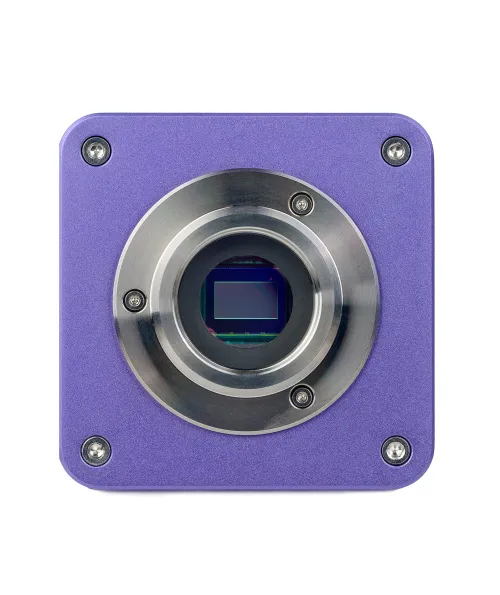

Fotocamera digitale
Fotocamera full color con sensore CMOS SONY Exmor 2,1 MP digitale. Il sensore è prodotto sfruttando la tecnologia della retroilluminazione per ridurre la diffusione della luce e aumentare la sensitività della matrice (8935 mV a 1/30 s). La fotocamera produce immagini nitide e luminose anche in condizioni di scarsa illuminazione. Progettata per osservazioni a campo chiaro e scuro tramite obiettivi con ingrandimento 40x, 60x e 100x.

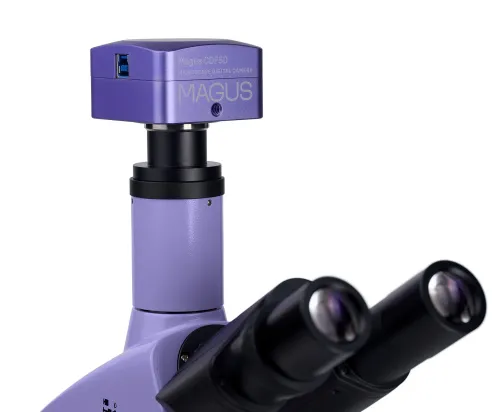

È possibile montare la fotocamera su un microscopio in due modalità diverse: sul tubo trinoculare tramite un adattatore passo C o al posto dell’oculare sul tubo tramite un adattatore e anelli adattatori. Si consiglia di utilizzare un adattatore con ingrandimento da 0,6x a 0,9x con la fotocamera, che offrirà il campo visivo più ampio possibile senza distorsione. Dopo l’installazione, la fotocamera si connette a un computer tramite una porta USB 3.0 con una velocità di trasferimento di dati pari a 5 Gbps.
Ottiche

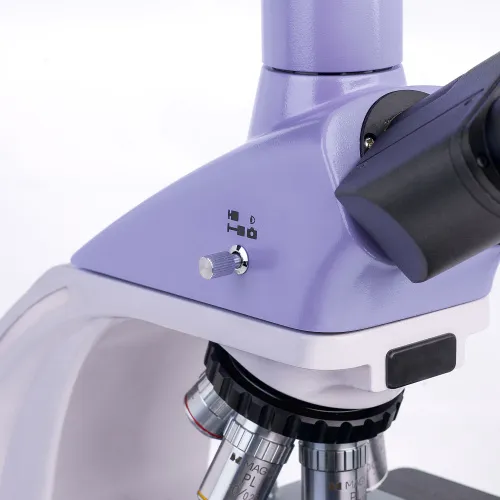

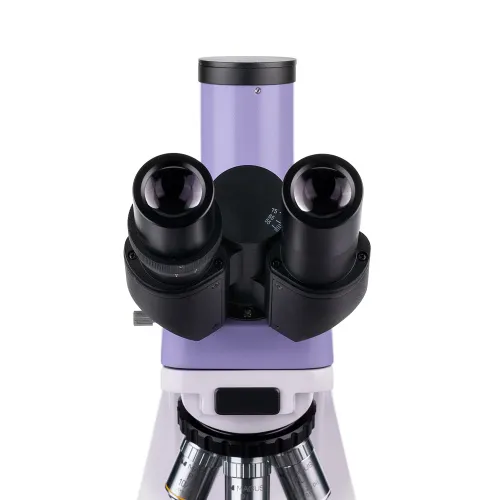

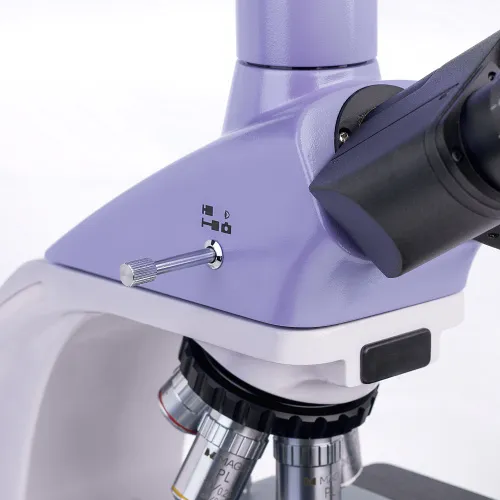

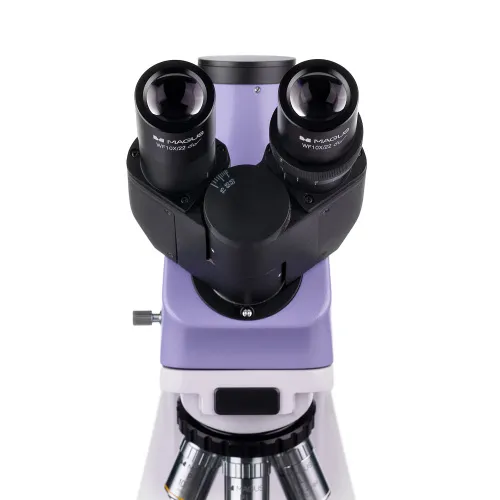

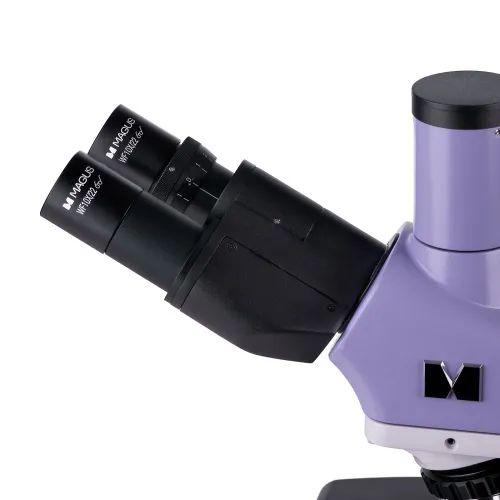

La testata trinoculare è composta da due tubo ottici per osservazioni dirette e da un tubo verticale per l’alloggiamento di una fotocamera digitale (non inclusa). I tubi ottici che ospitano gli oculari sono inclinati a 30°, per un maggiore confort in caso di osservazioni prolungate, e possono essere ruotati di 360° per adattarsi all’altezza dell’osservatore. È presente una ghiera di regolazione diottrica, localizzata sul tubo ottico sinistro.

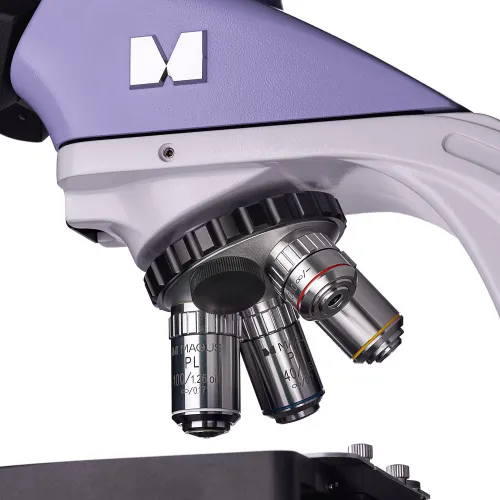

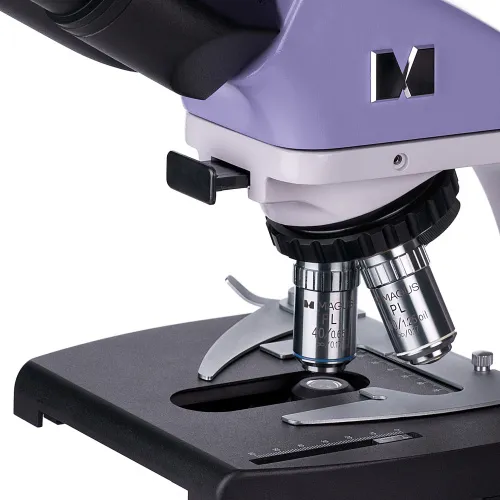

Gli obiettivi sono inseriti in un revolver portaobiettivi a 5 slot: 4 obiettivi sono già montati sullo strumento, mentre uno slot del revolver rimane libero per l’aggiunta di un obiettivo extra. Nello slot libero è possibile inserire qualsiasi obiettivo optional, consentendo di aggiungere un ulteriore fattore di ingrandimento all’interno del range di ingrandimenti disponibili. L’utente può vedere quale obiettivo è inserito nel cammino ottico durante l’osservazione, dato che il revolver portaobiettivi è orientato verso l’interno dello strumento. Inoltre, questa configurazione mantiene libero lo spazio al di sopra del tavolino.
Il range di ingrandimenti del microscopio va da 40x a 1000x (solo nella configurazione di base). Con l’aggiunta di obiettivi extra, il fattore di ingrandimento superiore risulterà aumentato.
Illuminazione
I LED montati all’interno della base del microscopio forniscono un’illuminazione intensa e uniforme dell’oggetto osservato. La temperatura colore rimane invariata anche al variare della luminosità. L’illuminazione ha una potenza di 3 W. Il ciclo di vita utile dei LED raggiunge le 50.000 ore. Il sistema di illuminazione è alimentato dalla rete elettrica AC.

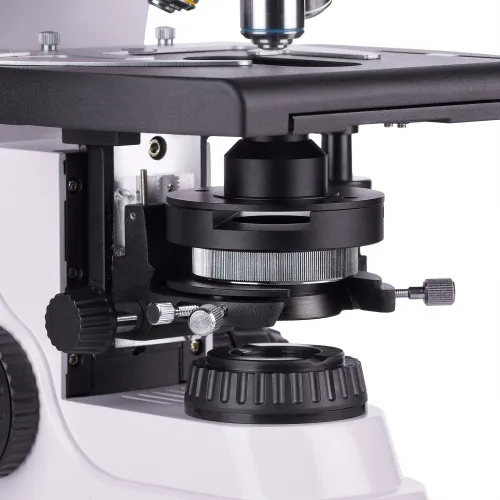

Regolando la posizione del condensatore di Abbe e aprendo o chiudendo il diaframma di apertura e il diaframma di campo, è possibile configurare l’illuminazione di Köhler. È inoltre possibile usare degli slider per tecniche di osservazione in campo oscuro o con contrasto di fase (il condensatore è dotato di uno slot dedicato). Grazie all’uso degli slider, sarà molto veloce passare da un metodo di osservazione a un altro.
Tavolino e meccanismo di messa a fuoco

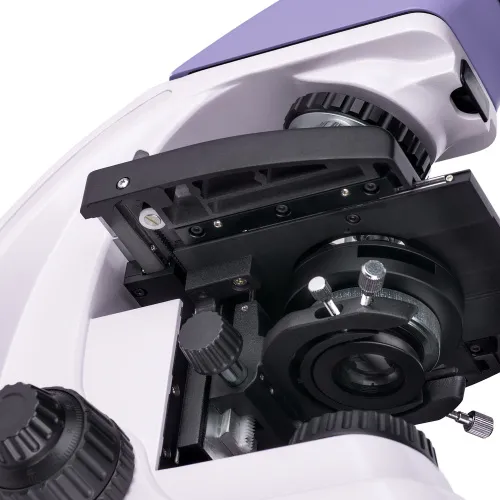

Il tavolino non ha una cremagliera di posizionamento. Di conseguenza, non è presente nessun meccanismo ingombrante che disturba le osservazioni e il microscopio occupa meno spazio sul tavolo di lavoro. L’inserto meccanico che movimenta il campione è rimovibile (utile in caso di scansioni manuali).

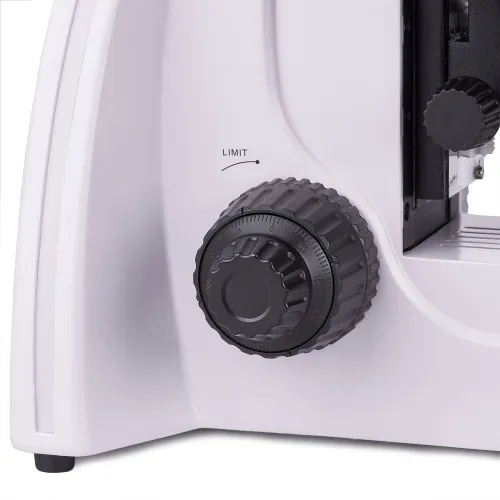

I meccanismi di messa a fuoco grossolana e fine servono per la regolazione della nitidezza. Le relative manopole si trovano su entrambi i lati del microscopio. Data la loro posizione vicina alla base, non risulterà necessario mantenere le braccia a mezz’aria per regolare la nitidezza. Le mani potranno rimanere comodamente appoggiate sul tavolo. La messa a fuoco grossolana è dotata di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata. La regolazione della nitidezza è fluida e senza sforzo.
Accessori
Le potenzialità del microscopio MAGUS Bio 250TL possono essere aumentate grazie alla linea di accessori dedicati, che comprende oculari, obiettivi, vetrini di calibrazione, fotocamere digitali e strumenti per l’osservazione in campo oscuro, con luce polarizzata o contrasto di fase.
Caratteristiche chiave del microscopio:
- Testata trinoculare, revolver portaobiettivi per 5 obiettivi, ottiche planacromatiche corrette all’infinito
- I tubi ottici deli oculari ruotano di 360° per adattarsi facilmente all’altezza dell’osservatore
- Tubo ottico sinistro con ghiera di regolazione diottrica; messa a fuoco grossolana e fine (vite macro e micrometrica)
- La messa a fuoco grossolana è dotata di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata
- Il condensatore di Abbe è centrabile e regolabile in altezza, e la presenza di un diaframma di apertura e un diaframma di campo consentono di configurare l’illuminazione di Köhler
- Sorgente luminosa per osservazioni in luce trasmessa: LED da 3 W a luminosità regolabile, alimentato da rete elettrica AC a 220 V
- Possibilità di installare ulteriori accessori
Caratteristiche chiave della fotocamera:
- Sensore CMOS retroilluminato da 2,1 pollici, alta sensibilità della matrice
- Adatta per osservazioni in campo scuro o chiaro con obiettivi da 40x, 60x e 100x
- Installata sul tubo trinoculare o sul tubo ottico di un microscopio
- Risoluzione Full HD 1920x1080 px con una frequenza di fotogrammi pari a 96 fps, perfetta per lo studio di oggetti in movimento
- Connessione a PC tramite porta USB 3.0, velocità di trasferimento dati pari a 5 Gbps
- Software e driver inclusi

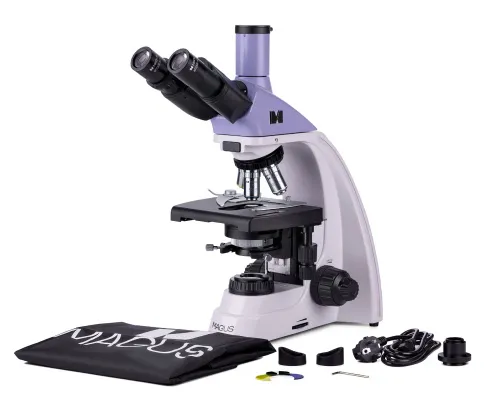

La confezione contiene:
- Fotocamera digitale MAGUS CDF50 (fotocamera digitale, cavo USB, CD di installazione con driver e software, manuale utente e certificato di garanzia)
- Base con ingresso alimentazione, sorgente luminosa per osservazioni in luce trasmessa, meccanismo di messa a fuoco, tavolino, attacco condensatore e revolver portaobiettivi
- Condensatore di Abbe
- Testata trinoculare
- Obiettivo planacromatico all’infinito: 4x/0,10
- Obiettivo planacromatico all’infinito: 10x/0,25
- Obiettivo planacromatico all’infinito: 40x/0,65 (con meccanismo a molla)
- Obiettivo planacromatico all’infinito: 100x/1,25 olio (con meccanismo a molla)
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Conchiglia oculare (2 pz.)
- Filtro (4 pz.)
- Adattatore C-mount
- Flaconcino di olio da immersione
- Cavo di alimentazione per rete AC
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito: 20x/0,40
- Obiettivo planacromatico all’infinito: 60x/0,80 (con meccanismo a molla)
- Dispositivo a contrasto di fase
- Slider per contrasto di fase
- Condensatore di campo oscuro con N.A. 0,9
- Condensatore di campo oscuro a olio con N.A. 1,36–1,25
- Slider di campo oscuro
- Strumenti di polarizzazione
- Vetrino di calibrazione
- Monitor LCD
ID prodotto | 83010 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018065 |
Dimensione confezione (LxPxH) | 43x27x63 cm |
Peso spedizione | 11.1 kg |
Specifiche del microscopio | |
Tipo | biologico, luce/ottico, digitale |
Testata | trinoculare |
Tubo verticale | testata Gemel (tipo Siedentopf, con rotazione a 360°) |
Angolo di inclinazione della testata | 30° |
Ingrandimento, x | 40–1000 nella configurazione base (*opzionale: 40–1200/1250/1500/1600/2000/2500) |
Diametro tubo oculare, mm | 30 |
Oculari | 10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Obiettivi | planacromatici all’infinito: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olio); distanza parfocale: 45 mm (*opzionale: 20x/0,40; 60хs/0,80) |
Revolver portaobiettivi | per 5 obiettivi |
Distanza di lavoro, mm | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
Distanza interpupillare, mm | 48 — 75 |
Tavolino, mm | 180x150 |
Range di movimento del tavolino, mm | 75/50 |
Caratteristiche tavolino | traslatore meccanico a due assi, senza cremagliera di posizionamento |
Regolazione diottrica dell’oculare, diottrie | ±5 (sul barilotto sinistro) |
Condensatore | condensatore di Abbe, N.A. 1,25, centraggio regolabile, altezza regolabile, diaframma di apertura regolabile, con slot per slider di campo oscuro e slider per contrasto di fase, attacco a coda di rondine |
Diaframma | diaframma di apertura regolabile, diaframma di campo con iride regolabile |
Fuoco | coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm) |
Illuminazione | LED |
Regolazione della luminosità | ✓ |
Alimentazione | 220±22 V, 50 Hz, rete AC |
Tipo di sorgente luminosa | LED da 3 W |
Filtri ottici | sì |
Range temperature di funzionamento, °C | 5...+35 |
Possibilità di connettere equipaggiamento aggiuntivo | dispositivi per contrasto di fase (condensatore e obiettivi), condensatore di campo oscuro (a secco o per immersione in olio), strumenti di polarizzazione (polarizzatore e analizzatore) |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Applicazione | laboratorio/medicale |
Posizione illuminazione | inferiore |
Metodo di ricerca | campo chiaro |
Set con astuccio/custodia/borsa | copertura anti polvere |
Peso, kg | 8 |
Dimensioni, mm | 200x436x400 |
Fotocamera digitale | |
Sensore | SONY Exmor CMOS |
A colori/monocromatico | a colori |
Megapixel | 2.1 |
Risoluzione massima, px | 1920x1080 |
Dimensione sensore | 1/1,2'' (11,14x6,26 mm) |
Dimensione pixel, µm | 5.8x5.8 |
Sensibilità alla luce | 8935mV con 1/30s |
Rapporto segnale/rumore | 0,6mV con 1/30s |
Tempo di esposizione | 0,014 ms – 15 s |
Registrazione video | ✓ |
Frequenza dei fotogrammi, fps@risoluzione | 96@1920x1080 |
Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
Formato immagine | *.jpg, *.bmp, *.png, *.tif |
Formato video | registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi) |
Range spettrale, nm | 380-650 (filtro IR integrato) |
Tipo di otturatore | ERS (otturatore elettronico a tendina) |
Bilanciamento del bianco | manuale, automatico |
Controllo esposizione | manuale, automatico |
Funzionalità software | dimensione immagine, luminosità, controllo dell’esposizione |
Software | MAGUS View |
Uscita | USB 3.0, 5 Gb/s |
Requisiti di sistema | Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17" o più grande |
Tipo di montatura | passo C |
Corpo | lega di alluminio di CNC |
Alimentazione fotocamera | DC, 5 V, da porta USB del computer; adattatore 12 V, 3 A per la cella di Peltier |
Range temperature di funzionamento fotocamera, °C | -10...+50 |
Intervallo operativo di umidità, % | 30 — 80 |
