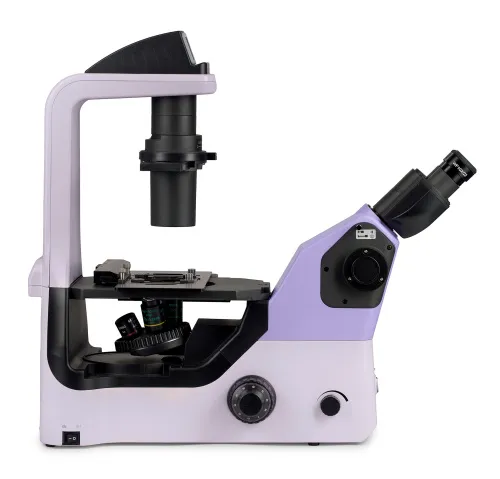

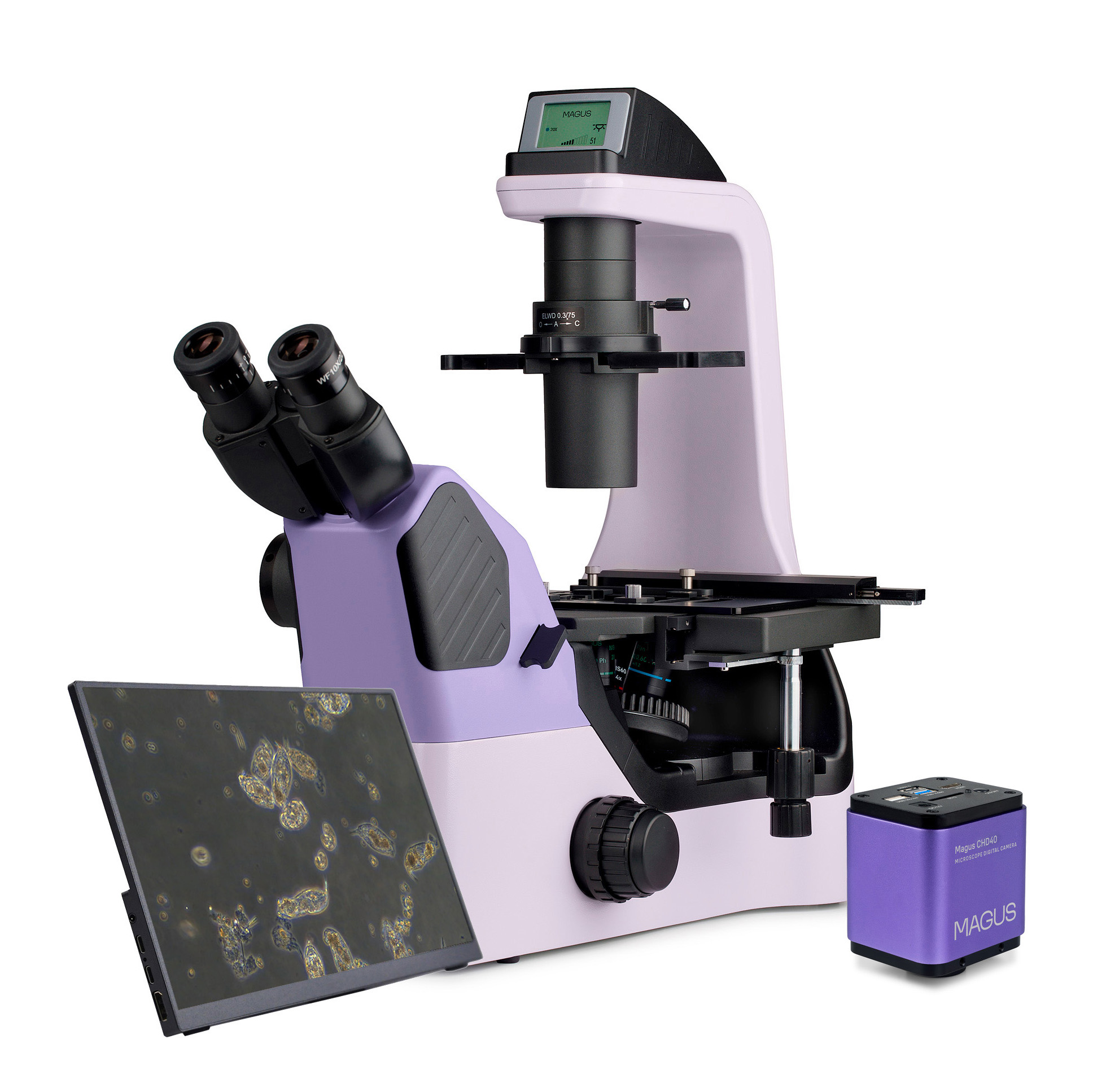

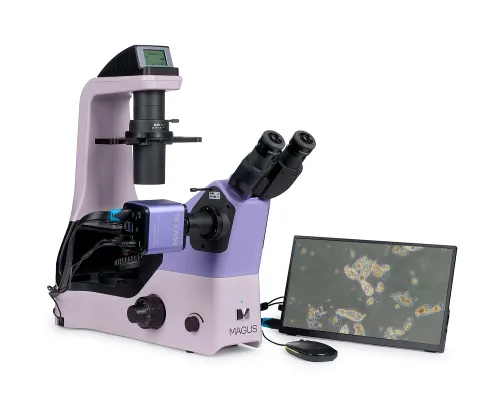

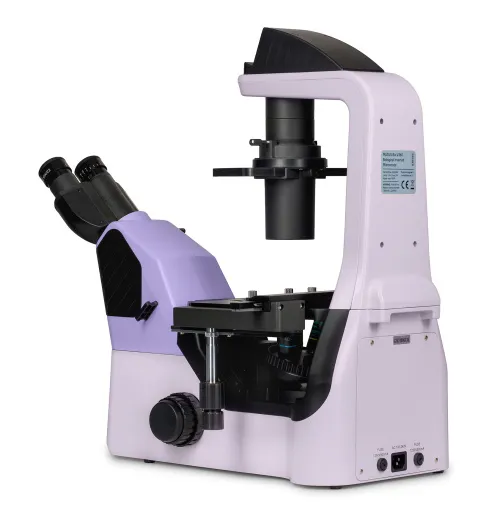

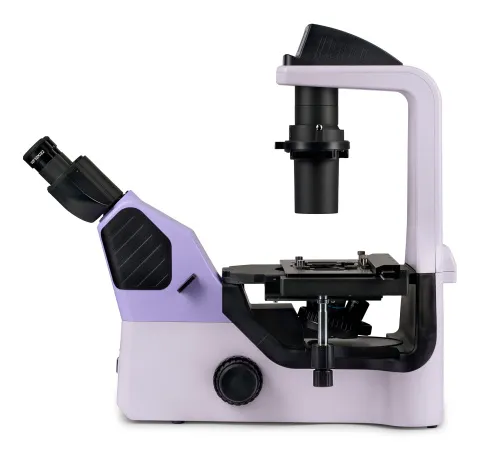

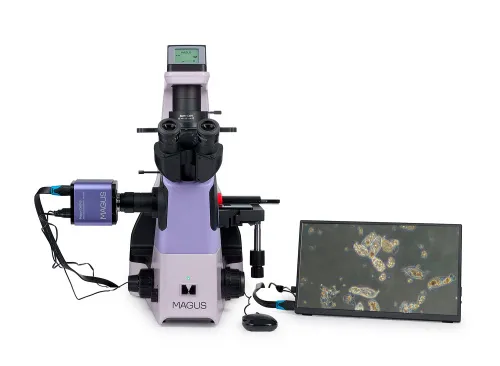

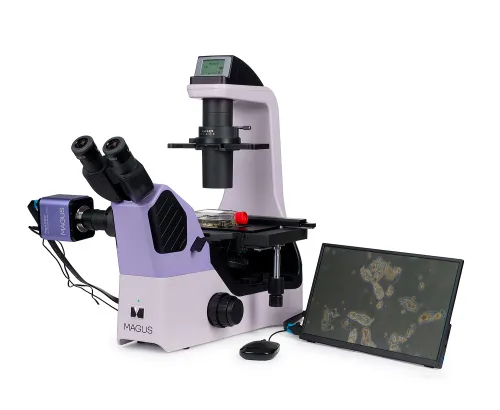

Microscopio biologico digitale invertito MAGUS Bio VD360 LCD

Microscopio da ricerca. Il microscopio è progettato per lo studio dei precipitati liquidi, colonie cellulari, cellule vive, colture di tessuti e altri campioni colorati e non, in vetreria da laboratorio. Il design invertito del microscopio comporta l’utilizzo di piastre Petri, piastre multipozzetto, flaconi, flaconi a rullo e fiasche fino a 75 mm con spessore del fondo di 1,2 mm. Il microscopio utilizza obiettivi speciali per lavorare con tale vetreria. Con il condensatore rimosso, è possibile osservare colture cellulari in piastre Petri o in fiasche cilindriche alte fino a 187 mm. Il microscopio è dotato di una fotocamera da 8 MP e tre interfacce video: HDMI, USB 3.0 e Wi-Fi. Può essere connesso contemporaneamente a diversi dispositivi: monitor, laptop e computer desktop. La fotocamera si monta sul microscopio utilizzando l’adattatore 0,5x o 1x che è incluso con il microscopio. L’adattatore viene selezionato in base ai compiti da risolvere. L’adattatore 0,5x estende il campo visivo, mentre l’adattatore 1x trasferisce l’immagine "così com’è", ritagliandone i bordi, ma ogni dettaglio appare più grande sul sensore. Il software integra il sistema con funzioni di analisi e documentazione. Il monitor del microscopio digitale ha una risoluzione di 4 K. Le osservazioni vengono effettuate in luce trasmessa mediante le tecniche in campo chiaro, con contrasto di fase e contrasto in rilievo. Componenti opzionali consentiranno l’utilizzo delle tecniche di contrasto a modulazione di Hoffman. Il microscopio viene utilizzato per la ricerca in medicina, farmacologia, biologia e virologia.

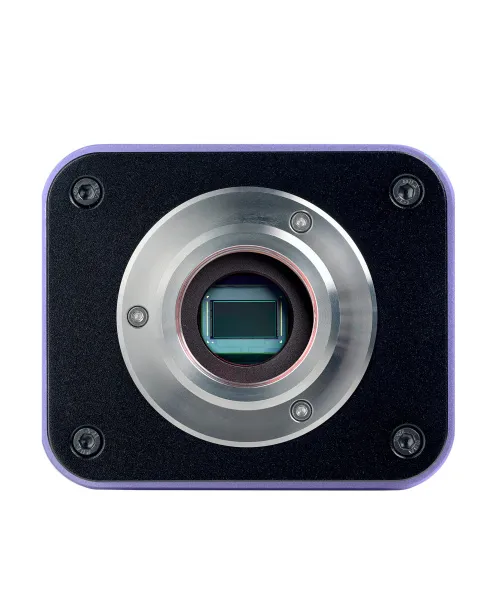

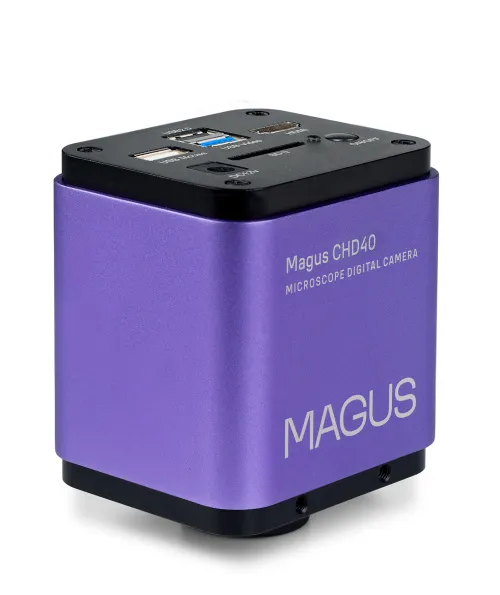

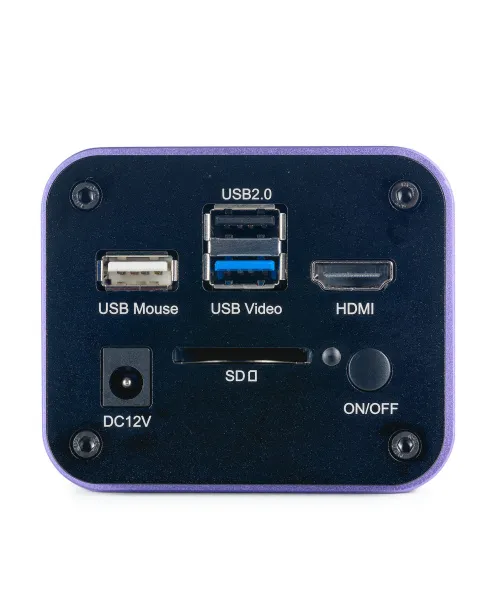

Fotocamera digitale

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor. La fotocamera è dotata di un sensore da 8 MP e produce un’immagine realistica con risoluzione 4K (3840x2160 pixel) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la risoluzione dell’immagine è Full HD (1920x1080 pixel). La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a un TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. La connessione al computer avviene tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps. La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI, pertanto i video si presentano brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento viene visualizzato senza ritardi.

Monitor

Il monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. Si collega a una fotocamera montata sul microscopio per visualizzare un’immagine in tempo reale. È compatibile con fotocamere MAGUS HDMI che operano in risoluzione 4 К. Lo schermo è da 13,3 pollici. Il sensore IPS fornisce un’immagine luminosa con ampi angoli di visualizzazione: se si guarda il monitor da un angolo, non vi è distorsione di colore. Il display può essere posizionato su un supporto pieghevole su un tavolo oppure montato direttamente sulla fotocamera, a seconda di quale sia la soluzione più pratica per l’utente.

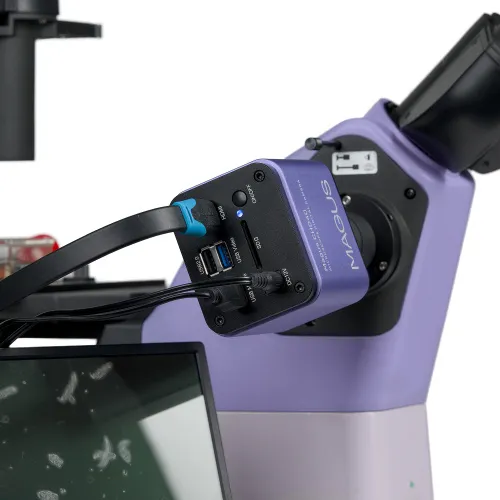

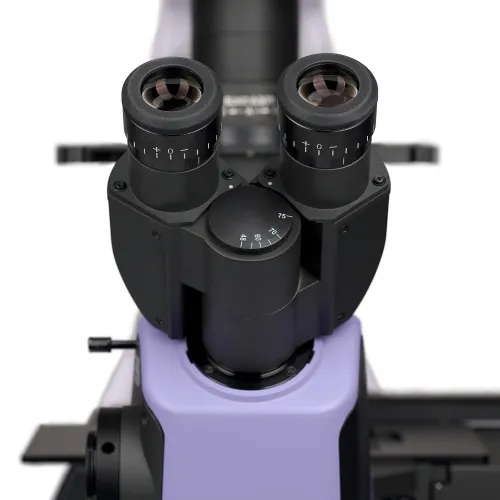

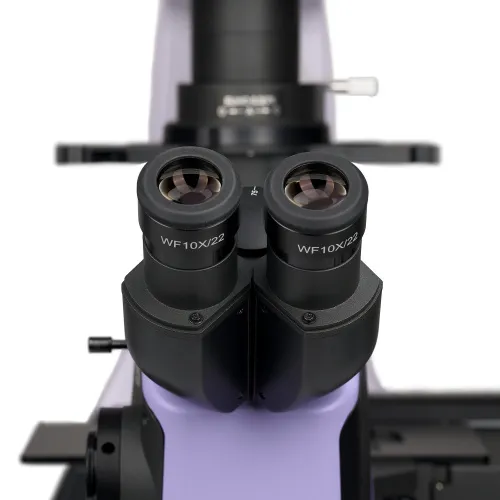

Testata del microscopio

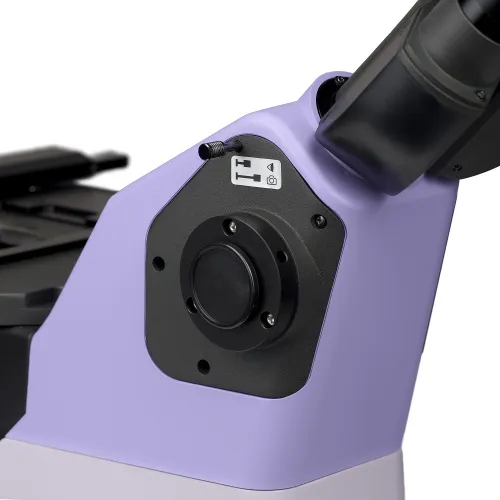

Binoculare con ottiche corrette all’infinito. La fotocamera digitale è montata nella porta laterale della fotocamera sulla testata del microscopio. Il rapporto di divisione della luce è 100/0 o 0/100. Uno slot con presa è previsto per l’installazione dello slider per contrasto in rilievo.

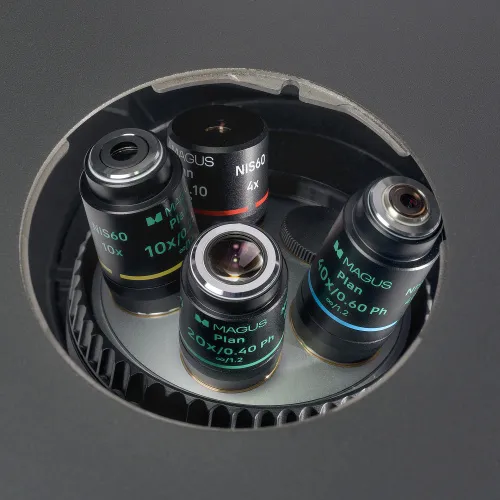

Revolver portaobiettivi

Codificato, per 5 obiettivi. In alternativa, nello slot libero può essere installato un obiettivo aggiuntivo per ottenere un ingrandimento extra.

Obiettivi

Obiettivi planacromatici corretti all’infinito con una distanza di lavoro estesa sono stati corretti per uno spessore del fondo della piastra di 1,2 mm. La distanza parafocale è di 60 mm. Gli obiettivi 4x vengono utilizzati per la tecnica in campo chiaro. Gli obiettivi 10x, 20x e 40x sono obiettivi di fase che si differenziano dagli obiettivi 4x per la presenza di un anello di fase nel piano della pupilla di uscita. Questi obiettivi sono progettati per osservazioni con contrasto di fase, ma sono adatti anche per le tecniche di contrasto in campo chiaro e in rilievo.

Mantenimento di comodi livelli di luminosità quando viene cambiato l’ingrandimento

Gli obiettivi con diversi ingrandimenti trasmettono la luce a livelli diversi di intensità; ogni volta che cambi obiettivo, è necessario regolare la luminosità della luce. Passare da un obiettivo con ingrandimento più alto a uno più basso causa l’affaticamento degli occhi, poiché la luminosità dell’immagine negli oculari aumenta bruscamente. MAGUS Bio VD360, dotato di controllo intelligente della luminosità, risolve questo problema. Il microscopio ricorda la luminosità di ciascun obiettivo selezionato dall’utente e la imposta automaticamente quando si gira il portaobiettivi. Il controllo intelligente riduce il tempo necessario per regolare la luminosità. MAGUS Bio VD360 LCD aumenta il comfort dell’utente e fa risparmiare tempo quando il lavoro richiede frequenti cambiamenti di ingrandimento.

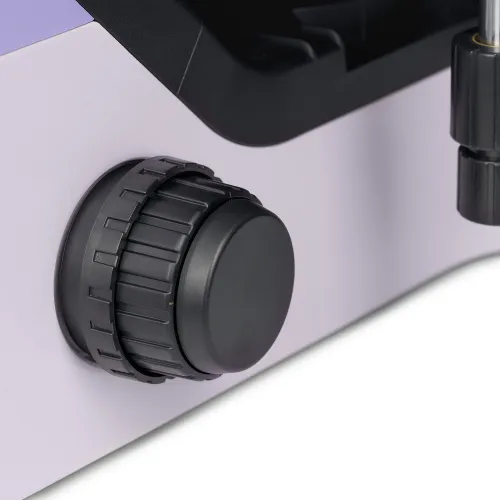

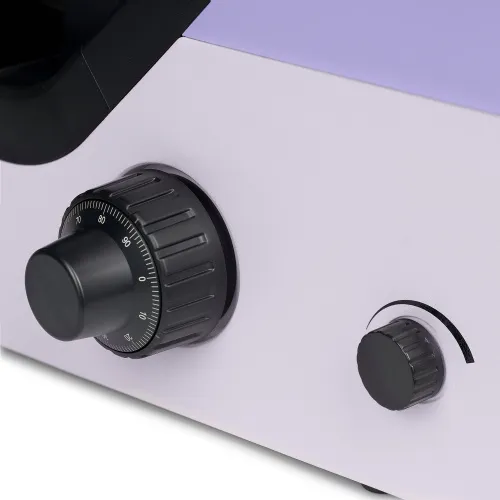

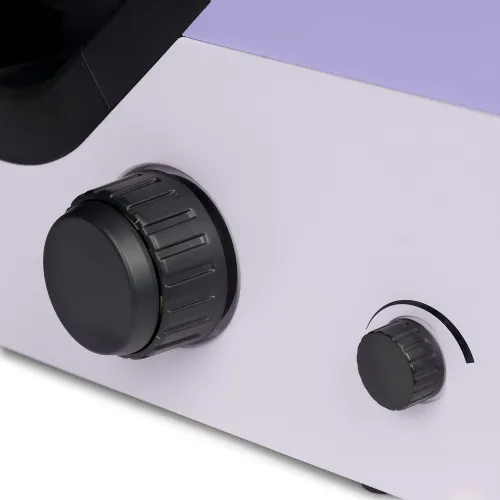

Meccanismo di messa a fuoco

Il microscopio presenta manopole coassiali di messa a fuoco grossolana e fine in posizione bassa. Il ricercatore può appoggiare le mani sul tavolo e assumere una posizione comoda davanti al microscopio. L’anello sul lato destro regola la tensione della corsa della messa a fuoco grossolana. L’utente regola la tensione comoda per il lavoro.

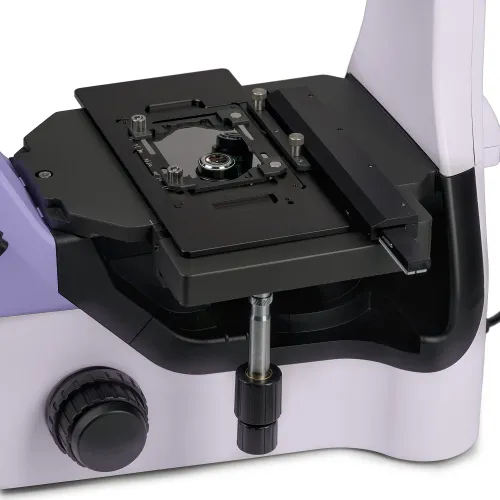

Tavolino

Il tavolino è fisso. Sul tavolino è installato uno speciale meccanismo che sposta la vetreria da laboratorio in due direzioni reciprocamente perpendicolari. Il movimento fluido e impercettibile dell’oggetto aumenta l’accuratezza della sua analisi: nessuna parte del campione sarà trascurata. La lunga maniglia di controllo del tavolino garantisce il comfort dell’utente: la mano poggia sul tavolo senza sforzo. Il kit del microscopio include un supporto universale per materiale da laboratorio.

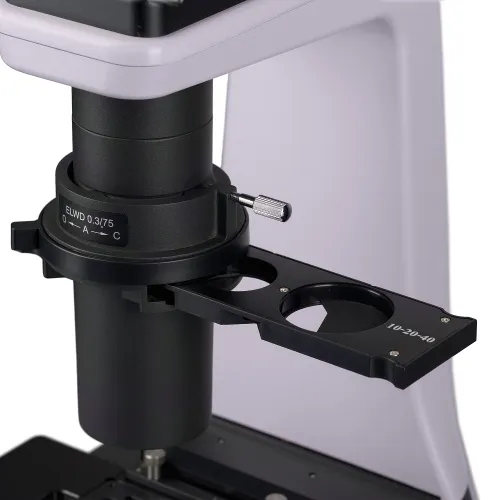

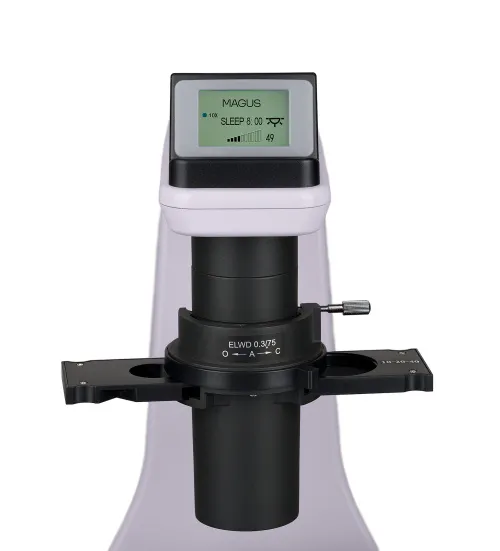

Condensatore

Il condensatore ha un NA di 0,3 e una distanza di lavoro di 75 mm. Uno slider per contrasto di fase o uno slider per contrasto in rilievo con un diaframma a settore è installato nello slot del condensatore. Uno slider per contrasto di fase è una piastra con tre fori. Un foro ha un inserto di fase per obiettivi 10x, 20x e 40x, mentre gli altri due vengono utilizzati per osservazioni in campo chiaro. Il diaframma anulare dello slider è allineato con l’anello di fase dell’obiettivo mediante un telescopio di centraggio. Uno slider per contrasto in rilievo con diaframma a settore è anch’esso una piastra con tre fori. La microscopia con contrasto in rilievo è resa possibile inserendo il diaframma a settore nel percorso ottico e collocando lo slider nello slot della testata del microscopio nella posizione corrispondente all’obiettivo utilizzato. Il filtro verde (ND6), se inserito nello slot con il diaframma a settore, rimuove aloni di colore ai bordi delle strutture osservate. I fori liberi dello slider sono progettati per osservazioni in campo chiaro: uno per un obiettivo 4x e il secondo per obiettivi 10x, 20x e 40x.

Sorgente luminosa

Il LED da 3 W offre un’illuminazione intensa del campione, sufficiente per tutte le tecniche e gli obiettivi disponibili del microscopio. La temperatura colore non cambia quando viene regolata la luminosità. La durata del LED è di 50.000 ore.

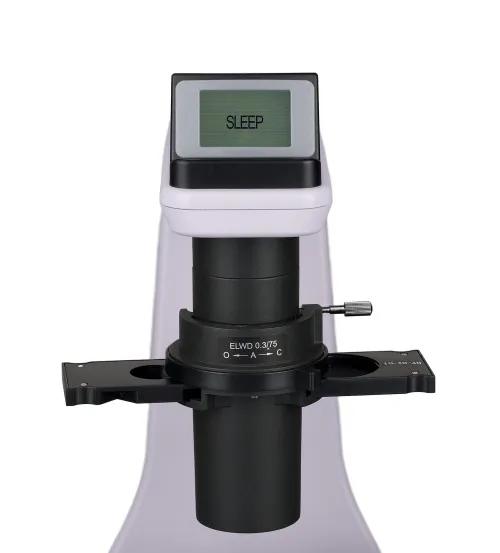

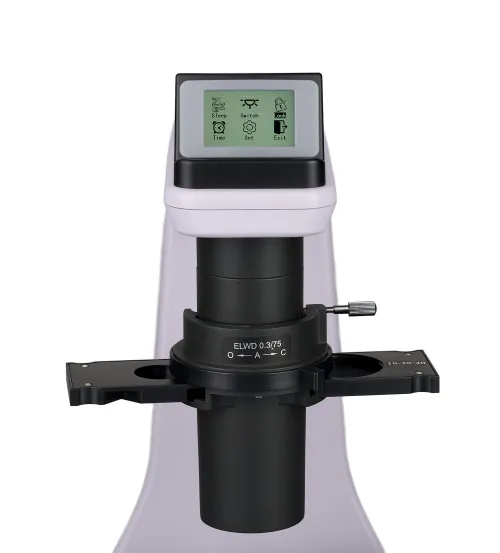

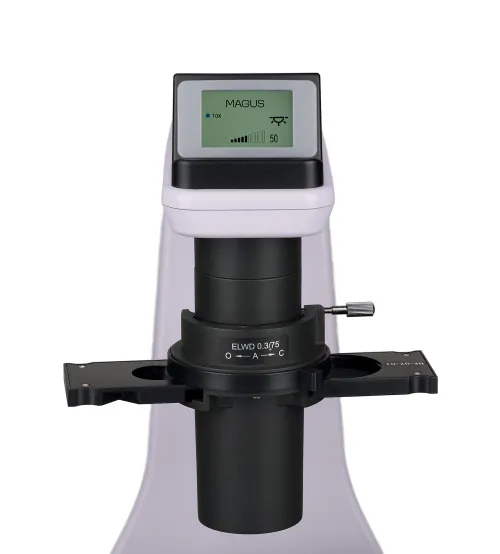

Schermo di stato LCD

Lo schermo LCD sulla base mostra l’ingrandimento dell’obiettivo, la luminosità della sorgente luminosa e una modalità di funzionamento (Attesa, Eco). Lo schermo e una singola manopola consentono all’utente di regolare la luminosità, bloccarne la regolazione, impostare la modalità di Attesa e il timer di spegnimento automatico.

Design ergonomico

Il disagio fisico causa fatica e riduce la produttività. Il design ergonomico del microscopio svolge un ruolo importante nella ricerca scientifica quotidiana. MAGUS Bio VD360 LCD offre comfort all’utente durante il lavoro. La testata del microscopio è posizionata in un’angolazione ergonomica, in modo da non affaticare schiena e collo. Grazie al tavolino basso e compatto, è pratico per l’utente manipolare il campione e lavorare con la vetreria da laboratorio. La lunga maniglia del meccanismo di movimento fa sì che non sia necessario alzare la mano dal tavolo per controllare il microscopio, né cambiare la propria posizione comoda. Le manopole di messa a fuoco sono posizionate alla base del microscopio. L’utente non ha bisogno di sforzare le mani. Grazie al movimento fluido del meccanismo, l’utente può mettere a fuoco l’oggetto senza sforzo.

Accessori

Esiste una linea di accessori appositamente studiati per questo microscopio. Obiettivi aggiuntivi senza anelli di fase garantiscono una qualità ottimale dell’immagine quando si lavora in campo chiaro. Gli oculari estendono l’intervallo di ingrandimento del microscopio. Oculari aggiuntivi aiuteranno a utilizzare il pieno potenziale di un obiettivo utilizzato più spesso. Il dispositivo a contrasto di fase con obiettivi planari semi-apocromatici piani è adatto alla ricerca di base e applicata. Gli obiettivi planari semi-apocromatici offrono un elevato grado di correzione delle aberrazioni, producendo immagini nitide, luminose e ad alto contrasto. Il contrasto a modulazione di Hoffman permette di visualizzare i dettagli fini nei campioni vivi con elevato contrasto e senza aloni, consentendo lo studio di processi dinamici in tempo reale. Per misurare gli oggetti viene utilizzato un vetrino di calibrazione che può essere combinato con l’oculare con una scala graduata o con il software della fotocamera. Gli inserti per porta piastre e tavolino vengono utilizzati per l’installazione comoda di flaconi per colture di vari tipi e dimensioni sul microscopio.

Modelli alternativi

MAGUS Bio VD360 LCD è un’alternativa per i seguenti modelli: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Caratteristiche del microscopio:

• Ricerca di oggetti colorati e non colorati in vetreria da laboratorio: piastre di Petri, fiasche, piastre, lavoro con vetreria fino a 187 mm di altezza
• Tecniche di microscopia: in campo chiaro, con contrasto di fase e con contrasto in rilievo; con accessori opzionali: contrasto a modulazione di Hoffman.
• Revolver portaobiettivi codificato: la luminosità della sorgente luminosa è impostata automaticamente in base all’obiettivo selezionato
• Testata binoculare con tubo laterale per il montaggio di una fotocamera digitale; beam splitting 100/0 o 0/100
• Illuminatore a luce trasmessa: LED da 3 W a risparmio energetico con durata fino a 50.000 ore
• Condensatore con slot per l’installazione di slider; slider per contrasto di fase incluso, gli anelli di fase sono centrati
• Sistema di controllo illuminazione intelligente: selezione automatica della luminosità, blocco dell’attenuazione della luce, spegnimento automatico con timer, schermo stato LCD
• Tavolino con movimento della vetreria lungo gli assi X e Y, un porta piastre universale incluso, una lunga maniglia di controllo del tavolino garantisce il comfort dell’utente durante il lavoro

Caratteristiche della fotocamera:

• La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connetterla a un PC tramite Wi-Fi e interfaccia USB 3.0
• Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
• 30 fps con qualsiasi interfaccia di uscita video per l’osservazione di oggetti in movimento, la registrazione video, e spostamento del campione senza scatti o ritardi
• Il sensore CMOS SONY Exmor/Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminose e con colori saturi
• Il software con funzioni di cattura di fotografie, registrazione video, elaborazione di immagini, visualizzazione su monitor esterno e misurazione lineare e angolare

Caratteristiche monitor:

• La risoluzione 4K offre immagini realistiche altamente dettagliate e nitide
• Il sensore IPS produce un’immagine luminosa e dai colori saturi con ampi angoli di visualizzazione orizzontali e verticali
• Può essere montato sulla fotocamera o sul tavolo per soddisfare le preferenze dell’utente

Confezione:

• Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (2 m), mouse USB, scheda di memoria SD da 32 GB, adattatore di alimentazione da 12 V/1 A (Euro), unità flash USB con driver e software, guida all’utilizzo e certificato di garanzia)
• Monitor LCD MAGUS MCD40
• Supporto con alimentatore integrato, sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, montatura condensatore e revolver portaobiettivi
• Condensatore con slot per slider
• Testata del microscopio binoculare con porta laterale fotocamera
• Obiettivo planacromatico Plan 4x/0,10 ∞/1,2 WD 30 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 10x/0,25 fase ∞/1,2 WD 10,2 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 20x/0,40 fase ∞/1,2 WD 12 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 40x/0,60 fase ∞/1,2 WD 2,2 mm, distanza parafocale: 60 mm
• Oculare 10x/22 mm con lunga estrazione pupillare e regolazione diottrica (2 pz.)
• Conchiglia oculare (2 pz.)
• Telescopio di centraggio
• Slider a contrasto di fase con anulari di fase centrabili
• Dispositivo di contrasto in rilievo
• Filtro verde
• Supporto universale per materiale da laboratorio
• Adattatore passo C 0,5x
• Adattatore passo C 1x
• Cavo di alimentazione del microscopio
• Copertura antipolvere
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Obiettivo planacromatico Plan 10x/0,25 ∞/1,2 WD 10,2 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 20x/0,40 ∞/1,2 WD 4 mm, distanza parafocale: 60 mm
• Obiettivo planacromatico Plan 40x/0,60 ∞/1,2 WD 2,2 mm, distanza parafocale: 60 mm
• Oculare 10x/22 mm con scala graduata
• Oculare 10x/22 mm con puntatore del centro di campo
• Oculare 10x/22 mm con reticolo
• Oculare 12,5x/16 mm (2 pz.)
• Oculare 15x/16 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 30x/8 mm (2 pz.)
• Dispositivo di contrasto di fase: slider a contrasto di fase, set di obiettivi di fase semi-apocromatici piani
• Dispositivo di contrasto a modulazione di Hoffman con set di obiettivi
• Piastra in vetro per il tavolino
• Piastra del tavolino in metallo per lavorare con un flacone di coltura
• Kit porta materiali da laboratorio
• Vetrino di calibrazione
• Set di filtri colore (blu, verde, giallo, vetro satinato)
