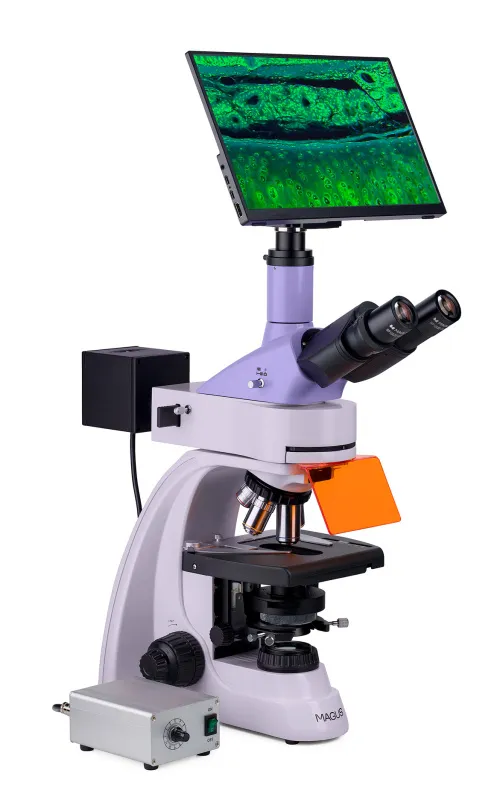

Microscopio a fluorescenza digitale MAGUS Lum D400L LCD
Con fotocamera e monitor. Ingrandimento: 40–1000x. Testata trinoculare, obiettivi planari e planacromatici con trattamento alla fluorite, sorgente luminosa per osservazioni in luce riflessa: 4 LED da 5 W di diverse lunghezze d’onda, sorgente luminosa per osservazioni in luce trasmessa: LED da 3 W, illuminazione Köhler in luce riflessa e trasmessa
ID prodotto | 83019 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018195 |
Dimensione confezione (LxPxH) | 45x30x96 cm |
Peso spedizione | 17.25 kg |

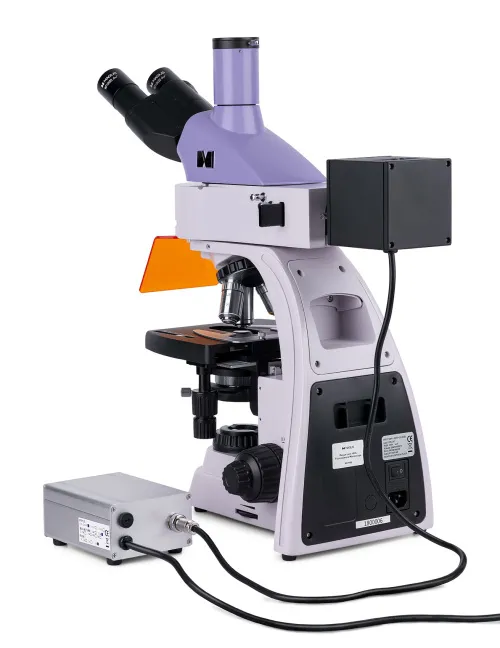

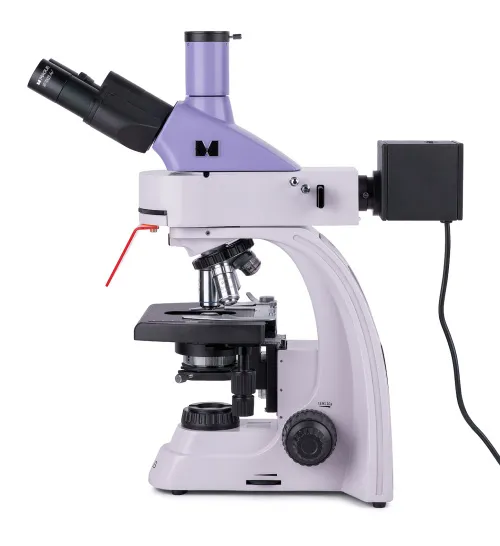

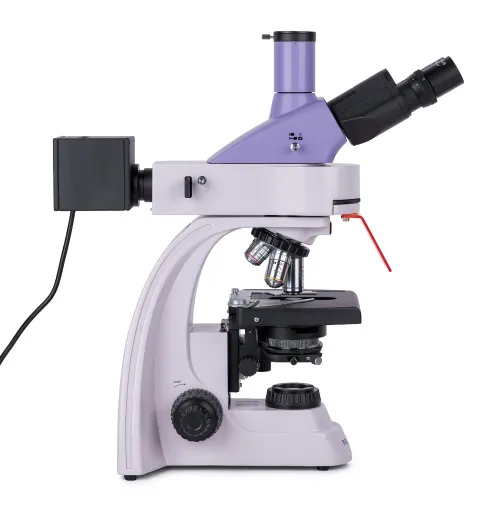

Il microscopio a fluorescenza MAGUS Lum 400L può essere utilizzato per due tecniche di microscopia: a fluorescenza in luce riflessa e a campo chiaro in luce trasmessa. Se equipaggiato con accessori aggiuntivi, è possibile utilizzare il microscopio per condurre ricerche in luce polarizzata e per tecniche di contrasto di fase e a campo scuro. È possibile utilizzare il microscopio per la ricerca e la diagnostica di laboratorio nel campo della medicina, farmacologia, scienza forense, biotecnologia, medicina veterinaria, etc.

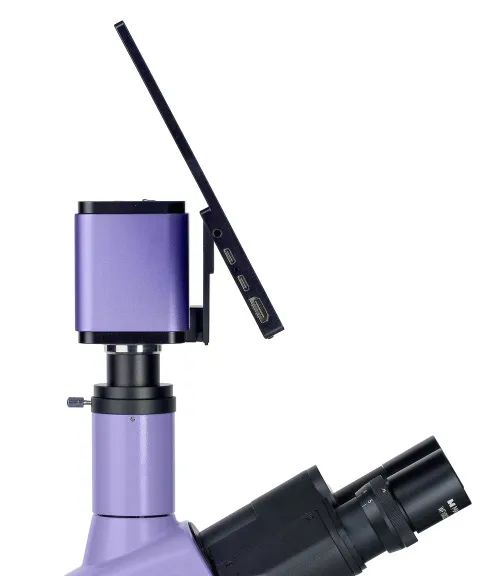

Fotocamera digitale

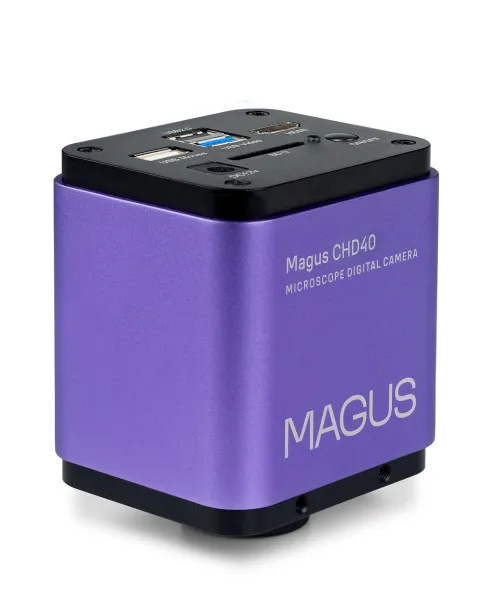

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.

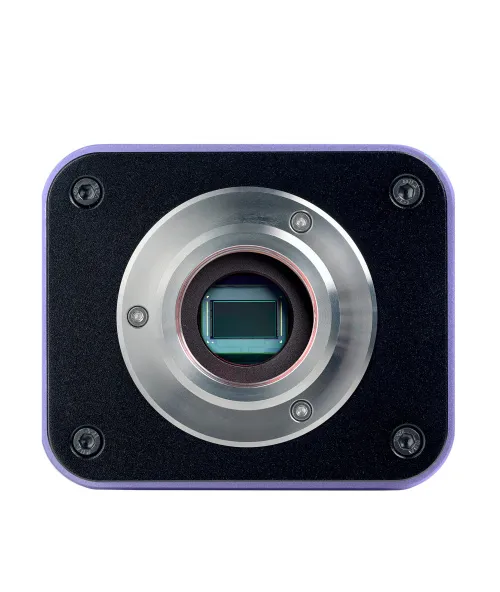

La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell’immagine è Full HD (1920x1080 px).

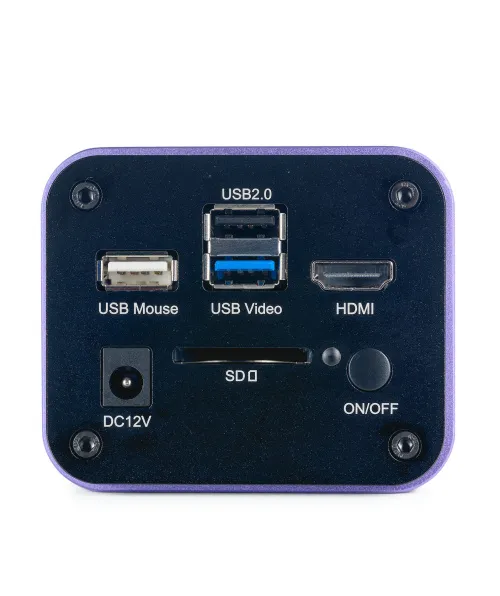

La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.
Monitor

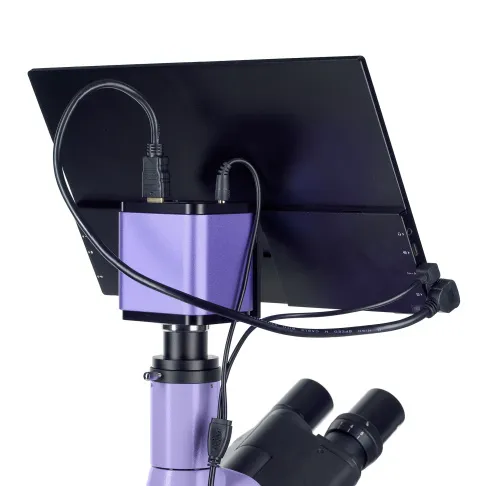

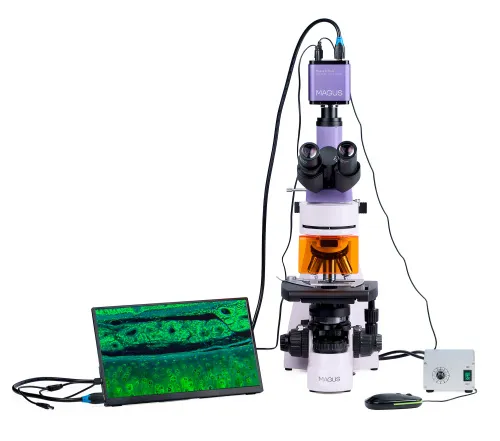

l monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K. Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta. È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio.
Ottiche

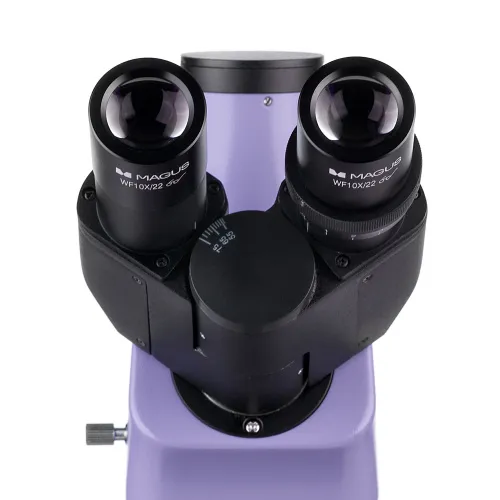

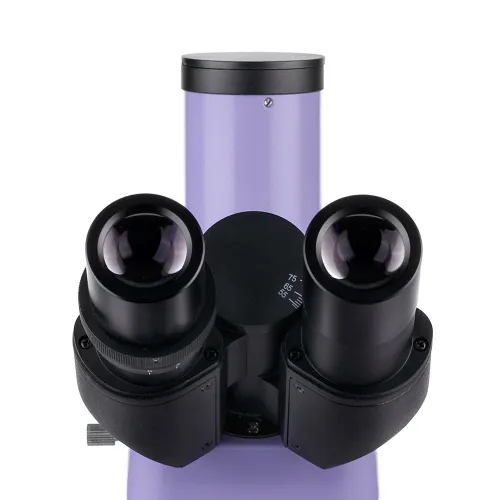

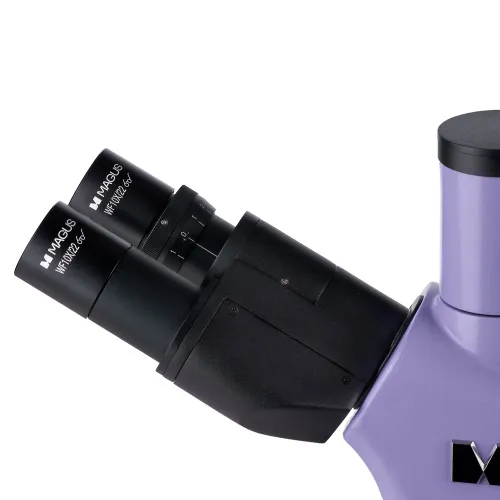

La testata trinoculare è composta da due tubi ottici per condurre osservazioni e da un tubo trinoculare per l’alloggiamento di una fotocamera digitale (non inclusa). Per affrontare lunghi periodi di osservazione nel massimo del comfort, è possibile regolare i tubi oculari rotandoli di 360° in modo da adattarsi all’altezza dell’osservatore. Sono inclinati di 30°.

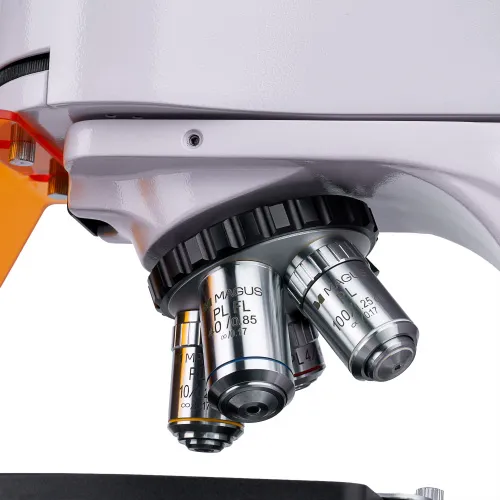

Il revolver portaobiettivi con cinque obiettivi è orientato verso l’interno, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico. È dotato di obiettivi planacromatici all’infinito: tre per la tecnica a campo chiaro e uno per quella in fluorescenza (fluorescente). Una volta installati tutti gli obiettivi sul revolver portaobiettivi, un alloggiamento resta disponibile. Viene utilizzato per regolare la posizione dell’illuminatore per osservazioni in luce riflessa. È inoltre possibile installare un obiettivo opzionale per ottenere un ingrandimento maggiore.
Illuminazione
Luce riflessa: cinque LED da 5 W. Ogni LED rientra in quattro bande specifiche: blu (B), verde (G), violetto (V) e ultravioletto (UV). Per scegliere il LED è necessario ruotare la ghiera. Il vantaggio dell’illuminazione LED è quello di raggiungere rapidamente la massima luminosità e di spegnersi rapidamente, rendendo facile il passaggio da campo chiaro a fluorescenza e viceversa. I LED non si surriscaldano, non necessitano di un dissipatore e hanno una durata di 50.000 ore prima di dover essere sostituiti. La fluorescenza a LED è una tecnica di microscopia sicura e di facile manutenzione, pertanto se ne consiglia l’uso nelle scuole e università.

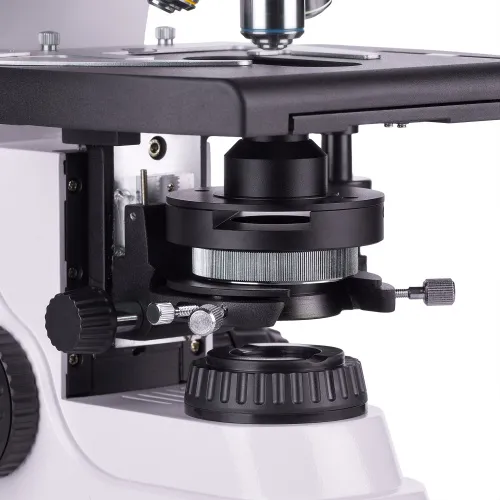

La luce trasmessa è prodotta da un LED da 3 W. Il ciclo di vita dei LED è di 50.000 ore. Il sistema di illuminazione include inoltre un condensatore. Il condensatore ha uno slot disponibile per uno slider di campo oscuro o uno slider per contrasto di fase. Lo slider rende facile e veloce il passaggio da una tecnica di microscopia all’altra senza dover cambiare il condensatore.
In luce trasmessa e riflessa, è possibile impostare l’illuminazione Köhler. L’oggetto di studio è nitido e non presenta artefatti di immagine. I margini non si oscurano e ogni obiettivo raggiunge la risoluzione massima.
Tavolino e meccanismo di messa a fuoco
Il tavolino del microscopio è equipaggiato con un porta campione rimovibile in modo da effettuare scansioni manuali dello stesso. Il tavolino non è dotato di cremagliera di posizionamento, pertanto richiede meno spazio di lavoro. È possibile installare una piastra nera sul tavolino per eliminare eventuale luce non voluta dalla sorgente luminosa a luce trasmessa quando si osserva in luce riflessa.

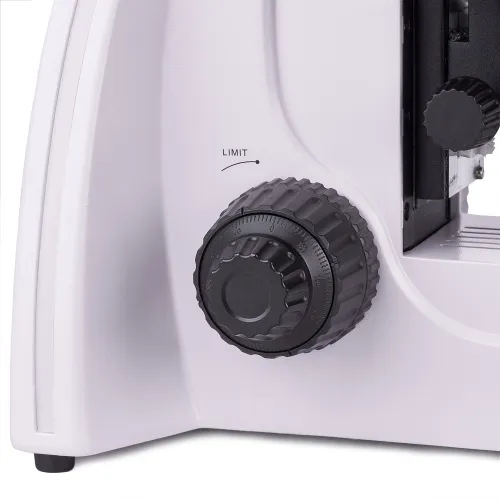

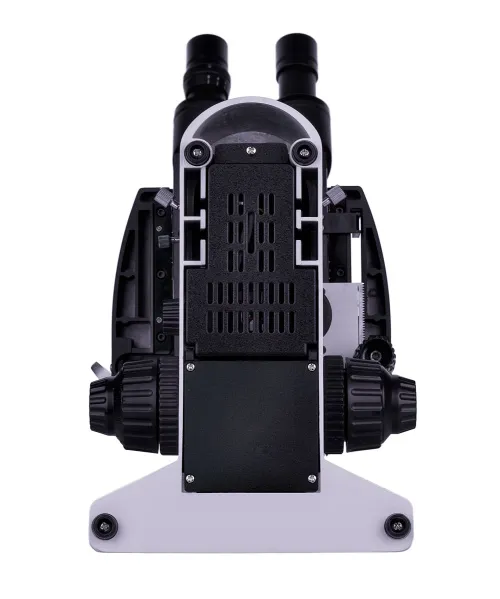

Le manopole coassiali di messa a fuoco fine (vite micrometrica) e grossolana (vite macrometrica) sono posizionate su entrambi i lati alla base del microscopio. La messa a fuoco grossolana è dotata di una manopola di fissaggio e di regolazione della tensione.
Accessori
Il microscopio MAGUS Lum 400L presenta un’ampia gamma di accessori opzionali compatibili che possono essere utilizzati per espandere le sue potenzialità. Includono oculari, obiettivi, campo scuro, dispositivi per contrasto di fase e luce polarizzata, fotocamere digitali e vetrini di calibrazione.
Caratteristiche chiave del microscopio:
- Studio di campioni a luce riflessa tramite la tecnica di microscopia a fluorescenza e a luce trasmessa tramite la tecnica di microscopia a campo chiaro.
- Obiettivi planacromatici all’infinito: tre obiettivi a campo chiaro e un obiettivo fluorescente
- Testata trinoculare con corpo rotabile di 360°, tubo trinoculare per il montaggio di una fotocamera digitale
- Quattro LED a luce riflessa con quattro lunghezze d’onda diverse: blu (B), verde (G), violetto (V) e ultravioletto (UV
- LED da 3 W a luce trasmessa, illuminazione Köhler a luce riflessa e trasmessa
- Tavolino senza cremagliera di posizionamento, porta campione rimovibile
- Ampia gamma di accessori, incluso dispositivi per contrasto di fase, luce polarizzata e campo scuro
Caratteristiche chiave della fotocamera:
- La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0
- Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
- 30 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti
- Il sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
- Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari
La confezione contiene:
- Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
- Monitor LCD MAGUS MCD40
- Supporto con alimentatore integrato, sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, montatura condensatore e revolver portaobiettivi
- Condensatore di Abbe

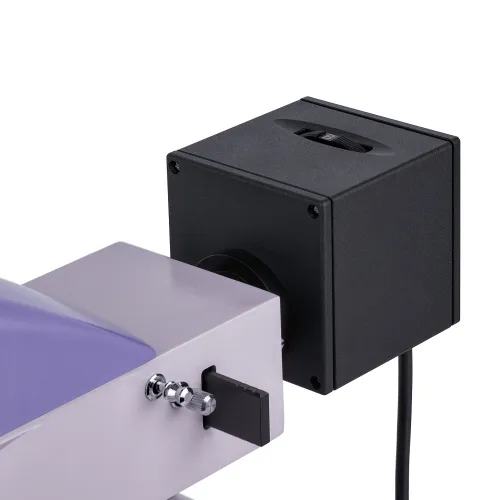

- Illuminatore per osservazioni in luce riflessa
- Alloggiamento della lampada a LED
- Testata trinoculare
- Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 19,8 mm
- Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 5,0 mm
- Obiettivo planacromatico all’infinito, fluorescente: PL FL 40x/0,85 (con meccanismo a molla) WD 0,42 mm
- Obiettivo planacromatico all’infinito: PL 100x/1,25 (con meccanismo a molla, a olio) WD 0,36 mm
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Conchiglia oculare (2 pz.)
- Schermo UV
- Slider filtro
- Piastra protettiva nera per installazione sotto il tavolino
- Adattatore passo C
- Filtro colori (4 pz.)
- Flacone di olio per immersione
- Alimentazione illuminatore a luce riflessa
- Cavo di alimentazione
- Cavo di alimentazione illuminatore per luce riflessa
- Cavo di alimentazione dell'alimentatore illuminatore per luce riflessa
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito, fluorescente: PL FL 10x/0,35 WD 2,37 mm
- Obiettivo planacromatico all’infinito: PL 20х/0,40 WD 8,8 mm
- Obiettivo planacromatico all’infinito: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Dispositivo per contrasto di fase
- Condensatore di campo oscuro con N.A. 0,9
- Condensatore di campo oscuro a olio con N.A. 1,36–1,25
- Slider di campo oscuro
- Strumento di polarizzatore
- Vetrino di calibrazione
ID prodotto | 83019 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018195 |
Dimensione confezione (LxPxH) | 45x30x96 cm |
Peso spedizione | 17.25 kg |
Tipo | biologico, luce/ottico, digitale |
Testata | trinoculare |
Tubo verticale | testata Gemel (tipo Siedentopf, con rotazione a 360°) |
Angolo di inclinazione della testata | 30° |
Ingrandimento, x | 40–1000 nella configurazione base (*opzionale: 40–1250/1500/2000/2500) |
Diametro tubo oculare, mm | 30 |
Oculari | 10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Obiettivi | obiettivi planacromatici all’infinito e fluorescenti: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (a olio); distanza parfocale 45 mm (*opzionale: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Revolver portaobiettivi | per 5 obiettivi |
Distanza di lavoro, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Distanza interpupillare, mm | 48 — 75 |
Tavolino, mm | 180x150 |
Range di movimento del tavolino, mm | 75/50 |
Caratteristiche tavolino | traslatore meccanico a due assi, senza cremagliera di posizionamento |
Condensatore | condensatore di Abbe, N.A. 1,25, centraggio regolabile, altezza regolabile, diaframma di apertura regolabile, con slot per slider di campo oscuro e slider per contrasto di fase, attacco a coda di rondine |
Diaframma | diaframma di apertura regolabile, diaframma di campo con iride regolabile |
Fuoco | coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm) |
Illuminazione | LED, fluorescente |
Regolazione della luminosità | ✓ |
Alimentazione | rete AC, 85–265 V, 50/60 Hz |
Tipo di sorgente luminosa | a luce riflessa: 4 LED di diversa lunghezza d’onda, 5 W; a luce trasmessa: LED da 3 W |
Filtri ottici | sì |
Possibilità di connettere equipaggiamento aggiuntivo | dispositivi per contrasto di fase (condensatore e obiettivi), condensatore di campo oscuro (a secco o per immersione in olio), strumenti di polarizzazione (polarizzatore e analizzatore), slider di campo oscuro |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Modulo fluorescente | filtri: ultravioletto (UV), viola (V), blu (B), verde (G) |
Filtro di fluorescenza: tipo di filtro/lunghezza d’onda di eccitazione/specchio dicroico/lunghezza d’onda di emissione | ultravioletto (UV), 320–380 nm/420 nm/435 nm; violetto (V), 380–415 nm/460 nm/475 nm; blu (B) 410–490 nm/505 nm/515 nm; verde (G) 475–550 nm/580 nm/595 nm |
Applicazione | laboratorio/medicale |
Posizione illuminazione | doppia |
Metodo di ricerca | campo chiaro, fluorescenza |
Set con astuccio/custodia/borsa | copertura anti polvere |
Fotocamera digitale | |
Sensore | Sony Exmor/Starvis CMOS |
A colori/monocromatico | a colori |
Megapixel | 8 |
Risoluzione massima, px | 3840x2160 |
Dimensione sensore | 1/1,2'' (11,14x6,26 mm) |
Dimensione pixel, µm | 2.9x2.9 |
Connettori di interfaccia | Wi-Fi, HDMI 1,4, USB 3.0 |
Scheda di memoria | SD fino a 32 GB |
Possibilità di connettere equipaggiamento aggiuntivo | mouse con USB, chiavetta (USB), adattatore Wi-Fi (USB) |
Sensibilità alla luce | 1028 mV con 1/30 s |
Rapporto segnale/rumore | 0,13 mV con 1/30 s |
Tempo di esposizione | 0,14 ms – 1000 ms |
Registrazione video | ✓ |
Frequenza dei fotogrammi, fps@risoluzione | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
Formato immagine | *.jpg, *.tif |
Formato video | *.h264/*.h265, *.mp4 |
Range spettrale, nm | 380-650 (filtro IR integrato) |
Tipo di otturatore | ERS (otturatore elettronico a tendina) |
Software | HDMI: integrato; USB: MAGUS View |
Requisiti di sistema | Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, CD-ROM, schermo da 19" o più grande |
Tipo di montatura | passo C |
Corpo | lega di alluminio di CNC |
Alimentazione fotocamera | adattatore DC 12 V, 1 A |
Range temperature di funzionamento fotocamera, °C | -10...+50 |
Intervallo operativo di umidità, % | 30 — 80 |
Monitor | |
Tipo di matrice | IPS |
Diagonale display, pollici | 13.3 |
Risoluzione display, px | 3840x2160 (4K) |
Formato | 16:9 |
Luminosità, cd/m² | 400 |
Numero di colori visualizzati | 16,7 m |
Contrasto | 1000:1 |
Angolo di visualizzazione orizzontale/verticale, ° | 178/178 |
Dimensioni dell’area visibile dello schermo (LxA), mm | 295x165 |
Passo dei pixel (LxA), mm | 0,154x0,154 |
Frequenza della sorgente ottica, Hz | 60 |
Retroilluminazione del tipo di matrice | LED |
Durata retroilluminazione LED, h | 50000 |
Interfaccia | HDMI |
Range temperature di funzionamento, °C | -15...+55 |
Intervallo operativo di umidità, % | 10 — 90 |
Alimentazione | AC 110–220 V, DC 5–12 V/1 A (Tipo C) |
Consumo energetico, W | 12 (max.) |
