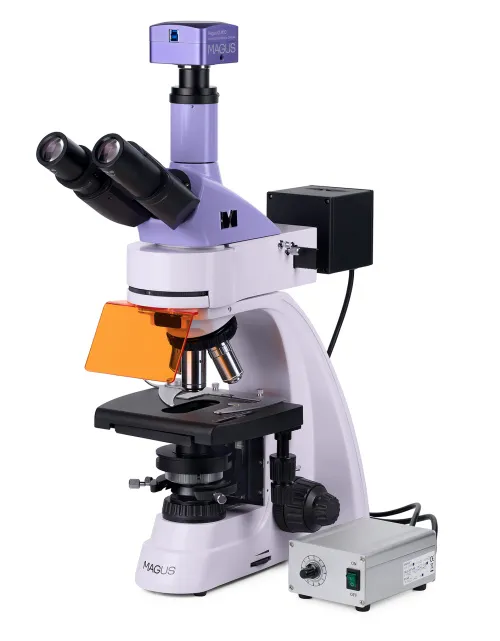

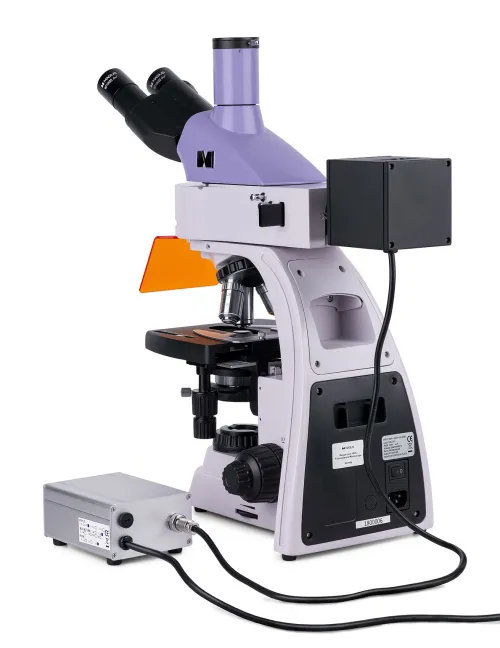

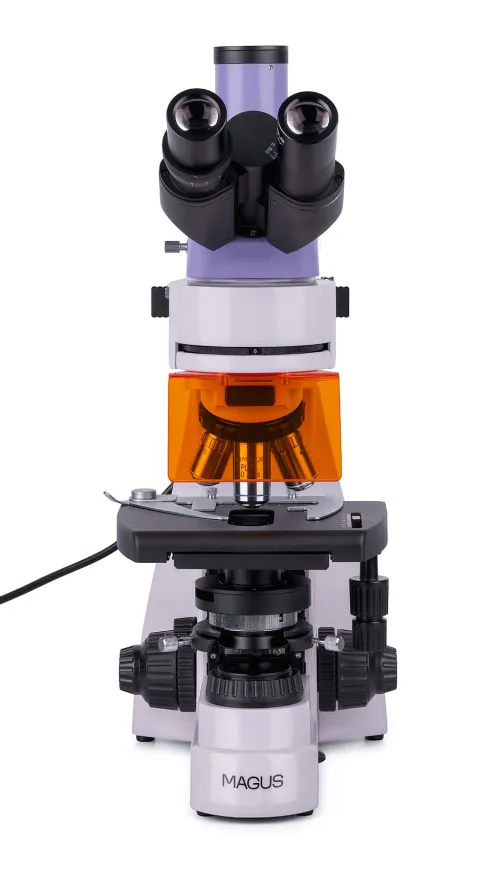

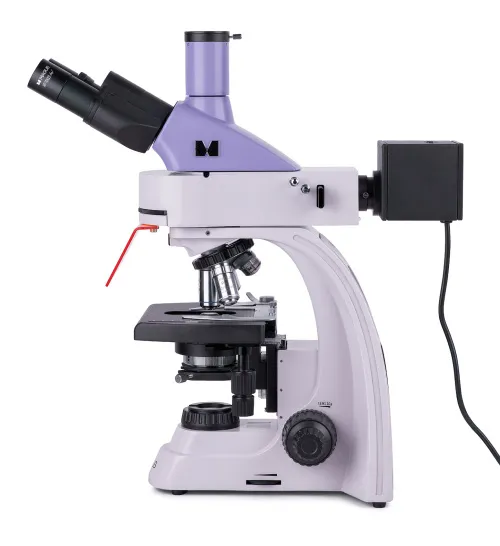

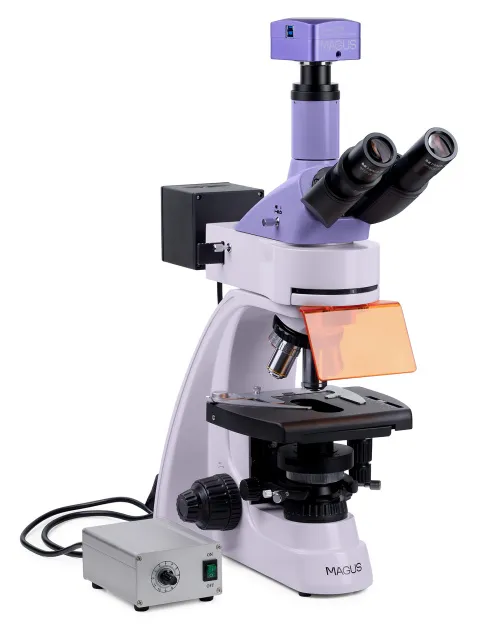

Microscopio a fluorescenza digitale MAGUS Lum D400L
Con fotocamera. Ingrandimento: 40–1000x. Testata trinoculare, obiettivi planari e planacromatici con trattamento alla fluorite, sorgente luminosa per osservazioni in luce riflessa: 4 LED da 5 W di diverse lunghezze d’onda, sorgente luminosa per osservazioni in luce trasmessa: LED da 3 W, illuminazione Köhler in luce riflessa e trasmessa
ID prodotto | 83018 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018188 |
Dimensione confezione (LxPxH) | 45x30x96 cm |
Peso spedizione | 15.1 kg |
Il microscopio a fluorescenza MAGUS Lum 400L può essere utilizzato per due tecniche di microscopia: a fluorescenza in luce riflessa e a campo chiaro in luce trasmessa. Se equipaggiato con accessori aggiuntivi, è possibile utilizzare il microscopio per condurre ricerche in luce polarizzata e per tecniche di contrasto di fase e a campo scuro. È possibile utilizzare il microscopio per la ricerca e la diagnostica di laboratorio nel campo della medicina, farmacologia, scienza forense, biotecnologia, medicina veterinaria, etc.
Fotocamera digitale

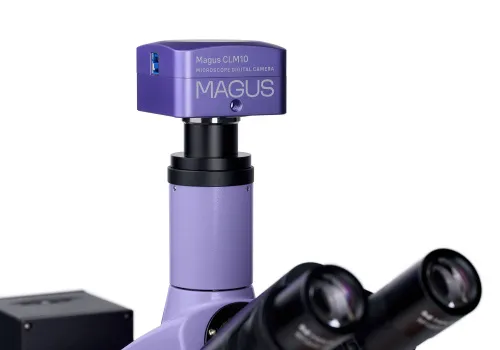

La fotocamera digitale MAGUS CLM10 è progettata per la tecnica di microscopia a campo e scuro e fluorescenza.
La fotocamera è dotata di un sensore 2,3 MP e produce immagini realistiche ad una risoluzione di 1920х1200 px. È consigliata per obiettivi 40x, 60x e 100x. Quando si fanno osservazioni con obiettivi a medio ingrandimento, la fotocamera produrrà dettagli ancora più nitidi.
I video sono registrati a 120 fps alla massima risoluzione. I video scorrono in modo fluido, con transazioni dolci e delicati tra fotogrammi. Il movimento dell’oggetto viene mostrato in tempo reale, senza ritardi. La fotocamera facilita l’osservazione di oggetti in movimento ed è adatta per dimostrazioni accademiche.
La fotocamera è equipaggiata con un’interfaccia USB 3.0. La velocità di trasferimento dei dati è 10 volte più veloce rispetto alle fotocamere USB 2.0. La fotocamera ad alta velocità è consigliata per laboratori professionali, ricerca o formazione universitaria.
Ottiche

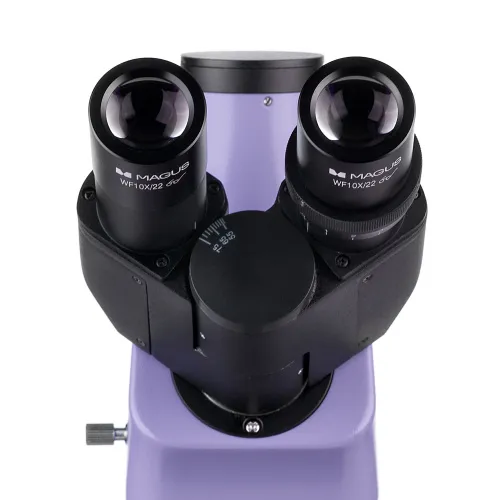

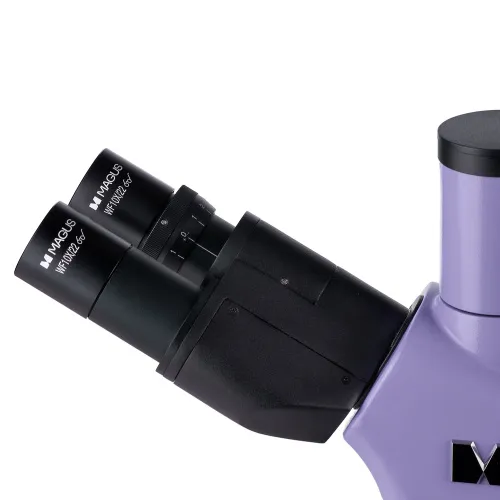

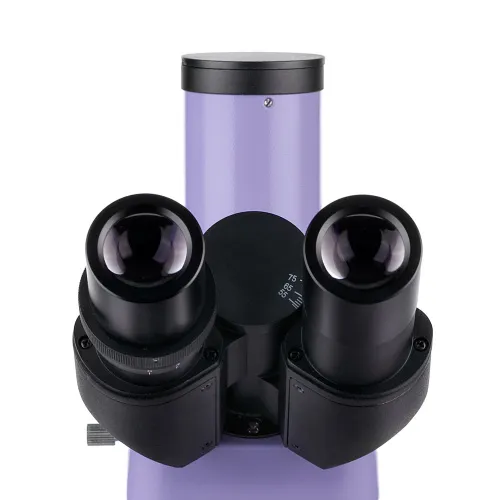

La testata trinoculare è composta da due tubi ottici per condurre osservazioni e da un tubo trinoculare per l’alloggiamento di una fotocamera digitale (non inclusa). Per affrontare lunghi periodi di osservazione nel massimo del comfort, è possibile regolare i tubi oculari rotandoli di 360° in modo da adattarsi all’altezza dell’osservatore. Sono inclinati di 30°.
Il revolver portaobiettivi con cinque obiettivi è orientato verso l’interno, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico. È dotato di obiettivi planacromatici all’infinito: tre per la tecnica a campo chiaro e uno per quella in fluorescenza (fluorescente). Una volta installati tutti gli obiettivi sul revolver portaobiettivi, un alloggiamento resta disponibile. Viene utilizzato per regolare la posizione dell’illuminatore per osservazioni in luce riflessa. È inoltre possibile installare un obiettivo opzionale per ottenere un ingrandimento maggiore.
Illuminazione
Luce riflessa: cinque LED da 5 W. Ogni LED rientra in quattro bande specifiche: blu (B), verde (G), violetto (V) e ultravioletto (UV). Per scegliere il LED è necessario ruotare la ghiera. Il vantaggio dell’illuminazione LED è quello di raggiungere rapidamente la massima luminosità e di spegnersi rapidamente, rendendo facile il passaggio da campo chiaro a fluorescenza e viceversa. I LED non si surriscaldano, non necessitano di un dissipatore e hanno una durata di 50.000 ore prima di dover essere sostituiti. La fluorescenza a LED è una tecnica di microscopia sicura e di facile manutenzione, pertanto se ne consiglia l’uso nelle scuole e università.

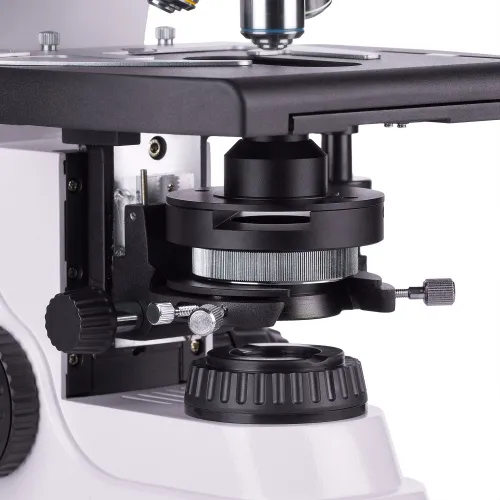

La luce trasmessa è prodotta da un LED da 3 W. Il ciclo di vita dei LED è di 50.000 ore. Il sistema di illuminazione include inoltre un condensatore. Il condensatore ha uno slot disponibile per uno slider di campo oscuro o uno slider per contrasto di fase. Lo slider rende facile e veloce il passaggio da una tecnica di microscopia all’altra senza dover cambiare il condensatore.
In luce trasmessa e riflessa, è possibile impostare l’illuminazione Köhler. L’oggetto di studio è nitido e non presenta artefatti di immagine. I margini non si oscurano e ogni obiettivo raggiunge la risoluzione massima.
Tavolino e meccanismo di messa a fuoco

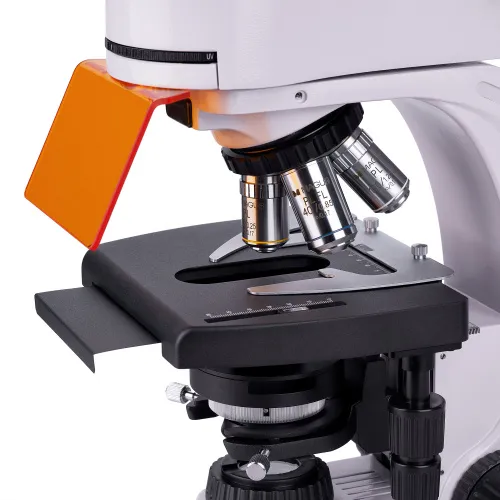

Il tavolino del microscopio è equipaggiato con un porta campione rimovibile in modo da effettuare scansioni manuali dello stesso. Il tavolino non è dotato di cremagliera di posizionamento, pertanto richiede meno spazio di lavoro. È possibile installare una piastra nera sul tavolino per eliminare eventuale luce non voluta dalla sorgente luminosa a luce trasmessa quando si osserva in luce riflessa.

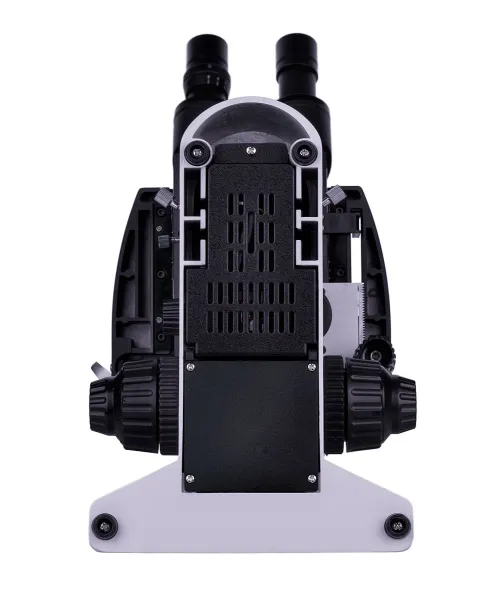

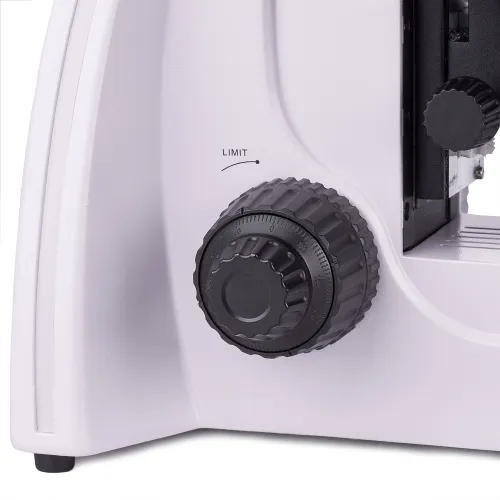

Le manopole coassiali di messa a fuoco fine (vite micrometrica) e grossolana (vite macrometrica) sono posizionate su entrambi i lati alla base del microscopio. La messa a fuoco grossolana è dotata di una manopola di fissaggio e di regolazione della tensione.
Accessori
Il microscopio MAGUS Lum 400L presenta un’ampia gamma di accessori opzionali compatibili che possono essere utilizzati per espandere le sue potenzialità. Includono oculari, obiettivi, campo scuro, dispositivi per contrasto di fase e luce polarizzata, fotocamere digitali e vetrini di calibrazione.
Caratteristiche chiave del microscopio:
- Studio di campioni a luce riflessa tramite la tecnica di microscopia a fluorescenza e a luce trasmessa tramite la tecnica di microscopia a campo chiaro.
- Obiettivi planacromatici all’infinito: tre obiettivi a campo chiaro e un obiettivo fluorescente
- Testata trinoculare con corpo rotabile di 360°, tubo trinoculare per il montaggio di una fotocamera digitale
- Quattro LED a luce riflessa con quattro lunghezze d’onda diverse: blu (B), verde (G), violetto (V) e ultravioletto (UV
- LED da 3 W a luce trasmessa, illuminazione Köhler a luce riflessa e trasmessa
- Tavolino senza cremagliera di posizionamento, porta campione rimovibile
- Ampia gamma di accessori, incluso dispositivi per contrasto di fase, luce polarizzata e campo scuro
Caratteristiche chiave della fotocamera:
- Per microscopia in campo scuro e fluorescenza con obiettivi 40x, 60x e 100x
- Risoluzione da 2,3 MP per ottenere immagini dettagliate a ingrandimento elevato; basso livello di rumore, basso consumo energetico
- 120 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti
- Global shutter per lettura veloce del segnale da parte del sensore, maggiore luminosità dell’immagine senza effetti ottici durante le osservazioni degli oggetti in movimento
- Il sensore CMOS SONY Exmor retroilluminato monocromatico offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
- Interfaccia USB 3.0 per un trasferimento di dati veloce e fluido
- Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

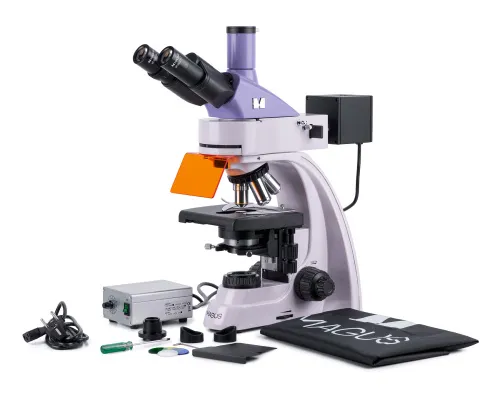

La confezione contiene:
- Fotocamera digitale MAGUS CLM10 (fotocamera digitale, cavo USB, CD di installazione con driver e software, manuale utente e certificato di garanzia)
- Supporto con alimentatore integrato, sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, montatura condensatore e revolver portaobiettivi
- Condensatore di Abbe

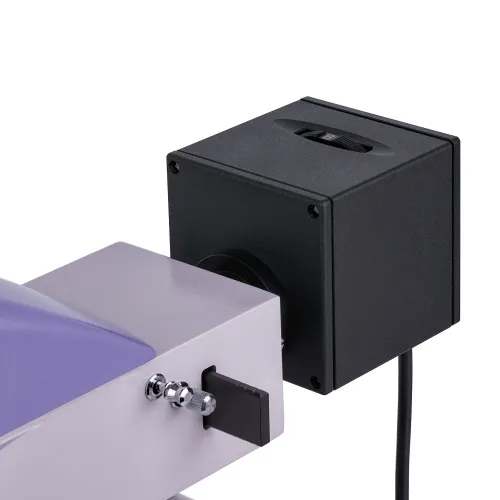

- Illuminatore per osservazioni in luce riflessa
- Alloggiamento della lampada a LED
- Testata trinoculare
- Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 19,8 mm
- Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 5,0 mm
- Obiettivo planacromatico all’infinito, fluorescente: PL FL 40x/0,85 (con meccanismo a molla) WD 0,42 mm
- Obiettivo planacromatico all’infinito: PL 100x/1,25 (con meccanismo a molla, a olio) WD 0,36 mm
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Conchiglia oculare (2 pz.)
- Schermo UV
- Slider filtro
- Piastra protettiva nera per installazione sotto il tavolino
- Adattatore passo C
- Filtro colori (4 pz.)
- Flacone di olio per immersione
- Alimentazione illuminatore a luce riflessa
- Cavo di alimentazione
- Cavo di alimentazione illuminatore per luce riflessa
- Cavo di alimentazione dell'alimentatore illuminatore per luce riflessa
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito, fluorescente: PL FL 10x/0,35 WD 2,37 mm
- Obiettivo planacromatico all’infinito: PL 20х/0,40 WD 8,8 mm
- Obiettivo planacromatico all’infinito: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Dispositivo per contrasto di fase
- Condensatore di campo oscuro con N.A. 0,9
- Condensatore di campo oscuro a olio con N.A. 1,36–1,25
- Slider di campo oscuro
- Strumento di polarizzatore
- Vetrino di calibrazione
- Monitor LCD
ID prodotto | 83018 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018188 |
Dimensione confezione (LxPxH) | 45x30x96 cm |
Peso spedizione | 15.1 kg |
Specifiche del microscopio | |
Tipo | biologico, luce/ottico, digitale |
Testata | trinoculare |
Tubo verticale | testata Gemel (tipo Siedentopf, con rotazione a 360°) |
Angolo di inclinazione della testata | 30° |
Diametro tubo oculare, mm | 30 |
Oculari | 10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Obiettivi | obiettivi planacromatici all’infinito e fluorescenti: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (a olio); distanza parfocale 45 mm (*opzionale: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Revolver portaobiettivi | per 5 obiettivi |
Distanza di lavoro, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Distanza interpupillare, mm | 48 — 75 |
Tavolino, mm | 180x150 |
Range di movimento del tavolino, mm | 75/50 |
Caratteristiche tavolino | traslatore meccanico a due assi, senza cremagliera di posizionamento |
Condensatore | condensatore di Abbe, N.A. 1,25, centraggio regolabile, altezza regolabile, diaframma di apertura regolabile, con slot per slider di campo oscuro e slider per contrasto di fase, attacco a coda di rondine |
Diaframma | diaframma di apertura regolabile, diaframma di campo con iride regolabile |
Fuoco | coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm) |
Illuminazione | LED, fluorescente |
Regolazione della luminosità | ✓ |
Alimentazione | 85–265 V, 50/60 Hz |
Tipo di sorgente luminosa | a luce riflessa: 4 LED di diversa lunghezza d’onda, 5 W; a luce trasmessa: LED da 3 W |
Filtri ottici | sì |
Possibilità di connettere equipaggiamento aggiuntivo | dispositivi per contrasto di fase (condensatore e obiettivi), condensatore di campo oscuro (a secco o per immersione in olio), strumenti di polarizzazione (polarizzatore e analizzatore), slider di campo oscuro |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Modulo fluorescente | filtri: ultravioletto (UV), viola (V), blu (B), verde (G) |
Filtro di fluorescenza: tipo di filtro/lunghezza d’onda di eccitazione/specchio dicroico/lunghezza d’onda di emissione | ultravioletto (UV), 320–380 nm/420 nm/435 nm; violetto (V), 380–415 nm/460 nm/475 nm; blu (B) 410–490 nm/505 nm/515 nm; verde (G) 475–550 nm/580 nm/595 nm |
Applicazione | laboratorio/medicale |
Posizione illuminazione | doppia |
Metodo di ricerca | campo chiaro, fluorescenza |
Set con astuccio/custodia/borsa | copertura anti polvere |
Fotocamera digitale | |
Sensore | SONY Exmor CMOS |
A colori/monocromatico | monocromatico |
Megapixel | 2.3 |
Risoluzione massima, px | 1920х1200 |
Dimensione sensore | 1/1,2" (11,25x7,03 mm) |
Dimensione pixel, µm | 5.86x5.86 |
Sensibilità alla luce | 1016 mV con 1/30 s |
Rapporto segnale/rumore | 0,15 mV a 1/30 s |
Tempo di esposizione | 0,244 ms – 2 s |
Registrazione video | ✓ |
Registrazione video | sì |
Frequenza dei fotogrammi, fps@risoluzione | 120@1920x1200 |
Capacità digitale ADC (bit) | 8/12 (selezionabile) |
Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
Formato immagine | *.jpg, *.bmp, *.png, *.tif |
Formato video | registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi) |
Range spettrale, nm | 380–650 (con filtro IR e filtro antiriflesso) |
Tipo di otturatore | Global shutter |
Bilanciamento del bianco | manuale, automatico |
Controllo esposizione | manuale, automatico |
Funzionalità software | dimensione immagine, luminosità, controllo dell’esposizione |
Software | MAGUS View |
Uscita | USB 3.0, 5 Gb/s |
Requisiti di sistema | Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17" o più grande |
Tipo di montatura | passo C |
Corpo | lega di alluminio di CNC |
Alimentazione fotocamera | DC, 5 V, da porta USB del computer; adattatore 12 V, 3 A per la cella di Peltier |
Range temperature di funzionamento fotocamera, °C | -10...+50 |
Intervallo operativo di umidità, % | 30 — 80 |
