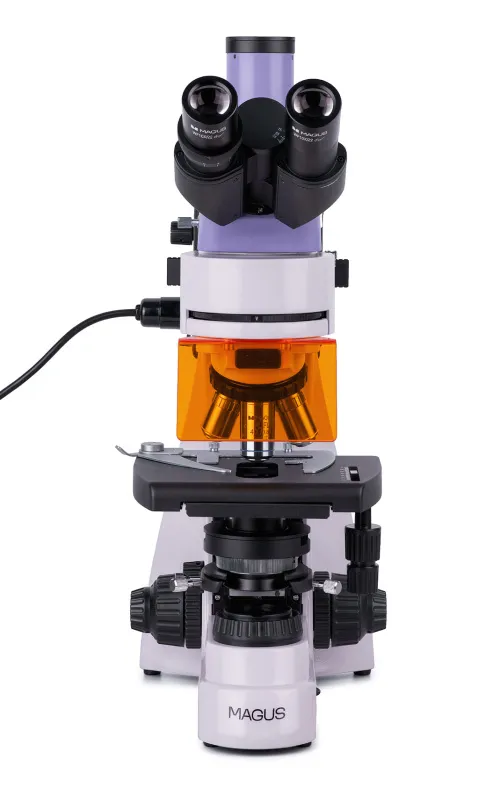

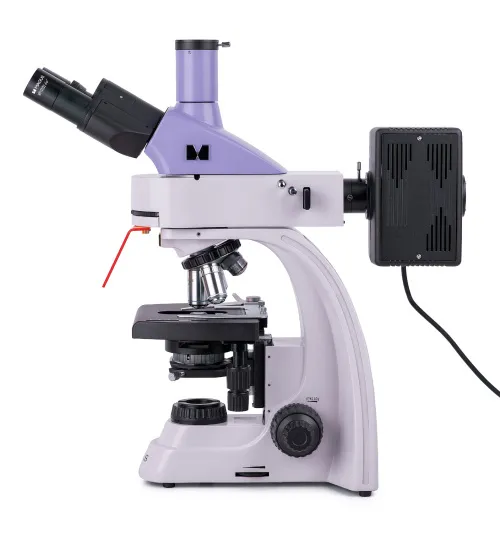

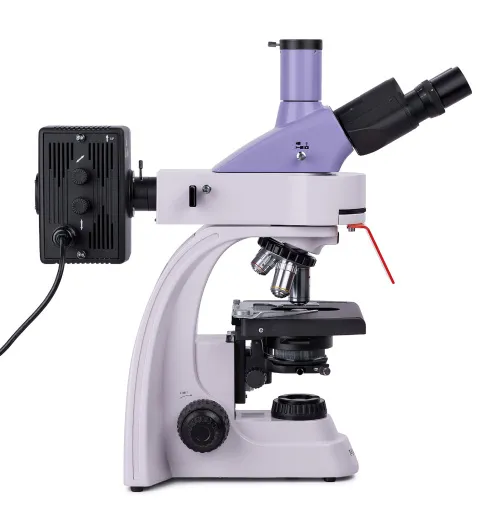

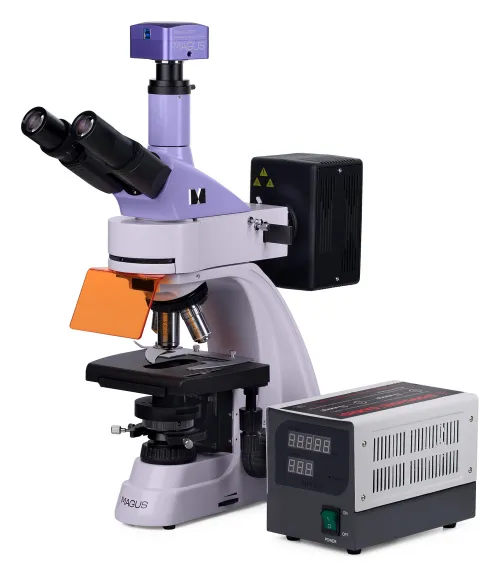

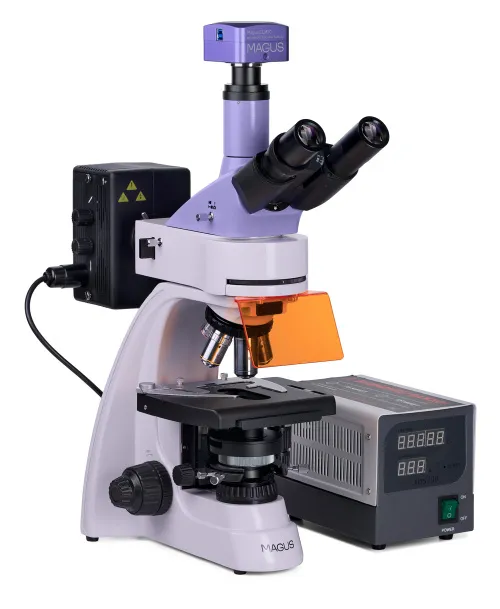

Microscopio a fluorescenza digitale MAGUS Lum D400
Con fotocamera. Ingrandimento: 40x–1000x. Testata trinoculare, obiettivi planari e planacromatici con trattamento alla fluorite, sorgente luminosa per osservazioni in luce riflessa: lampada ai vapori di mercurio, sorgente luminosa per osservazioni in luce trasmessa: lampada alogena da 30 W, illuminazione Köhler in luce riflessa e trasmessa
ID prodotto | 83016 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018157 |
Dimensione confezione (LxPxH) | 45x30x96 cm |
Peso spedizione | 17.1 kg |
Il microscopio a fluorescenza MAGUS Lum 400 è progettato per la diagnostica e la ricerca e può essere utilizzato per metodi di microscopia a fluorescenza (luce riflessa) e a campo chiaro (luce trasmessa). Con strumentazioni aggiuntive è possibile utilizzare tecniche di polarizzazione, a campo scuro e per contrasto di fase. Aree di applicazione del microscopio a fluorescenza: analisi di DNA, studio di patogeni, sorveglianza sanitaria ed epidemiologica, perizia forense, etc.
Fotocamera digitale

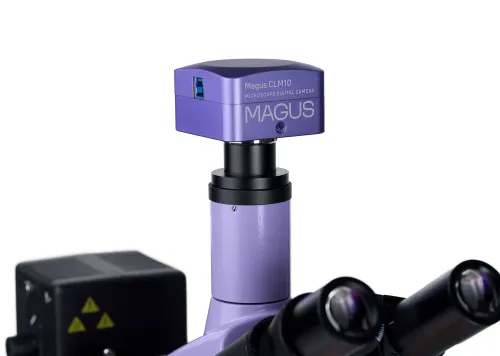

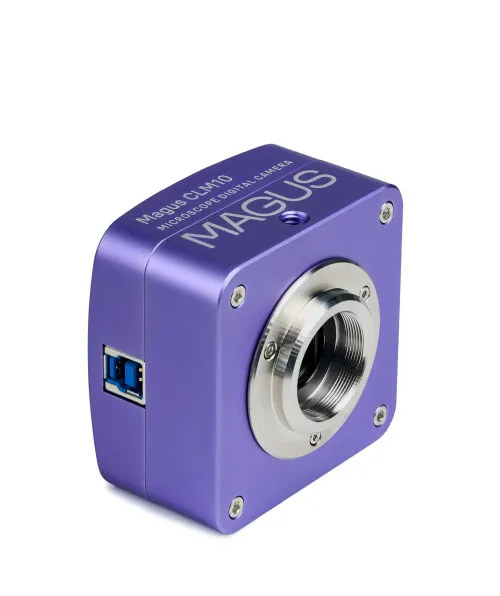

La fotocamera digitale MAGUS CLM10 è progettata per la tecnica di microscopia a campo e scuro e fluorescenza.
La fotocamera è dotata di un sensore 2,3 MP e produce immagini realistiche ad una risoluzione di 1920х1200 px. È consigliata per obiettivi 40x, 60x e 100x. Quando si fanno osservazioni con obiettivi a medio ingrandimento, la fotocamera produrrà dettagli ancora più nitidi.
I video sono registrati a 120 fps alla massima risoluzione. I video scorrono in modo fluido, con transazioni dolci e delicati tra fotogrammi. Il movimento dell’oggetto viene mostrato in tempo reale, senza ritardi. La fotocamera facilita l’osservazione di oggetti in movimento ed è adatta per dimostrazioni accademiche.
La fotocamera è equipaggiata con un’interfaccia USB 3.0. La velocità di trasferimento dei dati è 10 volte più veloce rispetto alle fotocamere USB 2.0. La fotocamera ad alta velocità è consigliata per laboratori professionali, ricerca o formazione universitaria.
Ottiche

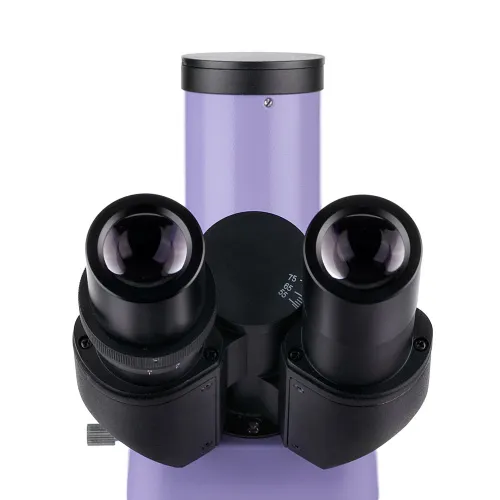

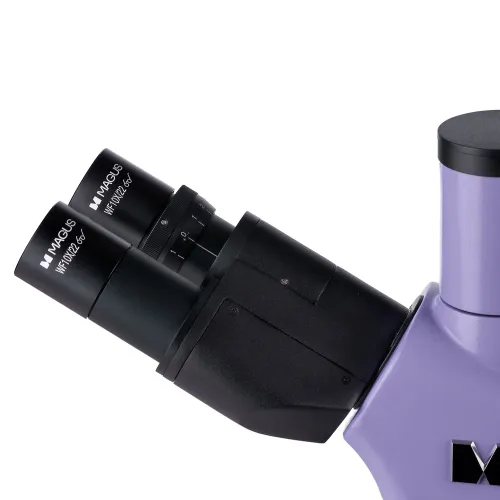

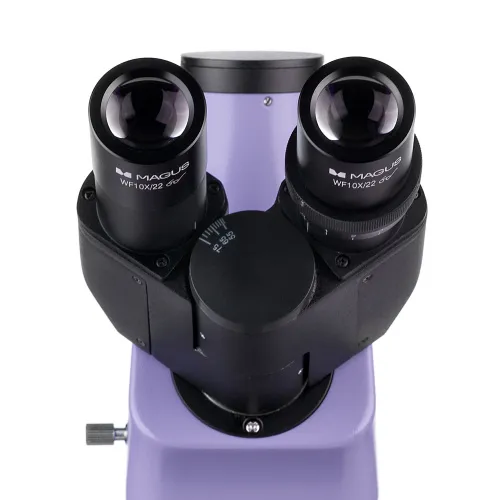

È un microscopio trinoculare: la testa binoculare è inclinata di 30° e la fotocamera digitale (non inclusa) è installata sul tubo trinoculare. I tubi oculari sono rotabili di 360° pertanto è facile regolarli per adattarsi all’altezza dell’utilizzatore.

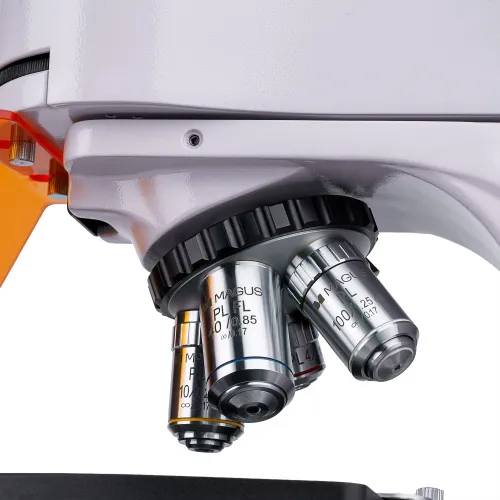

È possibile installare cinque obiettivi nel revolver portaobiettivi. Sono inclusi quattro obiettivi planacromatici all’infinito. Uno di essi è fluorescente con ingrandimento 40x ed è progettato per le osservazioni a fluorescenza. Obiettivi 4x, 10x e 100x sono utilizzati per la tecnica di microscopia a campo chiaro. Nell’alloggiamento disponibile del revolver portaobiettivi è possibile montare un obiettivo aggiuntivo per raggiungere un maggior ingrandimento all’interno del range di ingrandimento del microscopio.
Il revolver portaobiettivi è orientato verso l’interno dello strumento, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico.
Illuminazione

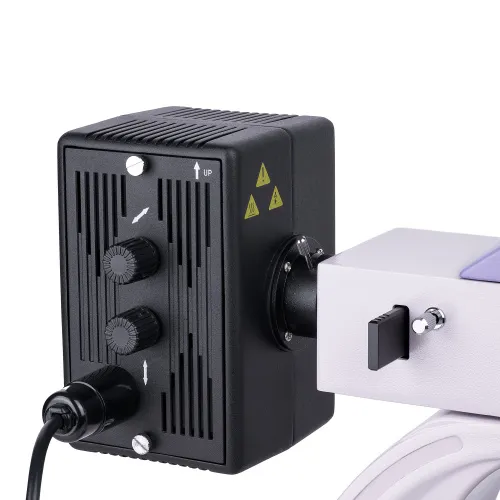

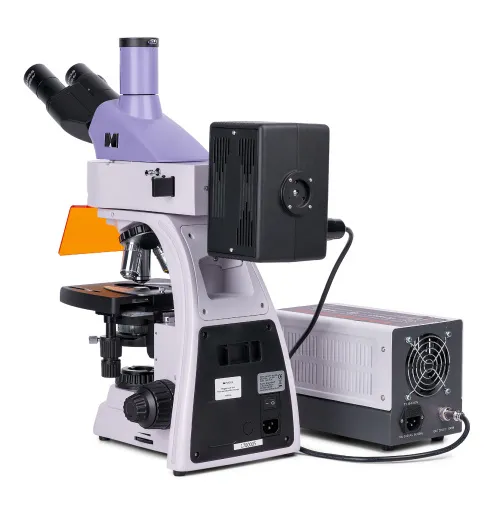

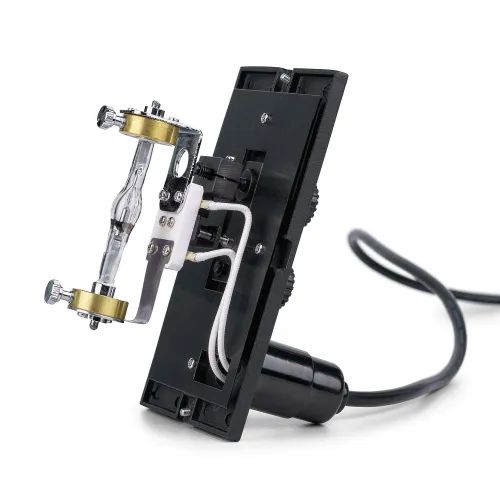

La sorgente di luce riflessa è una lampada ai vapori di mercurio da 100 W. Si trova nell’alloggiamento della lampada che offre una dissipazione efficiente del calore: la lampada non si surriscalda nemmeno dopo lunghe ore di esercizio. È possibile centrare la lampada sui tre assi per offrire un’illuminazione ottimale dell’area di lavoro. Qualora fosse necessario sostituirla, sarà sufficiente rimuoverla e installarla. La lampada ai vapori di mercurio è adatta per i pigmenti fluorescenti perché hanno dei picchi distinti. L’illuminatore in luce riflessa contiene quattro filtri di eccitazione: ultravioletto (UV), violetto (V), blu (B) e verde (G).

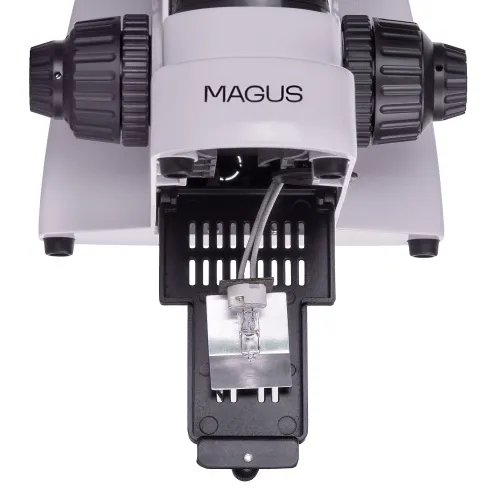

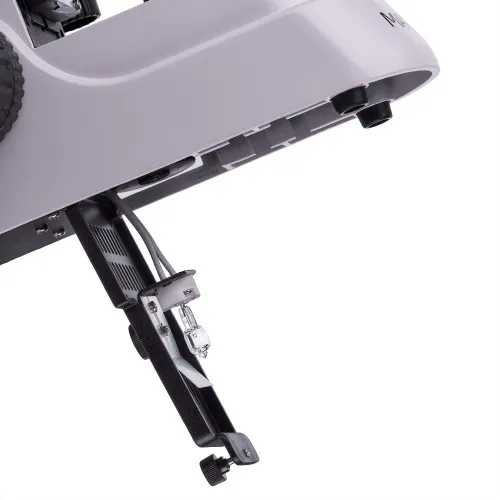

Sorgente luminosa a luce trasmessa: lampada alogena da 30 W. Ha un’intensità sufficiente per poter funzionare con qualsiasi obiettivo, indipendentemente dall’ingrandimento. Grazie alla temperatura di colore dell’illuminazione, persino le osservazioni durature non affaticano gli occhi. Il sistema di illuminazione include inoltre un condensatore. È presente un alloggiamento per uno slider (fase di contrasto o campo scuro).
In luce trasmessa e riflessa, è possibile impostare il metodo di illuminazione Köhler. Con questo metodo di illuminazione, i margini non si oscurano, il campione è chiaramente visibile e l’immagine non presenta artefatti.

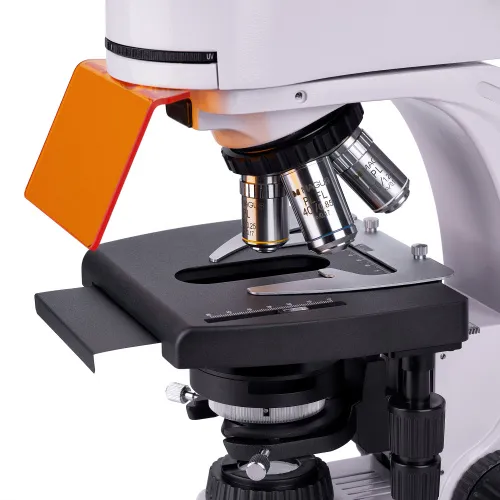

Tavolino e meccanismo di messa a fuoco
Il microscopio è dotato di un tavolino ergonomico senza una cremagliera di posizionamento. Per le osservazioni in luce riflessa, è necessario posizionare una piastra nera sul tavolino, in modo da ridurre qualsiasi luce non voluta. La piastra porta campione è rimovibile, se necessario, allentando due vite. Le manopole di messa a fuoco sono coassiali e si trovano su entrambi i lati del microscopio. Il meccanismo di messa a fuoco grossolana è dotata di manopola di fissaggio e regolazione della tensione e la messa a fuoco fine serve per la regolazione della nitidezza.
Accessori
Il microscopio MAGUS Lum 400 può essere equipaggiato con accessori aggiuntivi: fotocamera digitale, dispositivo per contrasto di fase, dispositivo di polarizzazione, condensatore di campo oscuro, oculari e obiettivi, slider per contrasto di fase e campo scuro. Qualora si volessero misurare gli oggetti, è possibile equipaggiare il microscopio con un vetrino di calibrazione.
Caratteristiche chiave del microscopio:
- Tecniche di microscopia: fluorescenza in luce riflessa, campo chiaro in luce trasmessa
- Altri metodi di ricerca con accessori opzionali: contrasto di fase, polarizzazione semplice, campo scuro
- Testata trinoculare con tubo trinoculare per l’installazione di una fotocamera digitale; tubi oculari rotabili di 360°
- Obiettivi planacromatici all’infinito, incluso un obiettivo fluorescente
- Sorgente di luce riflessa: lampada ai vapori di mercurio da 100 W, sorgente di luce trasmessa: lampada alogena da 30 W
- Metodo di illuminazione Köhler in luce trasmessa e riflessa
- Filtri fluorescenza: ultravioletto (UV), violetto (V), blu (B), verde (G)
- Tavolino ergonomico con un porta campione rimovibile e senza cremagliera di posizionamento
Caratteristiche chiave della fotocamera:
- Per microscopia in campo scuro e fluorescenza con obiettivi 40x, 60x e 100x
- Risoluzione da 2,3 MP per ottenere immagini dettagliate a ingrandimento elevato; basso livello di rumore, basso consumo energetico
- 120 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti
- Global shutter per lettura veloce del segnale da parte del sensore, maggiore luminosità dell’immagine senza effetti ottici durante le osservazioni degli oggetti in movimento

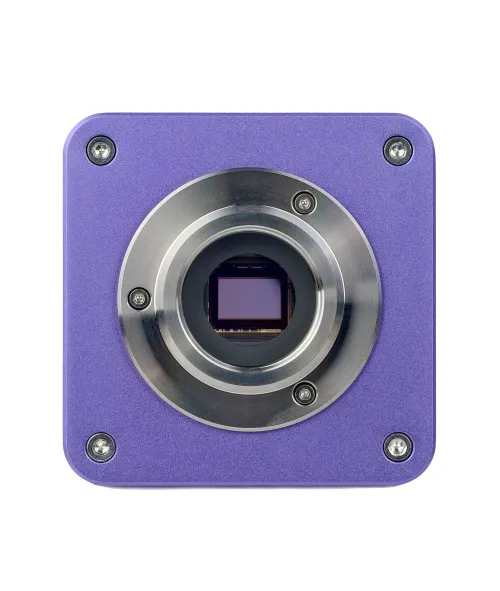

- Il sensore CMOS SONY Exmor retroilluminato monocromatico offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
- Interfaccia USB 3.0 per un trasferimento di dati veloce e fluido
- Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

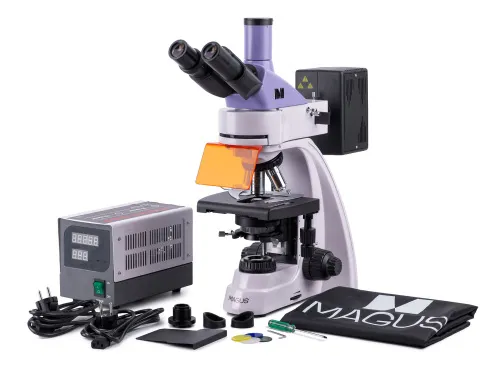

La confezione contiene:
- Fotocamera digitale MAGUS CLM10 (fotocamera digitale, cavo USB, CD di installazione con driver e software, manuale utente e certificato di garanzia)
- Supporto con sorgente a luce trasmessa, meccanismo di messa a fuoco, tavolino, montatura condensatore e revolver portaobiettivi
- Condensatore di Abbe
- Illuminatore per osservazioni in luce riflessa
- Alloggiamento della lampada ai vapori di mercurio
- Testata trinoculare
- Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 19,8 mm
- Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 5,0 mm
- Obiettivo planacromatico all’infinito, fluorescente: PL FL 40x/0,85 (con meccanismo a molla) WD 0,42 mm
- Obiettivo planacromatico all’infinito: PL 100x/1,25 (con meccanismo a molla, a olio) WD 0,36 mm
- Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
- Conchiglia oculare (2 pz.)
- Schermo UV
- Slider filtro
- Piastra protettiva nera per installazione sotto il tavolino
- Adattatore passo C
- Filtro colori (4 pz.)
- Flacone di olio per immersione
- Alimentazione della lampada ai vapori di mercurio
- Cavo di alimentazione CA (2 pz.)
- Cavo di alimentazione della lampada ai vapori di mercurio
- Copertura antipolvere
- Manuale utente e certificato di garanzia
Disponibili su richiesta:
- Oculare 10x/22 mm con scala graduata
- Oculare 12,5x/14 mm (2 pz.)
- Oculare 15x/15 mm (2 pz.)
- Oculare 20x/12 mm (2 pz.)
- Oculare 25x/9 mm (2 pz.)
- Obiettivo planacromatico all’infinito, fluorescente: PL FL 10x/0,35 WD 2,37 mm
- Obiettivo planacromatico all’infinito: PL 20х/0,40 WD 8,8 mm
- Obiettivo planacromatico all’infinito: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Dispositivo per contrasto di fase
- Condensatore di campo oscuro con N.A. 0,9
- Condensatore di campo oscuro a olio con N.A. 1,36–1,25
- Slider di campo oscuro
- Strumento di polarizzatore
- Vetrino di calibrazione
- Monitor LCD
ID prodotto | 83016 |
Marchio | MAGUS |
Garanzia | 5 anni |
EAN | 5905555018157 |
Dimensione confezione (LxPxH) | 45x30x96 cm |
Peso spedizione | 17.1 kg |
Specifiche del microscopio | |
Tipo | biologico, luce/ottico, digitale |
Testata | trinoculare |
Tubo verticale | testata Gemel (tipo Siedentopf, con rotazione a 360°) |
Angolo di inclinazione della testata | 30° |
Ingrandimento, x | 40–1000 nella configurazione base (*opzionale: 40–1250/1500/2000/2500) |
Diametro tubo oculare, mm | 30 |
Oculari | 10х/22 mm, estrazione pupillare: 10 mm (*opzionale: 10x/22 mm con scala graduata, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Obiettivi | obiettivi planacromatici all’infinito e fluorescenti: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (a olio); distanza parfocale 45 mm (*opzionale: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Revolver portaobiettivi | per 5 obiettivi |
Distanza di lavoro, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Distanza interpupillare, mm | 48 — 75 |
Tavolino, mm | 180x150 |
Range di movimento del tavolino, mm | 75/50 |
Caratteristiche tavolino | traslatore meccanico a due assi, senza cremagliera di posizionamento |

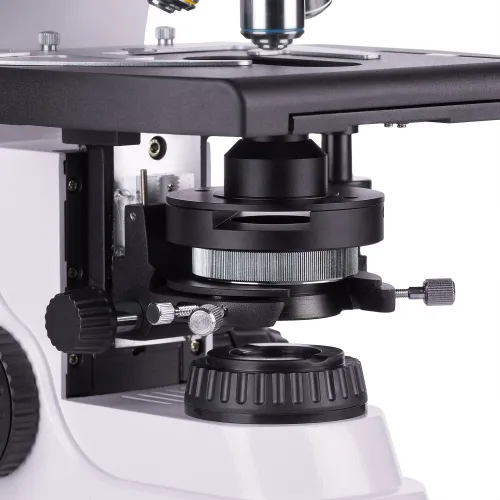

Condensatore | condensatore di Abbe, N.A. 1,25, centraggio regolabile, altezza regolabile, diaframma di apertura regolabile, con slot per slider di campo oscuro e slider per contrasto di fase, attacco a coda di rondine |
Diaframma | diaframma di apertura regolabile, diaframma di campo con iride regolabile |

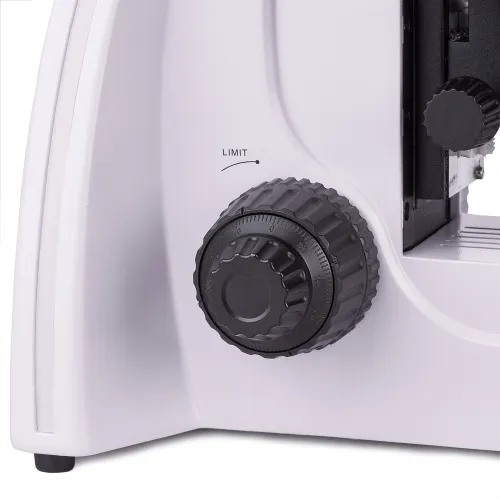

Fuoco | coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm) |
Illuminazione | alogena, fluorescente |
Regolazione della luminosità | ✓ |
Alimentazione | rete AC, 85–265 V, 50/60 Hz |
Tipo di sorgente luminosa | a luce riflessa: lampada ai vapori di mercurio da 100 W; a luce trasmessa: lampada alogena da 12 V, 30 W |
Filtri ottici | sì |
Range temperature di funzionamento, °C | 5...+35 |
Possibilità di connettere equipaggiamento aggiuntivo | dispositivi per contrasto di fase (condensatore e obiettivi), condensatore di campo oscuro (a secco o per immersione in olio), strumenti di polarizzazione (polarizzatore e analizzatore), slider di campo oscuro |
Livello utente | utenti esperti, professionisti |
Livello di difficoltà assemblaggio e installazione | complicato |
Modulo fluorescente | filtri: ultravioletto (UV), viola (V), blu (B), verde (G) |
Filtro di fluorescenza: tipo di filtro/lunghezza d’onda di eccitazione/specchio dicroico/lunghezza d’onda di emissione | ultravioletto (UV), 320–380 nm/425 nm/435 nm; violetto (V) 380–415 nm/455 nm/475 nm; blu (B) 450–490 nm/505 nm/515 nm; verde (G) 495–555 nm/585 nm/595 nm |
Applicazione | laboratorio/medicale |
Posizione illuminazione | doppia |
Metodo di ricerca | campo chiaro, fluorescenza |
Set con astuccio/custodia/borsa | copertura anti polvere |
Fotocamera digitale | |
Sensore | SONY Exmor CMOS |
A colori/monocromatico | monocromatico |
Megapixel | 2.3 |
Risoluzione massima, px | 1920х1200 |
Dimensione sensore | 1/1,2" (11,25x7,03 mm) |
Dimensione pixel, µm | 5.86x5.86 |
Sensibilità alla luce | 1016 mV con 1/30 s |
Rapporto segnale/rumore | 0,15 mV a 1/30 s |
Tempo di esposizione | 0,244 ms – 2 s |
Registrazione video | ✓ |
Registrazione video | sì |
Frequenza dei fotogrammi, fps@risoluzione | 120@1920x1200 |
Capacità digitale ADC (bit) | 8/12 (selezionabile) |
Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
Formato immagine | *.jpg, *.bmp, *.png, *.tif |
Formato video | registrazione: *.wmv, *.avi, *.h264 (Windows 8 e successivi), *h265 (Windows 10 e successivi) |
Range spettrale, nm | 380–650 (con filtro IR e filtro antiriflesso) |
Tipo di otturatore | Global shutter |
Bilanciamento del bianco | manuale, automatico |
Controllo esposizione | manuale, automatico |
Funzionalità software | dimensione immagine, luminosità, controllo dell’esposizione |
Software | MAGUS View |
Uscita | USB 3.0, 5 Gb/s |
Requisiti di sistema | Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 2 GB di RAM, porta USB 3.0, CD-ROM, 17" o più grande |
Tipo di montatura | passo C |
Corpo | lega di alluminio di CNC |
Alimentazione fotocamera | DC, 5 V, da porta USB del computer; adattatore 12 V, 3 A per la cella di Peltier |
Range temperature di funzionamento fotocamera, °C | -10...+50 |
Intervallo operativo di umidità, % | 30 — 80 |
